Tổng quan về giáo trình

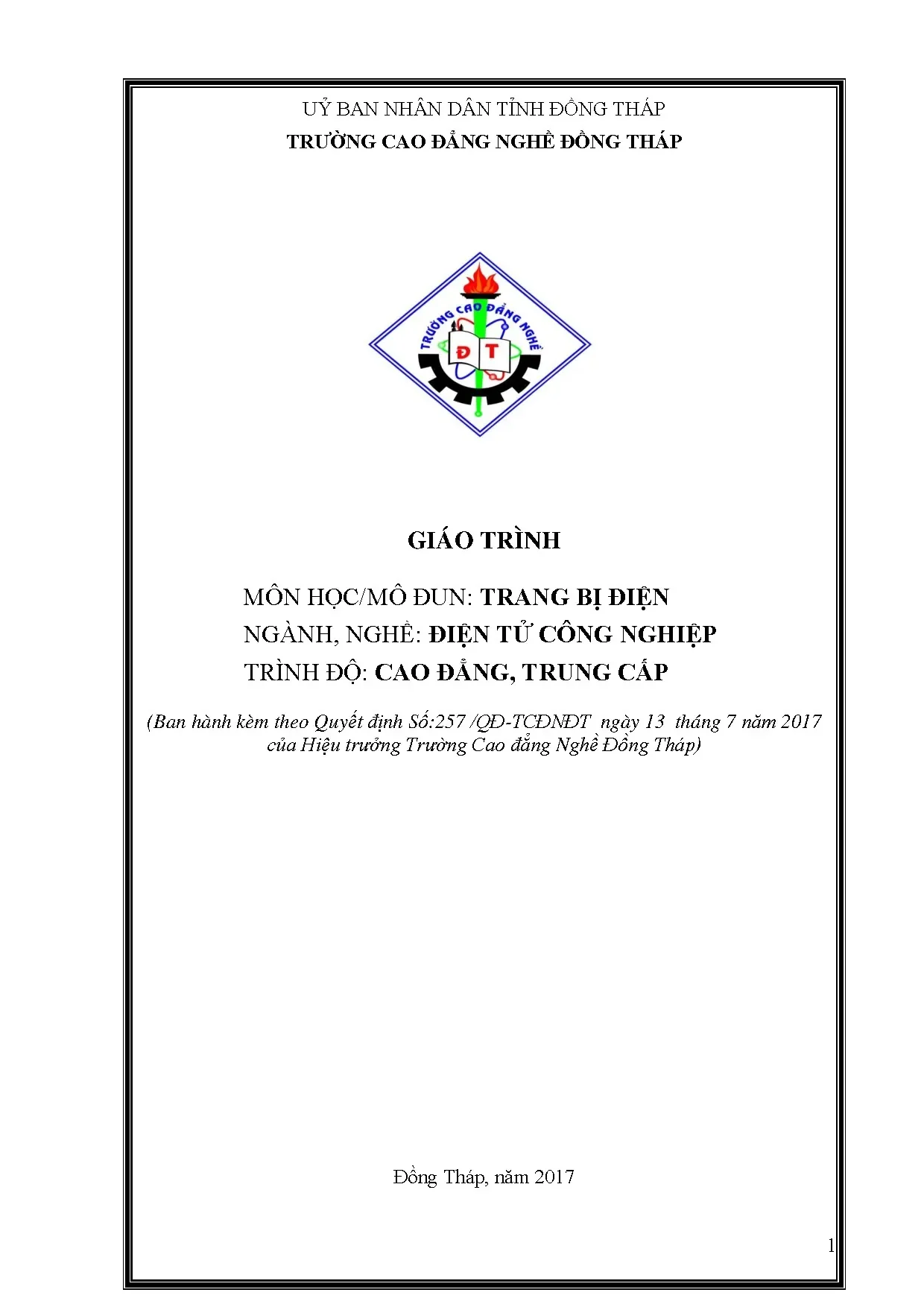

Giáo trình môn học/mô đun: Trang bị điện (Mã mô đun: MĐ17) là tài liệu đào tạo chuyên môn thuộc ngành Điện tử công nghiệp, trình độ Cao đẳng và Trung cấp, do tác giả Nguyễn Thanh Tùng (Khoa Điện – Điện tử, Trường Cao đẳng Nghề Đồng Tháp) biên soạn. Giáo trình được ban hành chính thức theo Quyết định số 257/QĐ-TCĐNĐT ngày 13 tháng 7 năm 2017 của Hiệu trưởng Trường Cao đẳng Nghề Đồng Tháp.

                  CHƯƠNG TRÌNH ĐÀO TẠO ĐIỆN TỬ CÔNG NGHIỆP

Trong chương trình đào tạo chuyên ngành Công nghệ kỹ thuật Điện – Điện tử, mô đun Trang bị điện giữ vị trí chuyên môn nghề bắt buộc. Để tiếp thu được mô đun này, học sinh - sinh viên phải hoàn thành các môn học và mô đun tiên quyết bao gồm: Vẽ điện, Máy điện và An toàn lao động.

Mục tiêu học tập (learning outcomes) của giáo trình được xác định trên 3 chuẩn đầu ra:

  • Về kiến thức: Trình bày được đặc điểm hệ thống trang bị điện; phân tích được các nguyên tắc tự động khống chế; đọc, vẽ và phân tích được sơ đồ mạch điều khiển dùng rơle, công tắc tơ (contactor) cho động cơ xoay chiều ba pha và động cơ một chiều; phân tích nguyên lý hoạt động để phát hiện hư hỏng và đề xuất phương án cải tiến kỹ thuật.
  • Về kỹ năng: Lắp đặt, kiểm tra, vận hành và sửa chữa được các mạch mở máy, đảo chiều, hãm dừng, bảo vệ cho động cơ không đồng bộ (KĐB) ba pha rotor lồng sóc; vận hành hệ thống theo đúng quy trình công nghệ; lập kế hoạch bảo trì định kỳ đảm bảo an toàn lao động và vệ sinh công nghiệp.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tính cẩn thận, chính xác, tư duy khoa học trong thao tác kỹ thuật và đảm bảo an toàn cho người lẫn thiết bị.

Giáo trình có tổng thời lượng 105 giờ, được cấu trúc thành 6 bài học chuyên đề với tỷ trọng thực hành chiếm ưu thế (15 giờ lý thuyết, 78 giờ thực hành/thí nghiệm/thảo luận và 12 giờ kiểm tra định kỳ, kiểm tra kết thúc môn). Điểm đặc sắc trong cách tiếp cận của giáo trình là việc kết hợp chặt chẽ giữa lý thuyết khí cụ điện tiêu chuẩn với các bảng hướng dẫn quy trình lắp đặt, đo kiểm và bảng ma trận khắc phục sự cố thực tế.

Nội dung kiến thức cốt lõi

                             CẤU TRÚC 6 BÀI HỌC (MĐ17)

Các chương và chủ đề chính

Giáo trình được chia thành 6 bài học theo tiến trình logic từ cấu kiện đơn lẻ đến hệ thống điều khiển truyền động tích hợp:

  • Bài 1: Khái quát chung về hệ thống trang bị điện - điện tử (12 giờ): Giới thiệu chức năng, yêu cầu kỹ thuật của hệ thống trang bị điện trong máy cắt gọt kim loại (tiện, phay, bào, doa). Trình bày cấu tạo, ký hiệu, nguyên lý hoạt động của các khí cụ điện đóng cắt và điều khiển hạ áp: nút nhấn tự phục hồi, nút dừng khẩn (emergency stop), công tắc tơ (contactor), khởi động từ đơn/kép, rơle trung gian, rơle thời gian, rơle nhiệt, rơle tốc độ. Hướng dẫn phương pháp đo kiểm mạch nguội bằng đồng hồ vạn năng (VOM) và xử lý sự cố thiết bị.
  • Bài 2: Lắp đặt, kiểm tra, vận hành và sửa chữa các mạch mở máy trực tiếp động cơ không đồng bộ 3 pha rotor lồng sóc (20 giờ): Trình bày 4 nguyên tắc tự động khống chế truyền động điện. Hướng dẫn lắp ráp 5 dạng tủ điện điều khiển: mạch chạy một chiều; mạch chạy một chiều điều khiển tại hai vị trí; mạch đảo chiều quay gián tiếp (khóa chéo tiếp điểm phụ); mạch đảo chiều quay trực tiếp (khóa chéo nút nhấn kép); mạch đảo chiều có khống chế hành trình bằng công tắc hành trình (HTT, HTN).
  • Bài 3: Lắp đặt, kiểm tra, vận hành và sửa chữa các mạch mở máy gián tiếp động cơ không đồng bộ 3 pha rotor lồng sóc (24 giờ): Phân tích nguyên lý giảm dòng mở máy. Thực hành lắp đặt tủ điện khởi động động cơ qua 2 cấp điện trở phụ và khởi động đổi nối Sao – Tam giác ($\text{Y} - \Delta$) sử dụng nút nhấn hoặc rơle thời gian.
  • Bài 4: Lắp đặt, kiểm tra, vận hành và sửa chữa các mạch hãm dừng động cơ không đồng bộ 3 pha rotor lồng sóc (16 giờ): Cung cấp kiến thức về hai chế độ hãm: hãm ngược (sử dụng rơle kiểm tra tốc độ) và hãm động năng (cấp nguồn điện một chiều vào cuộn dây stato sau khi ngắt nguồn xoay chiều).
  • Bài 5: Lắp đặt, kiểm tra, vận hành và sửa chữa các mạch bảo vệ và liên động động cơ không đồng bộ 3 pha rotor lồng sóc (16 giờ): Phân tích các chế độ bảo vệ: quá dòng bằng rơle dòng điện (RI), bảo vệ quá áp, kém áp, thiếu/mất từ trường và nguyên tắc khóa liên động an toàn.
  • Bài 6: Lắp đặt, kiểm tra, vận hành và sửa chữa các mạch điều khiển động cơ không đồng bộ 3 pha rotor lồng sóc 2 cấp tốc độ (13 giờ): Phân tích phương pháp thay đổi số đôi cực stato: mạch thay đổi tốc độ mômen không đổi (dạng $\Delta - \text{YY}$), mạch thay đổi tốc độ công suất không đổi (dạng $\text{YY} - \Delta$), mạch thay đổi tốc độ công suất và mômen thay đổi (dạng $\text{Y} - \text{YY}$); lắp đặt mạch chuyển đổi tốc độ bằng nút nhấn và rơle thời gian.

Kiến thức nền tảng được xây dựng

Giáo trình trang bị hệ thống lý thuyết nền tảng về điều khiển truyền động điện:

  • Tiêu chuẩn phân loại chế độ vận hành khí cụ: Dẫn chiếu tiêu chuẩn quốc tế IEC 158-1 để tính chọn công tắc tơ theo phụ tải xoay chiều (AC1: tải thuần trở $\cos\varphi \ge 0{,}95$; AC2: khởi động/hãm ngược động cơ rotor dây quấn với $I_{\text{kđ}} \approx 2{,}5 I_{\text{đm}}$; AC3: đóng ngắt động cơ rotor lồng sóc khi vận hành bình thường với $I_{\text{kđ}} \approx 5-7 I_{\text{đm}}$; AC4: nhấp nhả, phanh ngược rotor lồng sóc) và phụ tải một chiều (DC1 đến DC5 dựa trên hằng số thời gian $T = L/R$ từ $\le 1\text{ ms}$ đến $10\text{ ms}$).
  • Nguyên lý tác động nhiệt - điện từ: Phân tích cơ chế giãn nở nhiệt của phiến kim loại kép trong rơle nhiệt gồm tấm Invar H36 ($36%\text{ Ni}, 64%\text{ Fe}$) ghép với đồng thau có hệ số giãn nở dài gấp hơn 20 lần; công thức tính chọn dòng tác động bảo vệ quá tải $I_{\text{tđ}} = (1{,}2 - 1{,}3) I_{\text{đm}}$. Cấu tạo mạch từ contactor bằng thép silic dày $0{,}35\text{ mm}$ hoặc $0{,}5\text{ mm}$ dạng chữ EI/UI gắn vòng ngắn mạch chống rung. Cấu tạo rơle tốc độ kiểu cảm ứng PKC gồm trục nối nam châm vĩnh cửu hợp kim Fe-Ni và ống trụ lồng sóc quay tự do.
  • Bốn nguyên tắc khống chế tự động: Khống chế theo thời gian (dùng rơle thời gian điện tử/điện từ duy trì trễ đóng/mở), theo tốc độ (dùng rơle tốc độ hoặc máy phát tốc), theo dòng điện (dùng rơle dòng RI ngắt tiếp điểm khi vượt ngưỡng cài đặt), và theo vị trí/hành trình (dùng công tắc hành trình cơ khí đóng/ngắt mạch).

Kỹ năng phát triển

Học phần rèn luyện cho người học các kỹ năng chuyên môn kỹ thuật cụ thể:

  • Kỹ năng kỹ thuật cơ sở: Chuẩn bị vật tư theo bảng thống kê; gá lắp các thiết bị (CB 3 pha, CB 1 pha, Contactor, Rơle nhiệt, Rơle thời gian, đèn báo, hàng kẹp) vào vỏ tủ điện công nghiệp kích thước tiêu chuẩn $300 \times 400 \times 200\text{ mm}$; đi dây mạch động lực bằng cáp CV $2{,}5\text{ mm}^2$ và dây điều khiển cách điện $2 \times 24$ theo nguyên tắc từ trái qua phải, từ trên xuống dưới.
  • Kỹ năng đo kiểm và phân tích: Sử dụng đồng hồ vạn năng VOM ở thang đo điện trở ($\Omega$) để đo thông mạch, đo điện trở cuộn hút contactor (kiểm tra cuộn dây còn nguyên vẹn hay đứt), kiểm tra trạng thái tiếp điểm NO/NC trước và sau khi cấp nguồn; sử dụng Ampe kìm đo dòng điện tải các pha khi động cơ vận hành ở lưới điện $220/380\text{V}$.
  • Kỹ năng chẩn đoán và khắc phục sự cố: Phát hiện và sửa chữa các lỗi thực tế dựa trên bảng ma trận lỗi: mạch không duy trì do hỏng tiếp điểm NO, contactor rung/kêu do bẩn mặt cực mạch từ, động cơ phát tiếng gừ do mất pha nguồn cấp hoặc tiếp điểm động lực tiếp xúc kém, rơle nhiệt tác động sai do chỉnh dòng không đúng trị số tải.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo tích hợp giữa lý thuyết và thực hành nghề nghiệp (chiếm hơn $74%$ thời lượng thực hành).

Mỗi bài học thực hành được chuẩn hóa theo quy trình 4 giai đoạn logic:

  1. Chuẩn bị và kiểm tra khí cụ: Tra cứu bảng danh mục dụng cụ, vật tư; đo kiểm tra độ thông mạch của tiếp điểm và điện trở cuộn dây của từng khí cụ (CB, Contactor, Rơle, nút nhấn) trước khi đưa vào lắp ráp.
  2. Thi công lắp đặt: Đọc hiểu bản vẽ nguyên lý; triển khai bố trí thiết bị trên gá tủ điện; tiến hành đấu nối mạch điều khiển trước, sau đó đấu nối mạch động lực theo đúng tiết diện dây quy định.
  3. Đo kiểm tra mạch không tải: Dùng thang đo $\Omega$ của VOM đo hai đầu dây nguồn mạch điều khiển; tác động tay mô phỏng trạng thái đóng mở của contactor và nút ấn; nếu kim đồng hồ hiển thị trị số điện trở bằng điện trở cuộn hút thì mạch đạt yêu cầu kỹ thuật; đóng CB 1 pha để kiểm tra liên động điều khiển và đèn báo.
  4. Vận hành có tải và xử lý sự cố: Đóng CB 3 pha; nhấn nút khởi động động cơ; dùng Ampe kìm đo kiểm tra dòng điện pha; thử nghiệm tác động nút dừng khẩn và cơ cấu ngắt quá tải của rơle nhiệt.

Phương pháp đánh giá kết quả học tập được thực hiện liên tục thông qua 4 bài kiểm tra định kỳ (2 giờ/bài tại Bài 2, Bài 3, Bài 4, Bài 6) và 1 bài kiểm tra kết thúc mô đun (4 giờ). Tiêu chí đánh giá căn cứ vào:

  • Mức độ chính xác khi phân tích sơ đồ nguyên lý.
  • Tính thẩm mỹ, độ chắc chắn và tuân thủ quy tắc đi dây tủ điện.
  • Khả năng chẩn đoán chính xác nguyên nhân và sửa chữa hư hỏng mạch điện trong thời gian quy định.
  • Ý thức chấp hành quy chuẩn an toàn điện và nội quy xưởng thực hành.

Đối với hoạt động tự học, giáo trình cung cấp hệ thống bảng biểu trạng thái khí cụ (bảng kiểm tra trạng thái tiếp điểm khi có/chưa có điện, bảng quy trình vận hành từng bước) giúp người học tự đối chiếu và kiểm tra kiến thức trước khi làm việc trực tiếp trên thiết bị thực tế.

Điểm nổi bật và cập nhật

  • Quy chuẩn hóa việc lựa chọn khí cụ theo tiêu chuẩn quốc tế: Tài liệu đưa tiêu chuẩn IEC 158-1 vào nội dung tính chọn công tắc tơ, phân định rõ phạm vi ứng dụng từ nhóm tải xoay chiều (AC1–AC4) đến một chiều (DC1–DC5), gắn thông số dòng khởi động và hệ số công suất vào tính toán thực tế.
  • Tích hợp quy trình đo kiểm an toàn trước khi đóng điện: Giáo trình thiết lập phương pháp kiểm tra tác động giả bằng thang đo điện trở VOM tại đầu nguồn vào của mạch điều khiển. Phương pháp này ngăn chặn hiện tượng ngắn mạch trước khi cấp nguồn thực tế vào tủ điện.
  • Hệ thống hóa ma trận chẩn đoán sự cố: Tại mỗi bài học đều xây dựng bảng hướng dẫn sửa chữa gồm 4 cột dữ liệu: Hiện tượng – Nguyên nhân – Thiết bị, dụng cụ kiểm tra – Biện pháp khắc phục. Bảng này bao quát các lỗi công nghiệp phổ biến như cháy tiếp điểm, cuộn hút bị đứt, lỏng ốc siết cáp, lệch pha, kẹt cơ khí rơle nhiệt.
  • Ứng dụng thực tiễn trong công nghiệp chế tạo: Nội dung các bài học bám sát quy trình điều khiển truyền động của các máy công cụ trong nhà máy cơ khí (máy tiện, phay, bào, doa, máy bào giường), hệ thống cẩu trục, palang nâng hạ và hệ thống cửa tự động sử dụng công tắc hành trình khống chế hai đầu chuyển động.
  • Định mức vật tư đồng bộ: Bảng kê vật tư chi tiết hóa các chủng loại thiết bị thông dụng trên thị trường công nghiệp Việt Nam (dây cáp CV $2{,}5\text{ mm}^2$, dây $2 \times 24$, tủ điện $300 \times 400 \times 200\text{ mm}$, rơle thời gian $220\text{V}/250\text{V}$ dòng $5\text{A}-7\text{A}$, động cơ KĐB ba pha $220/380\text{V}$).

Đối tượng sử dụng giáo trình

                     ĐỐI TƯỢNG SỬ DỤNG VÀ YÊU CẦU TIÊN QUYẾT
  • Sinh viên chuyên ngành: Giáo trình được thiết kế cho học sinh, sinh viên theo học trình độ Cao đẳng và Trung cấp nghề Điện tử công nghiệp hoặc ngành Công nghệ kỹ thuật Điện – Điện tử.
  • Yêu cầu kiến thức tiên quyết: Người học bắt buộc phải hoàn thành các môn học/mô đun:
    • Vẽ điện: Đọc và thể hiện được các ký hiệu quy ước trên sơ đồ mạch điện công nghiệp.
    • Máy điện: Hiểu rõ cấu tạo, nguyên lý làm việc, đặc tính cơ và phương pháp mở máy/đảo chiều/hãm dừng của động cơ không đồng bộ ba pha và động cơ một chiều.
    • An toàn lao động: Nắm vững quy tắc an toàn khi tiếp xúc với lưới điện hạ áp $220\text{V}/380\text{V}$ và xử lý sự cố tai nạn điện.
  • Giảng viên chuyên ngành: Tài liệu phục vụ giảng viên Khoa Điện – Điện tử làm căn cứ biên soạn giáo án tích hợp, phân bổ thời lượng 105 giờ học, thiết kế phiếu hướng dẫn thực hành và lập đề thi đánh giá kỹ năng nghề.
  • Kỹ thuật viên tại doanh nghiệp: Tài liệu sử dụng làm tài liệu tham khảo kỹ thuật cho thợ điện công nghiệp, kỹ thuật viên bảo trì hệ thống truyền động điện trong các nhà máy sản xuất để tra cứu sơ đồ nguyên lý và quy trình sửa chữa tủ điện.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn theo khung chương trình đào tạo nghề dành cho học sinh, sinh viên trình độ Cao đẳng và Trung cấp nghề Điện tử công nghiệp, Công nghệ kỹ thuật Điện – Điện tử. Tài liệu cũng phù hợp cho kỹ thuật viên bảo trì cơ điện tại các nhà máy cần tài liệu tra cứu về mạch điều khiển rơle – contactor.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành 3 môn học/mô đun tiên quyết theo quy định của chương trình đào tạo: Vẽ điện (kỹ năng đọc và vẽ sơ đồ mạch), Máy điện (nguyên lý hoạt động và đặc tính tải của động cơ điện), và An toàn lao động (quy tắc an toàn điện công nghiệp).

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết truyền thống là gì?

Giáo trình xây dựng theo phương pháp đào tạo mô đun kỹ năng nghề, trong đó thời lượng thực hành chiếm tới $74{,}3%$ (78/105 giờ). Mọi bài học đều đi kèm bảng kê vật tư, quy trình thao tác lắp ráp thực tế, phương pháp đo kiểm nguội bằng đồng hồ VOM và bảng ma trận chẩn đoán, xử lý lỗi cụ thể.

4. Làm thế nào để tự học và thực hành hiệu quả theo giáo trình?

Người học cần nghiên cứu kỹ sơ đồ nguyên lý và bảng kiểm tra trạng thái tiếp điểm (NO/NC) của khí cụ điện ở Bài 1 trước khi tiến hành đấu nối. Khi thực hành, phải tuân thủ nghiêm ngặt quy trình kiểm tra nguội bằng VOM thang đo Ohm để xác nhận cuộn hút và tiếp điểm duy trì hoạt động đúng trước khi xin phép giáo viên đóng cầu dao cấp điện nguồn.

5. Giáo trình có những tài liệu bổ trợ nào kèm theo?

Tài liệu cung cấp danh mục tài liệu tham khảo chuyên ngành tại trang 100 của giáo trình, các bảng tra cứu thông số kỹ thuật khí cụ theo tiêu chuẩn IEC 158-1, bảng thông số tiếp điểm, bảng danh mục vật tư chi tiết cho tủ điện $300 \times 400 \times 200\text{ mm}$ và sơ đồ công nghệ điều khiển các máy công cụ cơ khí.

Kết luận

Giáo trình môn học/mô đun: Trang bị điện (MĐ17) do tác giả Nguyễn Thanh Tùng biên soạn tại Trường Cao đẳng Nghề Đồng Tháp là tài liệu đào tạo chuyên môn chuẩn mực về kỹ thuật điều khiển và truyền động điện hạ áp. Giá trị cốt lõi của giáo trình thể hiện ở tính chuẩn hóa trong việc kết hợp lý thuyết tiêu chuẩn IEC 158-1 với kỹ năng thực hành lắp ráp tủ điện công nghiệp.

Lộ trình học tập khuyến nghị cho người học gồm 6 giai đoạn tuần tự:

  1. Nắm vững cấu tạo, ký hiệu và đo kiểm khí cụ điện hạ áp (Bài 1).
  2. Lắp đặt và vận hành các mạch mở máy trực tiếp, đảo chiều quay, khống chế hành trình (Bài 2).
  3. Thi công các mạch khởi động gián tiếp qua điện trở phụ và đổi nối Sao – Tam giác (Bài 3).
  4. Thiết lập mạch hãm ngược và hãm động năng (Bài 4).
  5. Tích hợp mạch bảo vệ quá dòng, bảo vệ điện áp và liên động an toàn (Bài 5).
  6. Hoàn thiện kỹ năng lắp đặt mạch điều khiển động cơ 2 cấp tốc độ (Bài 6).

Để mở rộng kiến thức, người học nên kết hợp nghiên cứu danh mục tài liệu tham khảo ở trang 100 của giáo trình cùng các tiêu chuẩn kỹ thuật điện công nghiệp hiện hành.
