Tổng quan về giáo trình (250-300 từ)

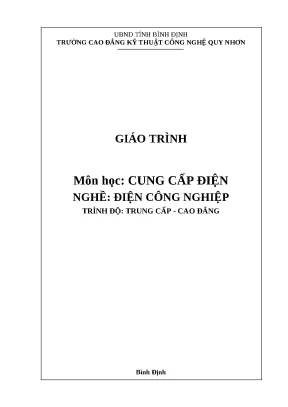

Giáo trình Cung cấp điện (Mã môn học: MH12) được biên soạn bởi giảng viên Trần Ngọc Thạnh thuộc Khoa Điện – Bộ môn Thiết bị điện, Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn (trực thuộc UBND Tỉnh Bình Định). Tài liệu được ban hành chính thức theo Quyết định số 99/QĐ-KTCNQN ngày 14 tháng 3 năm 2018 của Hiệu trưởng nhà trường, dựa trên cơ sở chương trình đào tạo theo Thông tư số 03/2017/TT-BLĐTBXH ngày 01/03/2017 của Bộ trưởng Bộ Lao động - Thương binh và Xã hội.

Trong chương trình đào tạo nghề Điện công nghiệp ở trình độ Trung cấp và Cao đẳng, Cung cấp điện là môn học chuyên ngành bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành các môn học tiên quyết: An toàn lao động, Mạch điện, Vẽ kỹ thuật điện và Đo lường điện.

Mục tiêu học tập của giáo trình được cấu trúc thành ba nhóm chuẩn đầu ra:

  • Kiến thức: Trang bị các khái niệm cơ bản về hệ thống điện; phương pháp tính toán công suất phụ tải, tính toán các thành phần tổn thất trong mạng điện; quy trình lựa chọn dây dẫn và thiết bị điện phù hợp điều kiện làm việc theo Tiêu chuẩn Việt Nam (TCVN).
  • Kỹ năng: Lựa chọn phương án cung cấp điện hợp lý cho hộ tiêu thụ (HTT); thực hiện tính toán thiết kế phụ tải, tổn thất và lựa chọn phần tử lưới điện.
  • Năng lực tự chủ và trách nhiệm: Vận dụng linh hoạt công thức và phương pháp tính vào các bài toán thực tế; rèn luyện phương pháp làm việc cẩn thận, khả năng tự học và nghiên cứu kỹ thuật.

Cấu trúc giáo trình gồm 9 chương nội dung với tổng thời lượng 90 giờ (30 giờ lý thuyết, 58 giờ thực hành, 02 giờ kiểm tra) cùng 19 phụ lục kỹ thuật (PL1 - PL19) phục vụ tra cứu và giải bài tập mẫu. Nội dung được triển khai theo logic của một bài toán thiết kế cung cấp điện hoàn chỉnh từ hộ tiêu thụ ngược về nguồn trạm.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung 9 chương của giáo trình bao quát toàn bộ chu trình kỹ thuật cung cấp điện:

  • Chương 1: Khái quát về hệ thống cung cấp điện (6 giờ): Cung cấp kiến thức về các nguồn năng lượng, đặc điểm sản xuất - tiêu thụ điện xoay chiều (50Hz), phân loại mạng lưới điện (siêu cao áp, cao áp, trung áp, hạ áp; mạng hở, mạng kín; hình tia, phân nhánh, dẫn sâu), phân loại 3 nhóm hộ tiêu thụ điện (HTT loại 1, 2, 3) và hệ thống ký hiệu quy ước trên bản vẽ kỹ thuật.
  • Chương 2: Tính toán phụ tải điện (13 giờ): Phân tích đồ thị phụ tải (ngày, tháng, năm; liên tục, nấc thang), các đại lượng đặc trưng ($P_{đm}$, $P_đ$, $P_{tb}$, $P_{max}$, $P_{đn}$, $P_{tt}$, $Q_{tt}$, $S_{tt}$), hệ số tính toán ($k_{sd}$, $k_đ$, $k_t$, $k_{max}$, $k_{nc}$, $k_{đt}$, $n_{hq}$) và 5 phương pháp tính phụ tải ($k_{nc}$, suất $P_0$, suất $W_0$, $n_{hq}$, quy đổi phụ tải 1 pha sang 3 pha).
  • Chương 3: Trạm biến áp (8 giờ): Phân loại trạm trung gian, trạm phân phối; kết cấu trạm treo, trạm giàn, trạm bệt, trạm xây trong nhà, trạm hợp bộ cách điện khí $\text{SF}_6$; sơ đồ nối dây 1 MBA và 2 MBA kết hợp các khí cụ FCO, CSV, DCL, MC, áptômát liên lạc (ALL).
  • Chương 4: Tính toán tổn thất trong mạng điện (13 giờ): Lập sơ đồ thay thế lưới điện, tính tổn thất điện áp, tổn thất công suất và tổn thất điện năng trên mạng phân phối mạch hở.
  • Chương 5: Tính toán ngắn mạch trong hệ thống điện (8 giờ): Phương pháp xác định dòng ngắn mạch trung áp và hạ áp phục vụ kiểm tra thiết bị.
  • Chương 6: Lựa chọn các thiết bị trong lưới cung cấp điện (13 giờ): Điều kiện chọn và kiểm tra khí cụ đóng cắt, bảo vệ, dây dẫn và cáp điện theo tiêu chuẩn phát nóng, mật độ dòng điện kinh tế.
  • Chương 7: Tính toán chiếu sáng (13 giờ): Đại lượng đo sáng, đặc tính nguồn sáng, phương pháp thiết kế chiếu sáng dân dụng và công nghiệp.
  • Chương 8: Nâng cao hệ số công suất (8 giờ): Ý nghĩa của $\cos\varphi$, các giải pháp bù tự nhiên, thiết bị bù, nguyên lý mắc tụ bù và bù ứng động.
  • Chương 9: Chống sét và nối đất (8 giờ): Bảo vệ chống sét đánh trực tiếp (cột thu lôi), chống sét đường dây tải điện và thiết kế hệ thống nối đất an toàn, nối đất làm việc, nối đất chống sét.

Progression logic của giáo trình đi từ cấu trúc hệ thống -> dự báo nhu cầu phụ tải -> trạm nguồn biến áp -> đánh giá tổn thất và sự cố -> chọn lựa khí cụ và dây cáp -> thiết kế chiếu sáng -> tối ưu hóa hệ thống bù công suất -> bảo vệ an toàn chống sét và nối đất.

Kiến thức nền tảng được xây dựng

  • Fundamental theories: Lý thuyết cân bằng năng lượng tức thời giữa sản xuất và tiêu thụ; nguyên lý lan truyền sóng điện từ tốc độ xấp xỉ $300.000\text{ km/s}$; nguyên lý chuyển đổi năng lượng trong các nhà máy thủy điện, nhiệt điện, điện hạt nhân (phân hạch Urani-235 hoặc Plutoni-239), năng lượng mặt trời, địa nhiệt và phong điện.
  • Core principles: Nguyên lý phân cấp độ tin cậy cung cấp điện theo 3 loại hộ phụ tải (loại 1 cấp 2 nguồn độc lập, loại 2 so sánh kinh tế - kỹ thuật, loại 3 cấp 1 nguồn); nguyên lý tính toán tổn thất và phân tầng công suất từ thiết bị dùng điện qua tủ phân phối phụ DB, tủ phân phối chính MDB đến máy biến áp phân xưởng.
  • Essential frameworks: Khung phương pháp xác định phụ tải tính toán theo hệ số kinh nghiệm ($k_{nc}$, $P_0$, $W_0$) và theo lý thuyết xác suất thống kê (công suất trung bình kết hợp số thiết bị hiệu quả $n_{hq}$ và hệ số cực đại $k_{max}$).

Kỹ năng phát triển

  • Technical skills: Kỹ năng tính toán quy đổi phụ tải 1 pha (điện áp pha, điện áp dây) về 3 pha tương đương; tính toán dòng điện đỉnh nhọn $I_{đn}$ khi mở máy động cơ; tính toán tổn thất điện áp $\Delta U$, tổn thất công suất $\Delta P, \Delta Q$ và tổn thất điện năng $\Delta A$.
  • Analytical skills: Kỹ năng phân tích đồ thị phụ tải để xác định thời gian sử dụng công suất cực đại $T_{max}$, hệ số điền kín $k_{đk}$, hệ số hình dáng $k_{hd}$; kỹ năng đọc và bóc tách sơ đồ nguyên lý cấp điện hình tia, phân nhánh, dẫn sâu.
  • Practical competencies: Kỹ năng tra cứu thông số kỹ thuật dây dẫn trần, dây bọc PVC, cáp ngầm CADIVI trong các bảng tiêu chuẩn; tính toán lựa chọn máy biến áp, áptômát, cầu chì, dao cách ly và thiết kế hệ thống nối đất trạm biến áp hạ áp.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình Cung cấp điện áp dụng phương pháp tiếp cận sư phạm định hướng thực hành kỹ thuật (Practice-oriented approach). Cấu trúc môn học phân bổ thời lượng 90 giờ gồm: 30 giờ lý thuyết (chiếm 33,3%), 58 giờ thực hành và bài tập tính toán (chiếm 64,4%), cùng 02 giờ kiểm tra định kỳ (chiếm 2,2%).

Mỗi chủ đề kỹ thuật được biên soạn theo trình tự thực hiện từng bước (Step-by-step):

  1. Trình bày cơ sở lý thuyết và công thức tính: Giới thiệu định nghĩa, phạm vi áp dụng và công thức toán học.
  2. Quy trình các bước thực hiện: Định hình thứ tự các bước thao tác (tra sổ tay, thống kê số liệu, thế số vào công thức, kiểm tra điều kiện an toàn).
  3. Bài tập thực hành cụ thể: Cung cấp thông số kỹ thuật gắn liền với thực tế sản xuất để người học trực tiếp giải toán bằng máy tính cầm tay (ví dụ: tính phụ tải xưởng sửa chữa ô tô diện tích $800\text{ m}^2$, tính phụ tải xưởng cơ khí chế tạo bàn học sinh, tính dòng điện đỉnh nhọn nhóm máy mài, máy tiện, máy khoan, máy biến áp hàn).

Phương pháp đánh giá kết quả học tập bao gồm:

  • Đánh giá quá trình: Kiểm tra bài tập thực hành trên lớp và 02 bài kiểm tra định kỳ phân bổ tại Chương 4 và Chương 7.
  • Đánh giá tổng hợp: Kiểm tra năng lực vận dụng kiến thức qua bài toán thiết kế trọn gói hệ thống cung cấp điện cho một hộ tiêu thụ cụ thể (tính từ thiết bị đến trạm biến áp).

Về hướng dẫn tự học, giáo trình bố trí 04 giờ tự học ở Chương 1 và câu hỏi ôn tập cuối mỗi chương. Người học được yêu cầu tự nghiên cứu hệ thống 19 phụ lục tra cứu kỹ thuật (PL1 đến PL19), bao gồm các hướng dẫn giải chi tiết cho bài toán thiết kế chiếu sáng dân dụng, công nghiệp, tính chiều cao cột thu lôi và thiết kế nối đất trạm biến áp phân phối $1000\text{ kVA} - 22/0,4\text{ kV}$.

Điểm nổi bật và cập nhật (250-300 từ)

  • Chuẩn hóa theo quy định giáo dục nghề nghiệp: Giáo trình được biên soạn trực tiếp theo Thông tư số 03/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội, đảm bảo tính chuẩn mực về mục tiêu, khối lượng kiến thức và phân bổ thời gian cho hệ Cao đẳng - Trung cấp kỹ thuật.
  • Cập nhật hiện trạng và định hướng lưới điện Việt Nam: Tài liệu phản ánh chính xác cấu trúc lưới điện Việt Nam với các cấp điện áp hiện hữu ($0,4\text{ kV}; 6\text{ kV}; 10\text{ kV}; 22\text{ kV}; 35\text{ kV}; 110\text{ kV}; 220\text{ kV}; 500\text{ kV}$) và cập nhật định hướng quy hoạch chuẩn hóa 5 cấp điện áp trong tương lai ($0,4\text{ kV}; 22\text{ kV}; 110\text{ kV}; 220\text{ kV}; 500\text{ kV}$).
  • Tích hợp dữ liệu kỹ thuật từ nhà sản xuất thực tế: Điểm đặc thù của giáo trình là tích hợp 14 bảng phụ lục kỹ thuật (từ PL1 đến PL14) tra cứu thông số điện học của các dòng sản phẩm dây và cáp điện CADIVI đang lưu hành phổ biến trên thị trường:
    • Dây đồng trần xoắn, dây nhôm trần xoắn, dây nhôm lõi thép ($A, AC, ACO, ACY, M35$).
    • Dây hạ áp lõi đồng/nhôm bọc PVC một sợi và nhiều sợi.
    • Cáp hạ áp 1 lõi, 2 lõi, 3 lõi, 4 lõi nhôm/đồng mã hiệu CVV, AVV.
    • Cáp vặn xoắn hạ áp (LV-ABC) và cáp vặn xoắn trung áp (MV-ABC).
  • Gắn kết cấu trúc trạm biến áp thực tế: Cung cấp bản vẽ mặt cắt, cấu tạo chi tiết của 5 mô hình trạm biến áp trong thực tế: trạm treo cột đơn/đôi, trạm giàn ($S_T \le 3\times 75\text{ kVA}$ hoặc $\le 400\text{ kVA}$), trạm bệt ngoài trời có tường rào, trạm xây kín trong nhà phân chia 3 phòng kỹ thuật, và trạm hợp bộ cách điện khí $\text{SF}_6$.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Người học: Sinh viên hệ Cao đẳng và học sinh hệ Trung cấp ngành Điện công nghiệp (học phần Cung cấp điện - MH12). Giáo trình cũng phù hợp cho người học các ngành kỹ thuật liên quan như Kỹ thuật điện, Tự động hóa công nghiệp và Cơ điện tử.
  • Yêu cầu kiến thức tiên quyết: Người học bắt buộc phải hoàn thành các học phần cơ sở:
    1. An toàn lao động: Nắm vững quy tắc an toàn điện và khoảng cách cách ly.
    2. Mạch điện: Hiểu phương pháp phân tích mạch 1 pha, 3 pha đối xứng và không đối xứng.
    3. Vẽ kỹ thuật điện: Đọc hiểu ký hiệu và bản vẽ sơ đồ nguyên lý điện.
    4. Đo lường điện: Sử dụng thiết bị đo lường công suất, điện năng, điện áp, dòng điện.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn, khai thác hệ thống bài tập tình huống, bảng tra thông số và đáp án mẫu trong các phụ lục để xây dựng đề thi, bài tập lớn và giáo án thực hành.
  • Cán bộ kỹ thuật và công nhân điện: Sử dụng làm tài liệu tham khảo tại công trường và nhà máy để tra cứu quy trình tính toán phụ tải, lựa chọn tiết diện dây dẫn theo bảng CADIVI, kiểm tra bảo vệ thiết bị đóng cắt và bảo trì trạm biến áp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được thiết kế cho người học trình độ Trung cấp và Cao đẳng nghề Điện công nghiệp, đồng thời là cẩm nang tra cứu kỹ thuật cho công nhân, kỹ thuật viên làm việc trong lĩnh vực vận hành, thi công mạng điện phân phối.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành 4 môn học tiên quyết bắt buộc: An toàn lao động, Mạch điện, Vẽ kỹ thuật điện và Đo lường điện để có thể tiếp thu các công thức tính toán và đọc sơ đồ nguyên lý.

3. Điểm khác biệt với giáo trình khác?

Giáo trình phân bổ thời lượng thực hành vượt trội (58/90 giờ), tích hợp trực tiếp 14 bảng tra cứu thông số sản phẩm dây cáp CADIVI thực tế và 5 phụ lục giải mẫu bài toán thiết kế hoàn chỉnh (chiếu sáng, chống sét, nối đất TBA $1000\text{ kVA}$).

4. Làm sao để tự học hiệu quả?

Người học nên bám sát quy trình các bước (Step-by-step) trong mỗi chương, sử dụng máy tính cầm tay giải các bài tập thực hành tình huống cho sẵn, sau đó đối chiếu kết quả với các bài giải mẫu từ Phụ lục PL15 đến PL19.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình tích hợp sẵn 19 phụ lục kỹ thuật tra cứu chi tiết ở cuối sách, đi kèm hệ thống câu hỏi ôn tập sau mỗi chương và danh mục tài liệu tham khảo chuyên ngành cung cấp điện.

Kết luận (150 từ)

Giáo trình Cung cấp điện (MH12) của Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn cung cấp hệ thống kiến thức toàn diện và phương pháp tính toán thiết kế mạng điện phân phối hạ áp - trung áp theo các tiêu chuẩn kỹ thuật hiện hành.

Lộ trình học tập đề xuất được xây dựng tuần tự qua các giai đoạn:

  1. Nắm vững khái niệm hệ thống điện và phân loại phụ tải (Chương 1).
  2. Làm chủ các phương pháp tính toán phụ tải điện và đồ thị phụ tải (Chương 2).
  3. Thiết kế trạm biến áp, tính toán tổn thất và dòng ngắn mạch (Chương 3, 4, 5).
  4. Lựa chọn thiết bị bảo vệ, dây dẫn và thiết kế chiếu sáng, bù công suất, nối đất chống sét (Chương 6, 7, 8, 9).

Người học cần khai thác tối đa hệ thống 19 phụ lục kỹ thuật CADIVI và danh mục tài liệu tham khảo đính kèm để hoàn thiện năng lực thiết kế cung cấp điện trong thực tiễn nghề nghiệp.
