Giáo trình Đo lường điện (Mã số: MĐ13) – Trường Cao đẳng nghề Hà Nam

Tổng quan về giáo trình (250-300 từ)

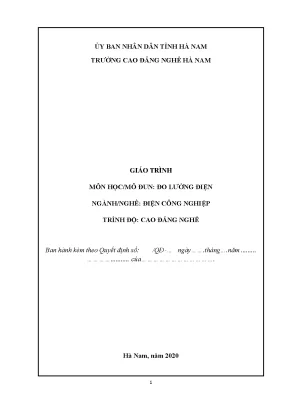

Giáo trình Đo lường điện (Mã số mô đun: MĐ13) do tác giả Đặng Thị Nguyệt Thu biên soạn, được Trường Cao đẳng nghề Hà Nam (thuộc Ủy ban nhân dân tỉnh Hà Nam) ban hành năm 2020. Tài liệu được thiết kế chuyên biệt cho chương trình đào tạo trình độ Cao đẳng nghề và Trung cấp nghề ngành Điện công nghiệp. Trong cấu trúc chương trình đào tạo, mô đun này giữ vị trí kỹ thuật chuyên môn bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành các môn học tiên quyết bao gồm An toàn lao động và Mạch điện.

Mục tiêu đào tạo của giáo trình hướng tới ba chuẩn đầu ra cụ thể:

  • Kiến thức: Trình bày cấu tạo, nguyên lý làm việc của các cơ cấu đo cơ điện; nhận dạng và phân loại chính xác các dụng cụ, phương pháp đo lường tương tự (analog) và hiện số (digital).
  • Kỹ năng: Đo lường các thông số, đại lượng cơ bản trong mạch điện ($U, I, R, L, C$, tần số, công suất, điện năng); vận hành thành thạo các thiết bị đo chuyên dụng để kiểm tra, phát hiện sai sót, hư hỏng của thiết bị và hệ thống điện; đọc và xử lý số liệu đo chính xác.
  • Năng lực tự chủ và trách nhiệm: Độc lập hoặc phối hợp nhóm trong việc lựa chọn thiết bị đo phù hợp với điều kiện làm việc thực tế; đánh giá chất lượng thiết bị đo và chịu trách nhiệm về kết quả đo lường kỹ thuật.

Tổng thời lượng của mô đun là 60 giờ, phân bổ thành 15 giờ lý thuyết, 42 giờ thực hành/thí nghiệm/thảo luận/bài tập và 3 giờ kiểm tra định kỳ. Giáo trình tiếp cận kiến thức theo định hướng phát triển công nghệ ứng dụng, tinh giản các chứng minh lý thuyết hàn lâm phức tạp, tập trung phân tích hệ quả của quá trình đo lường trên các mạch công suất và mạch điện công nghiệp thực tế.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 4 bài học chính theo trình tự logic từ lý thuyết cơ sở đến kỹ thuật đo lường chuyên sâu và vận hành thiết bị:

  • Bài mở đầu: Đại cương về đo lường điện (3 giờ LT): Cung cấp định nghĩa về đo lường, phương trình cơ bản $X = A_x \cdot X_0$; phân biệt phương pháp đo biến đổi thẳng và phương pháp đo kiểu so sánh (so sánh cân bằng, không cân bằng, không đồng thời, đồng thời); phân loại sai số (sai số tuyệt đối, tương đối, hệ thống, ngẫu nhiên); thuật toán tính sai số ngẫu nhiên theo luật phân bố chuẩn Gauss (tính kỳ vọng toán học $m_X$, sai số dư $v_i$, khoảng tin cậy $\sigma$) và các phương pháp hạn chế sai số hệ thống (bù ngược dấu, lượng hiệu chỉnh, hệ số hiệu chỉnh).
  • Bài 1: Các loại cơ cấu đo thông dụng (11 giờ: 5 LT, 5 TH, 1 KT): Phân tích cấu tạo, nguyên lý làm việc, mômen quay $M_q$, mômen cản $M_c$, đặc tính thang đo và ứng dụng của 4 nhóm cơ cấu đo cơ điện:
    • Cơ cấu từ điện và Lôgômét từ điện: Hoạt động với dòng một chiều, thang đo tuyến tính, độ chính xác cao.
    • Cơ cấu điện từ và Lôgômét điện từ: $M_q = \frac{1}{2} I^2 \frac{dL}{d\alpha}$, làm việc trên cả mạch một chiều và xoay chiều, thang đo phi tuyến.
    • Cơ cấu điện động và Lôgômét điện động: $M_q = I_1 I_2 \frac{dM_{12}}{d\alpha} \cos\psi$, dùng chế tạo Oátmét, Von-Ampe kế chính xác cao.
    • Cơ cấu cảm ứng: $M_q = C \cdot f \cdot I_1 I_2 \sin\psi$, ứng dụng chế tạo công tơ điện xoay chiều.
  • Bài 2: Đo các đại lượng điện cơ bản: Trình bày nguyên lý và phương pháp đo dòng điện, điện áp, công suất, điện năng và điện trở:
    • Đo dòng điện ($I$): Kỹ thuật mở rộng thang đo Ampe kế một chiều bằng điện trở sun $R_S = \frac{R_{CT}}{n - 1}$ (chế tạo bằng Manganin); Ampe kế xoay chiều (chỉnh lưu, điện từ, điện động, nhiệt điện với cặp nhiệt ngẫu).
    • Đo điện áp ($U$): Kỹ thuật mắc điện trở phụ $R_P = (m - 1)R_{CT}$; Vôn kế xoay chiều; phương pháp bù điện áp (điện thế kế một chiều, điện thế kế tự động cân bằng, điện thế kế xoay chiều); cấu trúc Vôn kế số.
    • Đo điện trở ($R$): Phương pháp gián tiếp V-A; Ômmét mắc song song và nhiều thang đo; cầu đo đơn Wheatstone ($R_x = R_1 \frac{R_3}{R_2}$); cầu kép Kelvin ($R_x = R_0 \frac{R_1}{R_2}$, đo điện trở nhỏ $10,\mu\Omega \div 1,\Omega$ loại trừ điện trở dây dẫn); phương pháp đo điện trở cách điện lớn ($10^5 \div 10^{10},\Omega$) và Mêgômmét nguồn máy phát quay tay 500V/1000V.
  • Bài 3: Sử dụng các loại máy đo thông dụng (15 giờ: 2 LT, 12 TH, 1 KT): Hướng dẫn quy trình sử dụng đồng hồ vạn năng (VOM chỉ thị kim và chỉ thị số), Mêgômmét ($M\Omega$), Ampe kìm, Dao động ký (Oscilloscope) và Máy biến áp đo lường (máy biến dòng điện TI).
[Bài mở đầu: Đại cương & Xử lý sai số]
[Bài 1: Cấu tạo & Nguyên lý cơ cấu đo cơ điện]
[Bài 2: Phương pháp đo I, U, R, P, A & Mạch cầu]
[Bài 3: Kỹ năng vận hành thiết bị đo thực tế (VOM, Megomet, Ampe kìm, Oscilloscope)]

Kiến thức nền tảng được xây dựng

  • Cơ sở lý thuyết đo lường: Hệ thống hóa các mô hình biến đổi tín hiệu đo, phương trình quan hệ điện - cơ trong cơ cấu chỉ thị ($\alpha = f(X)$).
  • Nguyên lý cân bằng mômen: Thiết lập điều kiện cân bằng $M_q = M_c$ để xác định phương trình đặc tính góc quay của từng loại cơ cấu đo.
  • Lý thuyết sai số và xử lý số liệu: Ứng dụng lý thuyết xác suất và thống kê toán học (phân bố chuẩn Gauss) để xử lý sai số ngẫu nhiên và kỹ thuật triệt tiêu sai số hệ thống.
  • Nguyên lý mạch cầu và mạch bù: Cơ sở lý thuyết của cầu cân bằng đơn Wheatstone, cầu kép Kelvin 4 đầu dây và phương pháp bù điện thế không tiêu tán công suất từ mạch đo.

Kỹ năng phát triển

  • Kỹ năng tính toán mạch đo: Tính chọn chính xác giá trị điện trở sun ($R_S$) phân dòng và điện trở phụ ($R_P$) phân áp để mở rộng dải đo cho dụng cụ đo.
  • Kỹ năng đo kiểm và chẩn đoán: Thực hiện đo điện áp, dòng điện, điện trở cách điện của động cơ, máy phát điện, máy biến áp bằng Mêgômmét; kiểm tra rò rỉ và thông số vận hành của hệ thống điện.
  • Kỹ năng vận hành thiết bị đo chuyên dụng: Sử dụng thành thạo dao động ký để khảo sát dạng sóng tín hiệu, sử dụng Ampe kìm đo dòng không cắt mạch và đồng hồ VOM đa năng.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình được thiết kế theo phương pháp sư phạm tích hợp đặc trưng của giáo dục nghề nghiệp, trong đó thời lượng thực hành chiếm tới 70% (42/60 giờ). Mô hình giảng dạy kết hợp giữa trang bị lý thuyết nguyên lý tại phòng học chuyên môn và rèn luyện kỹ năng thao tác trên các panel thí nghiệm, mô hình thiết bị đo thực tế.

  • Tiếp cận bài học tích hợp: Mỗi bài học đều có cấu trúc mục tiêu rõ ràng (Kiến thức - Kỹ năng - Năng lực tự chủ), theo sau là cơ sở lý thuyết, sơ đồ nguyên lý mạch đo và hướng dẫn thực hành chi tiết từng bước.
  • Bài tập và tính toán kỹ thuật: Học viên được rèn luyện thông qua các dạng bài tập thực tế như: tính toán tham số điện trở sun $R_S$, điện trở phụ $R_P$, xác định tỷ số cầu đo $R_3/R_2$, tính toán hệ số khuếch đại dòng/áp, và lập bảng thống kê xử lý sai số cho chuỗi phép đo $n$ lần.
  • Thực hành kiểm tra thực tế: Người học trực tiếp đấu nối mạch đo dòng điện nối tiếp, mạch đo điện áp song song, đo điện trở tiếp xúc bằng cầu Kelvin, đo điện trở cách điện khối và cách điện bề mặt bằng Mêgômmét có điện cực phụ triệt tiêu dòng rò.
  • Phương pháp đánh giá: Đánh giá kết quả học tập thông qua 3 bài kiểm tra định kỳ (3 giờ kiểm tra) kết hợp đánh giá thường xuyên trong các giờ thực hành. Tiêu chí đánh giá bao gồm: độ chính xác của kết quả đo, thời gian hoàn thành thao tác, kỹ năng bảo đảm an toàn điện và khả năng xử lý, giải thích số liệu đo lường.
  • Hướng dẫn tự học: Học viên cần nắm vững các công thức cân bằng mômen, sơ đồ đấu dây trước khi vào xưởng; tự giải các bài tập tính sai số và đọc trước tài liệu hướng dẫn kỹ thuật của các dòng máy đo chuyên dụng (Oscilloscope, VOM).

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình thể hiện rõ nét tính định hướng công nghệ ứng dụng trong bối cảnh đào tạo nghề kỹ thuật hiện đại:

  • Kết hợp song song giữa đo lường tương tự và hiện số: Bên cạnh việc phân tích sâu cấu tạo cơ khí - điện từ của các cơ cấu đo truyền thống (từ điện, điện từ, điện động, cảm ứng), giáo trình cập nhật cấu trúc và phương pháp làm việc của các dụng cụ đo điện tử hiện số (Digital Voltmeter, LED 7 thanh, màn hình tinh thể lỏng LCD, biến đổi A/D).
  • Chú trọng giải pháp xử lý sai số vật liệu: Giáo trình chỉ rõ việc sử dụng các vật liệu hợp kim đặc chủng như Manganin và Constantan trong chế tạo điện trở mẫu, điện trở sun và mạch bù nhiệt/tần số để khắc phục hiện tượng trôi nhiệt và sai số tần số trong quá trình đo dòng xoay chiều.
  • Gắn liền với tiêu chuẩn vận hành công nghiệp: Nội dung đo điện trở cách điện nêu chi tiết phương pháp tách dòng rò bề mặt và dòng điện xuyên qua khối cách điện bằng điện cực phụ nối đất (sơ đồ cực bảo vệ Guard Ring) và sử dụng Mêgômmét 500V/1000V – tiêu chuẩn bắt buộc trong bảo dưỡng máy điện công nghiệp.
  • Mở rộng ứng dụng dao động ký và máy biến dòng: Hướng dẫn trực quan kỹ thuật phối hợp thiết bị đo gián tiếp thông qua máy biến dòng (TI) và theo dõi tín hiệu dạng sóng tức thời bằng dao động ký, phục vụ trực tiếp cho công tác vận hành và bảo trì trạm biến áp, tủ phân phối điện.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Đo lường điện được biên soạn để phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật ứng dụng:

  • Sinh viên hệ Cao đẳng nghề và Trung cấp nghề: Áp dụng trực tiếp cho người học năm thứ nhất hoặc năm thứ hai chuyên ngành Điện công nghiệp, Kỹ thuật lắp đặt điện và Điều khiển tự động hóa. Người học cần đáp ứng điều kiện tiên quyết là đã hoàn thành các mô đun cơ sở: An toàn lao động và Mạch điện.
  • Giảng viên chuyên ngành Điện: Sử dụng làm tài liệu giảng dạy chính thức, khung tham chiếu để xây dựng đề cương chi tiết, giáo án bài giảng tích hợp, phiếu hướng dẫn thực hành và ngân hàng câu hỏi kiểm tra đánh giá năng lực nghề nghiệp.
  • Kỹ thuật viên, công nhân kỹ thuật tại các nhà máy: Sử dụng làm tài liệu tra cứu kỹ thuật, tài liệu tham khảo để chuẩn hóa quy trình đo kiểm, hiệu chuẩn thiết bị đo tại xưởng, cũng như kiểm tra an toàn cách điện trong các hệ thống phân phối và động lực công nghiệp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được xây dựng chuẩn hóa cho học sinh, sinh viên theo học trình độ Trung cấp nghề và Cao đẳng nghề ngành Điện công nghiệp; đồng thời phù hợp làm tài liệu tham khảo cho các ngành kỹ thuật liên quan trong nhà trường.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Theo quy định chương trình, người học bắt buộc phải hoàn thành hai mô đun/môn học tiên quyết: An toàn lao động (nắm vững quy tắc an toàn điện) và Mạch điện (hiểu rõ các định luật Ôm, Kirchhoff, công suất mạch 1 pha, 3 pha).

3. Điểm khác biệt của giáo trình so với các tài liệu đo lường mang tính hàn lâm là gì?

Giáo trình tập trung vào khía cạnh công nghệ ứng dụng, tinh giản tối đa các phép toán vi tích phân lý thuyết sâu, dành 70% thời lượng cho thực hành, phân tích trực tiếp nguyên nhân sai số và cách sử dụng các thiết bị đo công nghiệp thực tế.

4. Làm thế nào để tự học và làm chủ nội dung giáo trình hiệu quả?

Người học nên kết hợp học lý thuyết với giải bài tập tính toán mạch đo (điện trở sun, điện trở phụ, mạch cầu); thực hiện phân tích kỹ sơ đồ mạch trước khi thao tác trên thiết bị thật; luôn tuân thủ nguyên tắc đấu dây đúng cực tính và chỉnh điểm "0" trước mỗi phép đo.

5. Giáo trình có đề cập đến các thiết bị đo đặc thù nào ngoài đồng hồ vạn năng thông thường?

Tài liệu trình bày chi tiết về cấu tạo và kỹ thuật sử dụng của nhiều thiết bị đo lường chuyên dụng như: Mêgômmét máy phát điện quay tay (500V/1000V), cầu kép Kelvin đo điện trở cực nhỏ ($10,\mu\Omega$), điện thế kế tự động cân bằng, Ampe kìm, máy biến dòng đo lường (TI) và dao động ký (Oscilloscope).

Kết luận (150 từ)

Giáo trình Đo lường điện (MĐ13) của Trường Cao đẳng nghề Hà Nam cung cấp hệ thống kiến thức toàn diện và thực tiễn về kỹ thuật đo lường đại lượng điện trong công nghiệp. Với cấu trúc bài học hợp lý, cân đối giữa nền tảng lý thuyết cơ cấu chỉ thị cơ điện và kỹ năng thực hành trên các máy đo hiện đại, tài liệu thiết lập một lộ trình học tập logic: từ xử lý số liệu sai số, lựa chọn cơ cấu đo, phân tích sơ đồ mạch đo cho đến vận hành thành thạo thiết bị đo kiểm. Đây là tài liệu học tập và giảng dạy kỹ thuật chuyên môn then chốt, phục vụ trực tiếp cho việc nâng cao tay nghề và bảo đảm an toàn kỹ thuật cho sinh viên ngành Điện công nghiệp.
