Tổng quan về giáo trình

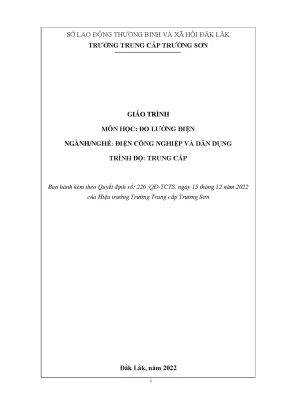

Giáo trình môn học Đo lường điện (Mã môn học: MH09) là tài liệu đào tạo chuyên môn được ban hành kèm theo Quyết định số 226/QĐ-TCTS ngày 15 tháng 12 năm 2022 của Hiệu trưởng Trường Trung cấp Trường Sơn (tỉnh Đắk Lắk). Tài liệu do ThS. Nguyễn Như Thế (Kỹ sư Công nghệ tự động) đảm nhiệm vai trò chủ biên, cùng với sự tham gia biên soạn của ThS. Đào Minh Thủy (Thạc sĩ Điều khiển và tự động hóa).

                            GIÁO TRÌNH ĐO LƯỜNG ĐIỆN (MH09)
                         Tổng thời lượng: 45 giờ đào tạo
  Lý thuyết cơ sở                                             Thực hành & Đánh giá
(15 giờ - 33.3%)                                                (30 giờ - 66.7%)

Trong khung chương trình đào tạo nghề Điện công nghiệp và Dân dụng trình độ trung cấp, Đo lường điện được xác định là môn học kỹ thuật cơ sở bắt buộc. Để tiếp thu học phần này, người học cần hoàn thành các môn học tiên quyết gồm Kỹ thuật An toàn và bảo hộ lao động và Mạch điện.

Về mục tiêu học tập (learning outcomes), giáo trình trang bị cho học viên:

  • Hệ thống nguyên lý làm việc của các cơ cấu chỉ thị đo lường.
  • Quy trình đo đạc các thông số điện (cường độ dòng điện, điện áp, điện trở, công suất, điện năng, điện trở cách điện, điện trở tiếp đất, biên độ, tần số tín hiệu).
  • Quy trình đo đạc các thông số không điện (đường kính dây dẫn, độ sâu cơ khí, tốc độ quay của động cơ).
  • Năng lực nhận diện sai số, kiểm tra phát hiện hư hỏng trên thiết bị điện và bảo quản dụng cụ đo theo tiêu chuẩn kỹ thuật.

Tài liệu có tổng thời lượng 45 giờ, phân bổ thành 15 giờ lý thuyết, 29 giờ thực hành/thảo luận/bài tập và 1 giờ kiểm tra đánh giá tích hợp. Cấu trúc giáo trình gồm 13 chương đi từ khái niệm cơ sở đo lường, cấu tạo các cơ cấu đo truyền thống (từ điện, điện từ, điện động, cảm ứng), phương pháp đo các đại lượng điện cụ thể, đến việc thao tác trên thiết bị đo điện tử và dụng cụ cơ khí chuyên dụng trong ngành điện.

Nội dung kiến thức cốt lõi

                             TIẾN TRÌNH 13 CHƯƠNG NỘI DUNG

Các chương/chủ đề chính

Nội dung 13 chương trong giáo trình được xây dựng theo tiến trình từ nguyên lý cơ bản đến ứng dụng đo lường chi tiết:

  1. Chương 1: Khái niệm về đo lường điện: Định nghĩa phép đo thông qua phương trình cơ bản $X = A \cdot X_0$; cấu trúc sơ đồ khối của dụng cụ đo điện tử (cảm biến, bộ khuếch đại, bộ xử lý tín hiệu, bộ hiển thị); nguyên lý các cơ cấu đo thông dụng (từ điện, điện từ, điện động, cảm ứng); phân loại phương pháp đo (trực tiếp, gián tiếp, so sánh cân bằng $E=0$, so sánh không cân bằng $E \neq 0$, đo hợp bộ, đo thống kê) và các dạng sai số.
  2. Chương 2: Đo dòng điện: Phân tích cấu tạo, nguyên lý làm việc của Am-pe mét từ điện, điện từ, điện động và am-pe mét nhiệt điện (sử dụng cặp nhiệt ngẫu sắt – constantan, đồng – constantan, crom – alumen, platin – rodi); kỹ thuật mở rộng giới hạn đo bằng điện trở sun ($R_s$), máy biến dòng ($TI/CT$) và am-pe kìm; quy tắc mắc nối tiếp vào mạch điện.
  3. Chương 3: Đo điện áp: Cấu tạo các loại Vôn mét từ điện (một chiều và xoay chiều có mạch chỉnh lưu, mạch bù nhiệt $R_1, R_2$ bằng manganin/đồng, tụ bù tần số $C$), Vôn mét điện từ (cuộn tĩnh 1000 đến 6000 vòng) và Vôn mét điện động (cuộn tĩnh phân đoạn $A_1, A_2$ kết hợp khóa đổi nối $K$ thang $150\text{V}/300\text{V}$); kỹ thuật mở rộng thang đo bằng điện trở phụ ($R_p$), máy biến điện áp ($TU/PT$); phân tích sai số do ảnh hưởng nội trở $R_V$ và sai số tần số.
  4. Chương 4: Đo điện trở cách điện bằng MÊ GÔM MÉT: Nguyên lý lôgô mét từ điện 2 khung dây đặt lệch nhau $90^\circ$ kết hợp máy phát điện một chiều quay tay ($500\text{V} - 1000\text{V}$, tốc độ $70-80\text{ vòng/phút}$) hoặc mạch điện tử nút TEST; tiêu chuẩn đánh giá cách điện máy điện ($>5\text{ M}\Omega$: tốt; $1-5\text{ M}\Omega$: tốt trung bình; $\ge 0.5\text{ M}\Omega$: dùng được; $<0.5\text{ M}\Omega$: không đạt); quy trình 4 bước đo cách điện giữa các cuộn dây và giữa cuộn dây với vỏ máy.
  5. Chương 5: Sử dụng VOM: Kết cấu VOM chỉ thị kim (8 thang đo: thang $\Omega$ chia ngược, thang chung DCV/DCA/ACV, thang ACV 10V, $h_{FE}$, $I_{CEO}$, LV, dB, BATT; chuyển mạch DCV 7 nấc, ACV 4 nấc, DCmA 4 nấc, $\Omega$ 5 nấc từ $X1$ đến $X10\text{K}$; núm chỉnh $0\Omega\text{ADJ}$) và VOM điện tử màn hình LCD; quy trình đo U, I, R; phương pháp xác định cực tính Diode (phân cực thuận khi que đen nối Anode) và xác định chân B, C, E, loại Transistor (NPN/PNP).
  6. Chương 6: Đo công suất bằng Oát mét: Cấu tạo Oát mét điện động gồm cuộn dòng tĩnh (dây to, ít vòng) mắc nối tiếp và cuộn áp động (dây nhỏ, nhiều vòng) mắc song song nối tiếp $R_p$; công thức góc lệch $\alpha = K \cdot P$; phương pháp mở rộng tầm đo cuộn dòng (ghép nối tiếp/song song $2I_{đm}$) và cuộn áp; sơ đồ nối dây cuộn áp mắc trước (cho tải nhỏ) và cuộn áp mắc sau (cho tải lớn); lưu ý dấu cực tính $(*)$; phương pháp đo công suất 3 pha 4 dây đối xứng (dùng 1 Oát mét nhân 3) và không đối xứng (dùng 3 Oát mét cộng lại).
  7. Chương 7: Đo điện năng 1 pha: Cấu tạo Công tơ điện cảm ứng (cuộn áp, cuộn dòng, đĩa nhôm, nam châm hãm, hộp số cơ khí); xác định hằng số công tơ $C_p = N/W$ [vòng/kWh]; sơ đồ nối dây trực tiếp 4 trụ và sơ đồ gián tiếp qua biến dòng $CT$; tiêu chuẩn lựa chọn dòng định mức (loại $3(9)\text{A}$ cho phụ tải $<100\text{kWh/tháng}$, loại $5(20)\text{A}$ cho $>100\text{kWh/tháng}$, loại $10(40)\text{A}$ cho phụ tải sản xuất); hướng dẫn tính chọn mẫu công tơ EMIC CV140 và phương pháp kiểm tra tốc độ quay đĩa nhôm bằng phụ tải chuẩn (bóng đèn 220V – 100W).
  8. Chương 8: Đo điện năng 3 pha: Cấu tạo, nguyên lý Công tơ 3 pha 3 phần tử (3 cuộn dòng quấn tôn silic, 3 cuộn áp thông số mẫu $220\text{V}, \Phi 0.13\text{mm}, W = 9200\text{ vòng}$, 2 đĩa nhôm gắn trục thép không gỉ, 2 nam châm hãm có vít vi chỉnh) sử dụng cho mạch 3 pha 4 dây không đối xứng; nguyên lý công tơ 3 pha 2 phần tử cho mạch 3 pha 3 dây không có dây trung tính.
  9. Chương 9 đến Chương 13: Hướng dẫn sử dụng Máy hiện sóng để khảo sát dạng sóng, biên độ, tần số (Chương 9); kỹ thuật sử dụng Ter-rô-mét đo điện trở tiếp đất và kiểm tra định kỳ (Chương 10); kỹ thuật sử dụng Thước cặp cơ khí đo đường kính, độ sâu rãnh lõi thép (Chương 11); kỹ thuật sử dụng Pan-me đo đường kính dây điện từ (Chương 12); kỹ thuật sử dụng Tốc độ kế và máy Stroboscope (hoạt nghiệm chớp sáng) đo tốc độ quay trục động cơ (Chương 13).
                      BẢNG TỔNG HỢP CÁC CƠ CẤU ĐO VÀ ỨNG DỤNG

Kiến thức nền tảng được xây dựng

Giáo trình hình thành nền tảng lý thuyết đo lường thông qua:

  • Hệ thống lý thuyết tương tác điện từ: Nguyên lý tạo mômen quay ($M_q$) và mômen cản ($M_c$) trong các cơ cấu chỉ thị từ điện (tương tác từ trường nam châm vĩnh cửu và khung dây đồng $\Phi 0.02-0.05\text{mm}$), điện động (tương tác hỗ cảm $M_{12}$ giữa cuộn tĩnh và cuộn động), cảm ứng (tương tác từ thông biến thiên $\Phi_1, \Phi_2$ sinh dòng điện xoáy $I_{11}, I_{22}$ trên đĩa nhôm).
  • Nguyên lý phối ghép và mở rộng dải đo: Cơ sở phân dòng bằng điện trở Shunt ($R_s$), phân áp bằng điện trở phụ ($R_p$ bằng hợp kim manganin có hệ số nhiệt điện trở thấp), nguyên lý biến đổi qua máy biến dòng $TI$ và biến điện áp $TU$.
  • Mô hình sai số đo lường: Xác định sai số tương đối quy đổi theo cấp chính xác thiết bị; phân tích hiện tượng sụt áp/tiêu thụ năng lượng do nội trở cơ cấu đo gây ảnh hưởng đến mạch thực tế; sai số do tần số trong mạch điện xoay chiều.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật thao tác: Thiết lập sơ đồ nối dây đo lường đúng quy tắc cực tính (*); vận hành máy phát điện quay tay Mê-gôm-mét đúng tốc độ quy chuẩn $70-80\text{ vòng/phút}$; thao tác căn chỉnh điểm 0 cơ học và điểm $0\Omega\text{ADJ}$ trên đồng hồ kim; chuyển đổi đúng dải đo trên VOM, Ampe kìm, Ter-rô-mét; sử dụng Pan-me, thước cặp và máy Stroboscope.
  • Kỹ năng phân tích và chẩn đoán: Đọc giá trị thang đo kết hợp hệ số chuyển mạch theo công thức; đánh giá mức độ an toàn cách điện của cuộn dây động cơ dựa trên các ngưỡng tiêu chuẩn ($0.5\text{ M}\Omega, 1\text{ M}\Omega, 5\text{ M}\Omega$); xác định phân cực tiếp giáp P-N của Diode; phân biệt cấu trúc chân cực B-C-E và loại Transistor NPN/PNP; tính toán kiểm tra độ trôi tốc độ của công tơ điện.
  • Năng lực tính chọn thiết bị: Tính toán công suất tổng tải tiêu thụ thực tế để lựa chọn cấp dòng định mức cho công tơ 1 pha (như các dòng $3(9)\text{A}, 5(20)\text{A}, 10(40)\text{A}$).

Phương pháp giảng dạy và học tập

                        CƠ CẤU PHÂN BỔ THỜI LƯỢNG HỌC PHẦN

Giáo trình triển khai phương pháp sư phạm tích hợp lý thuyết gắn liền với kỹ năng thực nghiệm, trong đó thời lượng thực hành, thảo luận và bài tập chiếm 29/45 giờ (tương đương 64.4% tổng thời lượng môn học). Mỗi bài học đều thiết kế phần nội dung thực tập để học viên trực tiếp thao tác trên thiết bị, mạch điện và dụng cụ đo.

Về hệ thống bài tập và case studies:

  • Bài tập tính toán sai số kỹ thuật: Điển hình như bài tập tính sai số tương đối quy đổi $\pm 1%$ trên thang đo cực đại $100\text{mA}$ ở các vị trí góc lệch khác nhau (độ lệch cực đại, 0.5 độ lệch cực đại, 0.1 độ lệch cực đại) tại Chương 1.
  • Case study tính chọn công tơ phụ tải sinh hoạt: Bài toán thực tế tại Chương 7 yêu cầu tính toán dòng điện tổng của một phòng gồm 6 đèn huỳnh quang ($0.2\text{A}/\text{đèn}$), 4 đèn compact 11W ($0.24\text{A}$), 4 quạt ($0.84\text{A}$), 1 tủ lạnh ($0.5\text{A}$), 1 máy bơm 1HP ($4.54\text{A}$), 1 nồi cơm điện ($4.6\text{A}$) và bình nước nóng để xác định tổng dòng điện $32.4\text{A}$, từ đó lựa chọn công tơ EMIC CV140 loại $10(40)\text{A}$.
  • Quy trình thực nghiệm kiểm tra công tơ: Sử dụng phụ tải thuần trở mẫu là bóng đèn $220\text{V} - 100\text{W}$ để tính toán số vòng quay lý thuyết của đĩa nhôm trên công tơ $600\text{ rev/kWh}$ ($1\text{ vòng/phút}$), đối chiếu với tốc độ quay thực tế nhằm xác định sai số.

Phương pháp đánh giá kết quả học tập bao gồm 1 giờ kiểm tra tích hợp giữa lý thuyết và kỹ năng thực hành thao tác trực tiếp trên thiết bị đo.

Hướng dẫn tự học được xây dựng theo các quy trình thao tác chuẩn hóa (Step-by-step) có thứ tự rõ ràng:

  1. Quy trình 4 bước đấu nối biến dòng TI.
  2. Quy trình 4 bước kiểm tra tiếp xúc và đo điện trở cách điện từng pha với vỏ máy.
  3. Quy trình 5 bước đo điện trở bằng VOM (bao gồm bước chập que đo chỉnh $0\Omega\text{ADJ}$ và quy tắc cắt điện khỏi mạch cần đo).
  4. Quy trình đảo chiều que đo để kiểm tra cực tính Diode và xác định chân cực Transistor.

Điểm nổi bật và cập nhật

  • Ban hành theo văn bản pháp quy giáo dục nghề nghiệp: Nội dung giáo trình được chuẩn hóa dựa trên chương trình khung và chương trình chi tiết của Trường Trung cấp Trường Sơn, phê duyệt theo Quyết định 226/QĐ-TCTS năm 2022, đáp ứng khung năng lực đào tạo trung cấp nghề Điện công nghiệp và Dân dụng.
  • Kết hợp song song giữa thiết bị đo tương tự và điện tử: Bên cạnh việc phân tích sâu các cơ cấu chỉ thị kim truyền thống (từ điện, điện từ, điện động, cảm ứng), giáo trình cập nhật hướng dẫn chi tiết các dòng thiết bị đo điện tử hiện đại như đồng hồ VOM hiển thị số LCD, Mê-gôm-mét điện tử nút bấm TEST, máy hiện sóng và thiết bị đo tốc độ chớp sáng Stroboscope.
                           ĐỐI CHIẾU CÔNG NGHỆ THIẾT BỊ ĐO
  • Gắn kết với tiêu chuẩn thiết bị điện lưới thực tế: Tài liệu tích hợp các quy chuẩn ngành điện thực tế tại Việt Nam, bao gồm:
    • Trích dẫn chi tiết thông số kỹ thuật các dòng công tơ điện EMIC (như dòng CV140, cấp chính xác CL1, CL2, khả năng chịu quá tải $400%$).
    • Quy định kỹ thuật về kẹp chì kiểm định nhà nước và kẹp chì thương mại điện lực.
    • Tiêu chuẩn vị trí và độ cao treo công tơ (treo cột ở độ cao $2.5\text{m}$, treo trong nhà không dưới $1.7\text{m}$).
  • Định hướng ứng dụng mở rộng: Phạm vi ứng dụng của giáo trình mở rộng sang lĩnh vực vận hành nhà máy thủy điện, hệ thống điện xưởng sản xuất công nghiệp và các chuyên ngành kỹ thuật liên quan.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Tài liệu học tập cho học viên hệ trung cấp và cao đẳng ngành Điện công nghiệp và Dân dụng; học viên các khóa đào tạo kỹ thuật điện, điện dân dụng và vận hành thiết bị nhà máy thủy điện.
  • Điều kiện tiên quyết (Prerequisites): Người học cần nắm vững kiến thức từ các học phần cơ sở:
    • Kỹ thuật An toàn và bảo hộ lao động: Đảm bảo quy tắc an toàn khi tiếp xúc điện áp cao áp ($500\text{V} - 1000\text{V}$ trên Mê-gôm-mét) và ngắt nguồn khi đo thông mạch, đo điện trở.
    • Mạch điện: Nắm vững các định luật Ohm, Kirchhoff, công suất mạch 1 pha và mạch 3 pha (đối xứng/không đối xứng) để hiểu nguyên lý mắc shunt $R_s$, điện trở phụ $R_p$ và quy tắc đấu dây Oát mét/Công tơ.
  • Giảng viên và cán bộ đào tạo nghề: Sử dụng làm căn cứ chuẩn hóa giáo án giảng dạy 45 giờ; khai thác hệ thống bài tập định lượng, hướng dẫn quy trình xưởng thực hành và cấu trúc bài kiểm tra đánh giá kỹ năng nghề.
  • Kỹ thuật viên tự học và tra cứu: Kỹ thuật viên bảo trì hệ thống điện công nghiệp có thể sử dụng giáo trình như tài liệu tra cứu các bước kiểm tra cách điện động cơ, phương pháp xác định cực tính linh kiện bán dẫn (Diode, Transistor) và kỹ thuật đấu nối công tơ đo đếm điện năng 1 pha/3 pha.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuẩn cho học sinh, sinh viên hệ trung cấp ngành Điện công nghiệp và Dân dụng. Ngoài ra, nội dung tài liệu phù hợp làm tài liệu học tập, tham khảo cho công nhân kỹ thuật vận hành nhà máy thủy điện và thợ điện dân dụng cần củng cố kỹ năng đo lường, kiểm tra thiết bị.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?

Người học bắt buộc phải hoàn thành hai mô-đun/môn học cơ sở là Kỹ thuật An toàn và bảo hộ lao động (nhằm tuân thủ các quy chuẩn an toàn khi thao tác trên lưới và thiết bị đo cao áp) và Mạch điện (để hiểu các thông số $U, I, R, P, \cos\varphi$ và sơ đồ mạch điện 1 pha, 3 pha).

3. Điểm khác biệt của giáo trình này về mặt cấu trúc thực hành là gì?

Giáo trình dành hơn 64% thời lượng (29/45 giờ) cho thực hành và thảo luận. Thay vì chỉ trình bày lý thuyết thuần túy, mỗi chương đều cung cấp quy trình thao tác đo từng bước (Step-by-step), các bước kiểm tra loại trừ lỗi thiết bị, bảng định mức dòng điện công tơ EMIC thực tế và quy trình ứng dụng thang đo $\Omega$ để kiểm tra chất lượng linh kiện bán dẫn.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả?

Người học cần kết hợp đọc hiểu nguyên lý cơ cấu chỉ thị trong phần lý thuyết với việc tuân thủ nghiêm ngặt các lưu ý an toàn và thứ tự bước đo trong phần thực hành. Khi giải các bài tập tình huống (như chọn công tơ hoặc tính sai số), cần đối chiếu trực tiếp với các bảng thông số kỹ thuật và công thức toán học được cung cấp trong từng chương.

5. Giáo trình có cung cấp các tài liệu bổ trợ và quy chuẩn tra cứu kèm theo không?

Có. Giáo trình tích hợp danh mục tài liệu tham khảo chuyên ngành tại trang 66, các bảng thông số kỹ thuật định mức của thiết bị đo lường (như bảng thông số công tơ điện 1 pha, bảng ký hiệu chuyển mạch VOM điện tử), bảng phân cấp điện trở cách điện và hệ thống sơ đồ nối dây trực tiếp/gián tiếp qua $TI, CT$.

Kết luận

Giáo trình Đo lường điện (MH09) của Trường Trung cấp Trường Sơn cung cấp hệ thống kiến thức toàn diện và thực tế về kỹ thuật đo lường đại lượng điện và đại lượng không điện. Cấu trúc 13 chương của tài liệu thể hiện tính logic chặt chẽ, kết hợp hài hòa giữa nguyên lý cơ cấu chỉ thị truyền thống và kỹ năng vận hành thiết bị đo điện tử hiện đại.

Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững lý thuyết sai số và cơ cấu chỉ thị (Chương 1) $\rightarrow$ thực hành kỹ thuật đo dòng điện, điện áp và công suất cơ bản (Chương 2, 3, 6) $\rightarrow$ thành thạo thiết bị vạn năng và đo lường an toàn cách điện/tiếp đất (Chương 4, 5, 10) $\rightarrow$ làm chủ phương pháp đo đếm điện năng 1 pha, 3 pha và máy hiện sóng (Chương 7, 8, 9) $\rightarrow$ hoàn thiện kỹ năng đo đại lượng cơ học (Chương 11, 12, 13).

Người học và giảng viên có thể khai thác thêm các danh mục tài liệu tham khảo tại trang 66 cùng hệ thống tiêu chuẩn kỹ thuật điện lực để bổ trợ cho quá trình học tập và rèn luyện kỹ năng nghề.
