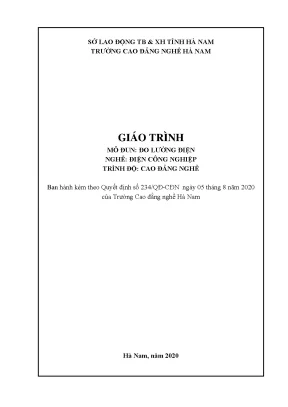

THÔNG TIN THƯ MỤC VÀ MÔ TẢ HỌC THUẬT GIÁO TRÌNH ĐO LƯỜNG ĐIỆN

  • Tên tài liệu: Giáo trình Mô đun: Đo lường điện (Mã mô đun: MĐ13)
  • Nghề đào tạo: Điện công nghiệp
  • Trình độ đào tạo: Cao đẳng nghề / Trung cấp nghề
  • Cơ quan ban hành: Trường Cao đẳng nghề Hà Nam (theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 8 năm 2020)
  • Chủ biên: Đặng Thị Nguyệt Thu
  • Năm ban hành: 2020

Tổng quan về giáo trình (250-300 từ)

Giáo trình mô đun Đo lường điện (mã số MĐ13) là tài liệu giảng dạy và học tập chuyên môn bắt buộc thuộc chương trình đào tạo nghề Điện công nghiệp ở trình độ Cao đẳng nghề và Trung cấp nghề tại Trường Cao đẳng nghề Hà Nam. Trong khung chương trình đào tạo, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các môn học tiên quyết là An toàn lao động và Mạch điện.

Mục tiêu học tập của giáo trình được xác định rõ trên ba phương diện chuẩn đầu ra:

  1. Kiến thức: Trình bày cấu tạo, nguyên lý làm việc của các cơ cấu chỉ thị cơ điện; nhận dạng và phân loại các dụng cụ đo lường tương tự (analog) và hiện số (digital).
  2. Kỹ năng: Đo đạc và đọc chính xác các thông số cơ bản của mạch điện ($U, I, R, L, C$, tần số, công suất, điện năng); sử dụng thành thạo các thiết bị đo thông dụng như VOM, Mêgômmét, Ampe kìm, Dao động ký (Oscilloscope) và biến dòng đo lường để chẩn đoán, phát hiện sai hỏng của thiết bị.
  3. Năng lực tự chủ và trách nhiệm: Rèn luyện khả năng lựa chọn thiết bị đo phù hợp với điều kiện làm việc thay đổi; tổ chức làm việc độc lập hoặc theo nhóm; chịu trách nhiệm về tính chính xác của kết quả đo và đánh giá chất lượng thiết bị đo.

Cấu trúc giáo trình bao gồm 1 bài mở đầu và 3 bài học chuyên môn, được xây dựng theo định hướng công nghệ ứng dụng. Giáo trình tập trung phân tích hệ quả của các phép đo trên mạch công suất thực tế, giảm thiểu các nội dung lý thuyết hàn lâm thuần túy nhằm phục vụ trực tiếp cho hoạt động lắp ráp, bảo dưỡng và vận hành hệ thống điện công nghiệp.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

  • Bài mở đầu: Đại cương về đo lường điện (Mã bài: MĐ 13 - MĐ): Cung cấp định nghĩa về đo lường và đo lường điện theo phương trình cơ bản $X = A_x \cdot X_0$. Phân loại các phương pháp đo: phương pháp biến đổi thẳng và phương pháp kiểu so sánh (so sánh cân bằng, so sánh không cân bằng, so sánh không đồng thời, so sánh đồng thời); các hình thức thực hiện đo (trực tiếp, gián tiếp, hợp bộ, thống kê). Thiết lập lý thuyết sai số gồm sai số tuyệt đối $\Delta X = X - X_{th}$, sai số tương đối $\gamma_X$, sai số hệ thống và sai số ngẫu nhiên theo phân bố chuẩn Gauss ($m_X$, độ lệch dư $v_i$), kèm quy trình xử lý và hạn chế sai số.
  • Bài 1: Các loại cơ cấu đo thông dụng (Mã bài: MĐ 13 - 01): Khảo sát cấu tạo, nguyên lý chuyển đổi năng lượng điện - cơ $\alpha = f(X)$ và đặc tính kỹ thuật của 4 nhóm cơ cấu chỉ thị cơ điện:
    • Cơ cấu từ điện: Mô men quay $M_q = B \cdot I \cdot S \cdot W$, thang đo đều, chuyên dụng cho mạch một chiều (DC) và cấu trúc lôgômét từ điện đo tỉ số dòng $\alpha = F(I_1/I_2)$.
    • Cơ cấu điện từ: Mô men quay $M_q = \frac{1}{2} I^2 \frac{dL}{d\alpha}$, đo được cả dòng AC và DC, thang đo phi tuyến.
    • Cơ cấu điện động: Phần tĩnh và phần động tương tác với mô men phụ thuộc góc lệch pha $\alpha \sim I_1 I_2 \cos\psi$, dùng chế tạo Oát-mét (Wattmeter), Pha-kế.
    • Cơ cấu cảm ứng: Tương tác giữa từ thông xoay chiều và dòng điện xoáy trên đĩa nhôm ($M_q = C \cdot f \cdot \Phi_1 \Phi_2 \sin\psi$), nền tảng chế tạo công tơ điện năng.
  • Bài 2: Đo các đại lượng điện cơ bản (Mã bài: MĐ 13 - 02): Phân tích các mạch đo chuyên sâu:
    • Đo dòng điện và điện áp một chiều/xoay chiều: Kỹ thuật mở rộng thang đo bằng điện trở sun $R_S = \frac{R_{ct}}{n-1}$ (vật liệu Manganin) và điện trở phụ $R_p = (m-1)R_{ct}$; mạch chỉnh lưu; cặp nhiệt điện đo dòng cao tần.
    • Đo điện trở: Phương pháp gián tiếp V-A; Ôm-mét nối tiếp/song song; Cầu đơn Wheatstone ($R_x = R_1 \frac{R_3}{R_2}$); Cầu kép Kelvin 4 đầu cực đo điện trở nhỏ từ $10,\mu\Omega$ đến $1,\Omega$; Phương pháp tách điện trở khối - điện trở mặt và Mêgômmét quay tay (500V/1000V) đo cách điện.
    • Đo thông số $L, C$: Cầu xoay chiều Maxwell, cầu Hay, mạch cầu đo tụ điện tổn hao nhỏ và lớn.
    • Đo tần số, công suất và điện năng: Tần số kế cơ điện, hiện số, dao động ký; Oát-mét điện động/sắt điện động trong mạch 1 pha và 3 pha; cấu tạo công tơ điện cảm ứng.
  • Bài 3: Sử dụng các loại máy đo thông dụng: Hướng dẫn quy trình vận hành đồng hồ vạn năng (VOM), Mêgômmét ($M\Omega$), Ampe kìm, Dao động ký (Oscilloscope) và Máy biến dòng điện đo lường (BI).
flowchart TD
    A["Bài Mở Đầu: Đại cương & Lý thuyết sai số"] --> B["Bài 1: Cơ cấu đo cơ điện (Từ điện, Điện từ, Điện động, Cảm ứng)"]
    B --> C["Bài 2: Mạch đo đại lượng cơ bản (I, U, R, L, C, f, P, A)"]
    C --> D["Bài 3: Thiết bị & Máy đo thực tế (VOM, Megohmmeter, Ampe kìm, Oscilloscope, BI)"]

Kiến thức nền tảng được xây dựng

  • Phương trình toán học mô tả quan hệ giữa đại lượng cần đo, đại lượng mẫu và góc quay chỉ thị.
  • Các nguyên lý cân bằng mạch cầu một chiều và xoay chiều trong không gian phức ($Z_1 Z_3 = Z_2 Z_4$).
  • Cơ chế phân bố xác suất Gauss trong xử lý số liệu thống kê đo lường và kỹ thuật bù trừ nhiệt độ bằng vật liệu Constantan, Manganin.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Mắc nối tiếp Ampe kế ($R_A \to 0$), mắc song song Vôn kế ($R_V \to \infty$), cân chỉnh điểm không (zero adjustment) cho các cơ cấu kim và mạch cầu.
  • Kỹ năng phân tích: Tính toán sai số giới hạn, xác định hệ số công suất $\cos\varphi$, phân tích dạng sóng trên màn hình dao động ký.
  • Kỹ năng thực hành: Kiểm tra cách điện động cơ, máy biến áp và xử lý sự cố thiết bị trên lưới điện hạ thế.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình Đo lường điện áp dụng phương pháp sư phạm tích hợp giữa giảng dạy lý thuyết cơ sở và rèn luyện kỹ năng thực hành nghề nghiệp:

  • Phương pháp tiếp cận sư phạm: Nội dung được tổ chức theo tiến trình logic tuyến tính: từ việc nhận thức bản chất vật lý của phép đo và sai số, đến phân tích nguyên lý cấu tạo của từng cơ cấu chuyển đổi, sau đó đi sâu vào từng sơ đồ mạch đo cụ thể và kết thúc bằng việc làm chủ thiết bị đo thực tế trong xưởng.
  • Bài tập và tính toán kỹ thuật: Giáo trình tích hợp các bài toán thiết kế mạch đo thực tế như: tính toán điện trở sun phân dòng nhiều cấp cho Ampe kế, tính điện trở phụ nhân áp nhiều thang đo cho Vôn kế, xác định giá trị điện trở qua tỉ số nhánh cầu Wheatstone và Kelvin, tính toán hệ số suy giảm tần số và nhiệt độ.
  • Quy trình thực hành: Các nội dung bài học quy định thao tác chuẩn mực khi đo kiểm: trình tự đảo khóa chuyển mạch K trên điện thế kế một chiều, quy tắc sử dụng màn chắn tĩnh điện và cực phụ nối đất khi đo dòng rò cách điện cỡ $\mu\A$, kỹ thuật tạo cao áp bằng máy phát quay tay trên Mêgômmét.
  • Phương pháp đánh giá: Đánh giá kết quả học tập thông qua hai cấu phần:
    1. Đánh giá lý thuyết: Trả lời hệ thống câu hỏi kiểm tra cuối mỗi bài học về cấu tạo cơ cấu đo, ưu nhược điểm của các phương pháp đo trực tiếp/gián tiếp.
    2. Đánh giá thực hành: Kiểm tra kỹ năng chọn thang đo, thao tác đấu nối mạch đo an toàn, tốc độ đọc chỉ số và tính toán sai số của phép đo.
  • Hướng dẫn tự học: Người học sử dụng hệ thống sơ đồ giải thuật (như lưu đồ xử lý số liệu đo lường, sơ đồ nguyên lý mạch cầu) để tự ôn tập, đối chiếu các đặc tính kỹ thuật giữa các cơ cấu đo thông qua bảng tổng hợp tiêu chuẩn.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình mang các đặc trưng kỹ thuật và cập nhật gắn liền với thực tiễn sản xuất công nghiệp:

  • Định hướng phát triển công nghệ ứng dụng: Khác với các tài liệu lý thuyết thuần túy, giáo trình tập trung trực tiếp vào kết quả vận hành của mạch công suất, các hiện tượng từ trễ, từ dư gây sai số trên mạch xoay chiều, và giải pháp kỹ thuật xử lý tại hiện trường.
  • Kết hợp giữa kỹ thuật đo tương tự và đo hiện số: Tài liệu trình bày song song cơ cấu chỉ thị kim truyền thống (Analog) với các cơ cấu chỉ thị số (Digital) ứng dụng kỹ thuật vi xử lý ($\mu P$), các bộ biến đổi tương tự - số A/D, màn hình LED 7 thanh, LCD trong tần số kế và vôn kế số.
  • Kỹ thuật đo chuyên biệt trong công nghiệp: Giáo trình hệ thống hóa các phương pháp đo lường đặc thù như:
    • Đo điện trở siêu nhỏ bằng phương pháp 4 đầu dây (cầu kép Kelvin) nhằm triệt tiêu điện trở tiếp xúc và điện trở dây dẫn.
    • Phương pháp đo điện trở cách điện khối và cách điện mặt bằng mạch vòng bảo vệ (guard ring) dùng nguồn kilôvôn.
    • Đo công suất tải phi sin và tải 3 pha bằng phương pháp cơ điện (Oát-mét điện động) kết hợp biến dòng đo lường.
  • Tính đồng bộ với tiêu chuẩn nghề: Nội dung bám sát các tiêu chuẩn kỹ thuật hiện hành của hệ thống đào tạo nghề Điện công nghiệp, phục vụ trực tiếp công tác kiểm tra, bảo trì trạm biến áp, máy phát điện và động cơ công nghiệp.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Người học:
    • Sinh viên trình độ Cao đẳng nghề chuyên ngành Điện công nghiệp.
    • Học sinh trình độ Trung cấp nghề Điện công nghiệp và các ngành kỹ thuật liên quan như Kỹ thuật máy lạnh, Cơ điện tử, Tự động hóa.
  • Điều kiện tiên quyết: Người học bắt buộc phải hoàn thành các môn học nền tảng gồm An toàn lao động (nắm vững quy tắc an toàn điện, phòng chống điện giật) và Mạch điện (hiểu rõ định luật Ohm, Kirchhoff, dòng điện xoay chiều hình sin, công suất tác dụng và phản kháng).
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình chuẩn để biên soạn giáo án bài giảng lý thuyết, đề cương thực hành xưởng đo lường điện, xây dựng ngân hàng câu hỏi kiểm tra và tiêu chí đánh giá kỹ năng nghề.
  • Kỹ thuật viên và cán bộ kỹ thuật: Làm tài liệu tra cứu kỹ thuật tại các nhà máy, xí nghiệp trong công tác kiểm tra định kỳ điện trở tiếp địa, đo kiểm điện trở cách điện của máy điện và vận hành hệ thống đo đếm điện năng.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được biên soạn phục vụ đào tạo trình độ Cao đẳng nghề và Trung cấp nghề ngành Điện công nghiệp, đồng thời làm tài liệu tham khảo cho các nghề kỹ thuật điện khác.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành mô đun An toàn lao động và môn học Mạch điện để có kiến thức về an toàn kỹ thuật, giải tích mạch điện một chiều, mạch xoay chiều 1 pha và 3 pha.

3. Điểm khác biệt căn bản của giáo trình so với các tài liệu hàn lâm là gì?

Tài liệu tập trung vào công nghệ ứng dụng, giải thích nguyên lý gắn liền với việc phân tích mạch công suất thực tế và cách sử dụng các thiết bị đo thông dụng thay vì đi sâu vào chứng minh toán học phức tạp.

4. Làm thế nào để tự học và làm chủ nội dung giáo trình hiệu quả?

Người học cần kết hợp đọc lý thuyết nguyên lý hoạt động của các cơ cấu chỉ thị với việc phân tích sơ đồ mạch nguyên lý (như mạch sun, điện trở phụ, sơ đồ cầu đo), sau đó tự giải các bài tập tính toán sai số và trả lời câu hỏi ôn tập cuối bài.

5. Tài liệu có hướng dẫn sử dụng các thiết bị đo hiện đại không?

Có. Bài 3 của giáo trình dành riêng để hướng dẫn sử dụng các thiết bị đo thông dụng trong thực tế gồm đồng hồ vạn năng VOM, Mêgômmét, Ampe kìm, Dao động ký (Oscilloscope) và Máy biến áp đo lường (máy biến dòng).

Kết luận (150 từ)

Giáo trình Đo lường điện (MĐ13) của Trường Cao đẳng nghề Hà Nam cung cấp hệ thống tri thức hoàn chỉnh và chuẩn mực về kỹ thuật đo lường điện công nghiệp. Giá trị cốt lõi của tài liệu nằm ở việc kết hợp chặt chẽ giữa lý thuyết cơ sở đo lường học, các định luật điện từ với kỹ năng sử dụng thiết bị đo đạc trong thực tế sản xuất.

Lộ trình học tập được thiết kế khoa học: bắt đầu từ việc nắm vững bản chất sai số phép đo, hiểu rõ cấu tạo các cơ cấu chỉ thị cơ điện, làm chủ các sơ đồ mạch đo đại lượng cơ bản ($U, I, R, L, C, f, P, A$), và hoàn thiện kỹ năng vận hành các thiết bị đo chuyên dụng như VOM, Ampe kìm, Mêgômmét và Dao động ký. Người học có thể khai thác thêm danh mục "Tài liệu cần tham khảo" tại trang 73 của giáo trình để mở rộng kiến thức chuyên sâu.
