Tổng quan về giáo trình

Giáo trình thực hành lắp đặt và tính toán mạng điện hạ áp là tài liệu đào tạo chuyên môn thuộc khối kiến thức kỹ thuật cơ sở và chuyên ngành trong chương trình đào tạo kỹ sư, cử nhân ngành Kỹ thuật Điện, Kỹ thuật Điện - Điện tử và Hệ thống Năng lượng. Tài liệu được biên soạn nhằm chuẩn hóa các kỹ năng thực nghiệm, chuyển tiếp từ các mô hình lý thuyết mạch, trường điện từ sang quy trình thi công, lắp đặt và kiểm tra an toàn hệ thống điện sinh hoạt và điện công nghiệp công suất nhỏ.

Mục tiêu học tập (Learning Outcomes) của giáo trình tập trung vào việc trang bị cho người học năng lực:

  • Phân tích, biểu diễn và chuyển đổi chính xác giữa sơ đồ nguyên lý, sơ đồ đơn tuyến và sơ đồ đi dây thực tế theo các tiêu chuẩn kỹ thuật hiện hành.
  • Tính toán lựa chọn tiết diện dây dẫn, khí cụ đóng cắt - bảo vệ (cầu chì, áp-tô-mát, MCCB) thỏa mãn các điều kiện phát nóng liên tục, khả năng chịu quá tải và giới hạn độ sụt áp cho phép.
  • Thực hiện quy trình thi công lắp ráp hệ thống dây dẫn nổi, đi dây âm tường trong ống luồn và lắp đặt cáp trên máng dẫn cho phụ tải một pha và ba pha.
  • Áp dụng các quy tắc an toàn điện, vận hành quy trình kiểm tra nguội (bằng đồng hồ VOM) và kiểm tra có tải theo đúng tiêu chuẩn kỹ thuật.

Cấu trúc giáo trình tiếp cận theo mô hình kết hợp chặt chẽ giữa cơ sở lý thuyết tính toán, tiêu chuẩn kỹ thuật hóa và các bài thực hành định hình theo quy trình thao tác chuẩn (SOP). Điểm đặc thù của tài liệu là việc tích hợp hệ thống bảng tra cứu kỹ thuật thực tế của các nhà sản xuất dây cáp điện (như CADIVI), các tiêu chuẩn quốc gia (TCVN) song song với tiêu chuẩn quốc tế (IEC), cùng các biểu mẫu phiếu báo cáo kết quả thực hành chuẩn hóa phục vụ công tác đánh giá kỹ năng sinh viên.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung trích xuất tập trung vào 3 bài thực hành kỹ thuật chuyên sâu với tính chất nâng cao dần về độ phức tạp và yêu cầu kỹ thuật:

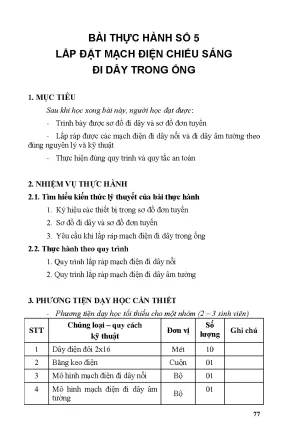

[Bài thực hành số 5: Lắp đặt mạch điện chiếu sáng đi dây trong ống]
  │
  ├─► Phân biệt kết cấu đi dây nổi và đi dây âm tường
  ├─► Chuẩn hóa ký hiệu thiết bị theo TCVN và IEC
  └─► Quy trình 11 bước lắp ráp mạch đơn công tắc và mạch điều khiển đa vị trí / Dimmer
        │
        ▼
[Bài thực hành số 6: Tính toán lắp đặt mạch điện chiếu sáng một pha trong sinh hoạt]
  │
  ├─► Phân phối tải đường dây trục chính vs. Tủ phân phối tập trung
  ├─► Phương pháp tính toán chọn dây dẫn theo dòng phát nóng và hệ số hiệu chỉnh Khc
  ├─► Thiết kế mặt bằng, sơ đồ đơn tuyến, bảng dự trù vật tư căn hộ
  └─► Quy trình thi công công trình: Đi dây nổi (10 bước) và âm tường (12 bước)
        │
        ▼
[Bài thực hành số 7: Tính toán lắp đặt mạch điện ba pha công suất nhỏ]
  │
  ├─► Phân loại cấu trúc mạng ba pha: TT, IT, TN (TN-C, TN-C-S, TN-S)
  ├─► Phương pháp xác định dòng tính toán Itải với hệ số a, b, c, d, e
  ├─► Lựa chọn tiết diện dây theo chữ cái (B, C, D, E, F) và hệ số hiệu chỉnh f = f1.f2.f3
  ├─► Phối hợp thiết bị bảo vệ (cầu chì GI, áp-tô-mát) và kiểm tra độ sụt áp ΔU%
  └─► Thi công lắp đặt máng cáp và tủ điện cấp nguồn phân xưởng cơ khí

  • Bài thực hành số 5 - Lắp đặt mạch điện chiếu sáng đi dây trong ống: Cung cấp kiến thức về cấu tạo, chức năng của hệ thống đi dây nổi (ống luồn, co C, co T, đầu nối thẳng, móc đỡ, bảng điện chính, bảng điện phụ, hộp nối dây) và hệ thống đi dây âm tường (ống nhựa cứng PVC, hộp box âm tường, đế âm). Trình bày bảng đối chiếu ký hiệu thiết bị điện giữa TCVN và IEC. Xác định quy trình 11 bước lắp ráp mạch điện chiếu sáng. Cung cấp ví dụ thực nghiệm điều khiển đèn hai vị trí (công tắc 3 chấu), điều khiển độ sáng phụ tải bằng Dimmer và kiểm tra nguội/kiểm tra vận hành mạch điện.

  • Bài thực hành số 6 - Tính toán lắp đặt mạch điện chiếu sáng một pha trong sinh hoạt: Phân tích ưu nhược điểm của hai giải pháp phân phối phụ tải: phân phối tải từ đường dây chính và phân phối tải từ tủ điện chính tập trung. Trình bày công thức tính dòng định mức cho tải xoay chiều ($I_{đm} = \frac{P_{đm}}{U_{đm} \cdot \eta_{đm} \cdot \cos\varphi_{đm}}$) và tải thuần trở ($I_{đm} = \frac{P_{đm}}{U_{đm}}$). Cung cấp bảng thông số kỹ thuật dây đôi mềm VCm, dây đơn VC của CADIVI và bảng hệ số hiệu chỉnh $K_{hc}$ theo số lượng dây luồn trong ống (từ 3 dây trở xuống $K_{hc}=0{,}70$ đến trên 61 dây $K_{hc}=0{,}34$). Hướng dẫn quy trình 7 bước tính toán - thiết kế bản vẽ căn hộ (phòng khách, phòng ngủ, bếp, khu vệ sinh), lập bảng dự trù vật tư kèm hệ số dự phòng 20%, cùng quy trình thi công thực tế cho công trình xây dựng (10 bước với dây nổi, 12 bước với dây âm tường chia theo giai đoạn thi công hồ thô và sơn hoàn thiện).

  • Bài thực hành số 7 - Tính toán lắp đặt mạch điện ba pha công suất nhỏ: Phân loại các hệ thống phân phối hạ áp: mạng TT (dây trung tính nối đất vận hành $R_0$, vỏ thiết bị nối đất bảo vệ $R_P$), mạng IT (trung tính cách ly, vỏ nối PE), mạng TN gồm các biến thể TN-C (dây trung tính PEN chung), TN-C-S (kết hợp chung và riêng) và TN-S (dây N và PE tách riêng từ nguồn). Trình bày phương pháp tính dòng điện sử dụng $I_{tải} = P_{đm} \cdot a \cdot b \cdot c \cdot d \cdot e$, phương pháp chọn dây dẫn thông qua phân nhóm bố trí lắp đặt theo chữ cái (B, C, D, E, F), hệ số suy giảm $f = f_1 \cdot f_2 \cdot f_3$ (hiệu chỉnh theo kết cấu lắp đặt $f_1$, nhiệt độ môi trường $f_2$, số lượng cáp liền kề $f_3$). Cung cấp phương pháp phối hợp chọn thiết bị bảo vệ cầu chì loại GI, áp-tô-mát tiêu chuẩn NFC 61400/NFC 61410 và công thức kiểm tra độ sụt áp: $$\Delta U = b \cdot \frac{L \cdot I_{tải}}{S} (\rho \cos\varphi + X \sin\varphi)$$ Ứng dụng tính toán thực tế cho phân xưởng cơ khí gồm 3 máy tiện (M1: 5 kW, M2: 7 kW, M3: 5,5 kW) lắp đặt trên hệ thống máng cáp.

Kiến thức nền tảng được xây dựng

  • Lý thuyết phân phối và tiếp địa an toàn: Mô hình hóa các cơ chế bảo vệ chống chạm điện gián tiếp, tiếp xúc điện và nguyên lý nối đất của các sơ đồ lưới điện hạ áp quốc gia (mạng TT) và mạng nội bộ xí nghiệp (mạng TN-S).
  • Nguyên lý tính toán nhiệt và cơ học của dây dẫn: Xác định giới hạn phát nóng của chất cách điện nhựa PVC, sự suy giảm khả năng tản nhiệt khi đi nhiều dây trong ống luồn hoặc máng dẫn, và tác động của nhiệt độ môi trường (từ $10^\circ\text{C}$ đến $80^\circ\text{C}$).
  • Nguyên tắc bảo vệ phối hợp khí cụ điện: Cơ chế phối hợp giữa dòng tải tính toán ($I_{tải}$), dòng định mức khí cụ bảo vệ ($I_n$) và dòng điện cho phép hiệu chỉnh của dây dẫn ($I_z$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Kỹ thuật đọc, lập sơ đồ mặt bằng, sơ đồ đơn tuyến, sơ đồ nối dây; kỹ thuật uốn, cắt, lắp ống luồn PVC, kéo cáp, đấu nối hộp nối dây, hộp box âm tường, lắp đặt bảng điện và phân phối máng cáp. Kỹ thuật sử dụng đồng hồ vạn năng (VOM) xác định thứ tự đầu dây và kiểm tra thông mạch, ngắn mạch trước khi cấp nguồn.
  • Kỹ năng phân tích (Analytical skills): Năng lực tính toán thông số phụ tải thực tế, tra cứu và xử lý các bảng số liệu kỹ thuật đa biến (hệ số đồng thời, hệ số dự trữ, hệ số hiệu chỉnh môi trường), kiểm tra điều kiện sụt áp kỹ thuật $\Delta U% \le 3%$ đối với chiếu sáng và $\Delta U% \le 5% - 8%$ đối với các phụ tải động lực.
  • Kỹ năng thực hành tổng hợp (Practical competencies): Khả năng lập bảng dự trù vật tư, tính toán chiều dài dây dẫn kèm hệ số tổn hao kỹ thuật (20%), phân bổ thời gian thi công điện theo tiến độ hoàn thiện của công trình xây dựng dân dụng và công nghiệp.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp tiếp cận sư phạm định hướng thực hành (Competency-Based Training), gắn kết giữa bài toán lý thuyết kỹ thuật và thao tác hiện trường.

┌────────────────────────────────────────────────────────┐
│   Bước 1: Nghiên cứu lý thuyết & Tra cứu bảng chuẩn     │
│   (TCVN/IEC, Bảng CADIVI, Hệ số hiệu chỉnh Khc, f1-f3)  │
└──────────────────────────┬─────────────────────────────┘
                           │
                           ▼
┌────────────────────────────────────────────────────────┐
│   Bước 2: Lập thiết kế & Tính toán thông số kỹ thuật   │
│   (Sơ đồ đơn tuyến, Sơ đồ đi dây, Bảng dự trù vật tư)   │
└──────────────────────────┬─────────────────────────────┘
                           │
                           ▼
┌────────────────────────────────────────────────────────┐
│   Bước 3: Thi công lắp ráp mô hình (Nhóm 2-3 SV)       │
│   (Gia công đường ống/máng, luồn dây, đấu nối thiết bị)│
└──────────────────────────┬─────────────────────────────┘
                           │
                           ▼
┌────────────────────────────────────────────────────────┐
│   Bước 4: Kiểm tra an toàn kỹ thuật                    │
│   (Kiểm tra nguội bằng VOM -> Đóng điện vận hành)      │
└──────────────────────────┬─────────────────────────────┘
                           │
                           ▼
┌────────────────────────────────────────────────────────┐
│   Bước 5: Đánh giá & Hoàn thiện báo cáo                │
│   (Đối chiếu kết quả tính toán - đo đạc trên Phiếu)    │
└────────────────────────────────────────────────────────┘
  • Tổ chức thực hành theo nhóm tiêu chuẩn: Mỗi trạm thực hành được cấu hình tối thiểu cho một nhóm từ 2 đến 3 sinh viên, sử dụng đầy đủ các trang thiết bị: bàn gá mô hình (kích thước $600 \times 900\text{ mm}$), bảng điện nhựa, mô hình đi dây nổi/âm tường, đồng hồ VOM, ống luồn, máng dây, cáp VCm, VC, CVV và các khí cụ đóng cắt bảo vệ.
  • Bài tập tính toán và Case Studies thực tế:
    • Case study dân dụng: Bài toán thiết kế toàn diện mạng điện cho căn hộ đơn tầng (chiều cao $3\text{ m}$), bao gồm phân loại và cấp nguồn cho hệ thống đèn chiếu sáng, quạt trần, máy lạnh 1 HP, tủ lạnh 1,5 HP, máy nước nóng $1200\text{ W}$, bếp điện $2\text{ kW}$.
    • Case study công nghiệp: Bài toán thiết kế cấp nguồn phân xưởng cơ khí gồm 3 động cơ máy tiện $5\text{ kW}$, $7\text{ kW}$ và $5{,}5\text{ kW}$, đặt cáp trên hệ thống thang máng cáp.
  • Phương pháp đánh giá và kiểm soát an toàn: Áp dụng biểu mẫu "Phiếu báo cáo kết quả thực hành" chuẩn hóa cho từng bài. Đánh giá kết quả của sinh viên thông qua hai giai đoạn độc lập:
    1. Đánh giá tính toán thông số lý thuyết và kiểm tra nguội mạch điện (xác định ngắn mạch, chạm vỏ bằng thang đo trở kháng của VOM);
    2. Đánh giá hoạt động thực tế của hệ thống sau khi được giảng viên kiểm duyệt an toàn và cho phép cấp nguồn.

Điểm nổi bật và cập nhật

Nội dung giáo trình thể hiện tính chuẩn hóa kỹ thuật và khả năng ứng dụng thực tế thông qua các yếu tố:

Tiêu chí Chi tiết triển khai trong giáo trình Dữ liệu kỹ thuật trích xuất
Chuẩn hóa hệ thống ký hiệu Tích hợp song song tiêu chuẩn Việt Nam và quốc tế Bảng đối chiếu TCVN và IEC cho các thiết bị: nút nhấn, công tắc đơn, công tắc 3-4 chấu, CB, chuông điện, tải sinh hoạt.
Dữ liệu kỹ thuật nhà sản xuất Sử dụng trực tiếp thông số vật lý từ catalog CADIVI Bảng tra cứu cáp VCm (ruột đồng mềm, bọc PVC, $2 \times 0{,}5$ đến $2 \times 2{,}5\text{ mm}^2$); Cáp đơn VC ($1{,}0$ đến $7{,}0\text{ mm}^2$); Cáp lực CVV 1-2-3 lõi điện áp $660\text{ V}$.
Quy chuẩn thi công xây dựng Phân định rõ ràng tiến độ thi công điện theo giai đoạn xây thô Quy trình 12 bước đi dây âm tường: đặt ống/đế âm trước khi tô tường bằng hồ già; luồn dây và đấu nối sau khi hoàn thiện trước khi sơn phủ.
Phương pháp tính toán đa yếu tố Tính toán dòng tải và suy giảm công suất dây dẫn đầy đủ Công thức xác định $I_{tải}$ thông qua 5 hệ số ($a, b, c, d, e$); xác định hệ số suy giảm nhiệt và môi trường $f = f_1 \cdot f_2 \cdot f_3$.
  • Liên hệ thực tiễn lưới điện Việt Nam: Giáo trình làm rõ phạm vi áp dụng của từng cấu trúc mạng điện: mạng TT được sử dụng thống nhất trên toàn bộ lưới điện hạ áp quốc gia; mạng TN-S được cấu hình từ tủ phân phối chính hạ áp sau trạm biến áp phục vụ nhà máy, xí nghiệp và các công trình yêu cầu mức độ bảo vệ an toàn cao.
  • Tiêu chuẩn an toàn lắp đặt: Đưa ra các quy định cụ thể như mật độ dây luồn trong ống không được vượt quá 75% diện tích mặt cắt ống; khoảng cách lắp đặt bảng điện tiêu chuẩn cách sàn $1{,}5\text{ m}$; khoảng cách ổ cắm chân tường cách sàn $0{,}3\text{ m}$; cấm bố trí bảng điện bên trong khu vực phòng tắm.

Đối tượng sử dụng giáo trình

  • Sinh viên bậc Đại học và Cao đẳng: Sinh viên năm thứ 2 hoặc năm thứ 3 thuộc các chuyên ngành: Kỹ thuật Điện, Kỹ thuật Điều khiển và Tự động hóa, Công nghệ Kỹ thuật Công trình Xây dựng (khối cơ điện công trình - MEP).
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần Lý thuyết Mạch điện, An toàn điện, Vẽ kỹ thuật điện và Đo lường điện cơ bản.
  • Giảng viên chuyên ngành: Tài liệu đóng vai trò là đề cương chi tiết phục vụ giảng dạy các buổi thực hành tại xưởng, cung cấp khung quy trình 10-12 bước để hướng dẫn sinh viên thao tác chuẩn, đồng thời sử dụng hệ thống biểu mẫu phiếu báo cáo để đánh giá năng lực học phần.
  • Kỹ sư và kỹ thuật viên thi công: Tài liệu cung cấp các công thức tính toán ngắn gọn, phương pháp tra cứu nhanh tiết diện dây theo công suất kinh nghiệm (như dây VC 1,0 cho đèn/quạt; VC 2,0 cho ổ cắm; VC 3,0 cho bếp điện; VC 5,0 cho động cơ bơm đến 3 HP) và phương pháp xác định dòng cho phép của khí cụ đóng cắt hạ áp.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ sinh viên khối ngành kỹ thuật điện tại các trường đại học, cao đẳng, các học viên học nghề điện dân dụng - công nghiệp và kỹ sư phụ trách thiết kế, thi công hệ thống cơ điện (MEP).

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức về phân tích mạch điện một pha, ba pha xoay chiều, cách tính công suất ($P, Q, S$), hệ số công suất $\cos\varphi$, các quy định cơ bản về an toàn điện và kỹ năng sử dụng đồng hồ đo VOM.

3. Điểm khác biệt của tài liệu này so với các giáo trình lý thuyết thuần túy?

Tài liệu tích hợp trực tiếp dữ liệu kỹ thuật thương mại thực tế của nhà sản xuất cáp CADIVI, chuẩn hóa quy trình thi công theo các bước logic (phân tách rõ thi công giai đoạn hồ thô và giai đoạn hoàn thiện sơn), kết hợp đồng thời việc đối chiếu tiêu chuẩn TCVN và IEC.

4. Làm sao để tự học và khai thác nội dung hiệu quả?

Người học nên nghiên cứu trước các bảng số liệu kỹ thuật ($K_{hc}, f_1, f_2, f_3$), tự giải lại các ví dụ tính toán mạng điện căn hộ và phân xưởng cơ khí trong tài liệu, sau đó thực hiện tuần tự việc lập sơ đồ đơn tuyến, sơ đồ đi dây trước khi tiến hành lắp ráp trên mô hình thực tế.

5. Có tài liệu bổ trợ nào kèm theo trong cấu trúc bài học?

Mỗi bài học đều tích hợp sẵn: danh mục phương tiện dạy học tối thiểu cho nhóm, bảng thông số kỹ thuật dây dẫn, bảng ký hiệu bản vẽ tiêu chuẩn và mẫu Phiếu báo cáo kết quả thực hành có phân mục đánh giá chi tiết giữa sinh viên và giảng viên.

Kết luận

Giáo trình thực hành lắp đặt và tính toán mạng điện hạ áp cung cấp hệ thống kiến thức hoàn chỉnh từ phân tích sơ đồ, tính chọn thiết bị đến quy trình lắp ráp, nghiệm thu mạng điện một pha và ba pha. Giá trị cốt lõi của tài liệu nằm ở tính chuẩn hóa kỹ thuật, sự chuẩn xác trong việc áp dụng các tiêu chuẩn TCVN, IEC và tính tương thích cao với thực tế thi công ngành điện.

Lộ trình học tập đề xuất:

  1. Nắm vững kỹ thuật nhận dạng thiết bị, đọc bản vẽ ký hiệu TCVN/IEC và quy trình lắp đặt mạch chiếu sáng cơ bản (Bài 5).
  2. Làm chủ phương pháp tính toán phụ tải, lựa chọn dây dẫn theo điều kiện phát nóng, lập dự trù vật tư và thi công hệ thống điện sinh hoạt (Bài 6).
  3. Nâng cao năng lực phân tích cấu trúc lưới điện TT/TN-S, tính toán dây dẫn theo các hệ số môi trường phức hợp và lắp đặt máng cáp công nghiệp ba pha (Bài 7).

Tài liệu bổ trợ khuyến nghị sử dụng kèm theo: Các tiêu chuẩn kỹ thuật quốc gia về lắp đặt điện hạ áp, sổ tay tra cứu thiết bị đóng cắt của các hãng sản xuất và quy chuẩn kỹ thuật an toàn điện hiện hành.
