Tổng quan về giáo trình

Giáo trình: Mạch điện chiếu sáng cơ bản do Kỹ sư Phạm Thúy An biên soạn, phục vụ công tác đào tạo chuyên ngành Kỹ thuật Điện, Điện dân dụng và Công nghiệp tại Trường Cao đẳng nghề Xây dựng. Tài liệu được thiết kế nhằm cung cấp hệ thống kiến thức chuyên môn về nguyên lý hoạt động, phương pháp lắp đặt và quy trình bảo dưỡng các hệ thống chiếu sáng dân dụng lẫn công nghiệp.

Mục tiêu học tập của giáo trình được xác định cụ thể qua các chuẩn đầu ra:

  • Về lý thuyết: Học viên giải thích được cấu tạo, thông số kỹ thuật và cơ chế phóng điện, phát quang của các nguồn sáng phổ biến (đèn huỳnh quang, halogen, cao áp thủy ngân, đèn quảng cáo neon); đọc và phân tích được sơ đồ nguyên lý, sơ đồ lắp đặt mạch điện chiếu sáng đa vị trí.
  • Về thực hành: Học viên thực hiện đúng quy trình gá lắp thiết bị trên panel, đi dây qua ống bảo vệ PVC, sử dụng thành thạo các thiết bị đo kiểm (đồng hồ vạn năng VOM, Mê-ôm kế) để chẩn đoán hư hỏng, sửa chữa mạch điện và quấn phục hồi cuộn chấn lưu đạt chuẩn kỹ thuật.

Giáo trình tiếp cận theo mô hình đào tạo nghề tích hợp (kết hợp chặt chẽ giữa lý thuyết chuyên môn và quy trình thao tác xưởng). Điểm đặc thù của tài liệu là sự cụ thể hóa từng bài giảng thành các bảng biểu định mức vật tư, danh mục dụng cụ thao tác, các bước kỹ thuật tuyến tính và tiêu chí đánh giá sản phẩm thực hành. Cấu trúc bài học liên kết trực tiếp với các bộ đề thi kỹ năng thực hành chuẩn mực từ 60 đến 150 phút.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Căn cứ vào cấu trúc nội dung từ Bài 9 đến Bài 17 và hệ thống đề kiểm tra, các chủ đề trọng tâm của giáo trình bao gồm:

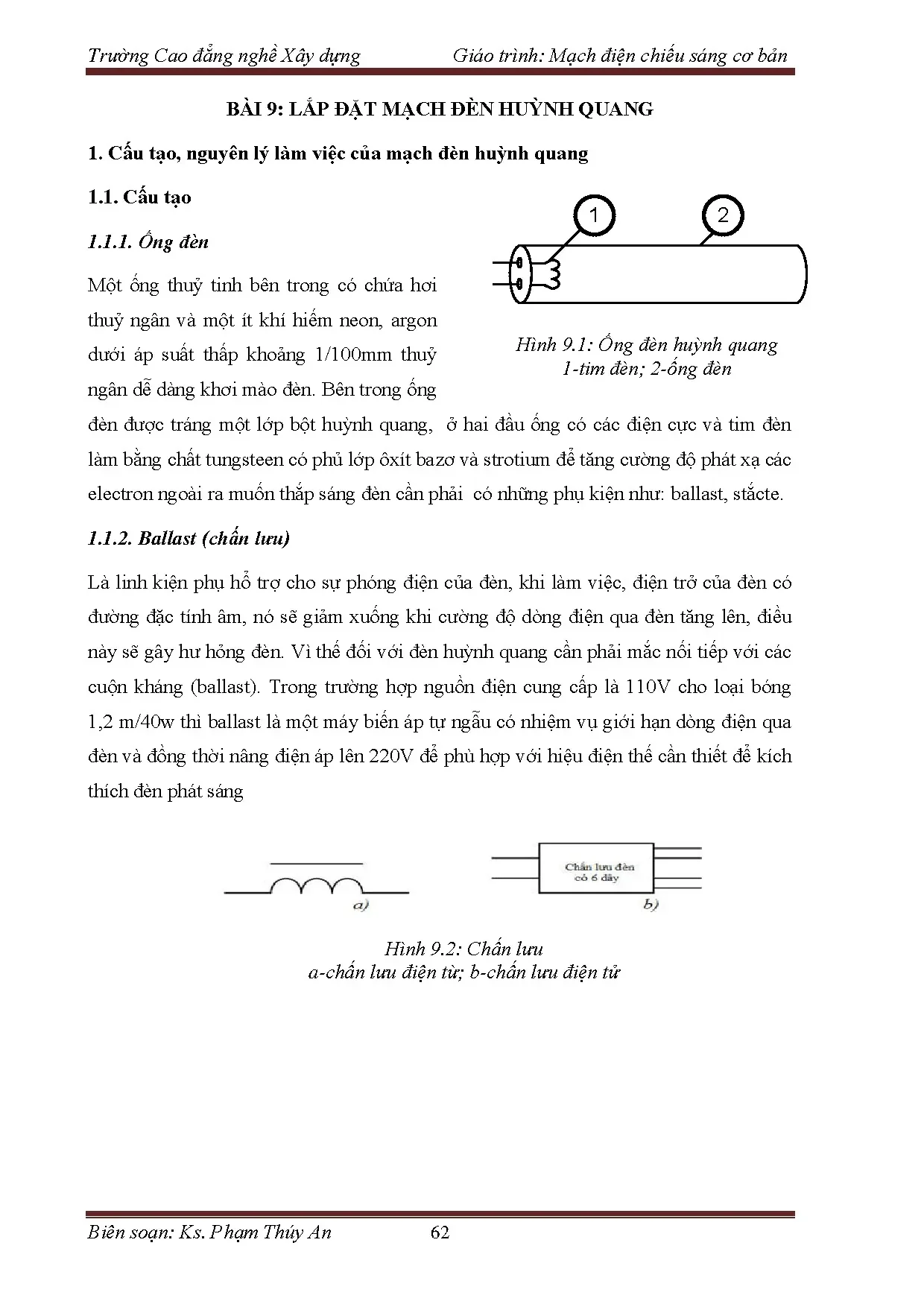

  • Bài 9 & Bài 10 - Lắp đặt và sửa chữa mạch đèn huỳnh quang: Trình bày cấu tạo bóng đèn chứa hơi thủy ngân, khí hiếm neon/argon ở áp suất thấp (khoảng 1/100 mmHg), tim đèn vonfram/tungsten phủ oxit bazơ và stronti; vai trò của chấn lưu điện từ/điện tử và stắcte có tụ 0,02 µF; quy trình lắp đặt máng đèn đơn, chao inox/tôn, chao đôi có lồng bảo vệ; bảng 6 hiện tượng hư hỏng điển hình (đèn sáng 2 đầu, chấn lưu phát tiếng kêu, nhấp nháy khi tắt do đấu nhầm dây nguội) và quy trình xử lý 3 bước.
  • Bài 11 - Lắp đặt mạch đèn cao áp thủy ngân: Cấu tạo bóng kép gồm bóng thạch anh chịu nhiệt (vận hành đến 6000°C) và vỏ thủy tinh ngoài tráng phốt-pho; nguyên lý mồi hồ quang nhờ mạch xung kích biến áp, đi-ốt D, điện trở R, tụ C2 và khe phóng điện SG (Spark Gap) sinh áp 400–800V; lựa chọn chao đèn chiếu sâu nhà xưởng hoặc chao chiếu hắt sân khấu, biển quảng cáo.
  • Bài 12 - Quấn cuộn chấn lưu đèn cao áp thủy ngân: Quy trình gia công cơ - điện gồm tháo phe mạch từ bằng búa cao su/gỗ; kỹ thuật cắt đếm vòng dây; đo tiết diện dây e-may và kích thước trụ từ bằng thước kẹp; quy trình vận hành máy quấn dây; đo kiểm tra cách điện bằng Mê-ôm kế và phương pháp thêm/bớt số vòng để cân chỉnh tổng trở.
  • Bài 13 - Lắp đặt mạch đèn halogen: Cơ chế vỏ thủy tinh thạch anh chịu áp suất 5–7 bar, nhiệt độ bốc hơi của khí halogen (Iod, Brôm) trên 250°C; chu trình hóa học hoàn nguyên vonfram ở vùng nhiệt độ trên 1450°C; quy trình thi công mạch halogen trên panel và kỹ thuật kiểm tra khi sụt áp nguồn ($U_l < U_{đm}$).
  • Bài 14 & Bài 15 - Lắp đặt và sửa chữa mạch đèn trang trí quảng cáo (Neon sign): Cấu tạo ống thủy tinh phóng điện cực lạnh đường kính 10–45 mm, chiều dài tiêu chuẩn 6 m; bảng phổ màu khí nạp (Neon: đỏ-cam, Azote: vàng-cam, $\text{CO}_2$: xanh nhạt, Helium: hồng tươi, hơi thủy ngân: xanh tím, Krypton: xanh da trời, Hydro: xanh lá); vận hành máy biến áp tăng áp lên đến 15 kV; kiểm tra điện trở cuộn chấn lưu chuẩn (~50 $\Omega$).
  • Bài 16 & Bài 17 - Mạch điện chiếu sáng điều khiển đa điểm: Sơ đồ nguyên lý và sơ đồ lắp đặt mạch đèn cầu thang sử dụng 02 công tắc ba cực; mạch điều khiển tuần tự chuyển tiếp đèn tầng hầm 3 cấp; bảng phân tích giới hạn của công tắc phụ thuộc trạng thái.

Kiến thức nền tảng được xây dựng

  1. Lý thuyết phóng điện và phát quang trong chất khí: Cơ chế ion hóa chất khí dưới điện trường cao áp, sự phát xạ điện tử từ điện cực nung nóng và bức xạ tia cực tím kích hoạt lớp bột huỳnh quang.
  2. Nguyên lý cảm ứng điện từ và quá áp tự cảm: Hiện tượng ngắt mạch đột ngột của thanh lưỡng kim stắcte kết hợp cuộn kháng sinh sức điện động tự cảm cao kích thích phóng điện; chức năng biến áp tự ngẫu nâng áp mồi khi nguồn cung cấp là 110V.
  3. Hiện tượng hoàn nguyên kim loại: Chu trình phản ứng thuận nghịch Vonfram – Halogen ngăn chặn sự bám đọng kim loại lên thành vỏ bóng, duy trì quang thông và kéo dài tuổi thọ tim đèn.
  4. Nguyên lý chuyển mạch logic: Phân tích đường dẫn dòng điện trong mạch điều khiển 2 vị trí và mạch chiếu sáng tầng hầm nhiều cấp.

Kỹ năng phát triển

  • Kỹ năng cơ khí và thi công: Lấy dấu định vị, sử dụng mũi khoan Ф6, đóng tắc-kê âm tường, cân chỉnh thăng bằng thiết bị bằng thước thủy li-vô; luồn dây đơn $1 \times 1{,}5\text{ mm}^2$ qua hệ thống ống dẫn PVC và khớp nối.
  • Kỹ năng đo kiểm và chẩn đoán: Sử dụng đồng hồ vạn năng (VOM) ở thang đo $\times 1$ kiểm tra thông mạch tim đèn/công tắc, thang $\times 10\text{k}$ và Mê-ôm kế để đo điện trở cách điện giữa cuộn dây với vỏ kim loại/lõi thép.
  • Kỹ năng gia công và quấn dây: Lấy số liệu kỹ thuật cuộn dây cũ, tạo khuôn quấn, điều khiển máy quấn dây e-may phẳng đều, hiệu chỉnh tổng trở theo mẫu gốc; sử dụng kìm ép cốt thủy lực nối thẳng cáp tiết diện $16\text{ mm}^2$.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp đào tạo nghề theo tiến trình 4 giai đoạn chuẩn mực:

[Lý thuyết cấu tạo & Nguyên lý]
              ↓
[Bảng định mức Dụng cụ & Vật tư]
              ↓
[Quy trình thao tác kỹ thuật theo bước]
              ↓
[Thực hành Panel & Đánh giá theo tiêu chí]

Mỗi bài học đều tích hợp danh mục trang thiết bị rõ ràng. Ví dụ, bài thực hành lắp ráp mạch huỳnh quang quy định cụ thể số lượng dụng cụ (kìm tuốt dây, kìm điện, kìm cắt, tuốc nơ vít 2 cạnh, 4 cạnh) và định mức vật tư ($10\text{ m}$ dây dẫn $1{,}5\text{ mm}^2$, $10\text{ m}$ ống PVC, 5 khớp nối, 20 ốc vít, bảng điện và bộ đèn).

Hệ thống đánh giá kỹ năng được lượng hóa thông qua 5 đề kiểm tra thực hành có giới hạn thời gian:

  • Đề 1 (60 phút): Quy trình và kỹ năng nối dây dẫn đơn lõi một sợi tiết diện $2{,}5\text{ mm}^2$.
  • Đề 2 (60 phút): Nối thẳng cáp điện $16\text{ mm}^2$ bằng kìm ép cốt thủy lực chuyên dụng.
  • Đề 3 (120 phút): Lắp đặt hoàn thiện mạch đèn sợi đốt trên panel thực hành.
  • Đề 4 (150 phút): Lắp ráp hoàn thiện mạch đèn huỳnh quang máng đơn/đôi trên panel.
  • Đề 5 (90 phút): Quy trình kiểm tra, chẩn đoán và khắc phục lỗi hỏng mạch đèn huỳnh quang.

Quy trình xử lý sự cố trong giáo trình được tiêu chuẩn hóa thành 3 bước logic:

  1. Bước 1 - Phán đoán và kết luận hư hỏng: Quan sát hiện tượng thực tế (đèn không sáng, sáng yếu, nhấp nháy, phát tiếng ồn) và tra cứu bảng nguyên nhân kỹ thuật.
  2. Bước 2 - Kiểm tra: Dùng bút thử điện, thang đo điện áp/điện trở của VOM và Mê-ôm kế để xác định chính xác linh kiện hoặc điểm đấu nối suy hao.
  3. Bước 3 - Thay thế/Sửa chữa: Tiến hành sửa chữa hoặc thay mới linh kiện có cùng thông số định mức kỹ thuật.

Điểm nổi bật và cập nhật

  • Thông số kỹ thuật định lượng chi tiết: Giáo trình đưa ra các số liệu vật lý cụ thể phục vụ trực tiếp cho việc tính toán và kiểm tra, như áp suất khí hiếm $1/100\text{ mmHg}$, điện dung tụ stắcte $0{,}02\text{ }\mu\text{F}$, thời gian khởi động bóng $2–5\text{ giây}$, nhiệt độ làm việc của bóng thạch anh cao áp đạt đến $6000^\circ\text{C}$, điện trở chấn lưu đèn quảng cáo đạt chuẩn khoảng $50\text{ }\Omega$ (nếu $R = 0\text{ }\Omega$ là chạm chập).
  • Quy trình gia công phục hồi chấn lưu: Khác với các tài liệu chỉ hướng dẫn thay thế linh kiện, giáo trình cung cấp quy trình chi tiết về tháo phe từ, cắt đếm số vòng dây, đo đường kính dây bằng thước cặp và cân chỉnh tổng trở cuộn chấn lưu bằng máy quấn dây chuyên dụng.
  • Quy chuẩn an toàn điện cao thế nghiêm ngặt: Đối với mạch đèn quảng cáo neon sign $15\text{ kV}$, tài liệu đặt ra các yêu cầu kỹ thuật bắt buộc: biến thế đặt trong hộp kim loại nối đất bảo vệ, dây dẫn đi trên buli sứ cách điện cách mặt đất tối thiểu $6\text{ m}$, cách cửa sổ và ban công ít nhất $1\text{ m}$.
  • Phân loại chao đèn đa dạng theo mục đích sử dụng: Trình bày chi tiết đặc tính phản quang và độ bền của chao đơn inox, chao tôn sơn tĩnh điện, chao đôi có lồng bảo vệ, chao đèn nhà xưởng chống côn trùng và chao đèn chiếu hắt biển quảng cáo.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Dành cho học viên hệ cao đẳng nghề, trung cấp nghề thuộc các nhóm ngành: Điện công nghiệp, Điện dân dụng, Lắp đặt thiết bị điện công trình và Kỹ thuật xây dựng.
  • Yêu cầu kiến thức nền tảng: Học viên cần hoàn thành các bài học cơ sở về an toàn điện cơ bản, kỹ năng sử dụng dụng cụ cơ khí cầm tay (máy khoan, búa, kìm, thước kẹp) và nguyên lý đo lường dòng điện, điện áp, điện trở bằng đồng hồ vạn năng.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy tiêu chuẩn, cung cấp khung bài giảng thực hành xưởng, bảng dự trù thiết bị vật tư mẫu và ngân hàng đề thi đánh giá tay nghề định lượng.
  • Kỹ thuật viên và thợ thi công: Dùng làm tài liệu tham khảo để tra cứu nhanh bảng mã sự cố, nguyên nhân hư hỏng và sơ đồ đấu nối các mạch chiếu sáng đa công tắc trong công trình dân dụng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp nhất với bậc học nào?

Giáo trình được biên soạn chuyên biệt cho bậc Cao đẳng nghề và Trung cấp nghề kỹ thuật, tập trung đào tạo kỹ năng thực hành lắp đặt, sửa chữa và bảo dưỡng hệ thống điện chiếu sáng.

2. Cần chuẩn bị những kiến thức và công cụ nền tảng nào trước khi học?

Học viên cần nắm vững các quy tắc an toàn điện cơ bản, kỹ năng lấy dấu, khoan tường gắn tắc-kê và biết cách sử dụng các thang đo điện áp, điện trở trên đồng hồ vạn năng (VOM) cùng Mê-ôm kế.

3. Cấu trúc mỗi bài thực hành trong giáo trình được phân bổ ra sao?

Mỗi bài học được chia thành các phần cố định: Cấu tạo và nguyên lý hoạt động $\rightarrow$ Thông số kỹ thuật $\rightarrow$ Cách kiểm tra linh kiện $\rightarrow$ Bảng danh mục dụng cụ/vật tư $\rightarrow$ Quy trình lắp đặt/sửa chữa từng bước $\rightarrow$ Tiêu chí đánh giá sản phẩm $\rightarrow$ Câu hỏi ôn tập lý thuyết.

4. Kỹ thuật cân chỉnh tổng trở cuộn chấn lưu ở Bài 12 được thực hiện như thế nào?

Kỹ thuật viên đo điện trở cuộn dây mới quấn và so sánh với thông số cuộn dây gốc. Nếu điện trở nhỏ hơn thì tiến hành quấn thêm vòng dây; nếu điện trở lớn hơn thì tháo bớt vòng dây cho đến khi tổng trở đạt mức tương đương cuộn ban đầu.

5. Hệ thống kiểm tra đánh giá kỹ năng được quy định thế nào?

Giáo trình cung cấp 5 bộ đề kiểm tra thực hành có thang thời gian từ 60 đến 150 phút, đánh giá độc lập cả hai tiêu chí: khả năng trình bày quy trình kỹ thuật và độ chuẩn xác của sản phẩm thực hành trên panel (yêu cầu vận hành thông mạch, thẩm mỹ cơ khí và an toàn điện).

Kết luận

Giáo trình: Mạch điện chiếu sáng cơ bản của Ks. Phạm Thúy An là tài liệu học tập chuẩn hóa về kỹ thuật thi công và sửa chữa hệ thống chiếu sáng công trình. Giá trị cốt lõi của tài liệu nằm ở việc kết hợp chặt chẽ giữa lý thuyết phóng điện vật lý với các bảng quy trình thao tác, danh mục vật tư định lượng và hệ thống đề kiểm tra kỹ năng thực tế.

Lộ trình học tập khuyến nghị bắt đầu từ việc làm chủ kỹ năng đo kiểm linh kiện, nối cáp điện cơ bản, thực hành lắp đặt mạch đèn huỳnh quang/halogen trên panel, sau đó nâng cao lên kỹ thuật gia công quấn chấn lưu, lắp đặt hệ thống đèn cao áp và thiết lập mạch điều khiển chiếu sáng đa điểm cho cầu thang, tầng hầm.
