BÁO CÁO MÔ TẢ VÀ PHÂN TÍCH HỌC THUẬT: GIÁO TRÌNH TRANG BỊ ĐIỆN 2 (MÃ MÔ ĐUN: MĐ19)

Tổng quan về giáo trình (250-300 từ)

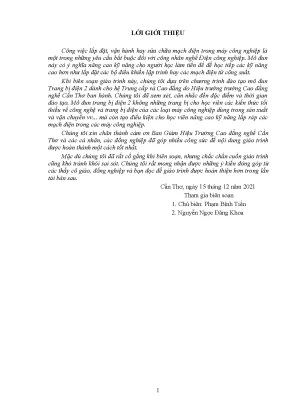

Giáo trình Trang bị điện 2 (Mã mô đun: MĐ19) là tài liệu đào tạo chuyên môn nghề được biên soạn bởi tập thể tác giả gồm Phạm Bỉnh Tiến (Chủ biên) và Nguyễn Ngọc Đăng Khoa, ban hành theo chương trình đào tạo của Hiệu trưởng Trường Cao đẳng nghề Cần Thơ vào ngày 15 tháng 12 năm 2021. Trong cấu trúc chương trình đào tạo nghề Điện công nghiệp ở bậc Trung cấp và Cao đẳng, mô đun này có vị trí học sau các môn học/mô đun cơ sở và chuyên ngành tiên quyết bao gồm: Máy điện, Cung cấp điện, Truyền động điện và Trang bị điện 1.

Mục tiêu học tập của giáo trình là trang bị cho người học hệ thống kiến thức về quy trình công nghệ, nguyên lý làm việc và yêu cầu kỹ thuật đối với hệ thống trang bị điện trong các máy gia công cắt gọt kim loại (như máy tiện, máy phay, máy khoan) và các cơ cấu sản xuất đặc thù (như cầu trục, băng tải, máy bơm, quạt gió). Về mặt kỹ năng, giáo trình hướng đến việc rèn luyện năng lực đọc bản vẽ, lắp ráp hoàn thiện mạch điện, vận hành thiết bị theo đúng quy trình công nghệ, cũng như phát hiện và khắc phục các sự cố kỹ thuật thường gặp, đảm bảo các tiêu chuẩn an toàn và vệ sinh công nghiệp.

Giáo trình được cấu trúc thành 4 bài học chính và phần tài liệu tham khảo với tổng dung lượng 77 trang. Phương pháp tiếp cận của tài liệu là kết hợp chặt chẽ giữa việc phân tích nguyên lý hoạt động của mạch động lực, mạch điều khiển với các bài thực hành định lượng chi tiết từ danh mục thiết bị, quy trình đi dây cho đến các kịch bản mô phỏng sự cố thực tế.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc nội dung của giáo trình Trang bị điện 2 được phân bổ theo 4 bài học cụ thể:

  • Bài 1: Hệ thống trang bị điện – điện tử trong thiết bị công nghiệp dùng chung (Mã bài: MĐ19-01): Khái quát chức năng, nhiệm vụ và kết cấu hai phần cơ bản của hệ thống truyền động điện (phần thiết bị động lực và phần thiết bị điều khiển). Trình bày hệ thống các yêu cầu kỹ thuật cốt lõi: mức độ phù hợp quy trình công nghệ, chức năng đóng cắt và khống chế, tính đơn giản và tin cậy, tính linh hoạt và thuận tiện trong vận hành, khả năng kiểm tra phát hiện sự cố, tính tác động phân minh, tối ưu kích thước – giá thành, cùng các tiêu chuẩn an toàn điện.
  • Bài 2: Trang bị điện máy cắt gọt kim loại (Mã bài: MĐ19-02): Phân loại và khảo sát đặc tính trang bị điện của nhóm máy cắt gọt kim loại. Cung cấp sơ đồ nguyên lý mạch động lực và mạch điều khiển, bảng kê thiết bị và quy trình lắp ráp, vận hành, xử lý lỗi trên các thiết bị điển hình: máy tiện T616 (sử dụng động cơ truyền động trục chính $1\text{Đ}$ loại AO51-42 công suất $4{,}5\text{ kW}$, động cơ bơm dầu $2\text{Đ}$ loại TO1-2, động cơ bơm nước $3\text{Đ}$ loại A22, bộ khống chế tay gạt chữ thập $\text{KC}$ và rơ le điện áp $\text{RU}$), máy tiện 1K62 (sử dụng động cơ trục chính $1\text{Đ}$ loại AO2-51-4-2 công suất $7{,}5 - 10\text{ kW}$, rơ le thời gian $\text{RTh}$ giới hạn chạy không tải), máy phay 6H81 (trang bị phanh hãm điện từ $\text{FH}$ và tay gạt khống chế $\text{KC}$ 6 vị trí), máy khoan 2A125 và máy khoan cần 2A55 (với hệ thống 5 động cơ gồm trục chính $1\text{Đ}$, di chuyển cần $2\text{Đ}$, kẹp cần $3\text{Đ}1$, kẹp đầu khoan $3\text{Đ}2$ và bơm nước $4\text{Đ}$).
  • Bài 3: Trang bị điện nhóm máy nâng vận chuyển (Mã bài: MĐ19-03): Trình bày kết cấu và yêu cầu trang bị điện của cầu trục (cơ cấu di chuyển xe cầu, di chuyển xe con, nâng – hạ móc hàng) cùng các thiết bị chuyên dùng (phanh guốc điện từ, bộ khống chế tay gạt/vô lăng, bảng điều khiển, hộp điện trở, bàn từ bốc hàng). Khảo sát mạch cầu trục dùng động cơ rotor lồng sóc và cơ cấu nâng hạ dùng động cơ không đồng bộ rotor dây quấn mở máy qua 4 cấp điện trở phụ $\text{RP}1 - \text{RP}4$ điều khiển bởi các rơ le gia tốc $1\text{RG} - 4\text{RG}$, rơ le bảo vệ $1\text{RI} - 3\text{RI}$, $\text{RU}$, $\text{RK}$, $\text{HN}$. Phân tích cấu tạo và yêu cầu trang bị điện nhóm băng tải liên tục: băng tải cố định, băng gàu (vận tốc di chuyển $v = 0{,}8 \div 3{,}5\text{ m/s}$, năng suất tới $400\text{ m}^3/\text{h}$), đường cáp treo 2 đường cáp (năng suất tới $400\text{ tấn/h}$) và thang chuyền vận chuyển hành khách ($v = 0{,}4 \div 1\text{ m/s}$).
  • Bài 4: Trang bị điện các máy bơm, quạt gió: Khái quát các đặc tính công nghệ, yêu cầu điều khiển và sơ đồ trang bị điện cho hệ thống máy bơm chất lỏng và quạt thông gió trong công nghiệp.

Logic phát triển nội dung đi từ việc thiết lập các nguyên tắc chung của truyền động điện công nghiệp, chuyển tiếp sang phân tích các máy công cụ gia công cơ khí gián đoạn, mở rộng ra hệ thống máy nâng vận chuyển chu kỳ/liên tục và kết thúc ở các phụ tải bơm – quạt chuyên dụng.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nền tảng lý thuyết và nguyên lý cốt lõi:

  • Cơ sở truyền động điện: Mối quan hệ giữa đặc tính cơ của động cơ điện (động cơ không đồng bộ rotor lồng sóc, rotor dây quấn, động cơ một chiều) với đặc tính cơ của máy công tác; phương pháp điều chỉnh tốc độ, đảo chiều quay và các chế độ hãm dừng cưỡng bức (hãm ngược, phanh điện từ).
  • Nguyên lý điều khiển tự động bằng khí cụ điện: Phương pháp xây dựng mạch khống chế logic tiếp điểm dùng contactor, rơ le trung gian, rơ le thời gian ($\text{RTh}$), rơ le tốc độ ($\text{RTĐ}$), rơ le điện áp ($\text{RU}$), công tắc hành trình ($\text{KH}$) và bộ khống chế chỉ huy cam quay.
  • Nguyên lý liên động và bảo vệ: Phân tích các chuỗi liên động khóa chéo cơ khí và liên động điện; cơ chế bảo vệ ngắn mạch (cầu chì $\text{CC}$), bảo vệ quá tải (rơ le nhiệt $\text{RN}$, rơ le dòng cực đại $\text{RI}$), bảo vệ kém áp và chống tự khởi động lại khi phục hồi nguồn qua rơ le điện áp $\text{RU}$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc hiểu, phân tích và bóc tách sơ đồ nguyên lý mạch điện; lựa chọn quy cách thiết bị điện động lực và điều khiển phù hợp với bảng kê thông số kỹ thuật (contactor $32\text{A}$, rơ le nhiệt, biến áp cách ly $380\text{V}/36\text{V}$, $380\text{V}/127\text{V}$, dây dẫn $\text{PVC } 1 \times 1\text{ mm}^2$, $1 \times 2{,}5\text{ mm}^2$, đầu cốt bấm cos).
  • Kỹ năng phân tích và chẩn đoán (Analytical skills): Phân tích quy trình đóng cắt tuần tự; nhận diện và phân tích nguyên nhân lỗi thông qua các kịch bản mô phỏng sự cố (hở mạch tiếp điểm duy trì, hoán vị đầu dây điều khiển, hở mạch cuộn hút rơ le điện áp, mất liên động công tắc hành trình).
  • Năng lực thực hành nghề nghiệp (Practical competencies): Định vị, gá lắp thiết bị lên panen thực tập; đấu nối dây mạch động lực và mạch điều khiển theo sơ đồ đi dây; đo kiểm thông mạch và chạm vỏ bằng đồng hồ vạn năng; vận hành thử nghiệm hệ thống ở hai chế độ không tải và có tải; lập báo cáo kỹ thuật sau thực hành.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng mô hình đào tạo mô đun tích hợp (Integrated Modular Training), trong đó lý thuyết chuyên môn gắn liền trực tiếp với bài tập thực hành ứng dụng.

Cấu trúc mỗi bài học thực hành được chuẩn hóa theo quy trình kỹ thuật 5 bước nghiêm ngặt:

  1. Bước 1: Lựa chọn và lắp thiết bị: Dựa trên bảng kê danh mục chi tiết (đầy đủ thông số khí cụ, số lượng vít $D5 \times 15$, kích thước dây dẫn, số lượng đầu cốt), người học tiến hành chọn lựa và định vị khí cụ lên bảng panen hoặc bệ máy.
  2. Bước 2: Lắp ráp mạch điều khiển: Đọc sơ đồ nguyên lý, liên kết các tiếp điểm tay gạt khống chế $\text{KC}$, nút ấn, đấu dây vào cuộn hút contactor và mạch rơ le liên động.
  3. Bước 3: Lắp ráp mạch động lực: Đấu nối mạch đảo chiều, cấp nguồn động cơ trục chính, bơm dầu, bơm nước qua hệ thống cầu dao ($\text{CD}$), cầu chì ($\text{CC}$) và biến áp cách ly ($\text{BA}$).
  4. Bước 4: Kiểm tra và vận hành: Kiểm tra cách điện, chạm vỏ, cuộn hút; vận hành thử nghiệm mạch điều khiển không tải trước khi đóng điện vận hành mạch động lực có tải.
  5. Bước 5: Mô phỏng sự cố, sửa chữa hư hỏng và viết báo cáo: Giảng viên thiết lập các lỗi kỹ thuật giả định (như hở mạch tiếp điểm $3\text{K}(4,2)$, đảo chéo đầu dây số 5 và 9 trên máy $\text{T}616$, hoặc hở mạch tiếp điểm rơ le $3\text{K}1(3,5)$ trên máy khoan $2\text{A}55$) để người học đo kiểm, giải thích hiện tượng và khắc phục.

Phương pháp đánh giá kết quả học tập được xác lập theo ba tiêu chí định lượng:

  • Kiến thức: Đánh giá thông qua bài kiểm tra viết, trắc nghiệm, vấn đáp và nội dung bản báo cáo kỹ thuật.
  • Kỹ năng: Đánh giá trực tiếp thao tác gá lắp, độ chính xác khi đấu nối dây, kỹ năng sử dụng dụng cụ đo (đồng hồ vạn năng, kìm ép cos), khả năng vận hành đúng quy trình và tốc độ dò tìm pan bệnh.
  • Năng lực tự chủ và trách nhiệm: Đánh giá tính tỉ mỉ, cẩn thận, ý thức tuân thủ quy chuẩn an toàn lao động và giữ gìn vệ sinh công nghiệp tại xưởng thực tập.

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình Trang bị điện 2 thể hiện các đặc tính kỹ thuật và tính ứng dụng chuyên sâu:

  • Chuẩn hóa chương trình đào tạo nghề: Giáo trình được biên soạn trực tiếp theo chương trình khung mô đun Trang bị điện 2 do Hiệu trưởng Trường Cao đẳng nghề Cần Thơ phê duyệt (ngày 15/12/2021), phản ánh đầy đủ thời lượng và điều kiện cơ sở vật chất thực tế của hệ thống giáo dục nghề nghiệp.
  • Tính thực tiễn qua các hệ thống máy công nghiệp điển hình: Tài liệu không dừng lại ở sơ đồ khối trừu tượng mà phân tích chi tiết các dòng máy công cụ thực tế có xuất xứ công nghiệp như máy tiện ren T616, máy tiện 1K62, máy phay vạn năng 6H81, máy khoan đứng 2A125 và máy khoan cần 2A55. Mỗi sơ đồ đều thể hiện rõ ký hiệu động cơ (như AO51-42, TO1-2, A22), công suất ($\text{kW}$), điện áp định mức ($380\text{V}$) và tốc độ vòng quay ($\text{rpm}$).
  • Cấu trúc bảng kê vật tư và thiết bị chi tiết: Cung cấp thông số định mức cụ thể cho từng bài thực hành (từ bảng panen, contactor 220VAC/32A, rơ le nhiệt, rơ le áp, biến áp $380\text{V}/36\text{V}$ đến định lượng mét dây $\text{PVC } 1 \times 1$, dây $1 \times 2{,}5$ và số lượng đầu cốt), tạo điều kiện cho các cơ sở đào tạo dễ dàng lập dự trù vật tư thực tập.
  • Kết nối công nghệ điều khiển nâng cao: Việc làm chủ các mạch khống chế logic contactor – rơ le, chuỗi liên động cơ – điện và các phương pháp hãm dừng trong tài liệu đóng vai trò là nền tảng kỹ thuật bắt buộc để người học tiếp tục học lên các học phần điều khiển lập trình PLC và hệ thống truyền động biến tần – điện tử công suất.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Trang bị điện 2 được thiết kế phục vụ các đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất công nghiệp:

  • Học sinh, sinh viên: Sinh viên đang theo học hệ Cao đẳng và học sinh hệ Trung cấp thuộc các ngành nghề: Điện công nghiệp, Kỹ thuật truyền động điện, Tự động hóa công nghiệp và Kỹ thuật cơ điện.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học/mô đun nền tảng bao gồm: Máy điện (hiểu cấu tạo, nguyên lý làm việc của động cơ không đồng bộ và động cơ một chiều), Cung cấp điện (tính toán phụ tải và thiết bị đóng cắt bảo vệ), Truyền động điện (đặc tính cơ và phương pháp điều khiển động cơ) và Trang bị điện 1.
  • Giảng viên và cán bộ kỹ thuật: Sử dụng làm giáo trình giảng dạy lý thuyết chuyên môn, tài liệu hướng dẫn thực tập xưởng, xây dựng phiếu hướng dẫn thực hành và thang bảng điểm đánh giá kỹ năng nghề cho mô đun MĐ19.
  • Kỹ thuật viên tại doanh nghiệp: Dùng làm tài liệu tra cứu sơ đồ nguyên lý mạch điện, phục vụ công tác lắp đặt, bảo dưỡng định kỳ và sửa chữa hệ thống điều khiển máy cắt gọt kim loại, cầu trục và băng tải tại các phân xưởng cơ khí, nhà máy sản xuất.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ học sinh, sinh viên hệ Trung cấp, Cao đẳng nghề Điện công nghiệp và các kỹ thuật viên vận hành, bảo trì mạch điện máy công nghiệp.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành 4 học phần tiên quyết: Máy điện, Cung cấp điện, Truyền động điện và Trang bị điện 1 để nắm vững nguyên lý động cơ và khí cụ điện cơ bản.

3. Điểm khác biệt với giáo trình khác?

Giáo trình tích hợp bảng kê định mức vật tư cụ thể cho từng bài học, đồng thời thiết kế quy trình thực hành 5 bước kèm kịch bản mô phỏng sự cố và phân tích lỗi chi tiết trên các dòng máy công cụ thực tế (T616, 1K62, 6H81, 2A55).

4. Làm sao để tự học hiệu quả?

Người học cần kết hợp đọc hiểu sơ đồ nguyên lý với việc phân tích bảng trạng thái tiếp điểm của bộ khống chế cam ($\text{KC}$), nghiên cứu sơ đồ bố trí thiết bị đi dây và thực hiện đầy đủ các bài tập tình huống theo nhóm.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình tích hợp hệ thống bản vẽ sơ đồ mạch động lực, mạch điều khiển, bảng kê trang thiết bị thực hành và danh mục tài liệu tham khảo chuyên ngành tại trang 77.

Kết luận (150 từ)

Giáo trình Trang bị điện 2 (Mã mô đun: MĐ19) do Trường Cao đẳng nghề Cần Thơ ban hành cung cấp hệ thống kiến thức toàn diện và quy trình thực hành chuẩn xác về trang bị điện cho máy cắt gọt kim loại, nhóm máy nâng vận chuyển và các thiết bị công nghiệp dùng chung.

Lộ trình học tập được thiết kế khoa học: bắt đầu từ việc nắm vững các yêu cầu kỹ thuật của hệ thống truyền động điện dùng chung (Bài 1), tiến hành thực hành lắp ráp và xử lý lỗi trên các máy cắt gọt kim loại điển hình (Bài 2), phân tích sơ đồ điều khiển cầu trục và hệ thống băng chuyền liên tục (Bài 3), khảo sát mạch điều khiển máy bơm, quạt gió (Bài 4), từ đó tạo nền tảng vững chắc để tiếp cận các công nghệ điều khiển lập trình và điện tử công suất nâng cao. Người học có thể khai thác thêm danh mục tài liệu tham khảo chuyên ngành tại trang 77 để mở rộng kiến thức chuyên môn.
