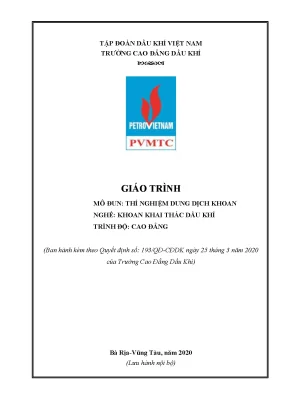

Giáo Trình Mô Đun: Thí Nghiệm Dung Dịch Khoan (Mã Mô Đun: KKT19MĐ37)

Tổng quan về giáo trình

Giáo trình mô đun Thí nghiệm dung dịch khoan (Mã mô đun: KKT19MĐ37) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo nghề Khoan khai thác dầu khí ở trình độ Cao đẳng và Trung cấp, được ban hành chính thức theo Quyết định số 193/QĐ-CĐDK ngày 25 tháng 3 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam).

Trong cấu trúc chương trình đào tạo toàn khóa gồm 87 tín chỉ (2040 giờ), mô đun KKT19MĐ37 có khối lượng 3 tín chỉ với tổng thời lượng 75 giờ. Mô đun này được bố trí trong giai đoạn chuyên môn ngành nghề, học sau các môn học cơ sở gồm Hóa đại cương (CNH19MH09), Địa chất cơ sở (KKT19MH31), Cơ sở khoan (KKT19MH33), Địa chất dầu khí (KKT19MH32), và được sắp xếp học trước các mô đun kỹ thuật chuyên sâu như Hệ thống tuần hoàn dung dịch (KKT19MĐ41), Hệ thống chống ống và trám xi măng (KKT19MĐ43), Hệ thống kiểm soát giếng khoan 1 và 2 (KKT19MĐ44, KKT19MĐ45).

[Hóa đại cương / Địa chất cơ sở / Cơ sở khoan]
    [KKT19MĐ37: Thí nghiệm dung dịch khoan]
[HT Tuần hoàn / Chống ống & Trám xi măng / Kiểm soát giếng]

Mục tiêu học tập của giáo trình được xác định cụ thể theo 3 nhóm chuẩn đầu ra:

  • Chuẩn kiến thức (A1–A5): Trình bày có hệ thống các phương pháp tuần hoàn dung dịch; phân loại chi tiết các hệ dung dịch khoan; phân tích các tính chất lưu biến, chỉ tiêu kỹ thuật và các loại hóa phẩm điều chế, gia công dung dịch khoan.
  • Chuẩn kỹ năng (B1–B2): Đo đạc và xác định chính xác các thông số kỹ thuật của dung dịch khoan trong quá trình thi công giếng; sử dụng thành thạo các thiết bị đo kiểm và hóa chất trong phòng thí nghiệm.
  • Năng lực tự chủ và trách nhiệm (C1–C2): Tuân thủ tuyệt đối quy định an toàn lao động, phòng cháy chữa cháy, nội quy phòng thí nghiệm và quy trình vận hành thiết bị điện.

Cấu trúc tài liệu do ThS. Phạm Thị Nụ làm chủ biên cùng tác giả Phạm Hữu Tài biên soạn, tổ chức theo hướng mô đun hóa tích hợp. Điểm đặc thù của giáo trình là sự kết hợp giữa lý thuyết hóa keo, cơ học chất lỏng với quy trình đo kiểm thực nghiệm dựa trên các tiêu chuẩn kỹ thuật của Viện Dầu khí Hoa Kỳ (API) và Hiệp hội các Nhà thầu khoan Quốc tế (IADC).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 4 bài học chuyên đề, kết hợp chặt chẽ giữa cơ sở lý thuyết và các bài thực hành đo kiểm thông số:

  • Bài 1: Các phương pháp tuần hoàn dung dịch (2 giờ lý thuyết): Giới thiệu lịch sử phát triển dung dịch khoan từ thế kỷ XIX (sử dụng nước lã tại Trung Quốc, dung dịch sét năm 1905 tại Texas, dùng Barite năm 1921, ứng dụng tinh bột năm 1937 và Carboxymethyl Cellulose - CMC năm 1944). Trọng tâm bài phân tích nguyên lý, ưu nhược điểm của 3 phương pháp tuần hoàn:

    • Tuần hoàn thuận: Dung dịch đi trong cần khoan xuống đáy và đi lên qua không gian vành xuyến; ưu điểm là thiết bị bề mặt đơn giản, ít phá vỡ thành giếng, nhưng đòi hỏi lưu lượng bơm lớn.
    • Tuần hoàn nghịch: Dung dịch bơm qua vành xuyến và đi lên trong lòng cần khoan; tốc độ dòng đi lên nhanh, nâng mẫu tức thời trong giếng khoan đường kính nhỏ, song yêu cầu thiết bị bịt kín miệng giếng phức tạp.
    • Tuần hoàn cục bộ: Ứng dụng ống lắng mùn gắn trên cần khoan khi xử lý sự cố rơi rớt thiết bị hoặc vỡ răng choòng.

  • Bài 2: Các chức năng của dung dịch khoan (3 giờ lý thuyết): Phân tích chi tiết 9 chức năng kỹ thuật:

    1. Rửa sạch đáy giếng và vận chuyển mùn khoan lên bề mặt dựa trên tính toán vận tốc dòng $V = \frac{Q}{S}$, vận tốc trượt của hạt mùn $U = \frac{g \cdot (\rho_{đá} - \rho_{dd})}{18\eta}$ và vận tốc thực $C = V - U$.
    2. Trấn áp áp suất thành hệ, ngăn ngừa sụt lở hoặc phun trào bằng áp suất thủy tĩnh $P = P_0 + \frac{\rho \cdot H}{10}$ (hệ Mét) hoặc $P = P_0 + 0{,}052 \cdot \rho \cdot H$ (hệ Oilfield).
    3. Gia cố thành giếng thông qua việc hình thành lớp vỏ bùn (vỏ sét) mỏng, mịn và chặt khít trên bề mặt vỉa thẩm thấu.
    4. Làm mát và bôi trơn cần khoan, choòng khoan (nơi nhiệt độ ma sát có thể tăng cao).
    5. Giữ mùn khoan ở trạng thái lơ lửng khi ngừng tuần hoàn dựa trên tính xúc biến và độ bền Gel.
    6. Tác động hỗ trợ phá hủy đất đá qua vòi phun thủy lực tốc độ cao và phụ gia giảm độ cứng.
    7. Truyền năng lượng thủy lực cho động cơ đáy (tuốc bin khoan) theo tỷ lệ công suất $N_1/N_2 = (Q_1/Q_2)^3$.
    8. Giảm tải trọng lên móc nâng nhờ lực đẩy Archimedes $F = V \cdot d$.
    9. Truyền thông tin địa chất từ đáy giếng lên bề mặt qua mẫu mùn khoan, khí và đo Gamma Ray.

  • Bài 3: Các loại dung dịch khoan được sử dụng (5 giờ lý thuyết, 1 giờ kiểm tra): Phân loại dung dịch theo chất lỏng nền (gốc nước tự tạo, gốc sét Bentonite, hệ Polymer; gốc dầu bitum, gốc dầu sét hữu cơ; hệ nhũ tương nước trong dầu và dầu trong nước; hệ khí và bọt). Đồng thời, bài phân loại 9 hệ dung dịch theo hệ thống API/IADC (hệ không phân tán, hệ phân tán Lignosulfonat, hệ xử lý Canxi/vôi/CaCl₂, hệ hàm lượng pha rắn thấp, hệ muối, gốc dầu thô/dầu tổng hợp, hệ bọt khí). Bài 3 cũng phân tích cơ chế các sự cố: trương nở sét, mất dung dịch, xâm nhập lưu chất vỉa (kick), kẹt cần khoan và sạt lở thành giếng.

  • Bài 4: Các thông số của dung dịch khoan và cách xác định (4 giờ lý thuyết, 58 giờ thực hành, 2 giờ kiểm tra): Hướng dẫn kỹ thuật đo kiểm toàn diện 12 thông số then chốt: tỷ trọng ($\rho$), ứng suất trượt tĩnh ($\theta_0, \theta_{10}$), độ thải nước và độ dày vỏ bùn, độ ổn định ($C$), ứng lực cắt động ($YP$), hàm lượng pha rắn, độ lắng ngày đêm ($L-%$), hàm lượng pha keo, hàm lượng khoáng hóa, nồng độ ion $Ca^{2+}$, $Mg^{2+}$, độ kiềm ($Pm, Pf, Mf$) và khả năng giữ mùn khoan.

Tiến trình nội dung:

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng cơ sở lý thuyết chuyên sâu dựa trên các nguyên lý khoa học:

  1. Cơ sở hóa keo và khoáng vật học sét: Phân tích bản chất của 3 nhóm khoáng vật sét chính có trong thành hệ và phụ gia:
Đặc tính kỹ thuật Kaolinite Hydromica Montmorillonite
Dạng lớp cấu trúc $1:1$ $2:1$ $2:1$
Cấu trúc tinh thể Phiến Phiến Phiến
Hình dạng hạt Tấm lục giác Tấm phẳng Kết bông
Kích thước hạt ($\mu m$) $0{,}5 - 2$ $0{,}5 - 2$ $0{,}1 - 1$
Diện tích bề mặt $BET - N_2$ ($m^2/g$) $15 - 25$ $50 - 110$ $30 - 80$
Diện tích bề mặt $BET - H_2O$ ($m^2/g$) — — $200 - 800$
Dung lượng trao đổi Cation ($meq/100g$) $3 - 15$ $10 - 40$ $80 - 150$
Độ nhớt trong môi trường nước Thấp Thấp Cao
Ảnh hưởng của muối hòa tan Làm kết bông Làm kết bông Làm kết bông
  1. Nguyên lý thủy lực giếng khoan: Xác định tổn thất áp suất, chế độ chảy của lưu chất trong không gian vành xuyến và phương trình cân bằng áp lực đáy giếng để kiểm soát an toàn áp suất vỉa.
  2. Cơ chế hóa lý của hệ nhũ tương: Nguyên lý tạo nhũ tương thuận (dầu trong nước) và nhũ tương nghịch (nước trong dầu), vai trò giảm sức căng bề mặt của các chất hoạt động bề mặt và chất ổn định như CMC, vôi tôi, xút.

Kỹ năng phát triển

Chương trình đào tạo chú trọng phát triển 3 nhóm năng lực cốt lõi cho người học:

  • Kỹ năng kỹ thuật (Technical Skills): Vận hành chính xác các trang thiết bị phòng thí nghiệm chuẩn API:
    • Cân tỷ trọng bùn khoan có thang đo độ chia chuẩn xác.
    • Phễu đo độ nhớt Marsh và Rheometer đa tốc độ xác định độ nhớt biểu kiến, độ nhớt thực và ứng suất trượt tĩnh.
    • Thiết bị đo độ thải nước và độ dày vỏ bùn (Filter Press) sử dụng nguồn khí nén hoặc bình tạo áp $CO_2$ áp suất $100,psi$.
    • Thiết bị chưng cất Retort xác định phần trăm thể tích pha rắn, pha dầu và pha nước.
    • Bộ dụng cụ đo hàm lượng cát (Sand Content Kit) gồm phễu lọc và bình đo chia vạch.
  • Kỹ năng phân tích (Analytical Skills): Phân tích tương quan giữa tỷ lệ khoáng sét với độ ổn định thành giếng; tính toán liều lượng hóa phẩm gia công (Bentonite, Barite, $KCl$, phèn nhôm kali AKK, $NaOH$, $NaHCO_3$, $CaCO_3$, $Ca(OH)_2$) nhằm điều chỉnh các chỉ số lưu biến đúng yêu cầu kỹ thuật thi công.
  • Năng lực thực hành nghề nghiệp (Practical Competencies): Quy trình pha chế dung dịch gốc nước, dung dịch polymer, dung dịch ức chế ion canxi/kali; nhận diện và xử lý hiện tượng kết keo, ô nhiễm muối, lắng đọng pha rắn trong điều kiện mô phỏng áp suất và nhiệt độ cao.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo kết hợp giữa thuyết giảng tích cực trên lớp và huấn luyện thao tác thực nghiệm trực tiếp tại xưởng:

  • Phương pháp sư phạm: Giảng viên áp dụng phương pháp dạy học tích cực gồm thuyết trình ngắn, đặt vấn đề kỹ thuật, diễn trình thao tác mẫu và tổ chức thảo luận nhóm (8–10 sinh viên/nhóm). Sinh viên được giao nhiệm vụ phân tích các tình huống kỹ thuật thực tế trên giàn khoan như xử lý kẹt bộ dụng cụ khoan, hiện tượng mất dung dịch hoặc tăng áp lực vỉa đột ngột.
  • Tổ chức thực hành: Với 58 giờ thực hành tại phòng thí nghiệm chuyên môn, sinh viên được chia ca thực hiện trực tiếp các phép đo mẫu bùn khoan thực tế, ghi nhận số liệu và lập báo cáo kết quả thí nghiệm theo chuẩn biểu mẫu kỹ thuật công nghiệp.
  • Quy chế chuyên cần và tự học: Người học phải nghiên cứu trước giáo trình và tài liệu tham khảo trước giờ học; bắt buộc tham dự tối thiểu 70% số tiết lý thuyết và 100% số tiết thực hành. Trường hợp sinh viên vắng trên 30% lý thuyết hoặc vắng bất kỳ buổi thực hành nào (>0%) đều không đủ điều kiện dự thi và phải học lại mô đun.
  • Phương pháp và hình thức đánh giá: Đánh giá kết quả học tập tuân thủ Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội, tính theo thang điểm 10 và quy đổi sang thang điểm 4:
Thành phần đánh giá Trọng số Thời điểm Hình thức kiểm tra Nội dung đánh giá
Kiểm tra thường xuyên $40%$ Sau 5 giờ Vấn đáp / Tự luận Đánh giá kiến thức Bài 1
Kiểm tra định kỳ 1 (Hệ số 2) Sau 15 giờ Tự luận / Báo cáo Đánh giá kiến thức Bài 2 & Bài 3
Kiểm tra định kỳ 2 (Hệ số 2) Sau 73 giờ Thao tác thực hành Đánh giá kỹ năng đo kiểm Bài 4
Thi kết thúc mô đun $60%$ Sau 75 giờ Trắc nghiệm + Tự luận Tổng hợp toàn bộ chuẩn đầu ra

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các tiêu chuẩn kỹ thuật hiện đại cùng thực tiễn công nghệ khoan dầu khí:

  • Hệ thống hóa chuẩn quốc tế API và IADC: Giáo trình phân loại toàn diện 9 hệ dung dịch khoan công nghiệp, thiết lập tiêu chuẩn thông số kỹ thuật rõ ràng cho từng hệ từ dung dịch không phân tán, dung dịch phân tán đến các hệ dung dịch đặc biệt như dung dịch gốc dầu mỏ, dầu tổng hợp và hệ bọt khí.
  • Gắn kết thực tiễn sản xuất tại Việt Nam: Toàn bộ nội dung công nghệ, công thức pha chế và hóa phẩm xử lý được đúc kết từ thực tiễn thi công giếng khoan của các đơn vị dầu khí lớn: Liên doanh Việt - Nga Vietsovpetro, Tổng công ty Dung dịch khoan và Hóa phẩm Dầu khí (DMC), M-I SWACO. Tiêu biểu là các hệ dung dịch truyền thống như Lignosulfonat, Lignosulfonat - Phèn nhôm Kali (AKK) chuyên dùng khoan qua các tầng sét hoạt tính cao.
  • Dữ liệu khoáng vật học định lượng: Giáo trình cung cấp bảng tổng hợp chi tiết cấu trúc tinh thể, diện tích bề mặt riêng ($BET - N_2$ và $BET - H_2O$), dung lượng trao đổi ion và cơ chế hydrat hóa của từng loại sét, giúp người học giải thích bản chất hiện tượng trương nở thể tích từ 10 đến 12 lần của khoáng Montmorillonite.
  • Tích hợp xử lý sự cố công nghệ: Đưa ra quy trình kỹ thuật định lượng để giải quyết các vấn đề phức tạp tại giếng khoan: tính toán độ giảm áp tại choòng để tối ưu hóa vận tốc cơ học khoan (ROP), phương pháp bơm vật liệu thô bịt kín khe nứt khi mất dung dịch, xác định vị trí tầng mất dung dịch bằng nhiệt kế, và phương pháp cân bằng tỷ trọng ngăn ngừa hiện tượng kick.

Đối tượng sử dụng giáo trình

Giáo trình được thiết kế phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất dầu khí:

  • Sinh viên chuyên ngành: Tài liệu học tập bắt buộc cho học sinh, sinh viên trình độ Cao đẳng và Trung cấp nghề Khoan khai thác dầu khí tại Trường Cao đẳng Dầu khí, đồng thời là tài liệu tham khảo cho sinh viên các ngành Kỹ thuật Dầu khí, Địa chất Dầu khí tại các trường đại học chuyên ngành.
  • Điều kiện tiên quyết: Người học bắt buộc phải hoàn thành các môn học nền tảng: Hóa đại cương (CNH19MH09), Địa chất cơ sở (KKT19MH31) và Cơ sở khoan (KKT19MH33) để nắm vững các khái niệm về thành phần khoáng vật, phản ứng hóa học vô cơ và cấu tạo bộ dụng cụ khoan.
  • Giảng viên và cán bộ đào tạo: Sử dụng làm căn cứ chuẩn hóa đề cương bài giảng, thiết kế kế hoạch bài dạy tích hợp, chuẩn bị vật tư, hóa chất thí nghiệm và xây dựng ngân hàng câu hỏi kiểm tra đánh giá theo chuẩn đầu ra mô đun.
  • Kỹ thuật viên hiện trường và nghiên cứu: Dùng làm sổ tay kỹ thuật tra cứu các công thức tính toán thủy lực, phương pháp pha chế hóa phẩm và quy trình kiểm chuẩn thiết bị đo thông số dung dịch khoan tại các phòng thí nghiệm hiện trường (Mud Lab) trên các giàn khoan ngoài khơi.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn phục vụ trực tiếp sinh viên hệ Cao đẳng và Trung cấp nghề Khoan khai thác dầu khí; đồng thời là tài liệu tra cứu nghiệp vụ cho kỹ thuật viên phòng thí nghiệm dung dịch, công nhân vận hành hệ thống tuần hoàn trên giàn khoan và trạm dung dịch hóa phẩm.

2. Cần kiến thức nền tảng nào trước khi học mô đun này?

Người học cần tích lũy trước kiến thức thuộc 3 môn học: Hóa đại cương (nắm vững dung dịch, hệ phân tán keo, phản ứng trao đổi ion và độ pH), Địa chất cơ sở (hiểu về cấu trúc thạch học, đất đá trầm tích và khoáng vật sét) và Cơ sở khoan (nắm vững chuỗi cần khoan, choòng khoan và quy trình công nghệ khoan xoay).

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết khác là gì?

Giáo trình tập trung vào năng lực thực hành với 77,3% thời lượng (58/75 giờ) dành cho kỹ năng đo kiểm tại phòng thí nghiệm, toàn bộ phương pháp thử nghiệm và quy chuẩn hóa phẩm được chuẩn hóa trực tiếp theo tiêu chuẩn API/IADC và bám sát thực tiễn công nghệ của Vietsovpetro, DMC, M-I SWACO.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần đọc trước nội dung lý thuyết từng bài, hệ thống hóa các công thức tính toán áp suất thủy tĩnh ($P$) và vận tốc lắng mùn ($U$), đối chiếu bảng phân loại khoáng vật sét; đặc biệt phải nắm vững hướng dẫn vận hành an toàn và các bước chuẩn bị hóa chất trước khi bước vào ca thực hành thao tác thiết bị.

5. Những tài liệu chuyên khảo nào có thể tham khảo kèm theo giáo trình?

Giáo trình trích dẫn và khuyến nghị tham khảo các tài liệu chuyên ngành:

  1. Trần Đình Kiên, Giáo trình Dung dịch khoan và Vữa trám, NXB Giao thông Vận tải.
  2. TS. Lê Phước Hảo, Cơ sở Khoan và Khai thác Dầu khí, NXB Đại học Quốc gia TP. Hồ Chí Minh, 2006.
  3. Nguyen, Kỹ thuật Khoan Dầu khí, NXB Giáo dục, 1995.
  4. Các quy chuẩn kỹ thuật chuyên ngành của Viện Dầu khí Hoa Kỳ (API) và tài liệu chuyển giao công nghệ của đơn vị hóa phẩm dầu khí DMC, M-I SWACO.

Kết luận

Giáo trình mô đun Thí nghiệm dung dịch khoan (KKT19MĐ37) của Trường Cao đẳng Dầu khí hệ thống hóa toàn bộ kiến thức kỹ thuật về dung dịch khoan dầu khí, kết hợp chặt chẽ giữa cơ sở lý thuyết hóa lý bề mặt, thủy lực giếng khoan và quy trình thực nghiệm đo kiểm 12 thông số tiêu chuẩn.

LỘ TRÌNH ĐÀO TẠO ĐỀ XUẤT:
[1. Khối kỹ thuật cơ sở]
[2. Mô đun KKT19MĐ37]
[3. Khối chuyên môn giàn khoan]
        (Hệ thống tuần hoàn, Chống ống & Trám xi măng, Kiểm soát giếng khoan)

Nội dung giáo trình được chuẩn hóa dựa trên các quy chuẩn quốc tế API, IADC cùng thực tiễn vận hành sản xuất của ngành dầu khí Việt Nam, tạo tiền đề chuyên môn vững chắc để người học tiếp tục hoàn thành các mô đun chuyên sâu trong dây chuyền công nghệ khoan và khai thác dầu khí.
