Tổng quan về giáo trình

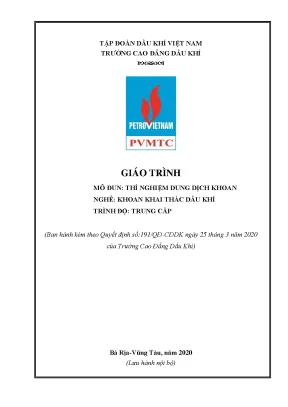

Giáo trình mô đun Thí nghiệm dung dịch khoan (Mã mô đun: KKT19MĐ37) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo ngành Khoan khai thác dầu khí ở trình độ Cao đẳng và Trung cấp, do Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam) ban hành kèm theo Quyết định số 191/QĐ-CĐDK ngày 25 tháng 3 năm 2020. Tài liệu do ThS. Phạm Thị Nụ làm chủ biên cùng sự tham gia biên soạn của tác giả Phạm Hữu Tài. Trong chương trình khung đào tạo chuyên ngành, mô đun này có khối lượng 3 tín chỉ với tổng thời lượng 75 giờ, được bố trí giảng dạy sau các môn học cơ sở gồm Địa chất cơ sở (KKT19MH31), Cơ sở khoan (KKT19MH33) và được học trước các mô đun công nghệ tiếp nối như Hệ thống tuần hoàn dung dịch (KKT19MĐ41), Hệ thống chống ống và trám xi măng (KKT19MĐ43) và Hệ thống kiểm soát giếng khoan (KKT19MĐ44).

Mục tiêu học tập của giáo trình được thiết lập theo ba nhóm chuẩn đầu ra:

  • Kiến thức: Trình bày các phương pháp tuần hoàn, phân loại hệ dung dịch khoan, các thông số kỹ thuật đặc trưng và các nhóm hóa phẩm xử lý dung dịch.
  • Kỹ năng: Đo đạc, xác định chính xác các thông số lưu biến, độ thải nước, hàm lượng pha rắn của dung dịch khoan trong quá trình thi công giếng; vận hành thành thạo thiết bị và dụng cụ đo trong phòng thí nghiệm.
  • Năng lực tự chủ và trách nhiệm: Tuân thủ quy định an toàn lao động, phòng cháy chữa cháy (PCCC), nội quy phòng thí nghiệm và quy trình vận hành thiết bị điện.

Cấu trúc giáo trình phân bổ thời lượng thành 14 giờ lý thuyết, 58 giờ thực hành thí nghiệm và 3 giờ kiểm tra. Nội dung kết hợp giữa lý thuyết hóa lý dung dịch khoan với quy trình thí nghiệm thực hành chuẩn hóa theo tiêu chuẩn của Viện Dầu khí Mỹ (API) và Hiệp hội các Nhà thầu khoan Quốc tế (IADC), tham khảo dữ liệu kỹ thuật từ các đơn vị sản xuất như Liên doanh Việt - Nga Vietsovpetro, DMC, M-I.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 4 bài học chuyên đề với logic phát triển từ nguyên lý vận hành hệ thống, chức năng công nghệ, phân loại thành phần đến phương pháp đo kiểm thông số kỹ thuật:

  • Bài 1: Các phương pháp tuần hoàn dung dịch (2 giờ lý thuyết): Phân tích lịch sử phát triển dung dịch từ rửa nước lã đến hệ hóa phẩm hiện đại; phân tích chi tiết sơ đồ nguyên lý và ưu nhược điểm của 3 phương pháp tuần hoàn: tuần hoàn thuận (bơm trong cần khoan, thoát ra khoảng vành xuyến), tuần hoàn nghịch (bơm vào khoảng vành xuyến, thoát lên trong lòng cần khoan) và tuần hoàn cục bộ (lắp đặt ống lắng mùn trên chuỗi cần khoan).
  • Bài 2: Các chức năng của dung dịch khoan (3 giờ lý thuyết): Trình bày chi tiết 9 chức năng kỹ thuật: (1) Rửa sạch đáy và vận chuyển mùn khoan theo quan hệ lưu lượng dòng chảy $V = Q/S$ và vận tốc lắng $U = g(\delta - d)/18\mu$; (2) Trấn áp áp suất thành hệ để chống sập lở và phun trào theo công thức tính áp suất thủy tĩnh $P = P_0 + \gamma H/10$ ($kG/cm^2$) hoặc $P = P_0 + 0{,}052\gamma H$ ($psi$); (3) Gia cố thành giếng nhờ hình thành vỏ bùn mịn mỏng; (4) Làm mát, bôi trơn choòng khoan và cột cần; (5) Giữ mùn khoan lơ lửng khi ngừng tuần hoàn nhờ cấu trúc gel; (6) Hỗ trợ phá hủy đất đá qua tác động thủy lực tia phun; (7) Truyền năng lượng thủy lực cho động cơ đáy tuốc bin theo quan hệ $N_1/N_2 = (Q_1/Q_2)^3$; (8) Giảm tải trọng móc nâng thông qua lực đẩy Archimedes $F = V \cdot d$; (9) Truyền tải thông tin địa tầng từ đáy giếng lên mặt đất (mẫu mùn, khí, đường đo Carôta Gamma Ray).
  • Bài 3: Các loại dung dịch khoan được sử dụng (6 giờ: 5 LT, 1 Kiểm tra): Hệ thống hóa dung dịch theo chất lỏng nền (gốc nước tự tạo, sét bentonite, polymer; gốc dầu bitum, gốc sét kỵ nước; hệ nhũ tương nước trong dầu và dầu trong nước; hệ khí và bọt) và phân loại 9 hệ theo tiêu chuẩn API/IADC (hệ không phân tán, hệ phân tán dùng Lignosulfonat/phèn nhôm AKK, hệ xử lý Canxi dùng vôi hoặc $CaCl_2$, hệ muối, gốc dầu mỏ, dầu tổng hợp...). Đồng thời, bài học phân tích các sự cố giếng khoan liên quan đến dung dịch như trương nở sét, mất dung dịch, kẹt cần khoan, sập lở và hiện tượng xâm nhập khí (kick).
  • Bài 4: Các thông số của dung dịch khoan và cách xác định (64 giờ: 4 LT, 58 TH, 2 Kiểm tra): Trình bày định nghĩa, ý nghĩa kỹ thuật và hướng dẫn quy trình vận hành thiết bị đo cho 12 thông số: tỷ trọng, độ nhớt biểu kiến, ứng suất trượt tĩnh (độ bền Gel), ứng lực cắt động (YP), độ thải nước, độ dày vỏ bùn, độ ổn định ($C$), hàm lượng pha rắn, độ lắng ngày đêm ($L-% $), hàm lượng pha keo, hàm lượng ion $Ca^{2+}$, $Mg^{2+}$ và độ kiềm.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng khối kiến thức nền tảng liên ngành bao gồm:

  • Hóa học chất keo và khoáng vật sét: Phân tích cấu trúc mạng tinh thể tứ diện $SiO_2$ và bát diện $Al_2O_3$, phân biệt cơ chế trương nở và hydrat hóa giữa 3 nhóm khoáng sét chính: Montmorillonite (dạng lớp 2:1, trương nở 10-12 lần, dung lượng trao đổi cation 80-150 meq/100g), Hydromica (dạng lớp 2:1, cation 10-40 meq/100g) và Kaolinite (dạng lớp 1:1, cation 3-15 meq/100g).
  • Thủy lực học giếng khoan và lưu biến học: Quy luật chuyển động của chất lỏng phi Newton, sự biến đổi độ nhớt biểu kiến, độ bền gel và áp lực thủy tĩnh trong không gian vành xuyến.
  • Hóa học xử lý tạp chất: Cơ chế phản ứng của các phụ gia ức chế, chất làm loãng và chất làm nặng ($NaOH$, $KCl$, $Na_2CO_3$, $NaHCO_3$, $Ca(OH)_2$, $CaCl_2$, $CaSO_4$, Barite, Phèn nhôm AKK).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Pha chế dung dịch khoan theo đơn phối liệu; vận hành các thiết bị thí nghiệm tiêu chuẩn gồm cân tỷ trọng dung dịch, phễu đo độ nhớt Marsh, thiết bị đo lưu biến xoay (Rheometer), máy đo độ thải nước và độ dày vỏ bùn Filter Press (loại dùng bình khí nén, bình $CO_2$ và bộ Six Units Filter Press), bình đo hàm lượng cát và bình Retort xác định hàm lượng chất rắn.
  • Kỹ năng phân tích: Đọc hiểu số liệu thí nghiệm, vẽ đồ thị lưu biến, đánh giá mức độ ổn định của hệ huyền phù và phát hiện hiện tượng nhiễm bẩn dung dịch do muối, xi măng hoặc thạch cao.
  • Năng lực thực tiễn: Xử lý hóa học mẫu dung dịch trong phòng thí nghiệm để điều chỉnh độ thải nước, giảm ứng suất trượt tĩnh và tối ưu tỷ trọng bùn khoan trước khi ứng dụng vào thi công giếng thực tế.

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm

Giáo trình áp dụng mô hình giảng dạy tích cực lấy người học làm trung tâm, kết hợp giữa diễn giảng ngắn, nêu vấn đề kỹ thuật và thực hành thao tác mẫu. Quá trình học tập được phân bổ theo tỷ lệ 14 giờ lý thuyết trên lớp và 58 giờ thực hành trực tiếp tại phòng thí nghiệm chuyên môn hóa.

Bài tập tình huống và thực hành thí nghiệm

  • Thảo luận và tình huống: Người học phân tích các tình huống kỹ thuật thực tế như: tính toán độ giảm áp suất đáy giếng khi dừng bơm tuần hoàn, lựa chọn hệ dung dịch cho giếng khoan qua tầng sét hoạt tính dày hoặc vùng áp suất dị thường cao/thấp.
  • Thực hành thí nghiệm: Học sinh làm việc theo nhóm 8-10 người, phân công chuẩn bị hóa chất, thực hiện quy trình đo các thông số lưu biến, lọc ép vỏ bùn và ghi nhận báo cáo kết quả theo mẫu biểu kỹ thuật chuẩn.

Phương pháp đánh giá kết quả

Hệ thống đánh giá được thực hiện theo Quy chế đào tạo ban hành kèm theo Thông tư số 09/2017/TT-LĐTBXH của Bộ Lao động - Thương binh và Xã hội:

  • Đánh giá thường xuyên và định kỳ (Trọng số 40%): Gồm 1 cột kiểm tra thường xuyên (vấn đáp sau 5 giờ học lý thuyết) và 2 cột kiểm tra định kỳ (1 bài lý thuyết sau 15 giờ và 1 bài kiểm tra kỹ năng thực hành sau 73 giờ).
  • Đánh giá kết thúc mô đun (Trọng số 60%): Thực hiện sau 75 giờ bằng hình thức thi viết kết hợp câu hỏi tự luận và trắc nghiệm tổng hợp chuẩn đầu ra (từ A1 đến C3).
  • Thang điểm: Đánh giá theo thang điểm 10 (làm tròn đến 1 chữ số thập phân) và quy đổi sang thang điểm 4 theo hệ thống đào tạo tín chỉ.

Quy định tự học và chuyên cần

  • Người học phải nghiên cứu giáo trình và tài liệu tham khảo trước khi lên lớp.
  • Yêu cầu tham gia tối thiểu 70% thời lượng lý thuyết và 100% thời lượng thực hành thí nghiệm. Nếu vắng quá 30% lý thuyết hoặc vắng bất kỳ buổi thực hành nào (>0%), người học không đủ điều kiện dự thi và phải đăng ký học lại mô đun.

Điểm nổi bật và cập nhật

  • Chuẩn hóa danh mục thiết bị thí nghiệm tiêu chuẩn API: Giáo trình mô tả chi tiết sơ đồ nguyên lý cấu tạo trong và ngoài của các thiết bị chuyên dụng như Rheometer, thiết bị lọc ép vỏ bùn Six Units Filter Press, cân bùn 4 thang đo và dụng cụ đo hàm lượng cát có vạch chia chuẩn xác.
  • Phân loại toàn diện 9 hệ dung dịch theo API và IADC: Cung cấp bức tranh phân loại khoa học gồm hệ không phân tán, hệ phân tán Lignosulfonat, hệ xử lý Canxi (sét vôi, $CaCl_2$), hệ dung dịch polymer, hệ muối, hệ gốc dầu mỏ, hệ dầu tổng hợp và hệ khí/sương bọt.
  • Tích hợp giải pháp xử lý sự cố giếng khoan thực tế: Đưa vào các phương pháp định lượng và kỹ thuật chống mất dung dịch (bơm vật liệu thô bịt khe nứt, xác định chiều sâu mất dung dịch bằng nhiệt kế), phòng ngừa dính kết do chênh áp và kiểm soát hiện tượng trương nở sét tầng chứa.
  • Gắn kết số liệu vận hành từ doanh nghiệp: Giáo trình kế thừa các giải pháp pha chế, công thức hệ dung dịch Lignosulfonat - Phèn nhôm Kali thực tế tại Liên doanh Việt - Nga Vietsovpetro và các quy trình công nghệ của Tổng công ty Hóa phẩm Dầu khí (DMC).

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Học sinh, sinh viên theo học trình độ Trung cấp và Cao đẳng nghề Khoan khai thác dầu khí tại Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp đào tạo chuyên ngành dầu khí.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học cơ bản gồm Địa chất cơ sở (KKT19MH31), Cơ sở khoan (KKT19MH33), Hóa học cơ bản và an toàn vệ sinh lao động.
  • Giảng viên và kỹ thuật viên: Sử dụng làm tài liệu giảng dạy chuẩn mực cho giờ học lý thuyết chuyên môn và hướng dẫn thao tác vận hành các thiết bị đo kiểm trong phòng thí nghiệm dung dịch khoan.
  • Cán bộ kỹ thuật và tự học: Cán bộ kỹ thuật trạm dung dịch (mud engineer), kỹ thuật viên phòng thí nghiệm và công nhân vận hành hệ thống tuần hoàn dung dịch trên giàn khoan sử dụng làm tài liệu tra cứu thông số kỹ thuật và quy trình xử lý hóa chất.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho học sinh, sinh viên hệ Trung cấp và Cao đẳng nghề Khoan khai thác dầu khí, đồng thời phù hợp cho kỹ thuật viên tại các phòng thí nghiệm hoặc trạm xử lý dung dịch giàn khoan cần chuẩn hóa thao tác kiểm tra thông số.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành môn Địa chất cơ sở và Cơ sở khoan, nắm vững kiến thức hóa học vô cơ cơ bản (phản ứng trao đổi ion, hóa học chất keo) và các quy định an toàn vệ sinh lao động trong ngành dầu khí.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết khoan đại cương?

Giáo trình tập trung chuyên sâu vào kỹ năng thực nghiệm với 58/75 giờ thực hành trực tiếp trên thiết bị chuẩn API/IADC, hướng dẫn chi tiết quy trình đo đạc 12 thông số kỹ thuật thay vì chỉ trình bày lý thuyết chung.

4. Làm sao để tự học và hoàn thành tốt mô đun?

Người học cần đọc trước nội dung từng bài, chủ động làm việc nhóm (8-10 người) để giải quyết các tình huống thảo luận, tham gia đầy đủ 100% thời lượng thực hành thí nghiệm và tuân thủ tuyệt đối quy trình vận hành thiết bị đo.

5. Có tài liệu bổ trợ nào được khuyến nghị tham khảo cùng giáo trình?

Các tài liệu tham khảo chính được tác giả trích dẫn bao gồm:

  • Trần Đình Kiên, Giáo trình dung dịch khoan và vữa trám, NXB Giao thông vận tải.
  • TS. Lê Phước Hảo, Cơ sở khoan và khai thác dầu khí, NXB Đại học Quốc gia TP.HCM, 2006.
  • Nguyễn Văn Cưng, Kỹ thuật khoan dầu khí, NXB Giáo dục, 1995.
  • Các tiêu chuẩn kỹ thuật của API, IADC và tài liệu hướng dẫn kỹ thuật của Vietsovpetro, DMC, M-I.

Kết luận

Giáo trình Thí nghiệm dung dịch khoan (KKT19MĐ37) cung cấp hệ thống kiến thức toàn diện về nguyên lý tuần hoàn, chức năng công nghệ, phân loại hệ dung dịch và quy trình xác định các thông số hóa lý bùn khoan trong thi công giếng dầu khí. Với tỷ trọng thực hành thí nghiệm chiếm gần 80% thời lượng đào tạo, tài liệu xây dựng năng lực thao tác chuẩn xác trên hệ thống thiết bị đo kiểm đạt tiêu chuẩn quốc tế API và IADC.

Người học tiếp thu khối kiến thức theo lộ trình logic: từ nắm vững nguyên lý thủy lực tuần hoàn và chức năng dung dịch, hiểu rõ đặc tính các hệ dung dịch gốc nước, gốc dầu, nhũ tương đến thuần thục kỹ năng đo lường, phân tích và xử lý hóa phẩm tại phòng thí nghiệm. Đây là cơ sở chuyên môn nền tảng để người học tiếp tục hoàn thành các mô đun công nghệ chuyên sâu như Hệ thống tuần hoàn dung dịch, Hệ thống kiểm soát giếng khoan và đáp ứng yêu cầu kỹ thuật trực tiếp tại các giàn khoan thực tế.
