TỔNG QUAN VỀ GIÁO TRÌNH VẬN HÀNH HỆ THỐNG TUẦN HOÀN DUNG DỊCH (MÃ MÔ ĐUN: PETD54141)

Tổng quan về giáo trình (250-300 từ)

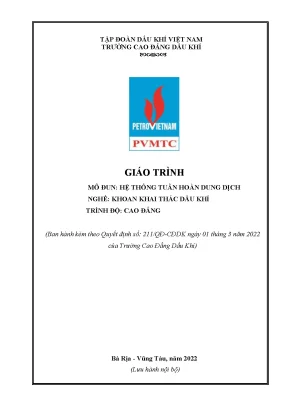

Giáo trình mô đun "Hệ thống tuần hoàn dung dịch" (Mã số: PETD54141) được Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam) ban hành kèm theo Quyết định số 211/QĐ-CĐDK ngày 01 tháng 3 năm 2022. Tài liệu do Kỹ sư Phạm Thế Anh làm chủ biên, cùng sự tham gia biên soạn của các tác giả Nguyễn Ngọc Thanh Trung và Hoàng Trọng Quang. Mô đun có thời lượng 4 tín chỉ (tổng cộng 105 giờ đào tạo), nằm trong khối kiến thức chuyên môn ngành nghề bắt buộc của chương trình đào tạo nghề Khoan khai thác dầu khí ở trình độ Cao đẳng.

Trong chương trình đào tạo, mô đun được bố trí giảng dạy sau các học phần nền tảng gồm Cơ sở khoan (PETD53033), Địa chất cơ sở (PETD53031), Thí nghiệm dung dịch khoan (PETD53137) và được học trước mô đun Hệ thống kiểm soát giếng khoan 1 (PETD55144).

Mục tiêu đào tạo của mô đun được chuẩn hóa theo 3 nhóm chuẩn đầu ra:

  • Về kiến thức (A1, A2): Trình bày được sơ đồ tuần hoàn kín của dòng dung dịch; phân tích cấu tạo và nguyên lý hoạt động của máy bơm piston áp suất cao cùng các thiết bị kiểm soát hạt rắn như sàng rung, máy tách cát, máy tách bùn, bình tách khí.
  • Về kỹ năng (B1): Vận hành, bảo dưỡng và xử lý các sự cố kỹ thuật của hệ thống bơm piston, hệ thống đường ống manifold và hệ thống bể chứa tại khoan trường.
  • Về năng lực tự chủ và trách nhiệm (C1): Tuân thủ quy định an toàn lao động, phòng cháy chữa cháy, nội quy xưởng thực hành và quy trình vận hành thiết bị cơ khí, điện, tự động hóa theo chuẩn công nghiệp.

Giáo trình được cấu trúc thành 4 bài học chuyên biệt với tổng thời lượng 105 giờ (gồm 14 giờ lý thuyết, 87 giờ thực hành/thảo luận và 4 giờ kiểm tra), tiếp cận trực tiếp từ dữ liệu vận hành kỹ thuật tại Xí nghiệp Khoan & Sửa giếng (LD Vietsovpetro), PV Drilling Offshore và mô hình hệ thống tuần hoàn trên giàn khoan Tam Đảo 03.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình được chia thành 4 bài với cấu trúc logic từ tổng quan sơ đồ công nghệ, đi sâu vào thiết bị động lực, thiết bị xử lý bề mặt và hệ thống bồn bể:

  • Bài 1: Khái quát hệ thống tuần hoàn dung dịch (1,5 giờ lý thuyết): Phân tích vai trò của dòng dung dịch tuần hoàn kín trong phương pháp khoan xoay có rửa; thiết lập sơ đồ nguyên lý đường đi của dung dịch từ bể chứa, qua trạm máy bơm cao áp, ống đứng (standpipe), ống mềm cao áp, đầu xoay thủy lực (hoặc thiết bị Topdrive), chuỗi cần khoan, vòi phun tại choòng khoan, đi ngược lên khoảng không vành xuyến và quay về trạm làm sạch trên bề mặt.
  • Bài 2: Vận hành bơm dung dịch khoan (77 giờ: 5 giờ lý thuyết, 70 giờ thực hành, 2 giờ kiểm tra): Khái niệm và phân loại bơm piston (bơm tác dụng đơn, tác dụng kép, bơm 3 xi lanh lệch pha $120^\circ$, bơm 4 xi lanh lệch pha $90^\circ$; piston dạng đĩa và dạng trụ; phân loại theo dải áp suất và lưu lượng). Cấu tạo chi tiết phần cơ khí (bánh đà, bộ truyền bánh răng, cơ cấu trục khuỷu – thanh truyền, con trượt) và phần thủy lực (hộp van, van thủy lực, van an toàn, cụm xylanh – piston hợp kim chịu nhiệt luyện độ cứng 58–62 HRC, bình điều hòa áp suất nạp khí Nitơ). Nguyên lý tự mồi dựa trên định luật dãn nở khí $P \cdot (W_0 + FS) = P_a \cdot W_0$; các phương pháp điều chỉnh lưu lượng; quy trình chạy thử máy ở áp suất thử 37,5 MPa (cho cụm làm việc 25 MPa); quy trình bôi trơn, bảo dưỡng định kỳ và xử lý sự cố.
  • Bài 3: Vận hành hệ thống làm sạch dung dịch (16,5 giờ: 5,5 giờ lý thuyết, 10 giờ thực hành, 1 giờ kiểm tra): Phân tích thiết bị tách khí bằng phương pháp cơ học và hóa lý; cấu tạo và nguyên lý của máy xoáy lốc thủy lực (hydrocyclone), thiết bị tách cát (như dòng máy ПГ-50), thiết bị tách bùn, sàng rung và máy sấy khô mùn khoan; thực hành bài tập vận hành trên thiết bị xử lý hạt rắn.
  • Bài 4: Vận hành hệ thống đường ống và bể chứa (10 giờ: 2 giờ lý thuyết, 7 giờ thực hành, 1 giờ kiểm tra): Vận hành hệ thống manifold (cụm ống đứng standpipe manifold, block điều tiết choke manifold); vận hành hệ thống bồn bể phân loại chức năng: bể lắng cát (sand trap), bể làm việc (active tanks), bể dự trữ (reserve tanks), bể trộn nặng (slug tanks), bể hóa chất (chemical tank), bể kiểm tra thể tích (trip tank).
   [Bể chứa làm việc (Active Tank)]
   [Trạm máy bơm Piston cao áp]
   [Ống đứng (Standpipe) & Ống mềm]
   (Sand trap, Slug, Active)    (Sàng rung, Tách cát,
                                 Tách bùn, Khử khí)

Kiến thức nền tảng được xây dựng

  1. Lý thuyết thủy lực thể tích: Mô hình chuyển động tịnh tiến qua lại của piston trong xylanh với hành trình $s = 2r$ (với $r$ là bán kính tay quay), chuyển đổi cơ năng từ trục khuỷu thành công năng thủy lực đẩy môi chất.
  2. Định luật nhiệt động và cân bằng áp suất: Ứng dụng định luật biến đổi trạng thái khí trong quá trình tự mồi và triệt tiêu dao động lưu lượng nhờ bình điều hòa tích áp nạp khí Nitơ ($N_2$). Thiết lập công thức xác định chiều cao tự hút của bơm: $$h = \frac{P_a - P}{\gamma}$$
  3. Nguyên lý phân ly cơ học và thủy lực xoáy lốc: Lý thuyết tách pha rắn – lỏng – khí dựa trên trọng lực trong máng lắng, chuyển động rung cơ học qua các cỡ mắt lưới sàng rung, và trường lực quán tính ly tâm trong nón xoáy hydrocyclone.
  4. Tiêu chuẩn kỹ thuật phòng nổ: Tiêu chuẩn API RP500 về thiết kế an toàn cho thiết bị cơ điện hoạt động trong môi trường nguy hiểm Zone 1.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Thao tác căn chỉnh độ đồng tâm máng trượt con trượt; lắp ghép cụm xylanh – piston; thay thế đệm làm kín, cối van, lò xo van thủy lực; kiểm tra và nạp áp suất khí Nitơ vào bình điều hòa; thao tác phễu trộn Vortex Venture, đầu trộn nhanh Barite và máy khuấy hóa chất FSI.
  • Kỹ năng phân tích: Đo đạc và chẩn đoán tình trạng làm việc của hệ thống qua đồng hồ áp kế; tính toán lưu lượng bơm $Q$; phát hiện nguyên nhân gây tụt áp, tiếng va đập thủy lực hoặc hiện tượng xâm thực khí trong buồng bơm.
  • Kỹ năng vận hành thực tế: Thực hiện quy trình đóng/mở van trên choke manifold và standpipe manifold khi thực hiện các chế độ công nghệ: bơm rửa thông thường, dập giếng hoặc bơm trám xi măng.

Phương pháp giảng dạy và học tập (300-350 từ)

Chương trình áp dụng phương pháp sư phạm kỹ thuật tích cực, lấy người học làm trung tâm, phân bổ 82,8% tổng thời lượng cho các hoạt động thực hành, thí nghiệm và thảo luận tình huống:

  • Đối với giảng viên: Kết hợp phương pháp diễn giảng ngắn, nêu vấn đề kỹ thuật thực tế và tổ chức chia nhóm thảo luận (mỗi nhóm từ 8 đến 10 sinh viên). Giảng viên hướng dẫn trực tiếp quy trình thao tác trên mô hình thiết bị thật và giám sát an toàn tại Xưởng thiết bị dầu khí.
  • Đối với người học: Thực hiện quy trình tự học và làm việc nhóm; nghiên cứu trước nội dung tài liệu và giáo trình; hoàn thành các bài tập tình huống (như xử lý sự cố áp suất đường ống tăng/giảm đột ngột, xử lý tắc phin lọc, khắc phục mài mòn xylanh) trước khi vào xưởng thực hành.

Quy chế đào tạo áp dụng theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội. Điểm đánh giá thành phần và điểm thi kết thúc mô đun chấm theo thang điểm 10, làm tròn đến một chữ số thập phân, sau đó quy đổi sang thang điểm chữ và thang điểm 4 theo hệ thống tín chỉ. Sinh viên bắt buộc phải tham dự tối thiểu 70% các buổi học lý thuyết và 100% các buổi học thực hành mới đủ điều kiện dự thi kết thúc mô đun.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình "Hệ thống tuần hoàn dung dịch" tích hợp các quy chuẩn kỹ thuật và số liệu thực tế từ hoạt động sản xuất công nghiệp dầu khí tại Việt Nam:

  1. Dữ liệu thực tế từ giàn khoan biển: Cấu trúc thiết bị và thông số kỹ thuật được đối chiếu trực tiếp với hệ thống tuần hoàn dung dịch trên giàn khoan tự nâng Tam Đảo 03, quy trình vận hành thiết bị của Liên doanh Việt - Nga Vietsovpetro và Tổng Công ty Khoan và Dịch vụ Khoan Dầu khí (PV Drilling Offshore).
  2. Cập nhật trang thiết bị công nghệ mới: Giáo trình bổ sung tài liệu về hệ thống truyền động đầu quay di động (Topdrive) thay thế cho hệ thống cần vuông/bàn quay truyền thống; tích hợp các dòng cảm biến đo mức thể tích tự động bằng sóng siêu âm (Ultra sonic sensors - PVT) và cảm biến đo lưu lượng dung dịch hồi về (Return Flow sensor).
  3. Tích hợp tiêu chuẩn an toàn quốc tế: Toàn bộ hệ thống thiết bị làm sạch dung dịch và trạm bơm được thiết kế và hướng dẫn vận hành tuân thủ theo tiêu chuẩn API RP500 (phân vùng nguy hiểm Zone 1 – khu vực có sự hiện diện của khí và hơi dầu dễ cháy nổ).
  4. Quy chuẩn bảo dưỡng định lượng: Quy định rõ các chỉ số định lượng trong bảo dưỡng: xả dầu qua nút ren có từ tính sau 500 giờ chạy rà; thay mới toàn bộ dầu bôi trơn sau 4.000 giờ làm việc; duy trì mức dầu bôi trơn tại vạch kính quan sát 2 inch; và tiêu chuẩn loại bỏ xylanh khi đường kính trong bị xói mòn vượt quá 1,5 mm so với kích thước danh nghĩa.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo và sản xuất:

  • Sinh viên trình độ Cao đẳng nghề: Phục vụ trực tiếp cho sinh viên ngành Khoan khai thác dầu khí tại Trường Cao đẳng Dầu khí và các trường đào tạo kỹ thuật dầu khí. Giáo trình cung cấp đầy đủ hệ thống lý thuyết và bài tập kỹ năng phục vụ các kỳ thi đánh giá định kỳ và tốt nghiệp.
  • Điều kiện tiên quyết đối với người học: Sinh viên cần hoàn thành các môn học kỹ thuật cơ sở và chuyên môn: Vẽ kỹ thuật (MECM52003), Điện kỹ thuật cơ bản (ELEO53012), Hóa đại cương (PETR63001), Địa chất cơ sở (PETD53031), Địa chất dầu khí (PETD62032), Cơ sở khoan (PETD53033) và Thí nghiệm dung dịch khoan (PETD53137).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu chuẩn để biên soạn giáo án lý thuyết, giáo án tích hợp, phiếu hướng dẫn thực hành xưởng và xây dựng ngân hàng đề thi kết thúc mô đun.
  • Kỹ thuật viên, công nhân khoan: Làm tài liệu tham khảo, tự học cho kỹ thuật viên vận hành trạm sàng rung, trạm bơm dung dịch, công nhân bảo dưỡng cơ khí tại các giàn khoan đất liền và giàn khoan biển.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được thiết kế cho sinh viên hệ Cao đẳng nghề Khoan khai thác dầu khí, đồng thời là tài liệu tra cứu kỹ thuật cho kỹ thuật viên, thợ khoan tại các đơn vị dịch vụ dung dịch khoan và khai thác dầu khí.

2. Người học cần chuẩn bị kiến thức nền tảng nào?

Người học bắt buộc phải tích lũy các học phần tiên quyết bao gồm Cơ sở khoan, Địa chất cơ sở, Hóa đại cương và Thí nghiệm dung dịch khoan để hiểu rõ các tính chất lưu biến của dung dịch và cơ chế phá hủy đất đá.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết chung là gì?

Giáo trình tập trung vào kỹ năng thực hành vận hành (chiếm 87/105 giờ đào tạo), cung cấp chi tiết quy trình bảo dưỡng định kỳ theo giờ máy chạy, bảng tra cứu chẩn đoán hư hỏng thực tế và bám sát cấu hình giàn khoan Tam Đảo 03.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả?

Người học cần kết hợp đọc trước sơ đồ nguyên lý từng bài, nghiên cứu các thông số kỹ thuật của thiết bị (như máy tách cát ПГ-50, phễu trộn Vortex Venture), làm việc theo nhóm 8–10 người để giải quyết các bài tập tình huống sự cố trước khi thực hành trên mô hình.

5. Giáo trình sử dụng các nguồn tài liệu tham khảo chính nào?

Giáo trình trích dẫn và kế thừa dữ liệu từ các tài liệu chuyên ngành:

  • Cơ sở khoan và khai thác dầu khí – TS. Lê Phước Hảo (NXB ĐHQG TP.HCM, 2006).
  • Kỹ thuật khoan dầu khí – J. Nguyen (NXB Giáo dục, 1995).
  • Thiết bị khoan – Trương Minh Thông (1987).
  • Hướng dẫn vận hành tời khoan Ultrahoist 500-3000 Drawworks – Xí nghiệp Khoan & Sửa giếng, LD Việt - Nga Vietsovpetro (2012).

Kết luận (150 từ)

Giáo trình mô đun "Hệ thống tuần hoàn dung dịch" (PETD54141) chuẩn hóa toàn bộ khối kiến thức và kỹ năng vận hành chu trình thủy lực kín trong công tác thi công giếng khoan dầu khí. Với sự kết hợp chặt chẽ giữa cơ sở lý thuyết thể tích của bơm piston và hệ thống kiểm soát hạt rắn thực tế, tài liệu đảm bảo tính liên kết công nghệ từ khâu pha chế, bơm đẩy áp suất cao đến khâu làm sạch và thu hồi dung dịch trên bề mặt.

Trong lộ trình đào tạo, hoàn thành mô đun này là điều kiện tiên quyết để người học tiếp tục theo học các mô đun chuyên sâu tiếp theo:

  • Vận hành hệ thống chuỗi cần khoan và dụng cụ phá hủy đất đá (PETD55142)
  • Hệ thống chống ống và trám xi măng (PETD54143)
  • Hệ thống kiểm soát giếng khoan 1 & 2 (PETD55144, PETD63145)
  • Thực tập sản xuất tại doanh nghiệp (PETD54246)

Tài liệu là cơ sở học thuật và thực hành phục vụ công tác đào tạo nhân lực kỹ thuật chất lượng cao cho ngành Dầu khí Việt Nam.
