Đánh Giá Giáo Trình: Thi Công Mặt Đường (Trình Độ Cao Đẳng Nghề / Đại Học Chuyên Ngành Xây Dựng Cầu Đường)

Tổng quan về giáo trình (250-300 từ)

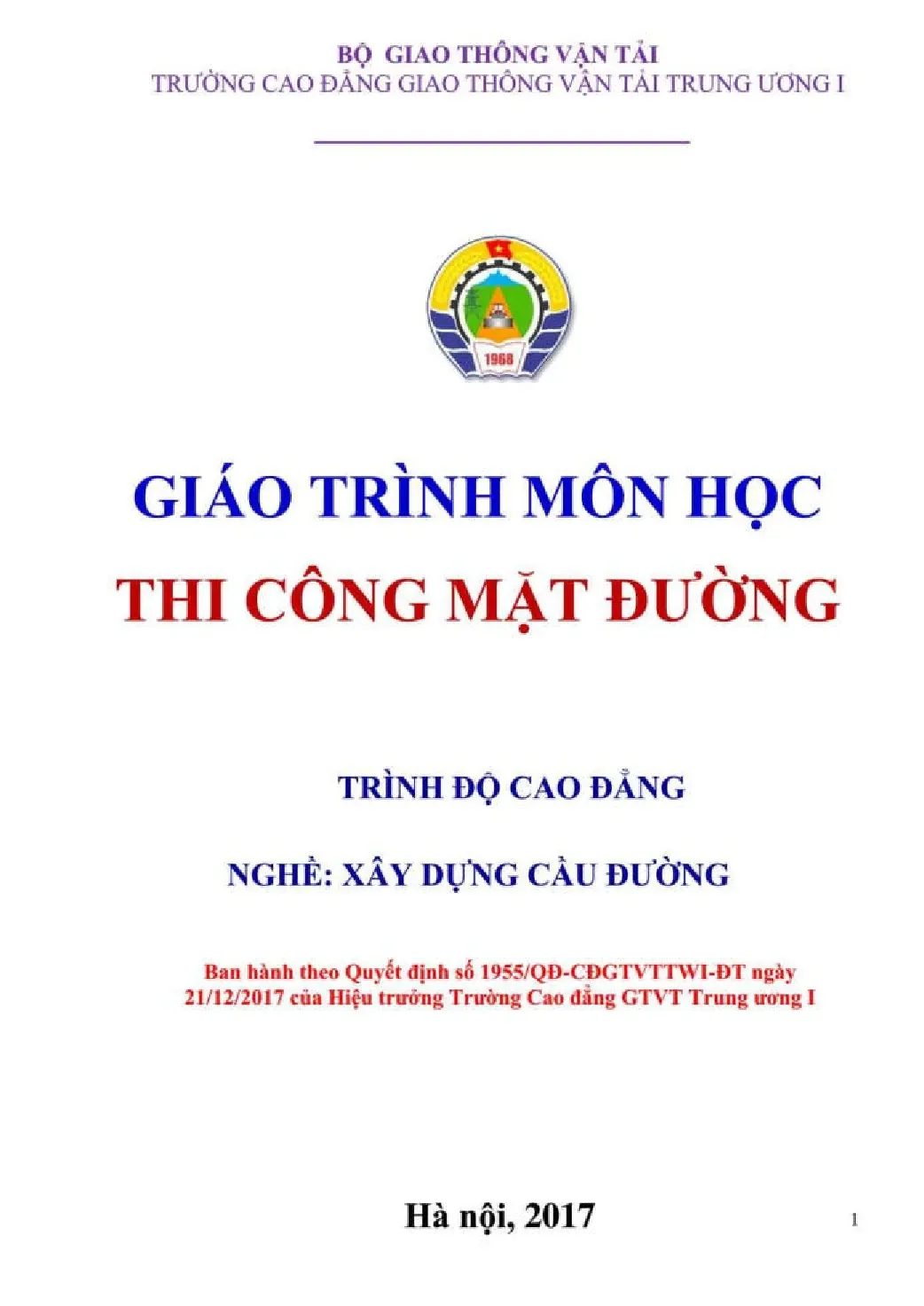

Giáo trình Môn học Thi công mặt đường được Khoa Công trình thuộc Trường Cao đẳng Giao thông Vận tải Trung ương I biên soạn và ban hành chính thức theo Quyết định số 1955/QĐ-CĐGTVTTWI-ĐT ngày 21/12/2017 của Hiệu trưởng nhà trường. Trong chương trình đào tạo nghề Xây dựng Cầu đường (trình độ Cao đẳng và Đại học kỹ thuật thực hành), đây là môn học chuyên môn bắt buộc nhằm chuẩn hóa kiến thức và kỹ năng thi công công trình đường bộ từ giai đoạn chuẩn bị mặt bằng đến giai đoạn nghiệm thu ngoài thực địa.

Mục tiêu học tập của giáo trình hướng tới việc trang bị cho người học năng lực nắm vững các nguyên lý cấu tạo áo đường; hiểu rõ các đặc tính cơ lý của vật liệu xây dựng đường; làm chủ quy trình công nghệ thi công các loại tầng móng và tầng mặt đường (áo đường mềm, bán cứng và cứng); đồng thời thực hiện thuần thục các công tác kiểm tra, nghiệm thu chất lượng theo hệ thống tiêu chuẩn kỹ thuật hiện hành.

Cấu trúc giáo trình được xây dựng theo hình thức phân chia mô-đun công việc rõ ràng với tổng lượng thời gian phân bổ cụ thể qua 6 bài học lớn. Cách tiếp cận của tài liệu đi từ các khái niệm cơ bản, nguyên lý sử dụng vật liệu, trình tự chuẩn bị mặt bằng và thoát nước, sau đó phát triển chi tiết vào từng loại kết cấu mặt đường cụ thể: từ mặt đường đất/cát gia cố vô cơ, mặt đường đá không gia cố, mặt đường nhựa (láng nhựa, thấm nhập, bê tông nhựa, bê tông nhựa polyme) cho đến mặt đường bê tông xi măng (đổ tại chỗ và lắp ghép). Điểm đặc sắc của tài liệu là sự gắn kết chặt chẽ giữa thông số kỹ thuật thi công định lượng (nhiệt độ, công lu, cự ly san rải) với hệ thống biểu mẫu thực hành kiểm tra và lập nhật ký công trình.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình gồm 6 bài học trọng tâm, được sắp xếp theo logic tăng dần về độ phức tạp công nghệ và yêu cầu kỹ thuật:

  • Bài 1: Kết cấu và trình tự chung thi công đường (15 giờ): Phân loại kết cấu áo đường mềm và cứng; trình bày 4 nguyên lý sử dụng vật liệu làm mặt đường (nguyên lý đá chèn đá Macadam, nguyên lý xếp lát, nguyên lý cấp phối liên tục/gián đoạn, nguyên lý gia cố đất); công tác định vị cọc tim, thi công lề đường (đắp lề, đào lề, nửa đào nửa đắp) và giải pháp thoát nước bằng tầng đệm cát (chứa nước, thoát nước) kết hợp rãnh xương cá (cự ly $L = 6 - 10\text{ m}$, góc xiên $60 - 70^\circ$).
  • Bài 2: Thi công mặt đường đá gia cố chất liên kết vô cơ (20 giờ): Kỹ thuật thi công đất gia cố vôi (yêu cầu nước trộn $\text{pH} \ge 4$, thời gian ninh kết không quá 24 giờ, dưỡng hộ 28 ngày); thi công cát gia cố xi măng (hàm lượng xi măng $6 - 8%$, độ chặt $K = 1.0$, lu lèn 3 giai đoạn); và thi công cấp phối đá dăm gia cố xi măng ($D_{\max} = 25 - 38.1\text{ mm}$, trộn cưỡng bức tại trạm, bảo dưỡng 7 - 14 ngày).
  • Bài 3: Thi công mặt đường đá không gia cố (35 giờ): Quy trình công nghệ thi công mặt đường cấp phối sỏi đá, cấp phối đá dăm (theo tiêu chuẩn Cục Đường bộ Việt Nam và AASHTO, lu lèn đạt $K \ge 0.95$, kiểm tra bằng phương pháp rót cát) và mặt đường đá dăm nước theo nguyên lý chèn móc và hình thành lực dính từ bột đá và nước.
  • Bài 4: Thi công mặt đường bê tông nhựa (60 giờ): Chi tiết phương pháp láng nhựa (1, 2, 3 lớp theo tiêu chuẩn 22 TCN 271-2001); phương pháp thấm nhập nhựa (thấm nhập nhẹ $4 - 5\text{ cm}$, thấm nhập sâu $6 - 8\text{ cm}$, bán thấm nhập); công nghệ bê tông nhựa rải nóng (nhiệt độ lu lèn hiệu quả $130 - 140^\circ\text{C}$), bê tông nhựa rải nguội và bê tông nhựa Polyme (PMB I, PMB II, PMB III theo 22 TCN 319-04 với các cấp phối BTNP 9.5, BTNP 12.5, BTNP 19).
  • Bài 5: Thi công mặt đường bê tông xi măng đổ tại chỗ (35 giờ): Cấu tạo tấm bê tông (chiều dày $18 - 24\text{ cm}$), cấu tạo các loại khe nối (khe co, khe dãn, khe uốn vồng, khe thi công, thanh truyền lực); quy trình đúc ván khuôn, rải hỗn hợp, đầm nén (đầm dùi, đầm bàn, đầm ngựa), cắt khe tạo nhám và quy trình bảo dưỡng 3 giai đoạn kéo dài 28 ngày.
  • Bài 6: Thi công mặt đường bê tông xi măng lắp ghép (20 giờ): Ứng dụng tấm bê tông đúc sẵn (kích thước $2 \times 4\text{ m}$ hoặc $2 \times 6\text{ m}$, lượng cốt thép $9 - 12\text{ kg/m}^2$); quy trình lắp ghép bằng cần cẩu, kiểm tra tiếp xúc đáy tấm, hàn liên kết mối nối, chèn matit nhựa hoặc vữa đông cứng nhanh và nghiệm thu sai số bề mặt.
flowchart TD
    A["Bài 1: Kết cấu & Trình tự chung thi công"] --> B["Bài 2: Thi công gia cố vô cơ (Vôi, Xi măng)"]
    A --> C["Bài 3: Thi công đá không gia cố (CPĐD, Đá dăm nước)"]
    B --> D["Bài 4: Thi công mặt đường nhựa (Láng nhựa, BTN, BTN Polyme)"]
    C --> D
    D --> E["Bài 5: Mặt đường BTXM đổ tại chỗ"]
    D --> F["Bài 6: Mặt đường BTXM lắp ghép"]

Kiến thức nền tảng được xây dựng

Giáo trình củng cố hệ thống lý thuyết về:

  • Cơ học vật liệu hạt và hỗn hợp composite: Cơ chế hình thành cường độ thông qua góc ma sát trong, lực dính phân tử keo sét, lực chèn móc của cốt liệu sắc cạnh và lực liên kết hóa lý của chất kết dính vô cơ/hữu cơ.
  • Chế độ thủy nhiệt nền mặt đường: Sự suy giảm cường độ chịu tải dưới tác động ẩm và các giải pháp ngắt mao dẫn, thoát nước tầng mặt.
  • Động học đầm nén và hóa già vật liệu: Lý thuyết đầm nén ở độ ẩm tối ưu ($W_0$) theo tiêu chuẩn AASHTO T180-90, sự biến tính của bitum theo nhiệt độ và thời gian vận hành.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Tính toán cự ly đổ vật liệu dựa trên công thức $L = \frac{Q}{B \cdot h_1}$; thiết lập sơ đồ và lựa chọn tổ hợp lu (lu tĩnh bánh thép, lu lốp, lu rung); kiểm soát chế độ nhiệt độ trong chế tạo và thi công bê tông nhựa.
  • Kỹ năng phân tích: Đọc hiểu và phân tích thành phần cấp phối sàng mắt vuông; đánh giá chỉ số dẻo, độ hao mòn Los Angeles ($LA \le 25 - 40%$); phân tích sai số hình học và độ bằng phẳng bằng thước 3 mét.
  • Kỹ năng quản lý chất lượng: Lập bảng kiểm soát cao độ hình học, soạn thảo phiếu yêu cầu nghiệm thu, lập biên bản nghiệm thu chuyển bước thi công và ghi chép nhật ký công trình.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp sư phạm của giáo trình được thiết kế theo định hướng thực hành nghề nghiệp (competency-based training). Mỗi bài học đều tuân thủ cấu trúc 4 bước: (1) Cung cấp khái niệm và yêu cầu tiêu chuẩn vật liệu; (2) Trình bày chi tiết công tác chuẩn bị và dây chuyền công nghệ; (3) Hướng dẫn kiểm tra, nghiệm thu và xử lý sự cố; (4) Hệ thống hóa bài tập thực hành hồ sơ kỹ thuật.

flowchart LR
    Step1["1. Tiêu chuẩn & Vật liệu"] --> Step2["2. Dây chuyền công nghệ"]
    Step2 --> Step3["3. Kiểm tra & Nghiệm thu"]
    Step3 --> Step4["4. Thực hành hồ sơ & Nhật ký"]

Các tình huống thực hành và ca điển hình được tích hợp xuyên suốt, bao gồm: xử lý hiện tượng phân tầng khi vận chuyển cấp phối đá dăm; kỹ thuật xử lý "bóc bánh đa" khi lu lèn đất gia cố; giải pháp bù vênh ổ gà trên mặt đường cũ; và kỹ thuật chèn thanh truyền lực chống xô lệch trong khe co dãn bê tông xi măng.

Tại phần cuối của mỗi chương, giáo trình thiết kế hệ thống bài tập thực hành có tính ứng dụng cụ thể:

  • Nghiên cứu bản vẽ thiết kế kỹ thuật thi công đã được phê duyệt.
  • Vẽ mặt cắt cấu tạo chi tiết các tầng mặt đường.
  • Tính toán khối lượng vật tư (đá, nhựa, cát, xi măng, nước) theo từng đoạn thi công.
  • Lập bảng cao độ và kích thước hình học nghiệm thu.
  • Lập phiếu yêu cầu và biên bản nghiệm thu công việc.
  • Lập tiến độ thời gian và ghi chép nhật ký thi công hiện trường.

Phương pháp đánh giá kết hợp giữa kiểm tra trắc nghiệm lý thuyết tiêu chuẩn kỹ thuật, bài tập tính toán định mức và đánh giá kỹ năng lập hồ sơ nghiệm thu thực tế. Đối với việc tự học, người học cần nghiên cứu song song giữa lý thuyết dây chuyền thi công trong giáo trình với việc tra cứu các quy chuẩn kỹ thuật quốc gia được viện dẫn.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình tích hợp hệ thống tiêu chuẩn kỹ thuật ngành giao thông vận tải đồng bộ tại thời điểm ban hành, thay thế các tài liệu tự biên soạn thiếu chuẩn hóa trước đây:

  • Hệ thống hóa tiêu chuẩn kỹ thuật: Viện dẫn trực tiếp các tiêu chuẩn chuyên ngành gồm TCVN 1771-87, TCVN 1772-87 (chỉ tiêu cơ lý đá dăm, sỏi); TCVN 2682-92 (xi măng Pooclăng); 22 TCN 271-2001 (thi công mặt đường láng nhựa); 22 TCN 318-04 (độ hao mòn Los Angeles); 22 TCN 319-04 (nhựa đường polyme); các tiêu chuẩn thí nghiệm đất và bột khoáng AASHTO T89, T90, T180-90.
  • Cập nhật công nghệ vật liệu mới: Giáo trình đưa vào chương trình học nội dung về Bê tông nhựa Polyme (sử dụng nhựa PMB I, PMB II, PMB III) với các yêu cầu thí nghiệm chuyên sâu như độ ổn định lưu trữ ở $163^\circ\text{C}$, độ nhớt Brookfield ở $135^\circ\text{C}$, độ đàn hồi kéo đứt, cùng các cấp phối danh định BTNP 9.5, BTNP 12.5 và BTNP 19.
  • Bảng tra định lượng thực tế: Cung cấp các bảng tra cứu kỹ thuật chi tiết giúp ứng dụng trực tiếp tại hiện trường, như:
    • Bảng định mức tỷ lệ rải đá và tưới nhựa cho láng nhựa 1, 2, 3 lớp theo chiều dày.
    • Bảng khoảng cách bố trí khe co, khe dãn của mặt đường bê tông xi măng căn cứ theo nhiệt độ không khí lúc đổ bê tông ($< +5^\circ\text{C}$, $5 - 25^\circ\text{C}$, $> 25^\circ\text{C}$).
    • Bảng thông số kích thước cấu tạo ngàm bê tông và bản vẽ chế tạo thiết bị chuyên dụng như đầm ngựa (đầm chấn động dài).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên và học viên: Giáo trình phục vụ trực tiếp cho học sinh, sinh viên hệ Cao đẳng nghề, Cao đẳng kỹ thuật và Đại học chuyên ngành Xây dựng Cầu đường, Xây dựng Công trình Giao thông, Công trình Thủy lợi - Hạ tầng đô thị.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần cơ sở ngành bao gồm: Trắc địa công trình (để phục vụ đo đạc định vị cọc tim, kiểm tra cao độ máy thủy bình, máy kinh vĩ); Cơ học đất (để nắm vững đầm nén, giới hạn Atterberg); Vật liệu xây dựng (chỉ tiêu xi măng, bitum, cốt liệu đá); và Vẽ kỹ thuật công trình.
  • Giảng viên: Tài liệu là khung chuẩn để xây dựng giáo án bài giảng lý thuyết, biên soạn đề cương thực hành xưởng, hướng dẫn đồ án môn học thi công đường và đồ án tốt nghiệp.
  • Kỹ sư và cán bộ kỹ thuật: Cán bộ chỉ huy trưởng công trường, kỹ sư giám sát, kỹ thuật viên phòng thí nghiệm hiện trường (Las-XD) sử dụng làm sổ tay tra cứu quy trình công nghệ, sơ đồ lu lèn và tiêu chuẩn nghiệm thu sai số kích thước hình học.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế cho sinh viên ngành Xây dựng Cầu đường trình độ Cao đẳng và Đại học kỹ thuật, giảng viên chuyên ngành và cán bộ kỹ thuật, kỹ sư giám sát đang thi công trực tiếp ngoài hiện trường.

2. Cần kiến thức nền nào để học?

Người học cần có kiến thức về Trắc địa công trình (sử dụng máy thủy bình, máy kinh vĩ), Cơ học đất (chỉ số dẻo, độ ẩm tối ưu, đầm nén), Vật liệu xây dựng (đá, cát, xi măng, nhựa đường) và đọc bản vẽ thiết kế mặt đường.

3. Điểm khác biệt với giáo trình khác?

Tài liệu tập trung trực tiếp vào chuỗi thao tác công nghệ thực tế (nhiệt độ lu lèn, tổ hợp máy móc, cự ly san rải) và yêu cầu người học lập đầy đủ hệ thống biểu mẫu nghiệm thu, biên bản công việc và nhật ký thi công thay vì chỉ dừng lại ở tính toán lý thuyết kết cấu.

4. Làm sao để tự học hiệu quả?

Người học nên kết hợp đọc lý thuyết từng bài với việc tự vẽ lại cấu tạo các lớp áo đường, làm lại các bài tập tính toán cự ly đổ vật liệu $L$, và tự điền các biểu mẫu nghiệm thu dựa trên một bản vẽ hồ sơ thiết kế kỹ thuật cụ thể.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình tích hợp sẵn các bảng tra định mức tiêu hao đá - nhựa, bảng khoảng cách bố trí khe nối bê tông xi măng, cấu tạo kích thước ngàm và bản vẽ kỹ thuật chi tiết của thiết bị đầm ngựa phục vụ thi công.

Kết luận (150 từ)

Giáo trình Môn học Thi công mặt đường (Trường Cao đẳng Giao thông Vận tải Trung ương I, 2017) là tài liệu học thuật kỹ thuật hoàn chỉnh, chuẩn hóa toàn diện quy trình công nghệ thi công kết cấu áo đường từ không gia cố đến gia cố vô cơ, mặt đường nhựa và bê tông xi măng. Lộ trình học tập được thiết kế mạch lạc: từ nắm vững nguyên lý vật liệu, làm chủ dây chuyền máy móc thi công (san, rải, lu lèn) đến kiểm soát các chỉ tiêu cơ lý và hoàn thiện hồ sơ nghiệm thu công trình. Để mở rộng kiến thức, người học nên tham khảo thêm các tiêu chuẩn thiết kế áo đường mềm TCVN hiện hành và các hồ sơ thiết kế bản vẽ thi công (TKBVTC) thực tế của các dự án đường cao tốc, quốc lộ.
