Tổng quan về giáo trình

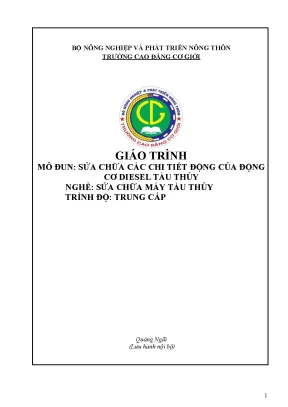

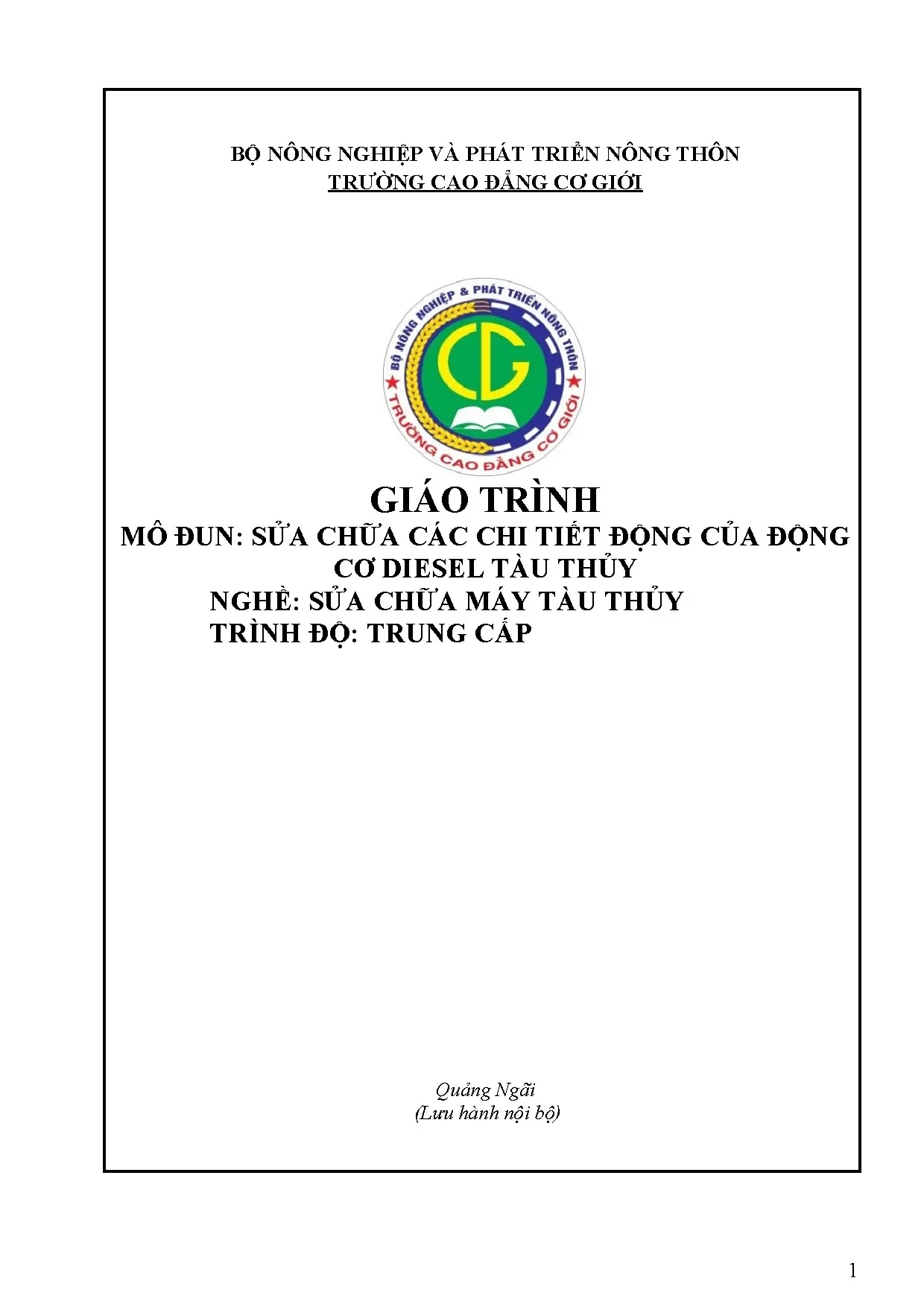

Giáo trình mô đun "Sửa chữa các chi tiết động của động cơ Diesel tàu thủy" (Mã mô đun: MĐ 25) do Trường Cao đẳng Cơ giới (trực thuộc Bộ Nông nghiệp và Phát triển Nông thôn) biên soạn, với sự chủ biên của tác giả Tạ Hữu Đạt. Trong chương trình đào tạo nghề Sửa chữa máy tàu thủy và ngành Công nghệ ô tô ở trình độ Trung cấp, mô đun này có khối lượng 1 tín chỉ (tổng cộng 45 giờ học, bao gồm 6 giờ lý thuyết, 35 giờ thực hành/thảo luận và 4 giờ kiểm tra). Mô đun được bố trí giảng dạy vào học kỳ II của năm thứ nhất, xếp sau các môn học kỹ thuật cơ sở và chuyên môn nền tảng như Nhiệt kỹ thuật, Động cơ Diesel 1, Dung sai và đo lường kỹ thuật, Vẽ kỹ thuật và Tháo động cơ Diesel tàu thủy (MH 23).

Mục tiêu học tập của giáo trình được phân định rõ ràng trên ba phương diện: kiến thức chuyên môn, kỹ năng thực hành và năng lực tự chủ/trách nhiệm. Về kiến thức, tài liệu trang bị cho người học khả năng phân tích nhiệm vụ, cấu tạo, cơ chế mài mòn, dạng sai hỏng điển hình và nguyên lý kiểm tra - sửa chữa cơ cấu chuyển động chính trong động cơ Diesel tàu thủy. Về kỹ năng, học viên được hướng dẫn lập và thực hiện quy trình tháo lắp, đo kiểm sai số hình học (độ côn, độ ôvan, độ cong, độ xoắn) và phục hồi các chi tiết máy theo tiêu chuẩn chế tạo. Về trách nhiệm, giáo trình rèn luyện ý thức chấp hành nghiêm ngặt an toàn lao động, vệ sinh công nghiệp và tính tỉ mỉ trong môi trường cơ khí hàng hải.

Điểm đặc sắc của tài liệu là phương pháp tiếp cận tích hợp (tỷ trọng thực hành chiếm tới 77,8% thời lượng đào tạo), gắn liền kiến thức lý thuyết cơ cấu chuyển động với các thông số định lượng cụ thể trên các dòng động cơ thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 5 bài học chuyên sâu tương ứng với 5 cụm chi tiết động then chốt của động cơ Diesel:

flowchart LR
    A["Bài 1: Nhóm Piston (10h)"] --> B["Bài 2: Nhóm Thanh truyền (10h)"]
    B --> C["Bài 3: Nhóm Xéc măng (5h)"]
    C --> D["Bài 4: Nhóm Chốt piston (5h)"]
    D --> E["Bài 5: Nhóm Trục khuỷu (15h)"]
  • Bài 1: Kiểm tra, sửa chữa, bảo dưỡng piston (MĐ 25-01 - 10 giờ): Trình bày hiện tượng mài mòn thân piston (mòn côn, mòn ôvan do lực ngang và ma sát), cào xước, rạn nứt đỉnh piston, mòn rãnh xéc măng và mòn lỗ bệ chốt. Hướng dẫn các bước cạo muội than bằng dao cạo, tẩy rửa bằng dung môi, đo đường kính dẫn hướng bằng đồng hồ so và panme (ví dụ thông số khe hở dầu chuẩn của động cơ Toyota 4A-F là $80{,}12\text{ mm}$, động cơ 2AZ-FE là $88{,}5\text{ mm}$), phương pháp doa lỗ chốt và tiện hạ cốt piston.
  • Bài 2: Kiểm tra, sửa chữa, bảo dưỡng thanh truyền (MĐ 25-02 - 10 giờ): Phân tích cơ chế biến dạng uốn, xoắn, đứt gãy bu lông và mòn rỗng lỗ đầu to/đầu nhỏ thanh truyền. Giới thiệu quy trình kiểm tra độ cong, độ xoắn bằng dưỡng ba chân hoặc thiết bị chuyên dùng DTJ-75 (độ cong giới hạn $0{,}04\text{ mm}/100\text{ mm}$, độ xoắn $0{,}06\text{ mm}/100\text{ mm}$; trên động cơ 4A-F giới hạn cong là $0{,}03\text{ mm}/100\text{ mm}$, xoắn là $0{,}05\text{ mm}/100\text{ mm}$). Trình bày kỹ thuật dồn và doa bạc đồng thanh, nắn thanh truyền trên đồ gá chuyên dụng.
  • Bài 3: Kiểm tra, bảo dưỡng xéc măng (MĐ 25-03 - 5 giờ): Tập trung vào việc sử dụng kìm chuyên dùng và vam trục vít hai chiều để tháo xéc măng khí và xéc măng dầu. Quy định cách đo khe hở miệng ($a_0 = 0{,}006 D$), kiểm tra khe hở cạnh (chiều cao) bằng căn lá, kiểm tra độ phẳng trên bàn máp hoặc giữa hai tấm kính, đo độ kín lưng xéc măng bằng phương pháp rọi sáng trong dưỡng trụ và đo độ đàn hồi (lực tác dụng từ $60 \div 80\text{ N}$ đối với xéc măng khí và $10 \div 80\text{ N}$ đối với xéc măng dầu).
  • Bài 4: Kiểm tra, sửa chữa, bảo dưỡng chốt piston (MĐ 25-04 - 5 giờ): Mô tả các dạng hao mòn theo chế độ lắp ghép (lắp chặt với bệ chốt hoặc lắp lỏng tự do). Phương pháp đo đường kính nhiều vị trí bằng panme đo ngoài theo hai phương vuông góc để tính độ côn, độ ôvan theo công thức $\Delta = 0{,}001d + 0{,}08\text{ mm}$. Hướng dẫn phương pháp mạ crôm mài bóng phục hồi kích thước hoặc nắn chốt piston bằng kích thủy lực.
  • Bài 5: Sửa chữa nhóm trục khuỷu (MĐ 25-05 - 15 giờ): Phân tích hiện tượng cào xước, mòn côn, mòn ôvan cổ trục và cổ biên, hiện tượng cháy lớp hợp kim chống ma sát của bạc lót (hợp kim B-83, ACM, đồng thanh chì), nứt trục do kích nổ hoặc thủy kích. Trình bày quy trình thông rửa các đường dầu bôi trơn bằng khí nén áp lực và kiểm tra tổng thể hệ trục cơ.

Kiến thức nền tảng được xây dựng

Giáo trình hệ thống hóa các nguyên lý cơ khí chế tạo và sửa chữa máy:

  1. Lý thuyết ma sát học và mài mòn: Cơ chế tác động của lực ngang, áp lực khí thể và màng dầu bôi trơn lên các bề mặt ma sát trượt (piston - xylanh, chốt - bạc biên, trục khuỷu - bạc lót).
  2. Nguyên lý lắp ghép và chuỗi kích thước: Quy định độ dôi ép bạc chốt (động cơ xăng từ $-0{,}010 \div -0{,}150\text{ mm}$, động cơ Diesel từ $-0{,}15 \div -0{,}20\text{ mm}$), độ hở lắp ghép tiêu chuẩn giữa chốt và lỗ bệ ở $20^\circ\text{C}$ đạt $-0{,}005 \div -0{,}010\text{ mm}$.
  3. Kỹ thuật gia nhiệt và kiểm soát dung sai: Phương pháp gia nhiệt sấy piston ở $85^\circ\text{C} \div 90^\circ\text{C}$ trong $20 \div 30$ phút khi lắp chốt piston; quy chuẩn cân bằng động và cân bằng khối lượng (chênh lệch khối lượng nhóm piston $< 8\text{ g}$, nhóm thanh truyền $< 15\text{ g}$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng thành thạo các dụng cụ đo lường cơ khí chính xác như panme đo trong/đo ngoài, đồng hồ so gắn chân đế, thước cặp, căn lá và đồ gá kiểm tra độ cong xoắn DTJ-75.
  • Kỹ năng phân tích (Analytical skills): Nhận diện chính xác nguyên nhân hư hỏng thông qua dạng hình học của vết mòn (mòn vẹt, mòn côn, tróc rỗ mặt bạc lót, đổi màu nhiệt do thiếu dầu bôi trơn).
  • Năng lực tay nghề thực tiễn (Practical competencies): Thực hiện đúng quy trình nắn thanh truyền, doa bạc đầu nhỏ, cạo rãnh xéc măng, mạ crôm phục hồi chi tiết, chọn lắp cụm piston - thanh truyền có tính lắp lẫn một phần theo đánh dấu định hướng (chiều mũi tên đỉnh piston, góc vát xéc măng, chiều thanh truyền cắt xiên $45^\circ$).

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp lý thuyết và thực hành (Integrated Vocational Training), trong đó người dạy đóng vai trò hướng dẫn thao tác mẫu và kiểm soát an toàn, người học trực tiếp thực hành trên mô hình cắt bổ và cụm động cơ thực tế.

flowchart TD
    subgraph DanhGia["Cơ chế đánh giá mô đun (Thông tư 09/2017/TT-BLĐTBXH)"]
        A1["Kiểm tra thường xuyên (Hệ số 1 - Tự luận / Hỏi miệng / Báo cáo)"] --> T["Tổng điểm tích lũy môn học"]
        A2["Kiểm tra định kỳ (Hệ số 2 - Lý thuyết kết hợp thực hành)"] --> T
        A3["Thi kết thúc mô đun (Vấn đáp và Thao tác trên mô hình)"] --> T
        T --> F["Điểm thang 10 & Quy đổi sang thang 4"]
    end
    subgraph TyTrong["Tỷ trọng điểm"]
        B1["Điểm quá trình (Thường xuyên + Định kỳ): 40%"]
        B2["Điểm thi kết thúc môn: 60%"]
    end
  • Tổ chức dạy học:
    • Lý thuyết: Giảng dạy tích cực, trình chiếu hình vẽ mặt cắt cấu tạo, nêu vấn đề sai hỏng thực tế từ xưởng đóng tàu, phân nhóm thảo luận từ 2 đến 3 người học để phân tích sơ đồ công nghệ.
    • Thực hành: Phân chia tổ nhóm nhỏ tại xưởng chuyên môn hóa. Giảng viên thao tác mẫu từng bước (tháo xéc măng, gá đồng hồ so, sử dụng vam tháo chốt), học viên thao tác lặp lại và được sửa sai trực tiếp tại chỗ.
  • Phương thức đánh giá:
    • Áp dụng Quy chế đào tạo Trung cấp hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH ngày 13/3/2017 của Bộ Lao động – Thương binh và Xã hội.
    • Cơ cấu điểm: Điểm quá trình (bao gồm kiểm tra thường xuyên sau 10 giờ và kiểm tra định kỳ sau 20 giờ) chiếm trọng số $40%$; Điểm thi kết thúc môn học (hình thức vấn đáp và thực hành trên mô hình sau 45 giờ) chiếm trọng số $60%$. Toàn bộ điểm thành phần tính theo thang điểm 10 làm tròn đến một chữ số thập phân, sau đó quy đổi sang thang điểm chữ và thang điểm 4.
  • Quy định tự học: Học viên phải tham dự tối thiểu $70%$ tổng thời lượng mô đun (vắng quá $30%$ phải học lại), chuẩn bị tài liệu kỹ thuật trước giờ học và viết báo cáo thu hoạch nhóm sau mỗi bài thực hành.

Điểm nổi bật và cập nhật

Nội dung giáo trình được biên soạn dựa trên cơ sở tổng hợp quy trình công nghệ từ các xí nghiệp cơ khí, nhà máy đóng mới tàu thủy và các công trình tài liệu học thuật cơ bản trong ngành tàu thủy:

TT Tài liệu tham khảo chính trong giáo trình Tác giả Nhà xuất bản / Cơ sở đào tạo Năm XB
1 Công nghệ sửa chữa tàu thủy Trần Hữu Nghị, Lê Văn Vạn NXB Giao thông vận tải, Hà Nội 1996
2 Công nghệ và tổ chức sửa chữa tàu thủy (3 tập) Đinh Văn Phương Trường Đại học Hàng hải Việt Nam 1977
3 Sửa chữa động cơ đốt trong tàu thủy (Hỏi và Đáp) M. Daisec NXB Đóng tàu, Lêningrát 1980
4 Sửa chữa Diesel tàu thủy N. Phucavshnhikov NXB Giao thông vận tải, Moskow 1978
5 Sửa chữa thiết bị nồi hơi PH. Cemikov NXB Kỹ thuật Kiev 1972
6 Sửa chữa động cơ đốt trong tàu thủy V. Phaivusevis NXB Giao thông vận tải, Moskow 1971

Bên cạnh việc kế thừa các nguyên lý sửa chữa cơ bản từ các công trình kinh điển, giáo trình cập nhật số liệu đo lường dung sai lắp ghép và tiêu chuẩn kỹ thuật thực tế của nhiều mẫu động cơ phổ biến:

  • Bảng tiêu chuẩn khe hở miệng và khe hở rãnh xéc măng trên dòng động cơ Toyota Land Cruiser (khe hở miệng xéc măng hơi số 1 chuẩn $0{,}30 \div 0{,}52\text{ mm}$, giới hạn cho phép $1{,}12\text{ mm}$; xéc măng dầu chuẩn $0{,}15 \div 0{,}52\text{ mm}$, giới hạn $1{,}12\text{ mm}$) và dòng động cơ Toyota Hiace 1RZ (khe hở miệng xéc măng hơi số 1 chuẩn $0{,}22 \div 0{,}35\text{ mm}$, giới hạn $0{,}95\text{ mm}$).
  • Quy định lắp ghép thanh truyền cắt xiên $45^\circ$ đối với động cơ Diesel để tối ưu hóa khả năng chịu lực và thuận tiện cho việc tháo lắp qua lòng xylanh.
  • Quy tắc bố trí lệch tâm lỗ chốt piston sang trái ($1{,}5 \div 1{,}6\text{ mm}$) nhìn từ đầu máy để giảm thiểu va đập tại các điểm chết trong chu trình sinh công.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật:

flowchart TD
    GT["Giáo trình MĐ 25: Sửa chữa các chi tiết động của động cơ Diesel tàu thủy"]
    GT --> DT1["Học sinh, sinh viên Trung cấp / Cao đẳng nghề Sửa chữa máy tàu thủy"]
    GT --> DT2["Học sinh, sinh viên nghề Công nghệ ô tô"]
    GT --> DT3["Giảng viên chuyên ngành Cơ khí động lực & Đóng tàu"]
    GT --> DT4["Kỹ thuật viên tại xưởng sửa chữa cơ khí, xí nghiệp đóng tàu"]
  • Học sinh, sinh viên: Áp dụng trực tiếp cho người học trình độ Trung cấp nghề Sửa chữa máy tàu thủy và Trung cấp nghề Công nghệ ô tô.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học chung và chuyên môn cơ sở trước khi học mô đun này, bao gồm:
    • MH 07: Vẽ kỹ thuật (đọc bản vẽ chi tiết cơ khí và sơ đồ cụm máy);
    • MH 08: Cơ kỹ thuật (nắm vững cơ chế chịu lực uốn, kéo, nén của cơ cấu thanh truyền - trục khuỷu);
    • MH 09: Vật liệu cơ khí (hiểu tính chất của gang, thép carbon, hợp kim chống ma sát B-83, ACM);
    • MH 10: Dung sai và đo lường kỹ thuật (sử dụng các dụng cụ đo kiểm chính xác);
    • MH 18: Động cơ Diesel tàu thủy 1 và MH 23: Tháo động cơ Diesel tàu thủy.
  • Giảng viên: Tài liệu cung cấp cấu trúc bài giảng chuẩn, tiêu chí kiểm tra đánh giá, mẫu phiếu hướng dẫn thực hành và quy trình công nghệ phục vụ trực tiếp công tác biên soạn giáo án tích hợp.
  • Kỹ thuật viên cơ khí: Làm tài liệu tra cứu các bảng thông số khe hở tiêu chuẩn, quy trình nắn trục, sửa chữa phục hồi chi tiết máy tại các cơ sở đóng tàu và trạm bảo dưỡng động cơ đốt trong.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế trực tiếp cho học sinh, sinh viên hệ Trung cấp nghề Sửa chữa máy tàu thủy và Công nghệ ô tô. Ngoài ra, tài liệu phù hợp làm nguồn tham khảo cho kỹ thuật viên bảo dưỡng tại các xí nghiệp đóng tàu và xưởng cơ khí động lực.

2. Cần kiến thức nền tảng nào để học tốt mô đun này?

Người học bắt buộc phải hoàn thành các môn cơ sở ngành như Nhiệt kỹ thuật, Cơ kỹ thuật, Vật liệu cơ khí, Dung sai và đo lường kỹ thuật, cùng kỹ năng tháo lắp cơ bản từ môn học Tháo động cơ Diesel tàu thủy (MH 23).

3. Điểm khác biệt của giáo trình này so với các giáo trình sửa chữa động cơ chung?

Giáo trình tập trung chuyên sâu vào cơ cấu chuyển động (nhóm piston, thanh truyền, xéc măng, chốt, trục khuỷu) với các hướng dẫn kỹ thuật đặc thù cho máy tàu thủy (như thanh truyền cắt xiên $45^\circ$, yêu cầu mạ crôm phục hồi chốt trục, kiểm tra biến dạng dư của xéc măng và sử dụng thiết bị kiểm tra chuyên dùng DTJ-75).

4. Làm sao để tự học và thực hành mô đun đạt hiệu quả cao?

Người học cần nghiên cứu kỹ lý thuyết về các dạng hao mòn trước mỗi buổi học, ghi nhớ thứ tự các bước thao tác đo lường bằng panme và đồng hồ so, đối chiếu kết quả đo với bảng thông số định mức của nhà chế tạo và chủ động tham gia thảo luận nhóm từ 2 đến 3 người.

5. Giáo trình có cung cấp các bảng thông số kỹ thuật chuẩn không?

Tài liệu tích hợp đầy đủ bảng thông số kỹ thuật thực tế của nhiều dòng động cơ (như Toyota 4A-F, 4A-GE, 2AZ-FE, Land Cruiser, Hiace 1RZ), bao gồm khe hở dầu piston - xylanh, khe hở miệng xéc măng tiêu chuẩn/tối đa, khe hở cạnh và lực đàn hồi danh định.

Kết luận

Giáo trình mô đun "Sửa chữa các chi tiết động của động cơ Diesel tàu thủy" (MĐ 25) của Trường Cao đẳng Cơ giới là tài liệu giảng dạy tiêu chuẩn, cung cấp hệ thống kiến thức toàn diện về công nghệ kiểm tra, phục hồi và bảo dưỡng cơ cấu trục khuỷu - thanh truyền - piston. Với cấu trúc 45 giờ phân bổ tập trung vào thực hành, giáo trình thiết lập lộ trình học tập khoa học từ việc nhận diện hư hỏng đến thao tác đo đạc chính xác và lắp ráp hoàn chỉnh. Để nâng cao hiệu quả đào tạo, người học được khuyến nghị kết hợp nghiên cứu giáo trình cùng hệ thống hồ sơ kỹ thuật của các nhà máy đóng tàu và các tài liệu chuyên khảo về công nghệ sửa chữa động cơ Diesel tàu thủy hiện hành.
