Tổng quan về giáo trình

Giáo trình mô đun Robot công nghiệp (Mã mô đun: MĐ23) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo nghề Điện tử công nghiệp ở trình độ Trung cấp, ban hành kèm theo Quyết định số 761/QĐ-CĐCG-KT&KĐCL ngày 17 tháng 11 năm 2022 của Hiệu trưởng Trường Cao đẳng Cơ giới (Quảng Ngãi), do tác giả Phan Ngọc Bảo làm chủ biên. Tài liệu được biên soạn phục vụ công tác giảng dạy, học tập và lưu hành nội bộ.

Trong cấu trúc chương trình khung nghề Điện tử công nghiệp gồm 79 tín chỉ với tổng thời lượng 1905 giờ, mô đun MĐ23 được bố trí ở khối các môn học/mô đun chuyên ngành (Mục II.2). Mô đun có khối lượng học tập 5 tín chỉ với tổng thời gian 105 giờ (gồm 45 giờ lý thuyết, 54 giờ thực hành/thực tập và 6 giờ kiểm tra), được giảng dạy sau khi người học đã hoàn thành các môn học kỹ thuật cơ sở và các mô đun chuyên ngành liên quan như Kỹ thuật cảm biến (MĐ18), Điều khiển khí nén/điện khí nén và Lập trình PLC cơ bản (MĐ22).

Mục tiêu đào tạo của giáo trình được xác định cụ thể theo các chuẩn đầu ra:

  • Kiến thức: Trình bày được cấu trúc tổng thể của robot công nghiệp (Chuẩn A1); mô tả được quá trình hoạt động của các hệ thống robot trong sản xuất công nghiệp (Chuẩn A2).
  • Kỹ năng: Lập trình và mô phỏng được các chuyển động của robot (Chuẩn B1); vận hành và sử dụng robot công nghiệp đúng quy trình kỹ thuật; sửa chữa được một số hư hỏng thông thường trên hệ thống robot.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tính tỉ mỉ, độ chính xác, đảm bảo an toàn lao động và vệ sinh công nghiệp trong môi trường sản xuất (Chuẩn C1).

Cấu trúc giáo trình gồm 5 bài học tích hợp chặt chẽ giữa lý thuyết cơ sở, phân tích kết cấu cơ khí - điều khiển, mô hình hóa toán học động học và thực hành mô phỏng trên phần mềm chuyên dụng cùng thiết bị công nghiệp thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai theo 5 bài học với tiến trình logic từ tổng quan, cấu trúc phần cứng, phân tích chuyển động, tính toán động học đến lập trình ứng dụng:

  • Bài 1: Giới thiệu chung về robot công nghiệp (5 giờ lý thuyết): Trình bày lịch sử phát triển của robot công nghiệp từ nguồn gốc thuật ngữ "Robota" trong tác phẩm kịch Rossum’s Universal Robots của Karel Capek (1921), quá trình phát triển các cơ cấu điều khiển từ xa (Teleoperators) thời kỳ Thế chiến thứ hai, máy công cụ điều khiển số (NC), dòng robot thương mại Versatran của hãng AMF, Unimate trong sản xuất ô tô, mẫu robot "mắt - tay" của Đại học Stanford (1967), robot T3 của công ty Cincinnati (1974) và robot dạng người Asimo. Giới thiệu các định nghĩa tiêu chuẩn của AFNOR (Pháp), RIA (Mỹ), FOCT 25686-85 (Nga); các khái niệm bậc tự do (DOF), hệ tọa độ gắn trên khâu ($O_0$ đến $O_n$), quy tắc bàn tay phải, trường công tác (workspace) và các lĩnh vực ứng dụng (an ninh với Knightscope, vũ trụ với NASA, giải trí tại Disney World, y tế với robot phẫu thuật da Vinci, thăm dò đáy biển, sản xuất chế tạo và dịch vụ khách hàng với robot Nadine).
  • Bài 2: Cấu trúc và phân loại robot công nghiệp (23 giờ: 10 giờ lý thuyết, 12 giờ thực hành, 1 giờ kiểm tra): Phân tích các bộ phận cấu thành robot gồm cánh tay cơ khí, nguồn động lực (điện, thủy lực, khí nén), dụng cụ thao tác cuối (mỏ hàn, đá mài, đầu phun sơn, kẹp), thiết bị dạy học (teach pendant), bộ điều khiển (controller/driver) và phần mềm máy tính. Phân loại robot theo kết cấu không gian: hệ tọa độ Đề Các ($TTT$), tọa độ trụ ($RTT$), tọa độ cầu ($RRT$), tọa độ góc/phỏng sinh ($RRR$ như PUMA, IRb-6, IRb-60), SCARA ($RRT$ phát triển năm 1979 tại Đại học Yamanashi). Phân loại theo 5 thế hệ công nghệ từ điều khiển chu trình lặp hở (thế hệ 1), tích hợp cảm biến servo kín (thế hệ 2), xử lý thị giác máy tính/vision systems (thế hệ 3), điều khiển thích nghi (thế hệ 4) đến trí tuệ nhân tạo, mạng nơ-ron và logic mờ (thế hệ 5). Phân tích chi tiết quy trình ứng dụng robot hàn MIG và giới thiệu thông số kỹ thuật dòng robot 6 trục ABB IRB 120 cùng mô hình đào tạo ED 7271 / ED 7270 (Hàn Quốc).
  • Bài 3: Các chuyển động cơ bản của robot công nghiệp (23 giờ: 10 giờ lý thuyết, 12 giờ thực hành, 1 giờ kiểm tra): Phân biệt chuyển động nội tại của khớp/khâu với robot di động (bánh xe, bánh xích, bánh Omni, chuyển động bằng chân). Trình bày hai dạng chuyển động cơ bản gồm chuyển động tịnh tiến ($T$ hoặc $P$) và chuyển động quay ($R$). Phân tích các kết cấu cơ khí điển hình: robot cố định trên nền dùng tọa độ Đề Các/tọa độ trụ; cổ tay robot khớp cầu 3 bậc tự do với cơ cấu vi sai 8 bánh răng côn khử khe hở; kết cấu robot treo di chuyển trên ray (kiểu palăng một phương hoặc cầu trục hai phương); robot điều khiển thích nghi mờ trang bị cảm biến lực. Hướng dẫn quy trình thực hành điều khiển robot ABB IRB 120 xoay theo các trục và theo hệ tọa độ dụng cụ.
  • Bài 4: Phương trình động học và động lực học của robot (10 giờ lý thuyết): Thiết lập cơ sở toán học cho tay máy thông qua phương trình động học thuận (Forward Kinematics) để xác định vị trí/hướng khâu tác động cuối từ các biến khớp; phương trình động học nghịch (Inverse Kinematics) để tìm giá trị các biến khớp từ vị trí/hướng yêu cầu; phương pháp giải hệ phương trình động học và thiết lập phương trình động lực học mô tả quan hệ giữa lực/mô-men với quy luật chuyển động.
  • Bài 5: Lập trình ứng dụng robot trên phần mềm (44 giờ: 10 giờ lý thuyết, 30 giờ thực hành, 4 giờ kiểm tra): Hướng dẫn cài đặt, giao diện, thanh công cụ chức năng và thao tác điều hướng chuột 3D trên phần mềm RobotStudio của hãng ABB; phương pháp thiết lập không gian làm việc ảo, cấu hình trạm robot và lập trình quỹ đạo chuyển động điều khiển robot trên máy vi tính.
Tiến trình học tập mô đun MĐ23 (105 giờ):
[Bài 1: Giới thiệu chung (5h)]
       ↓
[Bài 2: Cấu trúc & Phân loại (23h)]
       ↓
[Bài 3: Chuyển động cơ bản (23h)]
       ↓
[Bài 4: Động học & Động lực học (10h)]
       ↓
[Bài 5: Lập trình RobotStudio (44h)]

Kiến thức nền tảng được xây dựng

  • Lý thuyết cơ hệ hở và bậc tự do: Nắm vững công thức xác định bậc tự do cho chuỗi động hở dựa trên số khâu động $n$ và số khớp động loại $i$ ($p_i$), trong đó khớp động loại 5 (khớp quay hoặc tịnh tiến) xác định trực tiếp bậc tự do của cơ cấu: $$\text{DOF} = 6n - \sum_{i=1}^5 i \cdot p_i$$ Xác định yêu cầu tối thiểu 6 bậc tự do (3 bậc định vị, 3 bậc định hướng) để cơ cấu chấp hành cuối định vị và định hướng tùy ý trong không gian 3 chiều.
  • Hệ tọa độ và biến khớp: Quy tắc bàn tay phải xác định các trục tọa độ Descartes ($Oxyz$); quy chuẩn đặt hệ tọa độ cơ sở cố định $O_0$, các hệ tọa độ suy rộng $O_1, \dots, O_{n-1}$ trên các khâu trung gian và hệ tọa độ $O_n$ trên khâu tác động cuối.
  • Mô hình toán học động học và động lực học: Cơ chế chuyển đổi giải tích giữa không gian trạng thái khớp và không gian làm việc Đề Các thông qua bài toán động học thuận và động học nghịch.
  • Cơ sở điều khiển thích nghi và tự động hóa: Nguyên lý điều khiển từ vòng hở (thế hệ 1) đến vòng kín có phản hồi tín hiệu cảm biến (thế hệ 2), xử lý dữ liệu ảnh camera (thế hệ 3), thuật toán tối ưu hóa điều kiện biên (thế hệ 4) và điều khiển thông minh ứng dụng mạng nơ-ron kết hợp logic mờ (Neuron Fuzzy/Fuzzy Logic) ở thế hệ 5.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc hiểu thông số hình - động học của các dòng robot công nghiệp; tính toán bậc tự do; xác định biên dạng vùng làm việc (khối hộp chữ nhật, hình trụ rỗng, hình cầu, mặt cầu giao nhau); phân tích độ cứng vững và độ dự phòng của tay máy.
  • Kỹ năng phân tích: Giải bài toán động học của tay máy; phân tích cấu tạo bộ truyền vi sai bánh răng côn trong khớp cầu cổ tay; chẩn đoán và khắc phục các sự cố cơ bản trên hệ truyền động điện, thủy lực và khí nén.
  • Kỹ năng thực hành nghề nghiệp: Vận hành và điều khiển cánh tay robot công nghiệp 6 trục ABB IRB 120 qua bộ điều khiển IRC5 Compact; thao tác chuẩn xác trên phần mềm mô phỏng RobotStudio để xây dựng môi trường ảo, thiết lập điểm đích (targets) và biên soạn chương trình điều khiển quỹ đạo.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình dạy học tích hợp giữa lý thuyết và thực hành, tuân thủ phương pháp giáo dục nghề nghiệp tích cực:

                  ┌────────────────────────────────────────┐
                  │          PHƯƠNG PHÁP ĐÀO TẠO           │
                  └──────────────────┬─────────────────────┘
                                     │
         ┌───────────────────────────┴───────────────────────────┐
         ▼                                                       ▼
┌─────────────────────────────────┐             ┌─────────────────────────────────┐
│       NGƯỜI DẠY (GIẢNG VIÊN)     │             │       NGƯỜI HỌC (HỌC VIÊN)      │
├─────────────────────────────────┤             ├─────────────────────────────────┤
│ • Thuyết trình ngắn, nêu vấn đề │             │ • Nghiên cứu giáo trình trước   │
│ • Thao tác mẫu trên thiết bị    │             │ • Thảo luận nhóm nhỏ (2-3 người)│
│ • Hướng dẫn và sửa sai tại chỗ  │             │ • Thực hành mô phỏng máy tính   │
│ • Sử dụng mô hình RobotStudio   │             │ • Vận hành trực tiếp ABB IRB120 │
└─────────────────────────────────┘             └─────────────────────────────────┘
  • Đối với người dạy: Sử dụng phương pháp thuyết trình ngắn, diễn giảng giải thích nguyên lý, dạy học giải quyết vấn đề và hướng dẫn đọc tài liệu. Trong các giờ thực hành (chiếm 54/105 giờ), giảng viên thực hiện thao tác mẫu, phân chia bài tập theo nhóm nhỏ, trực tiếp uốn nắn, sửa sai thao tác kỹ thuật tại chỗ và sử dụng máy chiếu, máy tính, mô hình học cụ để minh họa hệ truyền động và phần mềm mô phỏng.
  • Đối với người học: Yêu cầu tự giác nghiên cứu giáo trình và tài liệu tham khảo trước khi lên lớp; tham gia thảo luận nhóm nhỏ (2-3 học viên/nhóm) theo chủ đề được phân công trước; thực hiện đầy đủ các bài tập thực hành trên máy vi tính và thiết bị thực; tuân thủ quy định chuyên cần với yêu cầu tham dự tối thiểu 80% thời lượng giờ giảng tích hợp (vắng trên 20% phải học lại mô đun).
  • Môi trường và điều kiện trang thiết bị:
    • Phòng học lý thuyết chuyên môn và xưởng thực hành lập trình robot công nghiệp.
    • Thiết bị giảng dạy: Máy chiếu (Projector), máy vi tính cá nhân cài đặt phần mềm ABB RobotStudio, bảng, tranh vẽ kỹ thuật.
    • Thiết bị phần cứng: Cánh tay robot công nghiệp ABB IRB 120 kèm tủ điều khiển IRC5 Compact, bộ kit thực hành robot giáo dục ED 7271 / ED 7270 (Hàn Quốc) trang bị 10 loại cảm biến, kết nối USB/ZigBee/RFID và camera Pan/Tilt; bộ dụng cụ cơ điện.
  • Phương pháp kiểm tra và đánh giá: Thực hiện theo quy định đào tạo Trung cấp hệ chính quy ban hành kèm theo Thông tư số 04/2022/TT-BLĐTBXH ngày 30/3/2022 của Bộ trưởng Bộ Lao động – Thương binh và Xã hội và quy chế của Trường Cao đẳng Cơ giới:
    • Trọng số điểm môn học: Điểm đánh giá quá trình (gồm kiểm tra thường xuyên và định kỳ) chiếm 40%; điểm thi kết thúc môn học chiếm 60%.
    • Hình thức kiểm tra quá trình:
      • Kiểm tra thường xuyên: 01 cột điểm (hình thức hỏi miệng/viết/thuyết trình/báo cáo) đánh giá chuẩn đầu ra A1, A2, B1, C1 sau 5 giờ học lý thuyết (Bài 1).
      • Kiểm tra định kỳ: 03 cột điểm (hệ số 2, hình thức kết hợp viết tự luận/trắc nghiệm và thao tác thực hành) đánh giá chuẩn đầu ra A2, B1, C1 sau các mốc 23 giờ (Bài 2, Bài 3, Bài 5).
    • Thi kết thúc mô đun: 01 bài thi (hình thức vấn đáp kết hợp thao tác thực hành trực tiếp trên mô hình robot ABB IRB 120 hoặc phần mềm mô phỏng) đánh giá toàn diện các chuẩn đầu ra sau 90 giờ học.
    • Thang điểm: Đánh giá theo thang điểm 10, làm tròn đến một chữ số thập phân.

Điểm nổi bật và cập nhật

  • Tính cập nhật theo khung pháp lý đào tạo nghề mới: Nội dung và quy chế đánh giá của giáo trình được chuẩn hóa theo Thông tư số 04/2022/TT-BLĐTBXH ngày 30/3/2022 của Bộ Lao động – Thương binh và Xã hội, đáp ứng trực tiếp mục tiêu đào tạo trình độ Trung cấp nghề Điện tử công nghiệp ban hành năm 2022.
  • Chuẩn hóa công nghệ thực hành theo thiết bị công nghiệp ABB: Giáo trình đưa dòng robot công nghiệp tiêu chuẩn ABB IRB 120 (phiên bản thứ 4 trong công nghệ robot ABB) vào giảng dạy thực hành với các thông số kỹ thuật chi tiết:
Thông số kỹ thuật Giá trị / Tiêu chuẩn
Số trục chuyển động 6 trục
Tầm với tối đa 580 mm (0,58 m)
Trọng tải danh định 3 kg (đạt 4 kg khi cổ tay gập dọc)
Trọng lượng bản thể 25 kg
Cấp bảo vệ tiêu chuẩn IP 30
Bộ điều khiển tương thích IRC5 Compact / IRC5 Tủ đơn
Độ lặp lại vị trí (ISO 9283) 0,01 mm
Thời gian chu kỳ (25x300x25 mm) 0,58 giây (0,92 giây khi định hướng lại trục 6 một góc 180°)
Tốc độ tối đa các trục Trục 1, 2, 3: $250^\circ/\text{s}$; Trục 4, 5: $320^\circ/\text{s}$; Trục 6: $420^\circ/\text{s}$ (phạm vi $+242^\circ$ đến $-242^\circ$)
Phần mềm lập trình ABB RobotStudio
  • Phần mềm lập trình chuyên dụng chiếm tỷ trọng lớn: Thời lượng thực hành lập trình ứng dụng trên phần mềm ABB RobotStudio tại Bài 5 chiếm tới 44 giờ (gần 42% tổng thời lượng mô đun), tạo điều kiện cho người học rèn luyện kỹ năng thao tác mô phỏng 3D trước khi vận hành trên thiết bị thật.
  • Hệ thống hóa phân loại theo 5 thế hệ công nghệ: Giáo trình không dừng lại ở các cơ cấu cơ khí đơn giản mà phân loại có hệ thống từ thế hệ robot phát lại chu trình (playback) đến thế hệ robot có thị giác máy tính, điều khiển thích nghi và trí tuệ nhân tạo (mạng Neuron, Neuron Fuzzy).
  • Phân tích dữ liệu ứng dụng sản xuất thực tế: Giáo trình trình bày chi tiết lợi ích kỹ thuật của robot trong nguyên công hàn MIG công nghiệp (nâng cao độ tin cậy mối hàn, giảm phế phẩm, bảo vệ công nhân khỏi bức xạ hồ quang và khí độc, tối ưu hóa vật liệu kim loại độn/khí hàn) cùng các ứng dụng công nghệ cao trong an ninh (Knightscope), vũ trụ (NASA) và phẫu thuật y tế (hệ thống da Vinci).

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Học sinh học nghề Điện tử công nghiệp trình độ Trung cấp chính quy tại các trường cao đẳng, trung cấp nghề; sinh viên các ngành kỹ thuật liên quan như Điện công nghiệp, Cơ điện tử, Tự động hóa cần tài liệu học tập mô đun robot ứng dụng.
  • Điều kiện tiên quyết đối với người học: Người học cần hoàn thành các môn học kỹ thuật cơ sở và chuyên ngành trong chương trình khung gồm:
    • An toàn lao động (MH07), Điện kỹ thuật (MH08), Máy điện (MĐ09), Vẽ điện (MĐ10), Linh kiện điện tử (MĐ11), Đo lường điện tử (MĐ12), Điện tử cơ bản (MĐ15).
    • Kỹ thuật cảm biến (MĐ18): Nắm vững nguyên lý hoạt động của các loại cảm biến vị trí, cảm biến lực để đọc tín hiệu phản hồi.
    • Điều khiển khí nén và điện khí nén: Hiểu nguyên lý truyền động xy lanh khí nén cho các cơ cấu kẹp.
    • Lập trình PLC cơ bản (MĐ22): Nắm vững tư duy lập trình điều khiển logic và giao tiếp vào/ra (I/O).
  • Giảng viên và cán bộ quản lý đào tạo: Dùng làm tài liệu giảng dạy chính thức mô đun MĐ23; căn cứ biên soạn giáo án lý thuyết, giáo án thực hành tích hợp, thiết kế bài tập mô phỏng trên RobotStudio và xây dựng ngân hàng đề thi vấn đáp - thực hành theo chuẩn đầu ra A1, A2, B1, C1.
  • Kỹ thuật viên và người tự học: Kỹ thuật viên vận hành, bảo trì dây chuyền tự động hóa sử dụng tài liệu để tra cứu cấu trúc tọa độ robot, phân tích vùng làm việc, các giải pháp truyền động cơ khí và phương pháp lập trình điều khiển robot ABB.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho người học trình độ Trung cấp nghề Điện tử công nghiệp, đồng thời phù hợp làm tài liệu tham khảo cho sinh viên cao đẳng kỹ thuật, kỹ thuật viên bảo trì hệ thống điều khiển tự động và công nhân kỹ thuật vận hành robot trong nhà máy sản xuất.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần tích lũy kiến thức cơ sở về mạch điện - điện tử, kỹ thuật đo lường, nguyên lý điều khiển khí nén/điện khí nén, kỹ thuật cảm biến (MĐ18) và kỹ năng lập trình điều khiển với PLC cơ bản (MĐ22).

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết robot thuần túy là gì?

Giáo trình thiết kế theo kết cấu mô đun đào tạo nghề tích hợp với tỷ lượng thực hành cao (54 giờ thực hành / 105 giờ tổng thể). Nội dung gắn liền trực tiếp với thông số phần cứng của dòng robot 6 trục ABB IRB 120 và hướng dẫn thực hành chuyên sâu trên môi trường mô phỏng ABB RobotStudio.

Tỷ lệ phân bổ thời gian trong mô đun MĐ23 (105 giờ):
┌───────────────────────────┬───────────────────────────┬──────────────┐
│  Lý thuyết: 45 giờ (43%)  │ Thực hành: 54 giờ (51.4%) │Kiểm tra: 6h  │
└───────────────────────────┴───────────────────────────┴──────────────┘

4. Làm thế nào để tự học và thực hành hiệu quả theo giáo trình?

Người học cần nghiên cứu nội dung lý thuyết về hệ tọa độ và quy tắc bàn tay phải trước khi đến lớp; tham gia thảo luận nhóm nhỏ 2-3 người; kết hợp việc tính toán giải tích động học (Bài 4) với việc thực hành các thao tác điều hướng không gian 3D, thiết lập trạm làm việc và viết chương trình mô phỏng trên phần mềm RobotStudio (Bài 5).

5. Giáo trình có danh mục tài liệu tham khảo bổ trợ nào?

Giáo trình được xây dựng dựa trên 5 tài liệu tham khảo chuyên ngành tiêu chuẩn:

  1. Robot công nghiệp – GS. TSKH. Nguyễn Thiện Phúc, NXB Khoa học và Kỹ thuật, 2006.
  2. Tay máy - người máy công nghiệp – Nguyễn Thiện Phúc, NXB Khoa học và Kỹ thuật, 1983.
  3. Điện tử công nghiệp – Nguyễn Tấn Phước, NXB Khoa học và Kỹ thuật, 2003.
  4. Cảm biến và ứng dụng – Dương Minh Trí, NXB Trẻ, 2006.
  5. Cơ điện tử – Trần Thế San, Trần Khánh Thành, 2006.

Kết luận

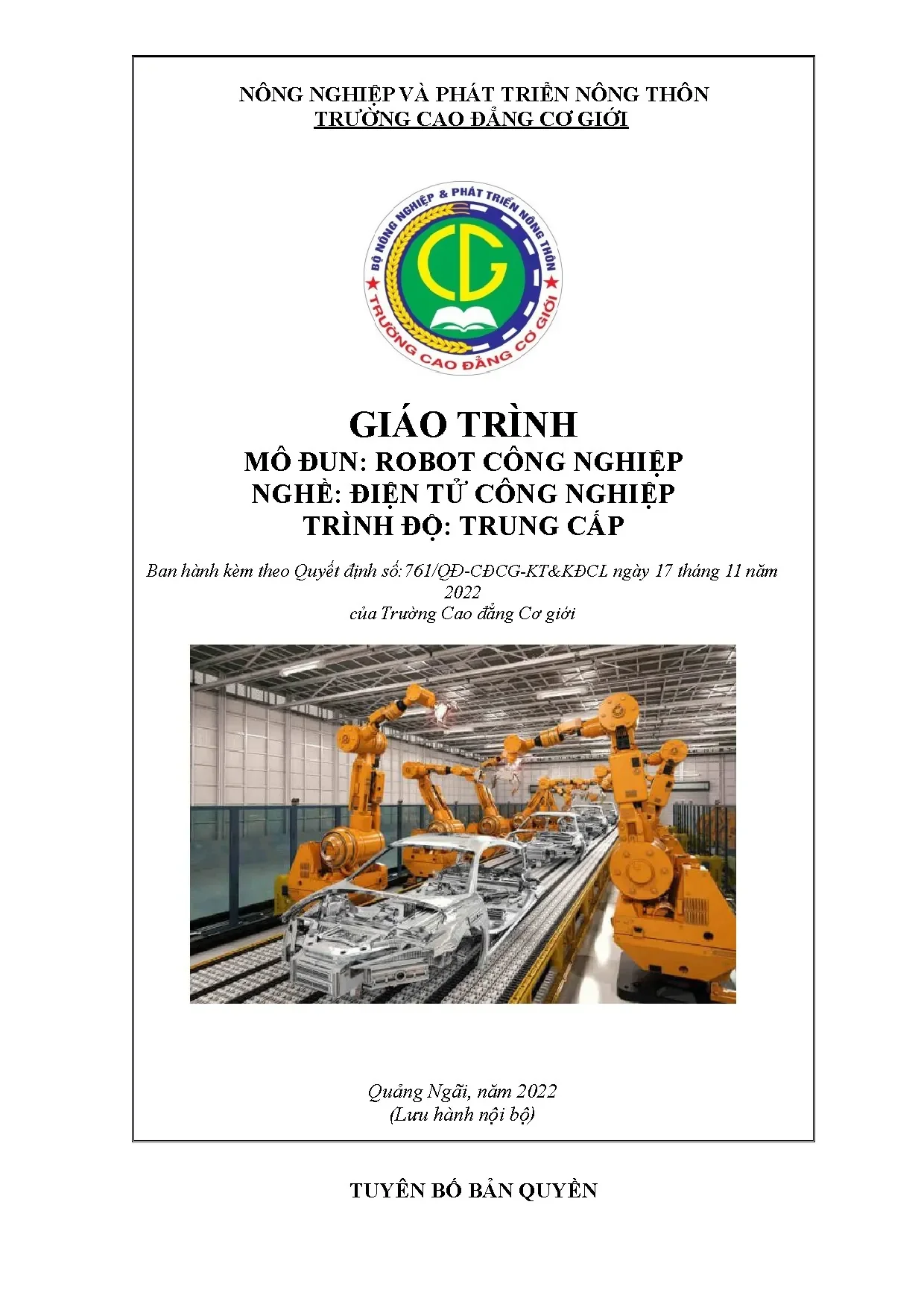

Giáo trình mô đun Robot công nghiệp (MĐ23) của Trường Cao đẳng Cơ giới là tài liệu đào tạo nghề chuẩn mực ở trình độ Trung cấp, tích hợp đầy đủ giữa nguyên lý lý thuyết cơ hệ robot, phương trình giải tích động học và kỹ năng thực hành nghề nghiệp.

Lộ trình học tập đề xuất được phân bổ theo 3 giai đoạn:

  1. Giai đoạn 1 (Bài 1, Bài 2, Bài 3): Xây dựng nền tảng về lịch sử, phân loại cấu trúc, xác định bậc tự do, hệ tọa độ và các dạng chuyển động cơ bản.
  2. Giai đoạn 2 (Bài 4): Nắm vững phương pháp thiết lập và giải phương trình động học thuận, động học nghịch và động lực học.
  3. Giai đoạn 3 (Bài 5 & Thực hành): Thành thạo kỹ năng mô phỏng, lập trình quỹ đạo chuyển động trên phần mềm ABB RobotStudio và điều khiển trực tiếp mô hình robot 6 trục ABB IRB 120.

Người học có thể mở rộng kiến thức chuyên sâu thông qua các giáo trình tham khảo về Robot công nghiệp của GS. TSKH. Nguyễn Thiện Phúc và các tài liệu chuyên ngành về cảm biến, vi điều khiển và cơ điện tử đi kèm.
