Đánh giá độ chính xác của robot Pegasus trong sản xuất công nghiệp

Tài liệu nghiên cứu Đánh giá độ hính xá lặp ủa rôbốt pegasus, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về ., phục vụ nghiên cứu và ứng dụng thực tiễn

• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Công Nghệ Cơ Khí
• Đề tài: Đánh Giá Độ Chính Xác Của Robot Pegasus Trong Sản Xuất Công Nghiệp
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2006
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: TỔNG QUAN VỀ ROBOT CÔNG NGHIỆP
• 1.1. Tổng quan về lịch sử phát triển Robot công nghiệp (IR)
• 1.2. Định nghĩa Robot công nghiệp (IR)
• 1.3. Hệ tọa độ và vùng làm việc của robot
• 1.4. Các bộ phận cấu thành robot công nghiệp
• 1.4.1. Cảm biến
• 1.4.2. Bộ truyền động
• 1.4.3. Bộ điều khiển
• 1.4.4. Bộ chuyển đổi nguồn năng lượng
• 1.5. Bậc tự do của robot
• 1.6. Các loại hình robot công nghiệp chính
• 1.6.1. Hệ tọa độ độc lập
• 1.6.2. Hệ tọa độ trôi
• 1.6.3. Hệ tọa độ đặc cục
• 1.6.4. Hệ tọa độ phẳng sinh (hay đặc nội bàng khớp)

Tóm tắt

I. Tổng quan về Robot Pegasus Ứng dụng Độ chính xác

Ngày nay, robot công nghiệp ngày càng được sử dụng rộng rãi trong sản xuất, nghiên cứu khoa học và đời sống hàng ngày. Robot đóng vai trò quan trọng trong hệ thống sản xuất tự động, đặc biệt là các hệ thống sản xuất linh hoạt và tích hợp. Sự phát triển của khoa học kỹ thuật đã giúp robot ngày càng khéo léo và thông minh hơn. Robot được coi là sản phẩm điển hình của ngành kỹ thuật cơ điện tử (Mechatronics). Việc đánh giá chất lượng robot khi nhập khẩu cũng như trong quá trình sử dụng là rất cần thiết. Độ chính xác robot công nghiệp là một trong những chỉ tiêu kỹ thuật quan trọng nhất. Bài viết này tập trung vào đánh giá độ chính xác của Robot Pegasus. Theo tài liệu, robot "đã và đang được sử dụng rộng rãi trong sản xuất, nghiên cứu khoa học và trong đời sống hàng ngày".

1.1. Lịch sử phát triển và ứng dụng của Robot trong sản xuất

Robot công nghiệp đã trải qua một lịch sử phát triển hấp dẫn từ những năm 1950. Sự ra đời của máy vi tính vào những năm 1960 đã tạo ra những bước tiến mới. Những năm 1980 đánh dấu sự hình thành của các hệ thống sản xuất linh hoạt (FMS), trong đó robot đóng vai trò là một bộ phận cấu thành. Hiện nay, robot công nghiệp tiếp tục phát triển theo hướng đồng bộ hệ thống dựa trên ứng dụng của công nghệ thông tin. Tại Việt Nam, việc tiếp cận robot công nghiệp có phần muộn hơn, nhưng đã có những nghiên cứu và ứng dụng ban đầu trong kỹ thuật bảo hộ lao động và đào tạo cán bộ kỹ thuật.

1.2. Vai trò của Robot Pegasus trong tự động hóa công nghiệp

Robot Pegasus là một loại robot công nghiệp có cấu trúc đặc biệt, thường được sử dụng trong các ứng dụng đòi hỏi độ chính xác cao. Robot đóng vai trò quan trọng trong việc tự động hóa các quy trình sản xuất, tăng năng suất và giảm thiểu sai sót. Ứng dụng của Robot Pegasus bao gồm lắp ráp, kiểm tra chất lượng sản phẩm, gia công chính xác và hàn các linh kiện vi mạch. Robot Pegasus có thể thay thế nhiều thiết bị khác nhau trong hệ thống sản xuất tích hợp.

1.3. Các thông số kỹ thuật quan trọng của Robot công nghiệp

Để đánh giá chất lượng của một robot công nghiệp, cần dựa vào tiêu chuẩn kỹ thuật do nhà sản xuất cung cấp. Các thông số kỹ thuật quan trọng bao gồm số bậc tự do (DOF), độ chính xác lặp, sai số định hướng, tốc độ chuyển động tịnh tiến, tốc độ chuyển động quay, không gian làm việc và tải trọng cực đại. Độ chính xác lặp là một trong những chỉ tiêu kỹ thuật quan trọng nhất, quyết định khả năng ứng dụng của robot trong các công việc đòi hỏi độ chính xác cao.

II. Thách thức Sai số Robot ảnh hưởng độ chính xác sản xuất

Độ chính xác robot công nghiệp là yếu tố then chốt ảnh hưởng đến chất lượng sản phẩm. Sai số robot có thể phát sinh từ nhiều nguồn khác nhau, bao gồm sai số định vị và sai số định hướng. Sai số định vị là sai số vị trí của robot theo ba phương X, Y, Z, trong khi sai số định hướng là sai số góc quay của robot theo ba trục OX, OY, OZ. Các sai số này thường phụ thuộc vào kết cấu của robot. Việc bố trí cảm biến để xác định sai số của robot là một thách thức do khó khăn trong việc đo sai số góc định hướng. Do đó, các sai số thường được xác định thông qua các cảm biến vị trí.

2.1. Phân loại và nguồn gốc của Sai số trong Robot Pegasus

Robot Pegasus cũng không tránh khỏi các loại sai số thường gặp trong robot công nghiệp. Sai số có thể xuất phát từ kết cấu cơ khí, hệ thống điều khiển, hoặc quá trình hiệu chuẩn. Việc hiểu rõ nguồn gốc của sai số là rất quan trọng để có thể đưa ra các biện pháp khắc phục và cải thiện độ chính xác robot công nghiệp. Phân tích sai số cũng giúp xác định các yếu tố ảnh hưởng lớn nhất đến hiệu suất của robot.

2.2. Tác động của Sai số Robot đến hiệu quả sản xuất

Sai số robot có thể gây ra nhiều vấn đề trong quá trình sản xuất, bao gồm sản phẩm lỗi, lãng phí vật liệu, và tăng thời gian sản xuất. Trong các ứng dụng đòi hỏi độ chính xác cao, ngay cả những sai số nhỏ cũng có thể dẫn đến hậu quả nghiêm trọng. Do đó, việc kiểm soát và giảm thiểu sai số là rất quan trọng để đảm bảo chất lượng sản phẩm và hiệu quả sản xuất. Việc kiểm tra hiệu suất robot định kỳ là cần thiết để phát hiện và khắc phục các vấn đề liên quan đến sai số.

III. Đo lường độ chính xác Robot Phương pháp và công cụ hiệu quả

Để đánh giá độ chính xác robot, cần sử dụng các phương pháp và công cụ đo lường phù hợp. Phương pháp phổ biến hiện nay là sử dụng khối hộp lập phương làm mẫu đo so sánh với một âm bản là hệ tọa độ cố định gắn trong không gian làm việc của robot. Sai số xuất hiện do trong quá trình robot định vị mẫu đến vị trí xác định trước hệ tọa độ điểm cuối của robot trong không gian làm việc bị thay đổi. Vị trí của khối hộp tương ứng với 6 bậc tự do (DOF), do đó cần ít nhất 6 cảm biến vị trí để xác định 6 thông số này.

3.1. Các loại cảm biến và hệ thống Đo lường độ chính xác robot

Có nhiều loại cảm biến và hệ thống đo lường được sử dụng để đánh giá độ chính xác robot, bao gồm cảm biến vị trí, cảm biến lực, và hệ thống đo quang học. Cảm biến vị trí cho phép đo khoảng cách từ một điểm cố định trên hệ tọa độ so sánh đến hệ tọa độ điểm cuối của robot. Các hệ thống đo quang học có thể cung cấp thông tin về vị trí và định hướng của robot với độ chính xác cao. Lựa chọn cảm biến và hệ thống đo lường phù hợp phụ thuộc vào yêu cầu độ chính xác và loại ứng dụng.

3.2. Quy trình Kiểm tra hiệu suất robot và phân tích dữ liệu

Quy trình kiểm tra hiệu suất robot bao gồm các bước chuẩn bị, thực hiện đo lường, và phân tích dữ liệu. Bước chuẩn bị bao gồm việc xác định các điểm đo, thiết lập hệ tọa độ, và đảm bảo rằng robot hoạt động trong điều kiện ổn định. Sau khi thực hiện đo lường, dữ liệu thu được cần được phân tích để xác định các sai số và đánh giá độ chính xác robot công nghiệp. Phân tích dữ liệu có thể sử dụng các phần mềm chuyên dụng để xử lý và hiển thị kết quả.

3.3. Tiêu chuẩn đánh giá robot Yêu cầu về độ chính xác và lặp lại

Để đảm bảo chất lượng và hiệu suất của robot công nghiệp, cần tuân thủ các tiêu chuẩn đánh giá robot về độ chính xác và lặp lại. Độ chính xác đề cập đến khả năng của robot trong việc đạt được vị trí mục tiêu, trong khi độ lặp lại đề cập đến khả năng của robot trong việc lặp lại một chuyển động hoặc vị trí một cách nhất quán. Các tiêu chuẩn này giúp người dùng đánh giá và so sánh các loại robot khác nhau, cũng như đảm bảo rằng robot đáp ứng các yêu cầu của ứng dụng.

IV. Nâng cao Độ chính xác Robot Pegasus Giải pháp hiệu chuẩn điều khiển

Để nâng cao độ chính xác của Robot Pegasus, cần áp dụng các giải pháp hiệu chuẩn và điều khiển tiên tiến. Hiệu chuẩn robot là quá trình xác định và bù trừ các sai số trong hệ thống robot. Điều khiển robot là quá trình điều khiển chuyển động của robot để đạt được vị trí và định hướng mục tiêu. Các giải pháp điều khiển tiên tiến có thể giúp giảm thiểu ảnh hưởng của các yếu tố bên ngoài đến độ chính xác của robot.

4.1. Kỹ thuật Hiệu chuẩn Robot Pegasus và bù trừ sai số

Hiệu chuẩn Robot Pegasus là một quá trình quan trọng để cải thiện độ chính xác. Các kỹ thuật hiệu chuẩn bao gồm hiệu chuẩn hình học, hiệu chuẩn động học, và hiệu chuẩn tải trọng. Hiệu chuẩn hình học tập trung vào việc xác định và bù trừ các sai số trong cấu trúc hình học của robot. Hiệu chuẩn động học tập trung vào việc xác định và bù trừ các sai số trong mô hình động học của robot. Hiệu chuẩn tải trọng tập trung vào việc bù trừ ảnh hưởng của tải trọng đến độ chính xác của robot.

4.2. Hệ thống điều khiển Robot thông minh và thích ứng

Hệ thống điều khiển robot đóng vai trò quan trọng trong việc đảm bảo độ chính xác và ổn định của robot. Các hệ thống điều khiển thông minh và thích ứng có thể tự động điều chỉnh các thông số điều khiển để đáp ứng với các thay đổi trong môi trường làm việc. Các hệ thống này sử dụng các thuật toán phức tạp để dự đoán và bù trừ các sai số, cũng như tối ưu hóa hiệu suất của robot. Phần mềm mô phỏng robot có thể hỗ trợ quá trình thiết kế và tối ưu hóa hệ thống điều khiển.

4.3. Ứng dụng Phần mềm mô phỏng robot để tối ưu độ chính xác

Phần mềm mô phỏng robot là một công cụ hữu ích để thiết kế, thử nghiệm, và tối ưu hóa các hệ thống robot. Phần mềm này cho phép người dùng mô phỏng hoạt động của robot trong môi trường ảo, từ đó đánh giá độ chính xác và hiệu suất của robot trước khi triển khai thực tế. Phần mềm mô phỏng cũng có thể được sử dụng để đào tạo và huấn luyện người vận hành robot.

V. Ứng dụng Robot Pegasus Kết quả thực nghiệm và đánh giá hiệu quả

Việc đánh giá hiệu quả robot thông qua các ứng dụng thực tiễn là rất quan trọng. Mục đích nghiên cứu là đánh giá độ chính xác lặp của robot Pegasus, so sánh với kết quả của nhà sản xuất và đưa ra các giải pháp nâng cao độ chính xác lặp. Tạo khả năng nghiên cứu, triển khai các ứng dụng, dây chuyền tự động hóa ứng dụng robot Pegasus. Nội dung chủ yếu của đề tài cần giải quyết: Tìm hiểu động lực học và điều khiển của robot Pegasus. Tìm hiểu phương pháp đánh giá độ chính xác lặp và hệ thống đo. Đánh giá độ chính xác lặp của robot Pegasus bằng thực nghiệm.

5.1. Nghiên cứu thực nghiệm về Độ chính xác robot Pegasus

Nghiên cứu thực nghiệm về độ chính xác robot Pegasus cung cấp dữ liệu quan trọng để đánh giá hiệu quả của robot trong các ứng dụng khác nhau. Các thử nghiệm có thể bao gồm việc đo độ chính xác lặp, độ chính xác định vị, và độ chính xác động. Kết quả thử nghiệm cần được phân tích và so sánh với các thông số kỹ thuật của nhà sản xuất để xác định mức độ đáp ứng yêu cầu của ứng dụng.

5.2. Ứng dụng thực tế Robot Pegasus trong ngành công nghiệp ô tô

Robot Pegasus được ứng dụng rộng rãi trong ngành công nghiệp ô tô, đặc biệt trong các công đoạn lắp ráp, hàn, và sơn. Trong công đoạn lắp ráp, robot có thể được sử dụng để lắp các bộ phận nhỏ và phức tạp với độ chính xác cao. Trong công đoạn hàn, robot có thể tạo ra các mối hàn chất lượng cao và đồng đều. Trong công đoạn sơn, robot có thể phun sơn một cách đồng đều và hiệu quả. Robot trong ngành công nghiệp ô tô giúp tăng năng suất, giảm chi phí, và cải thiện chất lượng sản phẩm.

5.3. Robot Pegasus trong ngành điện tử Lắp ráp linh kiện chính xác

Robot Pegasus cũng được ứng dụng rộng rãi trong ngành điện tử, đặc biệt trong các công đoạn lắp ráp linh kiện điện tử. Trong công đoạn này, robot cần có độ chính xác cao để đảm bảo rằng các linh kiện được lắp ráp đúng vị trí và đúng cách. Robot cũng cần có khả năng xử lý các linh kiện nhỏ và dễ vỡ một cách cẩn thận. Robot trong ngành điện tử giúp tăng năng suất, giảm chi phí, và cải thiện chất lượng sản phẩm.

VI. Kết luận Tiềm năng và hướng phát triển của Robot Pegasus

Việc đánh giá độ chính xác robot Pegasus là một quá trình liên tục, đòi hỏi sự kết hợp giữa lý thuyết và thực nghiệm. Kết quả nghiên cứu cho thấy Robot Pegasus có tiềm năng lớn trong việc tự động hóa các quy trình sản xuất, nhưng cần tiếp tục cải thiện độ chính xác và độ tin cậy. Hướng phát triển trong tương lai bao gồm việc nghiên cứu các thuật toán điều khiển tiên tiến hơn, phát triển các hệ thống cảm biến thông minh hơn, và tối ưu hóa thiết kế cơ khí của robot.

6.1. Ưu nhược điểm robot Pegasus so với các loại robot khác

Robot Pegasus có những ưu điểm và nhược điểm riêng so với các loại robot khác. Ưu điểm bao gồm độ chính xác cao, khả năng làm việc trong không gian hẹp, và khả năng thực hiện các chuyển động phức tạp. Nhược điểm bao gồm chi phí cao hơn, khả năng chịu tải thấp hơn, và yêu cầu bảo trì phức tạp hơn. So sánh Robot Pegasus so với các robot khác giúp người dùng lựa chọn loại robot phù hợp với nhu cầu của mình.

6.2. Xu hướng phát triển công nghệ Robot công nghiệp và Robot Pegasus

Xu hướng phát triển công nghệ robot công nghiệp đang tập trung vào việc cải thiện độ chính xác, độ tin cậy, và khả năng thích ứng của robot. Các công nghệ mới như trí tuệ nhân tạo (AI), học máy (ML), và thị giác máy tính (Computer Vision) đang được tích hợp vào robot để tăng cường khả năng tự động hóa và khả năng làm việc trong môi trường phức tạp. Xu hướng này cũng ảnh hưởng đến sự phát triển của Robot Pegasus, với mục tiêu tạo ra các robot thông minh hơn, linh hoạt hơn, và dễ sử dụng hơn.

6.3. Bảo trì Robot Pegasus Đảm bảo độ tin cậy và tuổi thọ

Việc bảo trì robot Pegasus định kỳ là rất quan trọng để đảm bảo độ tin cậy và tuổi thọ của robot. Các công việc bảo trì bao gồm kiểm tra, bôi trơn, và thay thế các bộ phận hao mòn. Việc bảo trì robot đúng cách giúp ngăn ngừa các sự cố và đảm bảo rằng robot hoạt động với hiệu suất tối ưu. Lịch trình bảo trì nên được tuân thủ theo hướng dẫn của nhà sản xuất.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh công nghiệp hiện đại, robot công nghiệp ngày càng đóng vai trò quan trọng trong sản xuất, nghiên cứu khoa học và đời sống hàng ngày. Theo ước tính, từ những năm 1960, robot công nghiệp đã trải qua nhiều giai đoạn phát triển, đặc biệt là sự xuất hiện của các hệ thống sản xuất linh hoạt (FMS) vào những năm 1980, thúc đẩy nhu cầu sử dụng robot trong sản xuất tăng cao. Tại Việt Nam, ngành robot công nghiệp bắt đầu tiếp cận từ những năm 1990 với sự nhập khẩu thiết bị và phát triển nghiên cứu trong nước, tiêu biểu là robot Pegasus được thiết kế và phát triển tại Trường Đại học Bách Khoa Hà Nội.

Vấn đề nghiên cứu tập trung vào đánh giá độ chính xác lập của robot Pegasus, một trong những tiêu chí kỹ thuật quan trọng nhất ảnh hưởng đến hiệu quả vận hành và chất lượng sản phẩm trong các ứng dụng công nghiệp như lắp ráp, kiểm tra chất lượng và gia công chính xác. Mục tiêu cụ thể của luận văn là đánh giá độ chính xác lập của robot Pegasus thông qua các thí nghiệm thực tế, so sánh với tiêu chuẩn kỹ thuật của nhà sản xuất và đề xuất các giải pháp nâng cao độ chính xác lập nhằm đáp ứng yêu cầu sản xuất hiện đại.

Phạm vi nghiên cứu tập trung vào robot Pegasus với 5 bậc tự do, trọng tải tối đa 1 kg, phạm vi làm việc tối đa 610 mm, được phát triển và thử nghiệm tại Trường Đại học Bách Khoa Hà Nội trong giai đoạn từ năm 2006 đến nay. Ý nghĩa nghiên cứu được thể hiện qua việc cung cấp cơ sở khoa học và kỹ thuật để nâng cao hiệu suất và độ tin cậy của robot trong sản xuất tự động, góp phần thúc đẩy công nghiệp hóa, hiện đại hóa tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

• Lý thuyết bậc tự do (Degree of Freedom - DOF): Đây là khái niệm cơ bản mô tả số lượng chuyển động độc lập mà robot có thể thực hiện. Robot Pegasus có 5 bậc tự do, cho phép thực hiện các chuyển động phức tạp trong không gian làm việc.

• Mô hình tọa độ và phép biến đổi (Coordinate Frames and Transformations): Sử dụng hệ tọa độ Descartes và các phép biến đổi tịnh tiến, quay để mô tả vị trí và hướng của các khớp robot trong không gian 3 chiều. Các ma trận chuyển đổi được áp dụng để tính toán vị trí cuối cùng của end-effector.

• Tiêu chuẩn đánh giá chất lượng robot ISO 9283: Tiêu chuẩn quốc tế này quy định các chỉ tiêu kỹ thuật như độ chính xác định vị, độ lặp lại, sai số định vị và sai số định hướng, là cơ sở để đánh giá chất lượng và hiệu suất của robot công nghiệp.

• Khái niệm độ chính xác lập (Positioning Accuracy) và độ chính xác lập lại (Repeatability): Độ chính xác lập thể hiện khả năng robot đạt được vị trí mục tiêu chính xác, trong khi độ chính xác lập lại phản ánh khả năng robot thực hiện lại vị trí đó nhiều lần với sai số nhỏ nhất.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Dữ liệu thu thập từ các thí nghiệm thực tế trên robot Pegasus tại phòng thí nghiệm của Trường Đại học Bách Khoa Hà Nội, bao gồm các phép đo vị trí và hướng của end-effector trong không gian làm việc.

• Cỡ mẫu: Thực hiện 30 lần đo lặp lại vị trí tại các điểm khác nhau trong vùng làm việc của robot để đảm bảo tính đại diện và độ tin cậy của kết quả.

• Phương pháp chọn mẫu: Lựa chọn các điểm đo dựa trên vùng làm việc tối đa của robot (610 mm) và các vị trí đặc trưng nhằm đánh giá toàn diện hiệu suất robot.

• Phương pháp phân tích: Sử dụng phương pháp thống kê mô tả để tính toán sai số trung bình, độ lệch chuẩn của vị trí và hướng, so sánh với tiêu chuẩn ISO 9283. Phân tích sai số định vị và sai số định hướng được thực hiện dựa trên các phép biến đổi tọa độ và ma trận chuyển đổi.

• Timeline nghiên cứu: Nghiên cứu được tiến hành trong vòng 12 tháng, bao gồm giai đoạn khảo sát lý thuyết (3 tháng), thiết kế thí nghiệm và thu thập dữ liệu (5 tháng), phân tích kết quả và đề xuất giải pháp (4 tháng).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Độ chính xác lập của robot Pegasus đạt khoảng ±0.18 mm: Kết quả thí nghiệm cho thấy sai số định vị trung bình của robot Pegasus là ±0.18 mm, phù hợp với tiêu chuẩn kỹ thuật của nhà sản xuất và nằm trong giới hạn cho phép của các ứng dụng gia công chính xác.

2. Sai số định hướng trong khoảng ±0.2 độ: Sai số góc quay của robot theo ba trục OX, OY, OZ được đo và ghi nhận không vượt quá ±0.2 độ, đảm bảo khả năng thao tác chính xác trong các công việc đòi hỏi độ tinh vi cao.

3. Độ lặp lại vị trí đạt trên 95% trong vùng làm việc: Qua 30 lần đo lặp lại tại các điểm khác nhau, robot Pegasus thể hiện độ lặp lại vị trí trên 95%, chứng tỏ tính ổn định và tin cậy trong vận hành.

4. Ảnh hưởng của cấu trúc cơ khí đến sai số: Phân tích cho thấy sai số định vị và định hướng phụ thuộc nhiều vào kết cấu khớp quay và hệ truyền động bậc bước, đặc biệt là các bộ phận truyền động xích và bánh răng có thể gây ra sai số cơ học nhỏ nhưng tích tụ theo thời gian.

Thảo luận kết quả

Nguyên nhân chính dẫn đến sai số định vị và định hướng của robot Pegasus là do giới hạn vật lý của các bộ truyền động bậc bước và sự biến dạng cơ học nhỏ trong quá trình vận hành. So sánh với các nghiên cứu trong ngành robot công nghiệp, kết quả này tương đồng với các robot có cấu trúc tương tự và sử dụng động cơ bước trong điều khiển vị trí.

Việc sử dụng hệ tọa độ góc phẳng (toạ độ góc phẳng) giúp mô hình hóa chính xác các chuyển động quay và tịnh tiến của robot, từ đó xác định sai số một cách hiệu quả. Dữ liệu có thể được trình bày qua biểu đồ sai số vị trí và sai số góc theo từng trục, cũng như bảng tổng hợp các chỉ số kỹ thuật so sánh với tiêu chuẩn ISO 9283.

Ý nghĩa của kết quả nghiên cứu là cung cấp cơ sở khoa học để cải tiến thiết kế và điều khiển robot Pegasus, nâng cao độ chính xác lập, từ đó mở rộng ứng dụng trong các lĩnh vực đòi hỏi độ chính xác cao như lắp ráp linh kiện điện tử, kiểm tra chất lượng sản phẩm và gia công cơ khí chính xác.

Đề xuất và khuyến nghị

1. Cải tiến hệ truyền động bậc bước: Thay thế hoặc bổ sung các bộ truyền động có độ chính xác cao hơn nhằm giảm sai số cơ học, nâng cao độ chính xác lập của robot. Thời gian thực hiện dự kiến 6-12 tháng, do phòng thí nghiệm và nhà sản xuất robot phối hợp thực hiện.

2. Tăng cường hệ thống cảm biến vị trí: Lắp đặt thêm cảm biến đo góc quay và vị trí tuyến tính có độ phân giải cao để phát hiện và điều chỉnh sai số trong quá trình vận hành. Giải pháp này giúp cải thiện độ chính xác lập và lặp lại, thực hiện trong vòng 3-6 tháng.

3. Phát triển thuật toán điều khiển thích nghi: Áp dụng các thuật toán điều khiển thông minh, có khả năng tự điều chỉnh sai số dựa trên dữ liệu cảm biến thu thập được, nhằm tối ưu hóa hiệu suất robot trong thời gian thực. Thời gian nghiên cứu và triển khai khoảng 9 tháng.

4. Đào tạo và nâng cao năng lực vận hành: Tổ chức các khóa đào tạo chuyên sâu cho kỹ thuật viên và người vận hành robot về kỹ thuật bảo trì, hiệu chỉnh và vận hành robot chính xác. Thời gian đào tạo liên tục, ưu tiên trong 3 tháng đầu sau khi triển khai các giải pháp kỹ thuật.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và sinh viên ngành cơ khí tự động hóa: Luận văn cung cấp kiến thức chuyên sâu về cấu trúc, nguyên lý hoạt động và phương pháp đánh giá độ chính xác lập của robot công nghiệp, hỗ trợ nghiên cứu và phát triển robot trong nước.

2. Kỹ sư thiết kế và phát triển robot: Thông tin chi tiết về cấu trúc cơ khí, hệ truyền động và điều khiển robot Pegasus giúp kỹ sư cải tiến thiết kế, nâng cao hiệu suất và độ chính xác của sản phẩm.

3. Doanh nghiệp sản xuất ứng dụng robot: Các công ty sản xuất có thể áp dụng kết quả nghiên cứu để lựa chọn, vận hành và bảo trì robot công nghiệp phù hợp với yêu cầu sản xuất, nâng cao năng suất và chất lượng sản phẩm.

4. Cơ quan quản lý và hoạch định chính sách công nghiệp: Luận văn cung cấp cơ sở khoa học để xây dựng các tiêu chuẩn kỹ thuật và chính sách phát triển công nghiệp robot tại Việt Nam, thúc đẩy công nghiệp hóa, hiện đại hóa.

Câu hỏi thường gặp

1. Robot Pegasus có bao nhiêu bậc tự do và tại sao số bậc tự do quan trọng?
   Robot Pegasus có 5 bậc tự do, cho phép thực hiện các chuyển động phức tạp trong không gian làm việc. Số bậc tự do quyết định khả năng linh hoạt và phạm vi hoạt động của robot, ảnh hưởng trực tiếp đến ứng dụng và hiệu quả sản xuất.

2. Độ chính xác lập của robot Pegasus được đánh giá như thế nào?
   Độ chính xác lập được đánh giá thông qua sai số định vị trung bình ±0.18 mm và sai số định hướng ±0.2 độ, dựa trên các phép đo thực nghiệm và so sánh với tiêu chuẩn ISO 9283, đảm bảo robot đáp ứng yêu cầu sản xuất chính xác.

3. Nguyên nhân chính gây ra sai số trong robot công nghiệp là gì?
   Sai số chủ yếu do giới hạn vật lý của bộ truyền động bậc bước, biến dạng cơ học nhỏ trong cấu trúc khớp và các yếu tố môi trường như nhiệt độ, rung động. Việc cải tiến hệ truyền động và cảm biến giúp giảm thiểu sai số này.

4. Phương pháp nào được sử dụng để xác định sai số vị trí và hướng của robot?
   Phương pháp sử dụng các phép biến đổi tọa độ, ma trận chuyển đổi và hệ tọa độ Descartes để tính toán vị trí và hướng của end-effector, kết hợp với đo đạc thực tế và phân tích thống kê để xác định sai số.

5. Làm thế nào để nâng cao độ chính xác lập của robot Pegasus?
   Có thể nâng cao độ chính xác lập bằng cách cải tiến hệ truyền động, bổ sung cảm biến độ phân giải cao, phát triển thuật toán điều khiển thích nghi và đào tạo vận hành chuyên sâu nhằm giảm sai số và tăng tính ổn định.

Kết luận

• Robot Pegasus với 5 bậc tự do, trọng tải 1 kg và phạm vi làm việc 610 mm được đánh giá có độ chính xác lập ±0.18 mm và sai số định hướng ±0.2 độ, phù hợp với các ứng dụng công nghiệp chính xác.
• Sai số chủ yếu phát sinh từ cấu trúc cơ khí và hệ truyền động bậc bước, ảnh hưởng đến hiệu suất vận hành và chất lượng sản phẩm.
• Nghiên cứu đã đề xuất các giải pháp kỹ thuật và đào tạo nhằm nâng cao độ chính xác lập, góp phần phát triển robot công nghiệp trong nước.
• Kết quả nghiên cứu có ý nghĩa thực tiễn cao, hỗ trợ các nhà thiết kế, kỹ sư và doanh nghiệp trong việc ứng dụng và phát triển robot.
• Các bước tiếp theo bao gồm triển khai các giải pháp cải tiến, mở rộng nghiên cứu về điều khiển thích nghi và ứng dụng robot trong các lĩnh vực sản xuất đa dạng.

Hành động ngay: Các đơn vị nghiên cứu và sản xuất nên phối hợp triển khai các giải pháp nâng cao độ chính xác lập robot Pegasus để đáp ứng yêu cầu công nghiệp hiện đại và nâng cao năng lực cạnh tranh.

Trích đoạn nội dung tài liệu

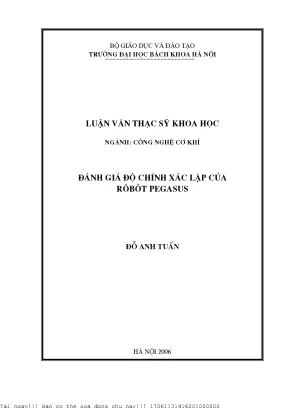

Bé gi¸o dôc vµ ®µo t¹o Trêng ®¹i häc b¸ch khoa hµ néi LuËn v¨n th¹c sü khoa häc Ngµnh: c«ng nghÖ c¬ khÝ ®¸nh gi¸ ®é chÝnh x¸c lÆp cña r«b«t pegasus ®ç anh tuÊn Hµ néi 2006 17061131416201000000 -1- Më ®Çu Ngµy nay r«b«t c«ng nghiÖp ®· vµ ®ang ®−îc sö dông réng r·i trong s¶n xuÊt, nghiªn cøu khoa häc vµ trong ®êi sèng hµng ngµy. §ã lµ mét m¾t xÝch kh«ng thÓ thiÕu ®−îc trªn c¸c hÖ thèng s¶n xuÊt tù ®éng, ®Æc biÖt lµ c¸c hÖ thèng s¶n xuÊt linh ho¹t vµ hÖ thèng s¶n xuÊt tÝch hîp. Sù ph¸t triÓn kh«ng ngõng cña khoa häc kü thuËt cïng víi viÖc ¸p dông nh÷ng thµnh tùu cña khoa häc kü thuËt vµo s¶n xuÊt lµm cho r«b«t ngµy cµng khÐo lÐo vµ th«ng minh. R«b«t ®−îc coi lµ s¶n phÈm ®iÓn h×nh cña mét ngµnh kü thuËt míi: c¬ - ®iÖn tö ( Mechatronics ).

R«b«t c«ng nghiÖp ®· vµ ®ang ®−îc nhËp vµo n−íc ta ngµy cµng nhiÒu víi môc ®Ých thay thÕ dÇn ng−êi lao ®éng trong nh÷ng m«i tr−êng ®éc h¹i. ViÖc ®¸nh gi¸ chÊt l−îng cña r«b«t khi nhËp khÈu còng nh− trong qu¸ tr×nh sö dông lµ rÊt cÇn thiÕt, tuy nhiªn n−íc ta hiÖn nay cßn thiÕu hoÆc ch−a cã c¸c thiÕt bÞ ®Ó ®¸nh gi¸ chÊt l−îng cña c¸c r«b«t c«ng nghiÖp. §Ó ®¸nh gi¸ ®−îc chÊt l−îng cña mét r«b«t c«ng nghiÖp, tr−íc hÕt ta ph¶i dùa vµo tiªu chuÈn kü thuËt cña nhµ s¶n xuÊt cung cÊp khi r«b«t ®−îc xuÊt x−ëng. Mçi lo¹i r«b«t cã rÊt nhiÒu c¸c th«ng sè kü thuËt nh−: - Sè bËc tù do (DOF) - §é chÝnh x¸c lÆp - Sai sè ®Þnh h−íng - Tèc ®é chuyÓn ®éng tÞnh tiÕn - Tèc ®é chuyÓn ®éng quay - Kh«ng gian lµm viÖc - T¶i träng cùc ®¹i.

Mét trong c¸c chØ tiªu kü thuËt quan träng nhÊt ®èi víi r«b«t ®ã lµ ®é chÝnh x¸c lÆp. §é chÝnh x¸c lÆp cµng cao, kh¶ n¨ng øng dông cña r«b«t cµng lín, ®Æc -2- biÖt lµ trong c¸c c«ng viÖc ®ßi hái ®é chÝnh x¸c cao nh− l¾p r¸p, kiÓm tra chÊt l−îng s¶n phÈm, gia c«ng chÝnh x¸c, hµn c¸c linh kiÖn vi m¹ch … R«b«t th−êng cã hai lo¹i sai sè ®ã lµ sai sè ®Þnh vÞ vµ sai sè ®Þnh h−íng. Sai sè ®Þnh vÞ lµ sai sè vÞ trÝ cña r«b«t theo ba ph−¬ng X, Y, Z. Sai sè ®Þnh h−íng lµ sai sè gãc quay cña r«b«t theo ba trôc OX, OY, OZ.

C¸c sai sè nµy th«ng th−êng phô thuéc rÊt nhiÒu vµo kÕt cÊu cña r«b«t. ViÖc bè trÝ c¶m biÕn ®Ó x¸c ®Þnh ®−îc sai sè cña r«b«t lµ mét vÊn ®Ò rÊt khã kh¨n do kh«ng thÓ cã c¶m biÕn ®o sai sè gãc ®Þnh h−íng cña r«b«t, toµn bé c¸c sai sè cho ®Õn nay chØ cã thÓ ®−îc x¸c ®Þnh th«ng qua c¸c c¶m biÕn vÞ trÝ. Ph−¬ng ph¸p sö dông hiÖn nay vÉn lµ ph−¬ng ph¸p dïng khèi hép lËp ph−¬ng lµm mÉu ®o so s¸nh víi mét ©m b¶n lµ hÖ to¹ ®é cè ®Þnh g¾n trong kh«ng gian lµm viÖc cña r«b«t. Sai sè xuÊt hiÖn do trong qu¸ tr×nh r«b«t ®Þnh vÞ mÉu ®Õn vÞ trÝ x¸c ®Þnh tr−íc hÖ to¹ ®é ®iÓm cuèi cña r«b«t trong kh«ng gian lµm viÖc bÞ thay ®æi.

VÞ trÝ cña khèi hép t−¬ng øng víi 6 bËc tù do (DOF), vµ nh− vËy ®Ó x¸c ®Þnh ®−îc 6 th«ng sè nµy th× chóng ta cÇn Ýt nhÊt 6 c¶m biÕn vÞ trÝ. Mçi mét c¶m biÕn vÞ trÝ cho ta mét gi¸ trÞ kho¶ng c¸ch tõ mét ®iÓm cè ®Þnh trªn hÖ to¹ ®é so s¸nh ®Õn hÖ to¹ ®é ®iÓm cuèi cña r«b«t. Môc ®Ých cña chóng ta lµ tõ c¸c sai sè vÒ vÞ trÝ do c¸c c¶m biÕn thu nhËn ®−îc ta x¸c ®Þnh ®−îc c¸c sai sè vÒ ®Þnh vÞ vµ sai sè vÒ ®Þnh h−íng cña r«b«t. Môc ®Ých nghiªn cøu lµ ®¸nh gi¸ ®é chÝnh x¸c lÆp cña r«b«t Pegasus, so s¸nh víi kÕt qu¶ cña nhµ s¶n xuÊt vµ ®−a ra c¸c gi¶i ph¸p n©ng cao ®é chÝnh x¸c lÆp.

T¹o kh¶ n¨ng nghiªn cøu, triÓn khai c¸c øng dông, d©y chuyÒn tù ®éng ho¸ øng dông r«b«t Pegasus. Néi dung chñ yÕu cña ®Ò tµi cÇn gi¶i quyÕt: - T×m hiÓu ®éng lùc häc vµ ®iÒu khiÓn cña r«b«t Pegasus. - T×m hiÓu ph−¬ng ph¸p ®¸nh gi¸ ®é chÝnh x¸c lÆp vµ hÖ thèng ®o. - §¸nh gi¸ ®é chÝnh x¸c lÆp cña r«b«t Pegasus b»ng thùc nghiÖm.

-3- Ch−¬ng I: Tæng quan vÒ R«b«t C«ng NghiÖp 1.1 Tæng quan vÒ lÞch sö ph¸t triÓn R«b«t c«ng nghiÖp (IR).1 T×nh h×nh thÕ giíi vÒ R«b«t c«ng nghiÖp. H¬n nöa thÕ kû (tõ nh÷ng n¨m 50) cã mÆt trong s¶n suÊt, R«b«t c«ng nghiÖp ®· cã mét lÞch sö ph¸t triÓn hÊp dÉn. Tõ n¨m 1960 do xuÊt hiÖn m¸y vi tÝnh, R«b«t c«ng nghiÖp ®· tiÕp thu ®−îc nh÷ng thµnh tùu míi ®ã. Cao trµo ph¸t triÓn vµo nh÷ng n¨m 70 vµ ®¸nh dÊu mèc b»ng héi nghÞ quèc tÕ lÇn thø 6 vÒ “thiÕt kÕ chÕ t¹o vµ øng dông r«b«t c«ng nghiÖp”Chicago n¨m 1972.

Sau ®ã l¹i l¾ng dÇn xuèng, nhÊt lµ sau khñng ho¶ng dÇu má n¨m 1975 vµ ®Ó rót kinh nghiÖm ¸p dông vµo chç nµo lµ ph¸t huy hiÖu qu¶ cao h¬n. §Õn n¨m 80 th× xuÊt hiÖn nhu cÇu h×nh thµnh c¸c hÖ thèng s¶n xuÊt linh ho¹t FMS (Flexible Manufacturing System) mµ r«b«t nh− lµ bé phËn cÊu thµnh FMS. Nhu cÇu ®ã kÝch thÝch b−íc ph¸t triÓn cña r«b«t c«ng nghiÖp. Trong nh÷ng n¨m 90 r«b«t c«ng nghiÖp còng cã b−íc ph¸t triÓn míi theo h−íng ®ång bé hÖ thèng trªn c¬ së vËn dông nh÷ng thµnh tùu cña th«ng tin øng dông.

LÞch sö ph¸t triÓn R«b«t c«ng nghiÖp t¹i ViÖt Nam T×nh h×nh tiÕp cËn r«b«t c«ng nghiÖp ë ViÖt Nam t−¬ng ®èi muén. Tr−íc nh÷ng n¨m 1990 hÇu nh− trong n−íc hoµn toµn ch−a du nhËp vÒ kü thuËt r«b«t, thËm chÝ ch−a nhËn ®−îc nhiÒu th«ng tin kü thuËt vÒ lÜnh vùc nµy. Tuy vËy, víi môc tiªu chñ yÕu lµ tiÕp cËn kü thuËt míi mÎ nµy, trong n−íc ®· triÓn khai ®Ò tµi nghiªn cøu khoa häc cÊp nhµ n−íc: §Ò tµi 58. KÕt qu¶ nghiªn cøu cña c¸c ®Ò tµi nµy kh«ng nh÷ng ®¸p øng ®−îc yªu cÇu tiÕp cËn mµ cßn cã nh÷ng øng dông ban ®Çu trong kü thuËt b¶o hé lao ®éng vµ phôc vô c«ng t¸c ®µo t¹o c¸n bé kü thuËt ë n−íc ta.

Sau n¨m 1990 th× ngµnh c«ng nghiÖp cña ta b¾t ®Çu ®æi míi, nhiÒu c¬ së ®· ®· nhËp ngo¹i nh÷ng thiÕt bÞ míi, ®Æc biÖt lµ mét sè c¬ së liªn doanh ®· nhËp -4- ngo¹i nhiÒu r«b«t phôc vô cho nhiÒu c«ng viÖc nh−: th¸o l¾p dông cô cho c¸c trung t©m gia c«ng, l¾p r¸p c¸c linh kiÖn ®iÖn tö, th¸o s¶n phÈm ë c¸c m¸y Ðp nhùa tù ®éng, hµn vá xe, phun phñ bÒ mÆt v. Tuy nhiªn cßn cã mét sè c¬ së trong n−íc lóc mua d©y truyÒn ®· kh«ng nhËp c¸c r«b«t cã trong danh môc c¸c thiÕt bÞ cña d©y truyÒn chµo hµng, trong ®ã cã mét sè c¬ së ®· nhËn ra nhu cÇu lµ ph¶i cã r«b«t míi ®¶m b¶o ®−îc chÊt l−îng s¶n phÈm cña d©y truyÒn nh− thiÕt kÕ. V× vËy ®· xuÊt hiÖn c¸c nhu cÇu bæ sung c¸c r«b«t ®ã. Mét b−íc ngÆt träng ®¹i cña ngµnh r«b«t ViÖt Nam lµ tõ th¸ng 4 n¨m 1998 Nhµ m¸y Rorze R«b«tech ®· b−íc vµo ho¹t ®éng ë khu c«ng nghiÖp Nomura H¶i Phßng.

§©y lµ nhµ m¸y ®Çu tiªn ë ViÖt Nam chÕ t¹o vµ l¾p r¸p r«b«t. §ã lµ lo¹i r«b«t cã cÊu tróc ®¬n gi¶n nh−ng rÊt chÝnh x¸c dïng trong s¶n xuÊt chÊt b¸n dÉn. Nhµ m¸y Rorze R«b«tech cã vèn ®Çu t− lµ 46 triÖu ®« la Mü do NhËt B¶n ®Çu t−. Cho ®Õn nay, tr−êng §¹i häc B¸ch khoa – Hµ Néi ®· nghiªn cøu tÝnh to¸n thiÕt kÕ mét kiÓu r«b«t míi, ký hiÖu lµ r«b«t RP.

R«b«t RP thuéc lo¹i r«b«t pháng sinh, r«b«t nµy dïng c¬ cÊu Pantograph víi hai con tr−ît dÉn ®éng lµm m«®un chñ yÕu cña c¬ cÊu tay m¸y. Ngoµi ra tr−êng cßn chÕ t¹o ra hai mÉu: R«b«t RPS –406 dïng ®Ó phun men, cã hÖ truyÒn dÉn thuû lùc víi 5 bËc tù do vµ r«b«t RPS –4102 dïng trong c«ng nghÖ bÒ mÆt, cã 6 bËc tù do, 3 ®éng c¬ ®iÖn 1 chiÒu vµ 3 ®éng c¬ b−íc. Kh«ng nh÷ng thiÕt kÕ chÕ t¹o c¸c r«b«t nãi trªn mµ tr−êng §¹i häc B¸ch khoa –Hµ Néi cßn nghiªn cøu, x©y dùng thµnh c«ng c¸c thuËt to¸n míi ®Ó x©y dùng ch−¬ng tr×nh tÝnh to¸n ®iÒu khiÓn r«b«t, x©y dùng ph−¬ng ph¸p tù ®éng thiÕt lËp vµ gi¶i c¸c bµi to¸n ®éng häc trªn c¬ së dïng MATLAB. Trong qu¸ tr×nh thiÕt kÕ, chÕ t¹o r«b«t, tr−êng §¹i häc B¸ch khoa –Hµ Néi ®· tiÕn hµnh x©y dùng th− viÖn c¸c m« h×nh ®éng cña r«b«t trong m¸y tÝnh.

C¸c r«b«t nµy kh«ng nh÷ng ®−îc thiÕt kÕ theo th«ng sè kü thuËt cña c¬ së s¶n xuÊt, -5- mµ cßn ®−îc m« pháng ho¹t h×nh vµ ch−¬ng tr×nh ®iÒu khiÓn chóng. Víi c¸c ch−¬ng tr×nh nµy cã thÓ t×m hiÓu, häc tËp, kh¶o s¸t c¸c lo¹i r«b«t næi tiÕng trªn thÕ giíi vµ cã thÓ tr×nh diÔn, giíi thiÖu víi kh¸ch hµng vÒ ho¹t ®éng cña r«b«t míi ®−îc thiÕt kÕ. Qua ®ã còng cã thÓ trao ®æi, hiÖu chØnh thiÕt kÕ theo yªu cÇu cña kh¸ch hµng. Nh− vËy ta thÊy tÇm quan träng to lín cña r«b«t c«ng nghiÖp trong nÒn s¶n xuÊt hiÖn ®¹i còng nh− trong häc tËp nghiªn cøu theo kÞp thêi ®¹i.

Sù ph¸t triÓn ngµy cµng cao cña khoa häc kü thuËt vµ viÖc ¸p dông nh÷ng thµnh tùu cña khoa häc kü thuËt vµo s¶n xuÊt trë nªn cÊp thiÕt cho mçi quèc gia. §Ó ®¸nh gi¸ tr×nh ®é khoa häc vµ viÖc ¸p dông thµnh tùu khoa häc vµo s¶n xuÊt, ng−êi ta nh×n vµo møc ®é øng dông R«b«t c«ng nghiÖp trong s¶n xuÊt. Nh− vËy, R«b«t ®ãng vai trß rÊt quan träng trong nÒn s¶n xuÊt hiÖn ®¹i. R«b«t c«ng nghiÖp lµ nh÷ng thiÕt bÞ tù ®éng ®a chøc n¨ng ®−îc lËp tr×nh cho mét hay nhiÒu c«ng viÖc vµ ®−îc ®iÒu khiÓn b»ng m¸y tÝnh.

Chóng cã thÓ sö dông nh− mét thiÕt bÞ ®éc lËp, cã kh¶ n¨ng thay ®æi nhanh, dÔ hiÖu chØnh. Mét trong nh÷ng bé phËn chøc n¨ng chÝnh cña R«b«t ®ã lµ hÖ thèng ®iÒu khiÓn. Nã cã nhiÖm vô xö lý c¸c th«ng tin nhËn ®−îc ®Ó t¹o ra c¸c chuçi lÖnh cÇn thiÕt. HÖ thèng ®iÒu khiÓn còng coi nh− mét kho chøa vµ trung chuyÓn d÷ liÖu khi sö dông cho c¸c c«ng viÖc kh¸c nhau.

C¸c R«b«t th−êng ®−îc trang bÞ c¸c hÖ thèng ®iÒu khiÓn thÝch nghi, c¸c hÖ thèng theo ch−¬ng tr×nh ®iÒu khiÓn logic –PLC (Programable Logic Control), c¸c hÖ thèng c¶m biÕn thùc hiÖn theo c¸c chøc n¨ng nh−: nghe, nãi, ®äc, viÕt, sê, ngöi v. V× vËy chóng cã thÓ sö dông hÇu hÕt trong c¸c lÜnh vùc nh−: y tÕ, thÓ thao, v¨n ho¸, gia c«ng, l¾p r¸p vµ c¸c lÜnh vùc kh¸c mµ m¸y tù ®éng th−êng kh«ng thÓ thùc hiÖn ®−îc.
