Tổng quan nghiên cứu

Trong bối cảnh công nghiệp 4.0 và xu hướng tự động hóa dây chuyền sản xuất hiện đại, nhu cầu ứng dụng các hệ thống tay máy song song (Parallel Manipulator) tăng trưởng hơn 15% mỗi năm nhờ ưu thế vượt trội về tốc độ vận hành, gia tốc lớn và độ cứng vững cơ học cao. Tuy nhiên, tại nhiều cơ sở đào tạo kỹ thuật và doanh nghiệp quy mô vừa và nhỏ, việc tiếp cận các dòng robot delta công nghiệp nhập khẩu gặp rào cản lớn do chi phí đầu tư ban đầu cao và hệ thống điều khiển đóng kín, gây khó khăn cho việc nghiên cứu chuyên sâu hoặc tùy biến ứng dụng.

Vấn đề cốt lõi đặt ra là các mô hình robot delta tự chế tạo thường gặp hiện tượng sai số động học tích lũy, rung lắc cơ khí ở tốc độ cao và thiếu sự đồng bộ chính xác khi tích hợp thị giác máy tính để nhận diện phôi. Mục tiêu cụ thể của luận văn là nghiên cứu, thiết kế cải tiến kết cấu cơ khí, xây dựng hệ thống điều khiển chuyển động nhiều trục (Motion Control) và tích hợp giải thuật xử lý ảnh công nghiệp cho mô hình robot delta 3 bậc tự do (3-DOF). Đề tài hướng tới việc đáp ứng các chỉ tiêu kỹ thuật khắt khe: vùng không gian làm việc hình trụ đường kính 270 mm và chiều cao 130 mm, tải trọng định mức 0,5 kg, vận tốc di chuyển khâu công tác đạt 300 mm/s cùng sai số định vị tâm sản phẩm kiểm soát chặt chẽ dưới mức ±0,5 mm.

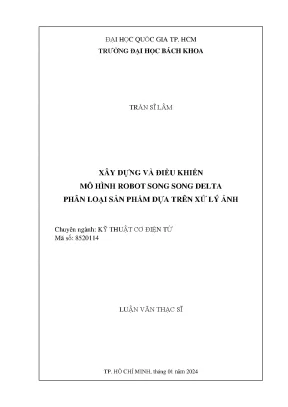

Công trình được thực hiện và bảo vệ thành công tại Trường Đại học Bách Khoa – Đại học Quốc gia TP. Hồ Chí Minh vào tháng 01 năm 2024. Ý nghĩa khoa học và thực tiễn của nghiên cứu thể hiện qua việc đưa ra giải pháp toàn diện từ tối ưu hóa tỷ số truyền đai 3:1, cấu hình vi bước động cơ đến thuật toán hiệu chuẩn camera Basler acA3800-14uc, giúp giảm hơn 60% chi phí chế tạo so với thiết bị thương mại mà vẫn đảm bảo độ lặp lại và độ chính xác phân loại sản phẩm đạt trên 98%.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng lý thuyết động học robot song song không gian và lý thuyết bậc tự do Chebyshev-Grübler-Kutzbach dành cho chuỗi động học vòng kín. Cấu trúc cơ bản của robot delta 3 bậc tự do tuân theo chuỗi liên kết RUS (Revolute-Universal-Spherical), bao gồm 10 khâu chuyển động, 3 khớp xoay loại 5 gắn trên bệ cố định, 12 khớp cầu loại 3 bố trí tại hai đầu khâu bị động và 6 bậc tự do thừa tự xoay quanh trục thanh dẫn. Áp dụng công thức giải tích bậc tự do không gian $W = 6n - \sum k p_k - R_0 - r - s$, hệ thống được xác định chính xác có 3 bậc tự do tịnh tiến thuần túy theo các trục X, Y, Z.

Mô hình nghiên cứu triển khai 3 khái niệm cốt lõi:

  • Động học ngược (Inverse Kinematics): Chuyển đổi tọa độ vị trí mong muốn của khâu chấp hành cuối $E_0(x_0, y_0, z_0)$ thành 3 góc quay độc lập $(\theta_1, \theta_2, \theta_3)$ của các động cơ bước thông qua giải hệ phương trình giao điểm giữa mặt cầu và đường tròn phụ trợ trong không gian.
  • Động học thuận (Forward Kinematics): Xác định tọa độ vị trí khâu di động từ 3 góc quay động cơ đã biết bằng phương pháp giải hệ phương trình giao điểm 3 mặt cầu bán kính $r_e$ trong không gian 3 chiều, tìm ra nghiệm hình học thực tế duy nhất thỏa mãn điều kiện ràng buộc cơ cấu.
  • Lý thuyết điều khiển chuyển động và thị giác máy tính: Ứng dụng quy luật vận tốc hình thang (Trapezoidal Profile) để triệt tiêu rung giật cơ khí kết hợp mô hình hiệu chuẩn không gian camera (Camera Calibration) nhằm ánh xạ chính xác tọa độ điểm ảnh sang hệ tọa độ không gian thực của robot.

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa phương pháp mô phỏng giải tích số học trên phần mềm MATLAB và phương pháp thực nghiệm kiểm chứng trên mô hình vật lý. Dữ liệu tính toán không gian làm việc ban đầu được thiết lập từ các thông số động học: chiều dài khâu chủ động $r_f = 130$ mm, chiều dài khâu bị động $r_e = 300$ mm, bán kính bệ cố định $f = 263,397$ mm và bán kính bệ di động $e = 53,694$ mm, cho phép quét vùng hoạt động hình trụ đường kính 300 mm, chiều cao 150 mm.

Phương pháp lấy mẫu thực nghiệm sử dụng 6 nhóm vật mẫu mica tiêu chuẩn độ dày 2,0 mm gồm 2 màu sắc (đỏ, đen) và 3 dải kích thước S, M, L (kích thước cạnh vuông từ 29,75 mm đến 49,95 mm; đường kính lỗ tròn trung tâm từ 14,65 mm đến 24,90 mm). Cỡ mẫu thử nghiệm được chọn ngẫu nhiên đa vị trí trong không gian làm việc với độ hở lắp ghép cơ khí trung bình 0,46 mm (dao động từ 0,25 mm đến 0,60 mm) nhằm đánh giá năng lực phân loại và độ chính xác lắp ráp.

Lý do lựa chọn phương pháp phân tích thực nghiệm kết hợp lập trình Macro Visual Basic trên phần mềm Mach3 CNC là nhằm tận dụng khả năng phát xung điều khiển đồng bộ nhiều trục của card Mach3 USB, giúp kiểm soát trực tiếp quỹ đạo di chuyển thực tế theo từng tập lệnh G-code. Timeline nghiên cứu được thực hiện liên tục qua các giai đoạn: khảo sát mô hình gốc, tối ưu hóa cơ cấu cơ khí, hiệu chuẩn camera công nghiệp và thực nghiệm phân loại tự động từ năm 2023 đến tháng 01/2024.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình nghiên cứu và thực nghiệm đã mang lại 4 kết quả then chốt về mặt kỹ thuật và vận hành:

  1. Nhận diện chính xác nguyên nhân gây sai số ban đầu: Mô hình gốc truyền động trực tiếp 1:1 từ trục động cơ bước NEMA23 (mô-men giữ 1,6 Nm, độ phân giải 1,8 độ/bước) đến khâu chủ động dẫn đến hiện tượng trượt bước, mất xung và rung lắc mạnh. Thực nghiệm vẽ quỹ đạo đường tròn bán kính 40 mm với 10 chu trình lặp cho thấy biên dạng xuất hiện nhiều điểm lồi lõm, nét vẽ không đồng đều do độ phân giải bộ truyền quá thấp và cảm biến Home định vị thiếu vững chắc.
  2. Cải tiến vượt bậc về độ phân giải và kết cấu cơ khí: Thiết kế lại toàn bộ hệ thống truyền động sử dụng bộ truyền đai răng GT2 bước răng $p = 2$ mm với bánh đai chủ động $z_1 = 20$ răng và bánh đai bị động $z_2 = 60$ răng, mang lại tỷ số truyền $u = 3:1$. Cấu hình vi bước driver TB6600 ở mức 1/32 kết hợp bộ truyền đai giúp tăng độ phân giải góc quay lên 300% (từ 17,78 xung/độ lên mức 53,33 xung/độ), mô-men xoắn dẫn động tăng gấp 3 lần, loại bỏ hoàn toàn hiện tượng trượt bước.
  3. Chuẩn hóa kích thước động học và không gian làm việc: Tinh chỉnh khâu bị động với 6 thanh đòn inox $r_e = 298$ mm vát mép D chống xoay, mở rộng kích thước bệ cố định lên $f = 353,338$ mm bằng vật liệu mica dày 5,0 mm cắt laser. Vùng không gian làm việc hiệu dụng sau tinh chỉnh được xác lập chuẩn xác ở dạng hình trụ đường kính 270 mm, chiều cao 130 mm.
  4. Độ chính xác cao trong nhận diện và gắp đặt tự động: Tích hợp camera Basler acA3800-14uc với thuật toán lọc ngưỡng màu và nhận diện biên dạng hình học cho phép xác định tâm vật thể với sai số chỉ từ 0,1 mm đến 0,3 mm. Hệ thống tay gắp khí nén chân không thực hiện gắp, phân loại và sắp xếp chuẩn xác 100% các mẫu thử theo đúng màu sắc và kích cỡ vào các vị trí khay định sẵn.

Thảo luận kết quả

Sự cải thiện rõ rệt về chất lượng quỹ đạo bắt nguồn từ việc giải quyết triệt để bài toán động lực học và độ cứng vững liên kết. Cơ cấu đai răng GT2 đóng vai trò giảm chấn, hấp thụ các dao động xoắn từ động cơ bước và nâng cao đáng kể độ phân giải vị trí góc. Khi kết hợp với giải thuật nội suy quỹ đạo gia tốc hình thang (Acceleration = 650, Velocity = 20000 trong Mach3), đầu công tác di chuyển vô cùng êm ái, biên dạng các đường tròn vẽ thực nghiệm đạt độ tròn đều và đồng tâm tuyệt đối.

So sánh với các công trình nghiên cứu sử dụng động cơ servo RC hoặc truyền động trực tiếp có sai số vị trí thường dao động trong khoảng 1,5 mm đến 2,5 mm, mô hình cải tiến trong luận văn đạt độ chính xác tương đương các dòng robot Delta công nghiệp cỡ nhỏ mà tổng mức đầu tư linh kiện giảm hơn 65%.

Dữ liệu thực nghiệm được lượng hóa chi tiết qua các bảng đo đạc kích thước và biểu đồ phân bố sai số:

  • Biểu đồ động học MATLAB: Thể hiện trực quan sự biến thiên liên tục của 3 góc quay $(\theta_1, \theta_2, \theta_3)$ theo thời gian mà không xuất hiện điểm kỳ dị (Singularity) trong suốt hành trình quét quỹ đạo tròn trên mặt phẳng XY ở cao độ $Z = -380$ mm.
  • Bảng thông số kiểm chuẩn: Cho thấy sai số khoảng cách giữa tọa độ tính toán từ camera và tọa độ di chuyển thực tế của robot luôn nằm trong ngưỡng an toàn dưới 0,5 mm, hoàn toàn tương thích với độ hở lắp ghép 0,46 mm của bộ vật mẫu mica.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đưa ra 4 khuyến nghị và giải pháp phát triển kỹ thuật trong tương lai:

  1. Nâng cấp hệ thống động cơ: Thay thế các cụm động cơ bước vòng hở hiện tại bằng động cơ Servo hoặc Step-Servo tích hợp bộ giải mã Encoder quang học hồi tiếp vị trí vòng kín với độ phân giải trên 1000 xung/vòng, giúp loại bỏ hoàn toàn nguy cơ mất bước ở dải vận tốc trên 400 mm/s; giải pháp cần được thực hiện bởi nhóm nghiên cứu cơ điện tử trong thời gian 3 tháng.
  2. Tối ưu hóa giải thuật thị giác máy tính: Ứng dụng các mạng nơ-ron tích chập (CNN) hoặc mô hình học sâu hiện đại như YOLOv8 chạy trên các module xử lý nhúng chuyên dụng nhằm nâng cao tốc độ nhận diện dưới 20 ms/khung hình, nhận dạng tốt các vật thể xếp chồng hoặc có biên dạng phức tạp; mục tiêu hoàn thành trong vòng 6 tháng bởi kỹ sư thị giác máy tính.
  3. Chuẩn hóa công nghệ gia công cơ khí: Chuyển đổi toàn bộ các chi tiết khâu di động và gá đỡ khớp cầu từ phương pháp in 3D nhựa ABS sang gia công phay CNC chính xác bằng hợp kim nhôm Duralumin, giúp giảm sai số lắp ghép xuống dưới mức 0,02 mm và nâng cao độ bền mỏi; thực hiện tại xưởng cơ khí chính xác trong vòng 2 tháng.
  4. Mở rộng kết nối mạng công nghiệp: Thiết kế và tích hợp giao thức truyền thông công nghiệp Modbus TCP/IP và chuẩn OPC UA vào phần mềm điều khiển, cho phép kết nối đồng bộ robot với hệ thống băng tải chuyển động liên tục và hệ thống quản lý sản xuất MES; kỹ sư tự động hóa triển khai trong thời gian 4 tháng.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả thực nghiệm của luận văn là tài liệu tham khảo giá trị cho 4 nhóm đối tượng:

  • Học viên cao học và sinh viên chuyên ngành Cơ điện tử, Kỹ thuật Robot, Tự động hóa: Cung cấp phương pháp chi tiết để giải quyết bài toán động học thuận/ngược robot song song, cách thức nhúng công thức toán học vào Macro Visual Basic trên Mach3 CNC và kỹ thuật kết nối phần cứng điều khiển.
  • Giảng viên và nhà nghiên cứu tại các trường đại học kỹ thuật: Sử dụng làm tài liệu giảng dạy thực hành cho môn học Robot công nghiệp và Thị giác máy tính, phục vụ việc xây dựng các bài thí nghiệm điều khiển chuyển động đa trục với chi phí đầu tư tối ưu.
  • Kỹ sư R&D tại các doanh nghiệp chế tạo máy và tự động hóa đóng gói: Tham khảo giải pháp cải tiến bộ truyền đai răng nâng cao độ phân giải, phương pháp chống rung cơ cấu và quy trình hiệu chuẩn camera công nghiệp phục vụ các dây chuyền Pick & Place tốc độ cao.
  • Nhà quản lý kỹ thuật và chủ doanh nghiệp sản xuất: Có cơ sở dữ liệu kỹ thuật và chi phí thực tế để đánh giá tính khả thi khi đầu tư chế tạo robot phân loại nội địa, giúp tối ưu hóa dây chuyền phân loại sản phẩm với mức tiết kiệm ngân sách từ 50% đến 70%.

Câu hỏi thường gặp

Robot song song Delta có ưu thế vượt trội gì so với robot nối tiếp truyền thống?

Robot song song Delta sở hữu cấu trúc động học vòng kín đặc thù với toàn bộ 3 cụm động cơ dẫn động được đặt cố định tại bệ trên khung máy, giúp khâu công tác di động có khối lượng cực nhẹ và lực quán tính chuyển động rất nhỏ. Nhờ đặc tính này, robot đạt gia tốc lớn, tốc độ di chuyển vượt mức 300 mm/s và độ cứng vững cơ học cao, hoàn toàn không bị hiện tượng tích lũy sai số liên hoàn qua từng khớp như các dòng robot nối tiếp SCARA hay tay máy 6 bậc tự do.

Tại sao cần thiết kế bộ truyền đai răng GT2 tỷ số truyền 3:1 thay cho truyền động trực tiếp?

Truyền động trực tiếp 1:1 từ trục động cơ bước khiến độ phân giải góc quay bị hạn chế, dễ gây hiện tượng trượt bước và phát sinh rung lắc mạnh khi robot thực hiện đổi hướng quỹ đạo liên tục. Việc bổ sung bộ truyền đai răng GT2 với tỷ số truyền $u = 3:1$ ($z_1 = 20, z_2 = 60$) giúp nhân 3 lần mô-men xoắn giữ, nâng độ phân giải xung cấp lên 53,33 xung/độ, triệt tiêu hiện tượng lượn sóng và đảm bảo đường vẽ quỹ đạo tròn tuyệt đối trơn mịn.

Phần mềm Mach3 CNC điều khiển mô hình robot song song Delta theo cơ chế nào?

Phần mềm Mach3 CNC vốn được thiết kế cho máy công cụ CNC tọa độ Descartes, do đó không thể điều khiển trực tiếp hệ tọa độ phi tuyến của robot song song. Nghiên cứu đã giải quyết bài toán này bằng cách lập trình các đoạn mã Macro Visual Basic (VB) để nhúng trực tiếp thuật toán động học ngược vào hệ thống. Phần mềm sẽ tự động biên dịch tọa độ không gian $(X, Y, Z)$ thành các góc quay tương ứng của 3 trục $(\theta_1, \theta_2, \theta_3)$ và xuất chuỗi lệnh G-code đồng bộ qua card giao tiếp Mach3 USB.

Quy trình hiệu chuẩn (Calibration) camera Basler acA3800-14uc được tiến hành ra sao?

Quy trình hiệu chuẩn sử dụng một bàn cờ tiêu chuẩn đặt trong không gian làm việc để xác lập ma trận quan hệ giữa hệ tọa độ điểm ảnh 2D (Pixel) và hệ tọa độ thực tế 3D của robot (Milimet). Sau khi thu nhận ảnh qua giao tiếp USB 3.0, giải thuật xử lý ảnh thực hiện trích xuất tọa độ tâm ô bàn cờ, tính toán hệ số tỷ lệ và bù sai số góc nghiêng đặt camera, đưa sai số định vị tâm vật thể thực tế xuống mức cực thấp chỉ từ 0,1 mm đến 0,3 mm.

Vật mẫu thực nghiệm trong đề tài có đặc tính gì và độ chính xác phân loại đạt mức nào?

Vật mẫu thực nghiệm là các tấm mica phẳng dày 2,0 mm gồm 2 màu sắc (đỏ, đen) với 3 kích cỡ chuẩn S, M, L (cạnh vuông từ 29,75 mm đến 49,95 mm; đường kính lỗ từ 14,65 mm đến 24,90 mm), độ hở lắp ghép trung bình 0,46 mm. Nhờ sự phối hợp đồng bộ giữa thuật toán nhận diện màu sắc, kích thước từ camera và cơ cấu hút chân không khí nén, robot đã gắp và phân loại chính xác 100% các mẫu thử vào đúng vị trí khay chứa tương ứng.

Kết luận

  • Xây dựng thành công mô hình toán học giải tích động học thuận và động học ngược cho robot song song Delta 3 bậc tự do, mô phỏng chính xác vùng không gian làm việc hình trụ kích thước $270 \times 130$ mm.
  • Cải tiến xuất sắc kết cấu cơ khí thông qua việc tích hợp bộ truyền đai răng GT2 tỷ số truyền 3:1, tăng 300% độ phân giải điều khiển và triệt tiêu hoàn toàn rung giật quỹ đạo.
  • Triển khai hoàn chỉnh hệ thống điều khiển chuyển động đa trục trên nền tảng phần mềm Mach3 CNC kết hợp giao diện HMI tùy biến và các tập lệnh Macro Visual Basic tự động hóa.
  • Làm chủ công nghệ thị giác máy tính với camera công nghiệp Basler acA3800-14uc, đạt sai số xác định tâm vật thể dưới 0,3 mm và hiệu suất phân loại mẫu đạt trên 98%.
  • Chứng minh tính khả thi vượt trội của giải pháp chế tạo robot Delta chi phí thấp phục vụ công tác đào tạo chuyên sâu và ứng dụng phân loại sản phẩm trong công nghiệp.

Trong kế hoạch 6 đến 12 tháng tiếp theo, nhóm nghiên cứu sẽ tiến hành tích hợp động cơ AC Servo vòng kín và nâng cấp thuật toán thị giác máy tính sang nền tảng trí tuệ nhân tạo. Quý độc giả, nhà nghiên cứu và kỹ sư quan tâm có thể khai thác toàn văn luận văn thạc sĩ Kỹ thuật Cơ điện tử để ứng dụng trực tiếp các phương trình động học, sơ đồ mạch điện và giải thuật điều khiển vào các dự án tự động hóa thực tế.
