Tổng quan về giáo trình

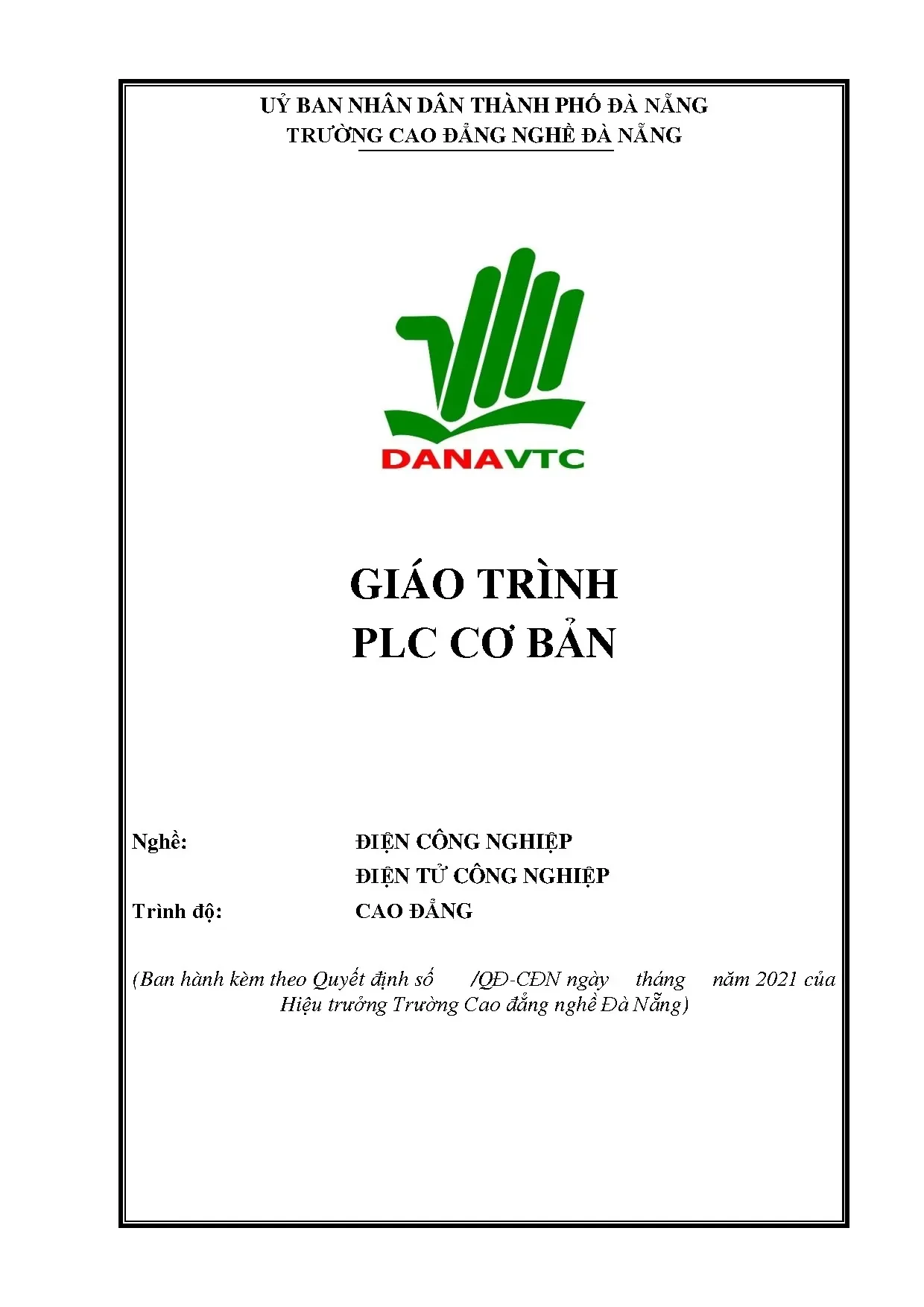

Giáo trình PLC cơ bản do ThS. Đỗ Trọng Hiếu chủ biên, được ban hành theo quyết định của Hiệu trưởng Trường Cao đẳng nghề Đà Nẵng vào tháng 8 năm 2021. Tài liệu được thiết kế làm học liệu chính thức cho học sinh, sinh viên ngành Điện công nghiệp và Điện tử công nghiệp ở hệ đào tạo Cao đẳng và Trung cấp.

Trong khung chương trình đào tạo chuyên ngành kỹ thuật điện – điện tử, học phần PLC cơ bản (mã mô đun: ĐCN09) giữ vai trò là mô đun chuyên môn cốt lõi. Học phần được bố trí giảng dạy sau khi người học đã hoàn thành các môn học cơ sở kỹ thuật bắt buộc, bao gồm: Kỹ thuật xung số, Trang bị điện, Lắp đặt điện, Kỹ thuật cảm biến và Điều khiển điện khí nén. Tổng thời lượng giảng dạy của giáo trình là 105 giờ, phân bổ thành 42 giờ lý thuyết, 56 giờ thực hành và 7 giờ kiểm tra định kỳ.

Mục tiêu học tập của giáo trình nhằm cung cấp hệ thống kiến thức về nguyên lý, cấu tạo và cơ chế hoạt động của bộ điều khiển logic khả trình (Programmable Logic Controller – PLC), phương pháp so sánh đặc tính kỹ thuật giữa hệ thống nối cứng (Relay/Contactor) và bộ điều khiển lập trình. Về mặt kỹ năng, giáo trình hướng đến việc rèn luyện năng lực kết nối phần cứng giữa máy tính (PC), PLC và các thiết bị ngoại vi, thiết lập bảng địa chỉ, lập trình giải thuật điều khiển và chẩn đoán lỗi trong các bài toán ứng dụng công nghiệp.

Về cấu trúc và cách tiếp cận, tài liệu triển khai theo phương pháp kết hợp lý thuyết hệ thống và thực hành từng bước. Nội dung tập trung vào hệ thống PLC Siemens dòng S7-200 (với các CPU tiêu biểu như CPU 212, CPU 214, CPU 224, CPU 226) cùng công cụ phần mềm STEP 7-Micro/WIN, xây dựng tiến trình học tập từ kiến trúc phần cứng, cấu trúc bộ nhớ đến các tập lệnh điều khiển logic, định thời, đếm xung và xử lý tín hiệu tương tự.

Nội dung kiến thức cốt lõi

                                  TIẾN TRÌNH NỘI DUNG GIÁO TRÌNH PLC CƠ BẢN

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 08 bài học chuyên đề theo trình tự kỹ thuật logic:

  • Bài 1: Tổng quan về PLC (2 giờ lý thuyết): Phân tích sự ra đời của PLC và so sánh với hệ thống điều khiển nối cứng truyền thống. Trình bày kiến trúc phần cứng gồm khối ngõ vào (Input), khối xử lý trung tâm (CPU), khối ngõ ra (Output), hệ thống Bus, bộ nhớ RAM, ROM và hệ điều hành. Phân tích chu trình quét (Scan Cycle) qua 4 giai đoạn: đọc ngõ vào, thực thi chương trình, truyền thông/kiểm tra lỗi, cập nhật ngõ ra. Giới thiệu tổ chức bộ nhớ dòng S7-200 (vùng đệm I, Q; vùng biến V; bit nội M; vùng đặc biệt SM) cùng ba ngôn ngữ lập trình chuẩn: Ladder Logic (LAD), Statement List (STL) và Function Block Diagram (FBD).
  • Bài 2: Phần mềm lập trình PLC (3 giờ lý thuyết): Hướng dẫn môi trường lập trình STEP 7-Micro/WIN trên máy tính PC. Quy trình thao tác gồm: cấu hình hệ thống máy tính, thiết lập bảng ký hiệu (Symbol Table), nhập câu lệnh, biên dịch cú pháp, giao tiếp nạp chương trình (Download) và đọc chương trình (Upload). Cơ chế giám sát và chẩn đoán trạng thái hoạt động thông qua công cụ Status Chart và chế độ Debug.
  • Bài 3: Kết nối giữa PLC và thiết bị ngoại vi (2 giờ lý thuyết, 3 giờ thực hành): Nguyên lý đấu nối phần cứng ngõ vào số với nút nhấn, công tắc hành trình, cảm biến loại NPN và PNP nguồn 24VDC. Đấu nối các dạng ngõ ra điều khiển Relay hoặc Transistor (DC). Cấu hình cáp chuyển đổi truyền thông PC/PPI (RS232/RS485) thông qua hệ thống công tắc DIP Switch (thiết lập tốc độ truyền 9.6 KBaud, chế độ truyền 11-bit, chuẩn DTE/DCE). Giới thiệu thông số các dòng CPU S7-200 (CPU 212, CPU 214, CPU 216, CPU 221, CPU 222, CPU 224, CPU 224XP, CPU 226) và các module mở rộng Digital/Analog.
  • Bài 4: Các tập lệnh logic (10 giờ lý thuyết, 18 giờ thực hành, 2 giờ kiểm tra): Cung cấp các lệnh logic bit cơ bản (LD, AND, OR, tiếp điểm thường mở, thường đóng, ngõ ra cuộn dây) dùng để lập trình các mạch tự giữ, mạch khóa chéo liên động và xử lý chuỗi thao tác tuần tự.
  • Bài 5: Bộ định thời - Timer (7 giờ lý thuyết, 16 giờ thực hành, 2 giờ kiểm tra): Khái niệm, nguyên lý hoạt động và cú pháp các loại Timer. Phân loại theo 3 cấp độ phân giải thời gian thực: 1ms, 10ms và 100ms; phương pháp tính toán giá trị đặt trước (Preset Value - PT) và giá trị tức thời.
  • Bài 6: Bộ đếm - Counter (8 giờ lý thuyết, 10 giờ thực hành, 2 giờ kiểm tra): Nguyên lý cấu tạo và lập trình cho bộ đếm tiến (Count Up), bộ đếm lùi (Count Down), bộ đếm tiến/lùi (Count Up/Down) và bộ đếm tốc độ cao (High-Speed Counter - HSC) tần số quét từ 2 kHz đến 60 kHz.
  • Bài 7: Các tập lệnh số học (5 giờ lý thuyết, 4 giờ thực hành, 1 giờ kiểm tra): Tập lệnh thực hiện các phép tính cộng, trừ, nhân, chia trên các định dạng dữ liệu số nguyên (Integer) và số thực (Real), hỗ trợ xử lý dữ liệu trung gian trong Accumulator.
  • Bài 8: Xử lý tín hiệu analog (5 giờ lý thuyết, 5 giờ thực hành): Kỹ thuật ghép nối module mở rộng Analog (AI/AO), chuyển đổi tín hiệu đo lường liên tục (nhiệt độ, áp suất, mức) thành giá trị số nguyên nhị phân và ngược lại.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nguyên lý kỹ thuật điện tử và tự động hóa cơ bản:

  1. Lý thuyết điều khiển khả trình: Chuyển đổi giải thuật từ mạng sơ đồ relay tiếp điểm vật lý sang mô hình logic kỹ thuật số trong bộ nhớ vi xử lý.
  2. Cơ chế tổ chức dữ liệu nhị phân: Định dạng đơn vị nhớ theo Bit, Byte (8 bit), Word (16 bit) và Double Word (32 bit); quy tắc định địa chỉ byte cao/thấp (ví dụ: IW2 gồm IB2 và IB3; DW100 gồm MB100 đến MB103).
  3. Nguyên lý ghép nối điện tử công nghiệp: Xử lý tín hiệu ngõ vào nhị phân cách ly quang, nguyên lý ngõ ra đóng cắt cơ điện (Relay) và chuyển mạch điện tử (Transistor DC), các giải pháp chống nhiễu và bảo vệ đường truyền dữ liệu.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác kết nối dây cáp nguồn, đấu nối cảm biến công nghiệp và rơ-le trung gian; cấu hình cổng truyền thông PPI; sử dụng phần mềm STEP 7-Micro/WIN để lập trình LAD/STL.
  • Kỹ năng phân tích (Analytical skills): Phân tích công nghệ của hệ thống sản xuất thực tế để lập giải thuật điều khiển; phân định ngõ vào/ngõ ra; thiết lập bảng chú thích ký hiệu (Symbol Table).
  • Kỹ năng thực hành và vận hành (Practical competencies): Sử dụng các dụng cụ cơ điện (đồng hồ VOM, kìm tuốt, tua-vít, bút thử điện) để lắp ráp trạm điều khiển; vận hành quy trình biên dịch, Download/Upload chương trình; chẩn đoán sai hỏng mạch phần cứng và sửa lỗi logic qua bảng giám sát trạng thái (Status Chart).

Phương pháp giảng dạy và học tập

                                      QUY TRÌNH THỰC HÀNH 5 BƯỚC

Giáo trình áp dụng mô hình đào tạo tích hợp giữa giảng dạy lý thuyết chuyên môn và thực nghiệm tại xưởng. Thời lượng thực hành chiếm tỷ trọng 53,3% tổng khối lượng mô đun (56 giờ thực hành trên tổng số 105 giờ), phản ánh định hướng đào tạo nghề nghiệp ứng dụng.

Tại xưởng thực hành, sinh viên được phân chia làm việc theo nhóm từ 2 đến 3 người trên mỗi mô hình bàn tập PLC chuẩn (sử dụng PLC Siemens S7-200 CPU 224, máy tính để bàn kết nối cáp PC/PPI và bảng nút ấn, tải mô phỏng).

Quy trình tổ chức bài học thực hành bao gồm 4 bước công việc tiêu chuẩn:

  1. Kiểm tra và tháo lắp: Khảo sát tổng thể thiết bị, kiểm tra cáp truyền thông, nguồn cấp điện và thiết bị ngoại vi vào/ra.
  2. Ghi chép số liệu: Đo đạc thông số điện áp bằng đồng hồ VOM, ghi nhận trình tự các bước lập trình, cấu hình phần cứng và trạng thái hoạt động của các ngõ ra.
  3. Nộp tài liệu thu thập: Báo cáo kết quả lập trình, dữ liệu quan sát và sơ đồ đấu nối cho giáo viên hướng dẫn.
  4. Thực hiện vệ sinh công nghiệp: Sắp xếp dụng cụ thi công (kìm, tua-vít), vệ sinh thiết bị thực nghiệm và máy tính.

Phương pháp đánh giá kết quả học tập được quy chuẩn theo thang điểm 10 với cơ cấu 3 trục:

  • Kiến thức (3 điểm): Trình bày cấu trúc hệ thống PLC, giải thích nguyên lý hoạt động của các lệnh và phương pháp lập trình.
  • Kỹ năng (5 điểm): Sử dụng đúng dụng cụ, thực hiện chuẩn xác quy trình tháo lắp, đấu nối an toàn và nạp chương trình điều khiển hoạt động chính xác theo yêu cầu.
  • Thái độ (2 điểm): Tuân thủ quy định an toàn điện, cẩn thận, ghi chép trung thực và thực hiện nghiêm túc vệ sinh công nghiệp.

Về định hướng tự học, sinh viên được yêu cầu chuẩn bị trước sơ đồ giải thuật, hoàn thiện bảng phân bổ địa chỉ I/O và nghiên cứu cấu trúc tập lệnh trước khi tham gia các buổi thực hành tại xưởng.

Điểm nổi bật và cập nhật

  • So sánh định lượng với hệ thống điều khiển relay truyền thống: Giáo trình đưa ra các số liệu và đặc tính kỹ thuật đối chiếu cụ thể: hệ thống PLC giúp giảm tới 80% số lượng dây nối dẫn đến tủ điều khiển nhỏ gọn hơn; giảm công suất tiêu thụ điện; nâng cao độ tin cậy và tốc độ xử lý; hạ giá thành tổng thể khi số lượng tiếp điểm logic tăng lên; hỗ trợ khả năng lập trình và sửa đổi giải thuật trên máy tính mà không phải can thiệp tháo lắp lại mạng dây phần cứng.
  • Hệ thống thiết bị và linh kiện minh họa cụ thể: Tài liệu phân loại và cung cấp thông số chi tiết của dòng vi xử lý S7-200 gồm CPU 212, CPU 214, CPU 216, CPU 221, CPU 222, CPU 224, CPU 224XP (tích hợp sẵn ngõ vào/ra Analog và 2 cổng truyền thông) và CPU 226. Cung cấp dữ liệu về các module mở rộng số (Digital Module: EM221, EM222, EM223) và module mở rộng tương tự (Analog Module: EM231, EM232, EM235) cùng phương pháp gán dải địa chỉ tương ứng.
  • Khảo sát đa dạng thiết bị chuyển đổi ngõ vào/ra: Giáo trình cung cấp bảng phân loại tín hiệu cảm biến ngõ vào (công tắc hành trình, bộ điều chỉnh nhiệt Thermostat, cặp nhiệt điện Thermocouple, nhiệt trở Thermistor, tế bào quang điện Photo cell, cảm biến tiệm cận Proximity cell, điện trở đo sức căng Strain gage) và cơ cấu tác động ngõ ra (động cơ điện, xy-lanh khí nén/thủy lực, van điện từ Solenoid, lò cấp nhiệt, rơ-le).
  • Tích hợp bài toán công nghiệp thực tế: Đưa vào các ví dụ ứng dụng điển hình của PLC trong sản xuất như: điều khiển thang máy, thiết bị nâng hạ hàng hóa, dây chuyền đóng gói bao bì, điều khiển sản xuất xi măng, nhà máy bia, trạm rửa xe tự động, trạm bơm nước và điều khiển lò sấy công nghiệp.
  • Quy trình chẩn đoán lỗi bằng công cụ phần mềm: Hướng dẫn ứng dụng chức năng Status Chart trong STEP 7-Micro/WIN để đọc giá trị thanh ghi, ghi đè và cưỡng bức (Force) trạng thái logic của biến, phục vụ việc kiểm tra đường truyền và phát hiện sự cố phần cứng ngoại vi trước khi vận hành thực tế.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Tài liệu được thiết kế cho người học trình độ Cao đẳng và Trung cấp thuộc các ngành nghề: Điện công nghiệp, Điện tử công nghiệp, Cơ điện tử và Tự động hóa công nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần nền tảng kỹ thuật trước khi tiếp cận giáo trình này, bao gồm:
    • Kỹ thuật xung số: Hiểu về hệ thống số nhị phân, cổng logic, mạch đếm và đại số Boolean.
    • Trang bị điện & Lắp đặt điện: Đọc hiểu sơ đồ nguyên lý mạch động lực, khí cụ đóng cắt và quy tắc an toàn điện.
    • Kỹ thuật cảm biến: Hiểu nguyên lý hoạt động của các bộ chuyển đổi đại lượng vật lý thành tín hiệu điện.
    • Điều khiển điện khí nén: Nắm vững nguyên lý van đảo chiều và cơ cấu chấp hành khí nén.
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm khung đề cương chuẩn để biên soạn bài giảng lý thuyết (42 giờ), xây dựng phiếu hướng dẫn thực hành xưởng (56 giờ), thiết lập ngân hàng câu hỏi kiểm tra (7 giờ) và đánh giá sinh viên theo barem chấm điểm quy định.
  • Kỹ thuật viên và người tự học: Phục vụ kỹ sư bảo trì, thợ điện tại các nhà máy, xí nghiệp cần tài liệu kỹ thuật để tra cứu sơ đồ chân CPU S7-200, thông số cáp PC/PPI, cấu trúc lệnh logic và phương pháp đấu nối thiết bị cảm biến công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên hệ Cao đẳng và Trung cấp nghề Điện công nghiệp, Điện tử công nghiệp, đồng thời làm tài liệu tham khảo cho kỹ thuật viên bảo trì hệ thống điều khiển tự động.

2. Cần kiến thức nền nào để học học phần này?

Người học bắt buộc phải hoàn thành các môn học tiên quyết: Kỹ thuật xung số, Trang bị điện, Lắp đặt điện, Kỹ thuật cảm biến và Điều khiển điện khí nén nhằm có nền tảng về mạch điện, đại số logic và khí cụ đo lường.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết khác?

Giáo trình thiết kế theo kết cấu mô đun đào tạo nghề, phân bổ thời lượng thực hành lên tới 56 giờ (chiếm trên 50%), cung cấp quy trình 5 bước thực hành xưởng rõ ràng, bảng hướng dẫn đấu nối chân phần cứng chi tiết và phương pháp đánh giá 3 tiêu chí (Kiến thức 3đ, Kỹ năng 5đ, Thái độ 2đ).

4. Làm sao để tự học và thực hành giáo trình hiệu quả?

Người học cần kết hợp nghiên cứu lý thuyết tổ chức bộ nhớ (vùng I, Q, V, M, SM) với việc soạn thảo chương trình trên phần mềm STEP 7-Micro/WIN, thực hiện biên dịch kiểm tra lỗi và sử dụng công cụ mô phỏng hoặc bàn thực hành PLC để kiểm tra logic điều khiển qua bảng Status Chart.

5. Có những tài liệu và trang thiết bị bổ trợ nào kèm theo giáo trình?

Các phương tiện học tập đi kèm bao gồm: phần mềm lập trình STEP 7-Micro/WIN, phần mềm mô phỏng S7-200, cáp nạp PC/PPI (chuyển đổi RS232-RS485), đồng hồ vạn năng VOM, máy tính PC và bàn thực hành trang bị PLC dòng S7-200 (CPU 224) cùng các module mở rộng.

Kết luận

Giáo trình PLC cơ bản của Trường Cao đẳng nghề Đà Nẵng là tài liệu học tập kỹ thuật chuẩn mực, kết hợp giữa lý thuyết cấu trúc vi điều khiển khả trình và kỹ năng lập trình, đấu nối thiết bị công nghiệp thực tế.

Lộ trình học tập được thiết kế mạch lạc: đi từ việc nắm vững kiến trúc phần cứng và chu trình quét của PLC $\rightarrow$ làm chủ phần mềm STEP 7-Micro/WIN $\rightarrow$ rèn luyện kỹ năng đấu nối ngoại vi an toàn $\rightarrow$ làm chủ các tập lệnh logic, Timer, Counter, Số học $\rightarrow$ ứng dụng xử lý tín hiệu Analog trong các bài toán điều khiển quá trình.

Để nâng cao hiệu quả tiếp thu, người học nên kết hợp nghiên cứu tài liệu kỹ thuật phần cứng S7-200 do Siemens phát hành cùng các bài tập thực nghiệm tại xưởng điện tử công nghiệp.
