Tổng quan về giáo trình

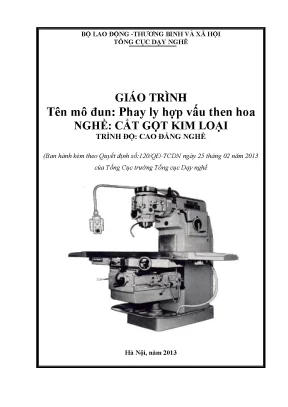

Giáo trình mô đun Phay ly hợp vấu then hoa (Mã mô đun: MĐ 43) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo nghề Cắt gọt kim loại ở trình độ Cao đẳng nghề. Giáo trình được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng cục trưởng Tổng cục Dạy nghề (Bộ Lao động - Thương binh và Xã hội) và do Khoa Cơ khí Trường Cao đẳng nghề Giao thông vận tải Trung ương II biên soạn. Trong cấu trúc chương trình đào tạo nghề Cắt gọt kim loại, mô đun MĐ 43 được bố trí giảng dạy sau khi sinh viên đã hoàn thành các môn học và mô đun cơ sở, chuyên môn bao gồm: MH07, MH08, MH09, MH10, MH11, MH15 và MĐ26.
Mục tiêu học tập của giáo trình hướng đến việc trang bị cho người học năng lực lý thuyết và kỹ năng thực hành toàn diện:
- Trình bày chính xác các thông số hình học, đặc tính cấu tạo và nguyên lý làm việc của ly hợp vấu và trục then hoa.
- Xác định đầy đủ các yêu cầu kỹ thuật, dung sai kích thước và tiêu chuẩn độ nhám bề mặt khi gia công.
- Sử dụng thành thạo trang thiết bị gá đặt chuyên dụng, đặc biệt là đầu chia độ vạn năng, mâm chia độ và ụ chia trực tiếp/gián tiếp.
- Vận hành máy phay đúng quy trình quy phạm kỹ thuật để gia công sản phẩm đạt cấp chính xác từ 8 đến 10, độ nhám bề mặt cấp 4 đến 5 ($Ra = 0.63,\mu\text{m}$), bảo đảm dung sai vị trí tương quan và tuân thủ an toàn lao động, vệ sinh công nghiệp.
- Phân tích nguyên nhân sinh ra các dạng sai hỏng điển hình và thực hiện các biện pháp khắc phục, phòng ngừa sai sót trong sản xuất.
Về cấu trúc thời lượng, giáo trình được thiết kế với tổng thời gian 120 giờ, trong đó lý thuyết chiếm 12 giờ, thực hành chiếm 106 giờ và thời gian kiểm tra định kỳ là 2 giờ. Nội dung phân bổ đồng đều thành hai bài học trọng tâm: Bài 1 - Phay ly hợp vấu (60 giờ: 6 giờ lý thuyết, 53 giờ thực hành, 1 giờ kiểm tra) và Bài 2 - Phay then hoa (60 giờ: 6 giờ lý thuyết, 53 giờ thực hành, 1 giờ kiểm tra). Giáo trình tiếp cận theo phương pháp kết hợp tuyến tính giữa tính toán công nghệ, chuẩn bị gá lắp dao - phôi, vận hành cắt thử - cắt hoàn thiện và đo kiểm chất lượng theo bản vẽ kỹ thuật chi tiết.
Nội dung kiến thức cốt lõi
Các chương/chủ đề chính
Nội dung chuyên môn của giáo trình được cấu trúc tập trung vào hai nhóm chi tiết cơ khí truyền động tiêu chuẩn:
1. Bài 1: Phay ly hợp vấu (Mã bài: MĐ43.1)
- Cấu tạo và nguyên lý hoạt động: Ly hợp vấu gồm hai nửa tiếp xúc có từ 3 đến 60 vấu trên mặt đầu; một nửa lắp cố định trên trục chủ động A, nửa còn lại di trượt dọc trục bị động B thông qua then hoa. Bộ truyền đóng ngắt thông qua cần điều khiển để truyền momen xoắn qua các mặt bên của vấu, sử dụng trong các cơ cấu truyền lực nhỏ có vận tốc vấu ngoài cùng $v \le 1,\text{m/s}$ ở máy tiện, máy phay, máy bào.
- Dạng profin răng vấu:
- Vấu răng vuông, răng thang cân, răng tam giác cân dùng cho bộ truyền quay hai chiều.
- Vấu răng thang vuông, răng tam giác vuông (kiểu răng cưa) dùng cho bộ truyền quay một chiều.
- Tính toán công nghệ: Tính toán bề rộng rãnh vấu $a$ và kích thước khoảng hở $b$ để chọn dao phay đĩa ($B_d \le b$) hoặc dao phay ngón ($D_d \le b$) theo công thức:
$$a = d \left(\sin\frac{90^\circ}{Z} - \cos\frac{90^\circ}{Z}\right)$$
Tính góc nghiêng $\beta$ của trục chính đầu phân độ khi phay ly hợp răng thang và tam giác:
$$\cos\beta = \frac{\sin\frac{180^\circ}{Z} \cdot \cot\frac{\theta}{2}}{1 - \sin\frac{180^\circ}{Z} \cdot \tan\frac{90^\circ}{Z}}$$
Khi số răng $Z \ge 20$, công thức rút gọn thành $\cos\beta = \sin\frac{180^\circ}{Z} \cdot \cot\frac{\theta}{2}$ (với răng đối xứng) hoặc $\cos\beta = \sin\frac{180^\circ}{Z} \cdot \cot\theta$ (với răng không đối xứng).
- Quy trình gia công:
- Vấu răng số lẻ: Tiến dao cắt xuyên tâm suốt qua tâm phôi, quay mâm chia góc $\alpha = 360^\circ/Z$.
- Vấu răng số chẵn: Dao không tiến qua tâm; mỗi lần tiến dao cắt tạo sườn một phía của các răng, sau đó dịch bàn máy sang ngang một khoảng đúng bằng bề dày dao ($B_d$), quay phôi ngược lại một góc $\alpha/2$ để phay sườn thứ hai.
- Lát cắt phụ: Áp dụng khi đường kính trong $d < 0.57D$ (hoặc $d \le 0.557D$) để loại bỏ phần lõi kim loại gờ thừa ($a, b, c$).
2. Bài 2: Phay then hoa (Mã bài: MĐ43.2)
- Đặc điểm và phân loại: Trục then hoa dùng để truyền momen xoắn tải trọng lớn trong hộp tốc độ ô tô, máy kéo, máy công cụ; cho phép moay-ơ di trượt dọc trục. Ba dạng then hoa chính gồm: then hoa chữ nhật (thông dụng nhất), then hoa thân khai và then hoa tam giác.
- Phương pháp định tâm mối ghép:
- Định tâm theo đường kính trong ($d, b$): Độ cứng vững và độ đồng tâm cao, yêu cầu mài định hình $d$ trên trục và mài lỗ $D$ trên moay-ơ.
- Định tâm theo đường kính ngoài ($D, b$): Gia công kích thước lắp ghép đơn giản hơn, độ đồng tâm trung bình.
- Định tâm theo mặt bên ($b$): Áp dụng khi yêu cầu khe hở mặt bên nhỏ để chống va đập khi đổi chiều quay.
- Phương pháp phân độ gia công:
- Ụ chia trực tiếp: Đĩa chia có 12 hoặc 24 rãnh, tay quay nối trực tiếp với trục chính, góc quay xác định theo số rãnh $a = A/Z$.
- Ụ chia gián tiếp: Truyền động qua cặp trục vít - bánh vít có đặc tính $N = 40$ ($k=1, z=40$), số vòng quay tay quay tính theo công thức $n = N/Z$, định vị vị trí qua đĩa chia lỗ và compa cữ.
Progression logic của giáo trình đi từ việc giải mã thông số hình học bản vẽ $\rightarrow$ tính toán công nghệ $\rightarrow$ thiết lập đồ gá, dao và phôi $\rightarrow$ thao tác cắt thử và gia công hàng loạt $\rightarrow$ kiểm tra, phát hiện và phòng ngừa sai hỏng.
Kiến thức nền tảng được xây dựng
- Lý thuyết cơ sở: Nguyên lý truyền động ăn khớp của khớp nối cơ khí; động học phân độ vạn năng (phân độ đơn giản, phân độ trực tiếp, vi sai); lý thuyết cắt gọt kim loại khi phay mặt đầu và phay định hình.
- Nguyên lý công nghệ: Nguyên lý thiết lập chuẩn định vị khi gá phôi trên mâm cặp ba chấu kết hợp đồng hồ so rà tròn, rà phẳng; nguyên lý định tâm mối ghép then hoa; nguyên lý chọn dao phay góc đơn và dao phay góc kép đối xứng.
- Hệ thống tiêu chuẩn kỹ thuật: Tiêu chuẩn dung sai lắp ghép và độ nhám bề mặt (cấp chính xác 8-10, độ nhám cấp 4-5, $Ra = 0.63,\mu\text{m}$); dung sai độ không đồng tâm lỗ $\le 0.02,\text{mm}$; dung sai độ không đối xứng qua tâm $\le 0.02,\text{mm}$; độ lệch bước rãnh $\le 0.1,\text{mm}$.
Kỹ năng phát triển
- Kỹ năng tính toán và công nghệ: Thiết lập chế độ cắt (tốc độ trục chính $n = 150 - 200,\text{v/p}$ với dao đĩa $\varnothing 70,\text{mm}$, $n = 500 - 600,\text{v/p}$ với dao ngón $\varnothing 10,\text{mm}$, lượng chạy dao bàn máy $S = 30 - 40,\text{mm/p}$); tính toán dịch chuyển bàn máy $A = D/2$; tính toán phân độ đĩa chia lỗ.
- Kỹ năng phân tích sai hỏng: Nhận diện nguồn gốc sai số do gá lệch tâm, đảo trục dao, chọn sai góc côn dao hoặc sai lệch góc nghiêng $\beta$ của ụ chia; phân tích nguyên nhân rãnh vấu lệch tâm, răng không đều bước, sai góc ăn khớp.
- Kỹ năng thao tác thực hành: Gá lắp và cân chỉnh độ đồng tâm của mâm cặp ba chấu trên mâm chia; rà song song đường sinh trục chuẩn gá trên hai đầu mũi tâm ụ chia và ụ động; vận hành máy phay ngang/đứng ở chế độ bằng tay và tự động; đo kiểm bằng thước cặp, panme, thước đo góc, thước đo sâu và dưỡng kiểm chuyên dùng.
Phương pháp giảng dạy và học tập
Giáo trình áp dụng mô hình giảng dạy tích hợp lấy thực hành kỹ năng làm trung tâm (chiếm 88.3% tổng thời lượng mô đun). Tiến trình sư phạm tại xưởng được thiết kế theo quy trình nhiều bước:
- Hướng dẫn mở đầu: Giảng viên hướng dẫn đọc bản vẽ chi tiết (ví dụ: khớp nối vấu răng vuông vật liệu C45, tỷ lệ 5:1 của Đại học Công nghiệp Hà Nội biên soạn trong giáo trình), giải thích các ký hiệu kỹ thuật, tính toán thông số công nghệ và thực hiện thao tác mẫu chuẩn mực tại máy phay.
- Tổ chức thực hành theo nhóm: Người học được phân chia thành các nhóm nhỏ từ 2 đến 3 học sinh. Trong mỗi nhóm, học sinh luân phiên thực hiện: một học sinh thao tác trực tiếp trên máy, các thành viên còn lại quan sát, ghi nhận thông số và tham gia nhận xét thao tác.
- Thực hành độc lập: Sau khi hoàn thành thao tác nhóm, từng học sinh tiến hành gia công độc lập các bài tập cụ thể nhằm rèn luyện tính kỷ luật, sự kiên trì và độ chính xác thao tác.
Hệ thống bài tập bao gồm:
- Bài tập tính toán và thực hành: Gia công ly hợp vấu răng vuông số răng lẻ ($Z=3$), vấu răng vuông số răng chẵn, ly hợp răng thang cân/vuông và răng tam giác cân/vuông; gia công trục then hoa chữ nhật gá trên hai mũi tâm.
- Bài tập cắt thử công nghệ: Thiết lập chiều sâu cắt thử $t = 0.2 - 0.3,\text{mm}$ qua tâm phôi, dùng thước cặp đo kiểm tra bề rộng rãnh và khoảng cách thành rãnh với đường sinh ngoài $A = D/2$ trước khi tiến hành cắt tinh hết chiều sâu $h$.
- Hệ thống câu hỏi đánh giá: Đầy đủ các dạng câu hỏi trắc nghiệm khách quan, câu hỏi điền khuyết về quy chuẩn gá dao - chọn máy, và câu hỏi tự luận phân tích quy trình công nghệ cùng nguyên nhân sai hỏng.
- Phương pháp đánh giá: Kết hợp đánh giá quá trình thao tác (an toàn lao động, tư thế đứng máy, bảo quản trang thiết bị) và đánh giá định lượng thông số hình học của sản phẩm hoàn thiện bằng thiết bị đo chuyên dụng.
Điểm nổi bật và cập nhật
- Căn cứ pháp lý và tính chuẩn hóa: Giáo trình được biên soạn chuẩn hóa theo khung chương trình Cao đẳng nghề ban hành theo Quyết định số 120/QĐ-TCDN của Tổng cục Dạy nghề, bảo đảm tính thống nhất về mặt chuyên môn kỹ thuật trong toàn hệ thống giáo dục nghề nghiệp.
- Tính thực tiễn trong công nghệ chế tạo máy: Nội dung bài học tích hợp chặt chẽ với điều kiện sản xuất thực tế tại các xí nghiệp cơ khí chế tạo và sửa chữa. Giáo trình phân tích rõ ranh giới ứng dụng: trong sản xuất đơn chiếc và sửa chữa, sử dụng phương pháp phay định hình trên máy phay vạn năng bằng dao phay đĩa, dao phay ngón kết hợp đầu phân độ; đồng thời giới thiệu định hướng công nghệ sản xuất hàng loạt bằng phương pháp bao hình, phay chép hình hoặc công nghệ cán tạo trục then hoa.
- Chuẩn hóa quy trình vận hành và kiểm soát lỗi: Thiết lập bảng hướng dẫn trình tự nguyên công chi tiết từng bước, cung cấp công thức tính toán giải tích rõ ràng cho từng trường hợp biên dạng (răng chẵn, răng lẻ, răng nghiêng đối xứng và không đối xứng), kèm bảng phân tích nguyên nhân - biện pháp phòng ngừa cho 100% các dạng sai hỏng điển hình.
Bảng so sánh phương pháp gia công và thiết bị gá đặt
| Tiêu chí |
Ly hợp vấu răng vuông |
Ly hợp vấu răng thang / tam giác |
Trục then hoa chữ nhật |
| Loại dao sử dụng |
Dao phay đĩa ($B_d \le b$) hoặc dao phay ngón ($D_d \le b$) |
Dao phay đĩa góc kép đối xứng hoặc dao phay đĩa góc đơn |
Dao phay đĩa thông dụng / Dao phay định hình |
| Thiết bị gá đặt & phân độ |
Mâm chia độ, Đầu phân độ trục chính xoay $90^\circ$, Mâm cặp 3 chấu |
Đầu phân độ vạn năng nghiêng trục chính một góc $\beta$ |
Ụ chia trực tiếp ($A=12/24$) hoặc Ụ chia gián tiếp ($N=40$) kết hợp Ụ động |
| Đặc điểm đường tiến dao |
Răng lẻ: cắt xuyên tâm; Răng chẵn: cắt 2 sườn riêng biệt |
Tiến dao cắt từ ngoài vào trong theo góc nghiêng $\beta$ |
Tiến dao dọc trục theo phương song song đường sinh |
| Công thức phân độ |
$\alpha = 360^\circ/Z$ hoặc $n = N/Z$ |
$n = N/Z$ (với $N=40$) |
Trực tiếp: $a = A/Z$; Gián tiếp: $n = 40/Z$ |
| Dụng cụ kiểm tra chính |
Thước cặp (đo sâu, đo trong), Dưỡng chuẩn |
Dưỡng góc, Thước đo góc, Căn lá, Thước cặp |
Thước panme, Thước cặp, Dưỡng kiểm then hoa |
Đối tượng sử dụng giáo trình
- Sinh viên chuyên ngành: Học sinh, sinh viên theo học trình độ Cao đẳng nghề và Trung cấp nghề thuộc chuyên ngành Cắt gọt kim loại, Chế tạo máy, Cơ khí chế tạo.
- Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học/mô đun kỹ thuật cơ sở và chuyên môn nghề gồm: Vẽ kỹ thuật (MH07), Dung sai và đo lường kỹ thuật (MH08), Vật liệu học và xử lý nhiệt (MH09), Cơ học ứng dụng (MH10), An toàn lao động (MH11), Công nghệ kim loại (MH15) và Mô đun tiện/phay cơ bản (MĐ26).
- Giảng viên và cán bộ đào tạo: Dùng làm tài liệu giảng dạy chuẩn mực để lập kế hoạch bài giảng lý thuyết, giáo án tích hợp, tổ chức hướng dẫn luyện tập xưởng và xây dựng bộ tiêu chí chấm điểm kỹ năng thực hành nghề.
- Kỹ thuật viên và thợ cơ khí: Dùng làm tài liệu tra cứu kỹ thuật về công thức phân độ, bảng chế độ cắt, phương pháp hiệu chỉnh đầu phân độ vạn năng trong công tác bảo trì, chế tạo phụ tùng thay thế và sửa chữa máy công cụ.
Câu hỏi thường gặp
1. Giáo trình này phù hợp với đối tượng người học nào?
Giáo trình được thiết kế chuyên biệt cho sinh viên hệ Cao đẳng nghề ngành Cắt gọt kim loại đã hoàn thành các học phần cơ sở kỹ thuật, đồng thời phù hợp cho kỹ thuật viên xưởng cơ khí cần tài liệu hướng dẫn quy trình phay các chi tiết định hình phức tạp.
2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?
Người học cần nắm vững kiến thức về đọc bản vẽ kỹ thuật cơ khí, tính toán dung sai lắp ghép, kỹ thuật đo lường bằng dụng cụ cơ khí (thước cặp, panme, đồng hồ so), lý thuyết cắt gọt kim loại và kỹ năng vận hành máy phay cơ bản (đã được đào tạo qua các mã học phần MH07, MH08, MH09, MH10, MH11, MH15 và MĐ26).
3. Sự khác biệt cốt lõi giữa phương pháp phay ly hợp vấu răng lẻ và răng chẵn là gì?
Khi phay vấu răng số lẻ ($Z=3, 5\dots$), đường tiến dao đi xuyên tâm phôi qua một lát cắt; khi phay vấu răng số chẵn, dao không tiến qua tâm mà phải gia công sườn thứ nhất của tất cả các răng, sau đó dịch bàn máy một khoảng bằng bề dày dao ($B_d$) và quay ngược phôi một góc $\alpha/2$ để phay sườn thứ hai.
4. Tại sao cần nghiêng trục chính ụ chia một góc $\beta$ khi phay ly hợp răng thang và tam giác?
Trục chính của ụ chia phải nghiêng góc $\beta$ để tạo ra độ dốc hướng tâm trên mặt vấu, bảo đảm cho các sườn răng của hai nửa ly hợp khi ăn khớp làm việc tiếp xúc đều khít với nhau từ ngoài vào trong suốt chiều dài răng.
5. Làm thế nào để tự học và thực hành hiệu quả theo giáo trình?
Người học cần làm chủ các công thức tính toán bề rộng rãnh ($a, b$) và công thức phân độ ($n = N/Z$) trước khi vào xưởng; trong quá trình thao tác phải tuân thủ nghiêm ngặt bước cắt thử chiều sâu $0.2 - 0.3,\text{mm}$ để kiểm tra khoảng cách $A = D/2$ trước khi phay toàn bộ chiều cao răng.
Kết luận
Giáo trình mô đun Phay ly hợp vấu then hoa (MĐ 43) cung cấp tài liệu đào tạo thực hành chuẩn mực về quy trình công nghệ gia công hai cụm chi tiết cơ khí truyền động then chốt trong nghề Cắt gọt kim loại. Nội dung giáo trình định hình lộ trình học tập khoa học: đi từ phân tích bản vẽ kỹ thuật, tính toán thông số hình học và phân độ vi sai $\rightarrow$ thiết lập thiết bị gá đặt, rà phôi và dao $\rightarrow$ thực hiện quy trình cắt gọt nhiều bước $\rightarrow$ đo kiểm đánh giá chất lượng bằng hệ thống dụng cụ tiêu chuẩn. Nguồn tài liệu hỗ trợ đi kèm bao gồm hệ thống bản vẽ chi tiết gia công mẫu (vật liệu C45), ngân hàng câu hỏi điền khuyết, trắc nghiệm và quy chuẩn an toàn vệ sinh công nghiệp tại xưởng cơ khí chế tạo.
