Tổng quan về giáo trình

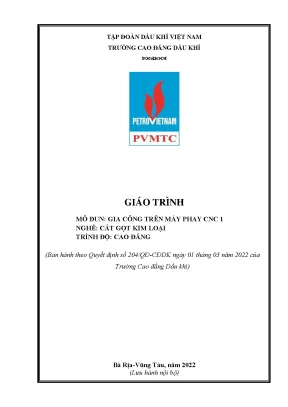

Giáo trình Gia công trên máy phay CNC 1 (mã mô đun: MECC54135) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo trình độ Cao đẳng và Trung cấp nghề Cắt gọt kim loại. Tài liệu do Bộ môn Cơ khí – Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam) tổ chức biên soạn, với sự tham gia của ThS. Trần Kim Khánh (Chủ biên) và ông Lê Anh Dũng, được ban hành chính thức theo Quyết định số 204/QĐ-CĐDK ngày 01 tháng 03 năm 2022 tại Bà Rịa - Vũng Tàu.

Về thời lượng đào tạo, mô đun có cấu trúc tổng thể gồm 4 tín chỉ với 105 giờ học tập định mức. Trong đó, thời gian lý thuyết chiếm 14 giờ, thời gian thực hành, thí nghiệm, bài tập và thảo luận chiếm 87 giờ, cùng 4 giờ kiểm tra (gồm 1 giờ lý thuyết và 3 giờ thực hành). Tỷ trọng thực hành đạt 82,8% tổng thời lượng.

Mục tiêu học tập của giáo trình được xác định cụ thể theo ba nhóm chuẩn đầu ra:

  • Kiến thức (A1–A5): Trình bày quy chuẩn kỹ thuật an toàn xưởng phay CNC; nắm vững cấu tạo chung và đặc tính kỹ thuật của máy phay CNC; mô tả quy trình vận hành; giải thích cấu trúc chương trình, câu lệnh và chu trình gia công; nắm rõ quy trình gá dao, phôi, thiết lập gốc phôi và truyền nạp chương trình NC.
  • Kỹ năng (B1–B6): Thực hiện đúng quy định an toàn xưởng; bảo dưỡng định kỳ các bộ phận máy; vận hành thành thạo hệ điều khiển; lập trình chương trình NC theo mã lệnh ISO; mô phỏng, hiệu chỉnh chương trình; thực hiện gia công chi tiết cơ khí và kiểm tra kích thước thành phẩm.
  • Năng lực tự chủ và trách nhiệm (C1–C3): Rèn luyện tính kỷ luật, cẩn thận, làm việc độc lập và có khả năng hướng dẫn kỹ thuật cho người khác.

Cấu trúc giáo trình đi từ nguyên lý cơ bản đến thao tác vận hành và lập trình gia công trực tiếp trên dòng máy phay CNC công nghiệp Charles MVC (Đài Loan).

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Tài liệu được phân chia thành 4 phần học tập theo trình tự logic chặt chẽ:

  1. Bài mở đầu – Giới thiệu chung về máy phay CNC (2 giờ lý thuyết):

    • An toàn xưởng: Các nguyên tắc phòng tránh nguy hiểm, che chắn vùng làm việc, quy định bảo hộ lao động và lưu ý khi hiệu chỉnh máy.
    • Lịch sử phát triển: Tiến trình từ phiếu đục lỗ điều khiển dệt (1725, 1808), máy chơi piano (1863), phát minh điều khiển tọa độ của John Parsons (1940), máy NC đầu tiên (1952), ngôn ngữ APT (1959), đến các hệ thống DNC (1960s) và CNC (1970s–1980s).
    • Cấu tạo và đặc tính kỹ thuật: Phân tích hệ thống phần cơ (bàn máy, đế máy, trục chính BT40/BT50, cụm dẫn hướng vít me bi) và phần điện (bộ điều khiển MCU, cụm dẫn động, sensor); khảo sát các thông số của dòng máy phay Charles MVC (MVC-955, MVC-1160, MVC-1370).
    • Hệ tọa độ: Thiết lập hệ tọa độ Đề các 2D (X, Y) và 3D (X, Y, Z) theo quy tắc bàn tay phải; hệ tọa độ cực ($r, \alpha$); tọa độ máy (gốc zero máy $M$) và tọa độ phôi (gốc zero phôi).
    • Bảo quản, bảo dưỡng: Quy trình bảo dưỡng định kỳ hàng ngày (kiểm tra dầu bôi trơn, lau đầu côn trục chính), hàng tuần (xả khí nén ở 85 psi, áp suất trục chính 20 psi), hàng tháng (cân bằng áp suất thủy lực) và hàng năm (thay dầu hộp số).

  2. Bài 1 – Vận hành máy phay CNC (15 giờ: 1 LT, 14 TH):

    • Quy trình mở và tắt máy: Trình tự kiểm tra dầu bôi trơn, chất làm mát, hệ thống khí nén và kích hoạt nguồn Servo.
    • Bảng điều khiển máy phay MVC 1160: Chức năng của các phím điều khiển như POWER ON/OFF, EMERGENCY STOP, CYCLE START/STOP, các công tắc điều chỉnh tốc độ FEED OVERRIDE (0–200%, hoặc 0–4000 mm/phút ở chế độ JOG), RAPID OVERRIDE (0–100%), SPINDLE OVERRIDE (0–120%).
    • Các chế độ vận hành (Mode Select): EDIT, DNC, AUTO, MDI, MPG (tay quay phát xung), JOG, RAPID, ZERO RETURN.
    • Các chức năng phụ trợ: SINGLE BLOCK, DRY RUN, M.S LOCK, BLOCK SKIP (/), OPTION STOP (dừng tạm thời với M01), OVER TRAVEL RELEASE (xử lý quá hành trình).
    • Quy trình thiết lập chuẩn phôi: Thao tác rà cạnh phôi theo các trục X, Y bằng đầu rà và tay quay MPG để nhập dữ liệu vào bảng Offset Work (G54–G59); rà mặt trên phôi theo trục Z để nhập giá trị bù chiều dài dao vào bảng Offset GEOM (vị trí Hxx).

  3. Bài 2 – Lập trình phay CNC (16 giờ: 10 LT, 5 TH, 1 KT):

    • Cấu trúc chương trình theo chuẩn ISO: Khai báo đầu tệp (%, O), tên chương trình, khối lệnh thân chương trình và câu lệnh kết thúc (M30, M02); phân biệt chương trình chính (.FNC) và chương trình con (U, L, S, kết thúc bằng M99 hoặc M17).
    • Hệ thống mã lệnh G (Geometric function): Lệnh chạy dao nhanh G00; nội suy đường thẳng G01; nội suy cung tròn G02 (cùng chiều kim đồng hồ) và G03 (ngược chiều kim đồng hồ); lệnh dừng trễ G04; xác định mặt phẳng gia công G17 (XY), G18 (XZ), G19 (YZ); lệnh về gốc máy G28, trở về từ gốc máy G29; bù bán kính dao G41 (trái), G42 (phải), hủy bù G40; bù chiều dài dao G43 (dương), G44 (âm), hủy bù G49; dịch chuyển gốc phôi G52.
    • Chu trình gia công lỗ: Chu trình khoan lỗ G82, các chế độ rút dao G98 (về mặt phẳng ban đầu) và G99 (về mặt phẳng lùi dao R), chu trình khoan lỗ sâu.
    • Các từ lệnh chức năng: Mã lệnh dụng cụ T và lệnh đổi dao M6; tốc độ trục chính S kết hợp chiều quay M03 (thuận), M04 (ngược); lượng tiến dao F; mã bán kính dao D và chiều dài dao H.

  4. Bài 3 – Gia công trên máy phay CNC (72 giờ: 1 LT, 68 TH, 3 KT):

    • Phân tích bản vẽ kỹ thuật gia công chi tiết phay.
    • Xây dựng chương trình gia công chi tiết hoàn chỉnh và mô phỏng trên phần mềm.
    • Nhập, xuất và truyền chương trình NC vào bộ điều khiển máy phay CNC.
    • Vận hành gia công cắt gọt thực tế, kiểm tra kích thước hình học sản phẩm và thực hiện vệ sinh công nghiệp sau ca làm việc.
+-------------------------------------------------------------------------------+
|                      BẢNG TỔNG HỢP MÃ LỆNH G-CODE CƠ BẢN                      |
+---------+-------+-------------------------------------------------------------+
| Mã lệnh | Nhóm  | Chức năng gia công chuẩn bị                                 |
+---------+-------+-------------------------------------------------------------+
| G00     | 01    | Chạy dao nhanh không cắt gọt đến vị trí xác định            |
| G01     | 01    | Nội suy đường thẳng cắt gọt theo lượng tiến dao F           |
| G02/G03 | 01    | Nội suy cung tròn cùng chiều / ngược chiều kim đồng hồ      |
| G04     | 00    | Lệnh tạm dừng (trễ) chuyển động tại vị trí tức thời         |
| G17/G18 | 02    | Xác định mặt phẳng gia công XY / XZ                         |
| G19     | 02    | Xác định mặt phẳng gia công YZ                              |
| G28/G29 | 00    | Tự động trở về điểm gốc máy (R) / Trở về từ gốc máy         |
| G40     | 07    | Hủy bỏ chức năng bù bán kính dao                            |
| G41/G42 | 07    | Bù bán kính dao phía bên trái / bên phải đường chạy dao     |
| G43/G44 | 08    | Bù kích thước chiều dài dao dương / âm                      |
| G49     | 08    | Hủy bỏ chức năng bù chiều dài dao                           |
| G52     | 00    | Di chuyển tạm thời hệ tọa độ gốc của phôi                   |
| G54-G59 | 14    | Lựa chọn hệ tọa độ làm việc của chi tiết gia công           |
| G82     | 09    | Chu trình khoan lỗ có dừng ở đáy lỗ                         |
| G98/G99 | 10    | Rút dao về điểm ban đầu / Rút dao về mặt phẳng an toàn (R)  |
+---------+-------+-------------------------------------------------------------+

Kiến thức nền tảng được xây dựng

Giáo trình củng cố hệ thống lý thuyết cắt gọt kim loại, cấu trúc điều khiển số CNC và phương pháp xác định vị trí không gian:

  • Cơ sở hình học và không gian: Quy tắc bàn tay phải xác định chiều dương của các trục $X, Y, Z$; nguyên lý chuyển đổi giữa tọa độ tương đối (REL) và tọa độ tuyệt đối; cách thức tính toán tọa độ cực qua bán kính $r$ và góc nghiêng $\alpha$.
  • Cơ sở điều khiển số và công nghệ CAM/CAD: Quy trình xử lý dữ liệu từ bản vẽ 2D/3D qua phần mềm CAM để biên dịch thành các đoạn mã G-code, truyền nạp vào bộ điều khiển MCU.
  • Nguyên lý bù dao: Cơ chế bù bán kính (G41/G42) dựa trên phương di chuyển của dụng cụ cắt nhằm đảm bảo biên dạng gia công chính xác mà không phụ thuộc vào đường kính dao thực tế; cơ chế bù chiều dài trục Z (G43/G44).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chính xác trên bảng điều khiển máy phay Charles MVC 1160; sử dụng thành thạo các chế độ vận hành (MDI, MPG, AUTO); thiết lập chuẩn tọa độ làm việc (G54–G59) và khai báo thông số dao (GEOM, WEAR).
  • Kỹ năng phân tích (Analytical skills): Phân tích bản vẽ kỹ thuật chi tiết; tính toán quỹ đạo chuyển động của dao; nhận diện các nguy cơ sai hỏng hình học và xử lý lỗi cảnh báo hệ thống (như lỗi hành trình OVER TRAVEL).
  • Năng lực thực hành nghề nghiệp (Practical competencies): Độc lập lập trình các chu trình phay mặt phẳng, phay biên dạng kín/hở, khoan lỗ sâu trên vật liệu kim loại (như hợp kim nhôm); thực hiện công tác bảo dưỡng thiết bị theo định kỳ ngày, tuần, tháng, năm.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình áp dụng phương pháp dạy học tích cực, chuyển giao trọng tâm từ truyền thụ lý thuyết sang rèn luyện thao tác thực tế:

  • Diễn giảng và nêu vấn đề: Giảng viên trình bày ngắn gọn các khái niệm, đặt vấn đề xử lý lỗi kỹ thuật (như kẹt phoi, quá nhiệt dầu làm nguội, sai lệch tọa độ gốc).
  • Thảo luận và làm việc nhóm: Sinh viên được tổ chức thành các nhóm từ 4 đến 6 người, được giao chủ đề thảo luận trước khi thực hành, phân công nhiệm vụ nghiên cứu tài liệu và hoàn thành báo cáo kỹ thuật.

Bài tập và thực hành (Practical exercises & Case studies)

Nội dung thực hành được thiết kế với các bài tập cụ thể gắn với thiết bị xưởng:

  • Bài tập cài đặt: Thực hành quy trình rà chạm mặt bên phôi theo trục X, trục Y bằng tay quay MPG, sử dụng tính năng chia đôi khoảng cách để xác định tâm phôi và nhập vào G54–G59.
  • Bài tập lập trình biên dạng: Lập trình gia công quỹ đạo kín với mã lệnh G01, G02, G03 bắt đầu và kết thúc tại điểm chuẩn 0.
  • Bài tập gia công chu trình: Khoan 01 lỗ sâu trên vật liệu nhôm sử dụng chu trình khoan kết hợp lệnh gọi dao Txx M6 và tốc độ trục chính S... M3.
  • Bài tập xử lý tình huống sai hỏng: Khắc phục trạng thái báo lỗi khẩn cấp bằng nút OVER TRAVEL RELEASE khi bàn máy vượt quá cữ hành trình cơ học.

Phương pháp đánh giá (Assessment methods)

Quy trình đánh giá tuân thủ Quy chế đào tạo Cao đẳng hệ chính quy theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:

  • Điểm kiểm tra thường xuyên (hệ số 1, chiếm 40% trọng số học phần): Hình thức vấn đáp miệng hoặc viết tự luận sau 15 giờ học tập đầu tiên, đánh giá các chuẩn đầu ra A1–A3, B1–B3, C1–C2.
  • Điểm kiểm tra định kỳ (hệ số 2): Đánh giá sau 45 giờ qua bài tập thực hành lập trình và hiệu chỉnh chương trình NC (chuẩn đầu ra A4, B4, C3).
  • Điểm thi kết thúc mô đun (chiếm 60% trọng số học phần): Tổ chức sau 105 giờ học tập; kết hợp lý thuyết tự luận/trắc nghiệm và bài thi thực hành gia công trực tiếp chi tiết máy trên hệ điều khiển CNC (đánh giá toàn diện các chuẩn đầu ra A1–A5, B1–B6, C1–C3).
  • Thang điểm: Đánh giá theo thang điểm 10 (làm tròn đến một chữ số thập phân) và quy đổi sang thang điểm 4 theo hệ thống tín chỉ.

Hướng dẫn tự học (Self-study guidelines)

  • Đọc trước nội dung từng bài trong giáo trình và các tài liệu kỹ thuật đi kèm trước khi lên lớp.
  • Sinh viên phải tham dự tối thiểu 70% số buổi giảng lý thuyết; trường hợp vắng quá 30% số tiết lý thuyết bắt buộc phải học lại mô đun.
  • Luyện tập kỹ năng đọc mã lệnh NC và mô phỏng đường chạy dao trên phần mềm máy tính trước khi truyền dữ liệu vào máy công cụ.

Điểm nổi bật và cập nhật

  • Tính pháp lý và chuẩn hóa tài liệu đào tạo: Giáo trình được biên soạn và phê duyệt theo Quyết định 204/QĐ-CĐDK năm 2022 của Trường Cao đẳng Dầu khí, đảm bảo cập nhật khung chương trình đào tạo nghề Cắt gọt kim loại theo tiêu chuẩn kiểm định giáo dục nghề nghiệp.
  • Tích hợp thông số thiết bị công nghiệp thực tế: Toàn bộ nội dung vận hành, bảng điều khiển và thông số kỹ thuật được xây dựng trực tiếp dựa trên dòng máy phay đứng Charles MVC (Đài Loan) bao gồm các phiên bản MVC-955, MVC-1160, và MVC-1370. Dữ liệu công nghệ chi tiết bao gồm: trục chính BT40/BT50, công suất động cơ 11–15 kW, tốc độ trục chính 6000–8000 vòng/phút, tốc độ chạy dao nhanh $20 \times 20 \times 15$ m/phút, hệ thống thay dao tự động 16–24 vị trí với thời gian thay dao 4–10 giây.
  • Gắn kết quy trình sản xuất cơ khí chính xác: Nội dung tài liệu phản ánh quy trình xử lý dữ liệu từ CAD 2D/3D sang CAM, truyền nạp chương trình DNC qua cổng giao tiếp hoặc thẻ nhớ, cùng quy trình kiểm tra các hệ thống phụ trợ (áp suất khí nén 85 psi, hệ thống làm mát trục chính CTS - Coolant Through Spindle).
  • Liên kết thực tế doanh nghiệp: Các bài tập gia công phôi và bảo dưỡng thiết bị được xây dựng phù hợp với năng lực xưởng trường và đáp ứng yêu cầu kỹ thuật tại các doanh nghiệp chế tạo máy, dầu khí.

Đối tượng sử dụng giáo trình

  • Sinh viên: Dành cho người học trình độ Cao đẳng và Trung cấp nghề Cắt gọt kim loại, phục vụ học phần thực hành chuyên ngành bắt buộc sau khi đã hoàn thành các môn học cơ sở.
  • Điều kiện tiên quyết (Prerequisites): Trước khi tiếp cận mô đun MECC54135, sinh viên bắt buộc phải hoàn thành các môn học và mô đun:
    1. Dung sai (MECM53001 - 3 tín chỉ)
    2. Vật liệu cơ khí (MECM53002 - 3 tín chỉ)
    3. Vẽ kỹ thuật 1 & 2 (MECM52003, MECM62012)
    4. Cơ sở công nghệ gia công kim loại (MECC53030 - 3 tín chỉ)
    5. Gia công nguội cơ bản (MECM53104 - 3 tín chỉ)
    6. Máy cắt kim loại (MECC54032 - 4 tín chỉ)
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chính thức, định chuẩn quy trình hướng dẫn thao tác tại xưởng thực hành và xây dựng ngân hàng đề kiểm tra đánh giá năng lực nghề nghiệp.
  • Kỹ thuật viên và người tự học: Dùng làm tài liệu tra cứu các chức năng mã lệnh ISO G-code/M-code, sơ đồ bảng điều khiển máy phay CNC và quy trình bảo dưỡng kỹ thuật định kỳ.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho đối tượng nào?

Giáo trình phục vụ trực tiếp cho sinh viên hệ Cao đẳng và Trung cấp nghề Cắt gọt kim loại thuộc hệ thống giáo dục nghề nghiệp, đồng thời là tài liệu tham khảo kỹ thuật cho công nhân vận hành máy phay CNC tại các xưởng gia công cơ khí.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành các môn học tiên quyết bao gồm: Dung sai, Vật liệu cơ khí, Vẽ kỹ thuật, Cơ sở công nghệ gia công kim loại, Gia công nguội cơ bản và Máy cắt kim loại để nắm chắc kiến thức về đọc bản vẽ, vật liệu và chế độ cắt gọt.

3. Giáo trình này có điểm gì khác biệt về mặt cấu trúc và nội dung?

Giáo trình dành hơn 82% thời lượng (87/105 giờ) cho thực hành thao tác máy và gia công thực tế. Nội dung tập trung chi tiết vào cấu tạo và bảng điều khiển của dòng máy phay công nghiệp Charles MVC 1160, bao gồm quy trình rà phôi thực tế và bảng mã lệnh chuẩn ISO.

4. Quy định về điều kiện tham dự đánh giá kết thúc mô đun như thế nào?

Người học phải tham dự tối thiểu 70% số giờ lý thuyết trên lớp. Nếu vắng quá 30% thời lượng lý thuyết, sinh viên không đủ điều kiện dự thi và phải học lại mô đun theo quy chế đào tạo.

5. Giáo trình sử dụng những tài liệu tham khảo chính nào?

Tài liệu được biên soạn dựa trên các tài liệu chuyên ngành:

  • PGS.TS Trần Văn Địch, Công nghệ trên máy CNC, NXB KHKT, 2000.
  • Tạ Duy Liêm, Máy công cụ CNC, NXB KHKT, 1999.
  • Đoàn Thị Minh Trinh, Công nghệ lập trình gia công điều khiển số, NXB KHKT, 2004.
  • Sổ tay thợ tiện (NXB Thanh niên, 2000) và các catalogue hướng dẫn sử dụng phần mềm điều khiển máy phay CNC.

Kết luận

Giáo trình Gia công trên máy phay CNC 1 (MECC54135) cung cấp cấu trúc đào tạo chuẩn mực về nguyên lý, quy trình vận hành bảng điều khiển và kỹ thuật lập trình mã lệnh ISO trên máy phay CNC công nghiệp.

Theo lộ trình đào tạo ngành Cắt gọt kim loại, sau khi hoàn thành mô đun này, người học tiếp tục phát triển kỹ năng qua mô đun nâng cao Gia công trên máy phay CNC 2 (mã MECC64140 - 4 tín chỉ, 90 giờ), tham gia Thực tập sản xuất (mã MECM54210 - 4 tín chỉ, 180 giờ) và thực hiện Khóa luận tốt nghiệp (mã MECM63222 - 3 tín chỉ, 135 giờ). Người học có thể mở rộng kiến thức qua các tài liệu tham khảo chuyên khảo của PGS.TS Trần Văn Địch, Tạ Duy Liêm và các cẩm nang vận hành thiết bị do nhà sản xuất ban hành.
