Giáo Trình Mô Đun: Ổn Định Tàu – Ngành Điều Khiển Tàu Biển

Tổng quan về giáo trình

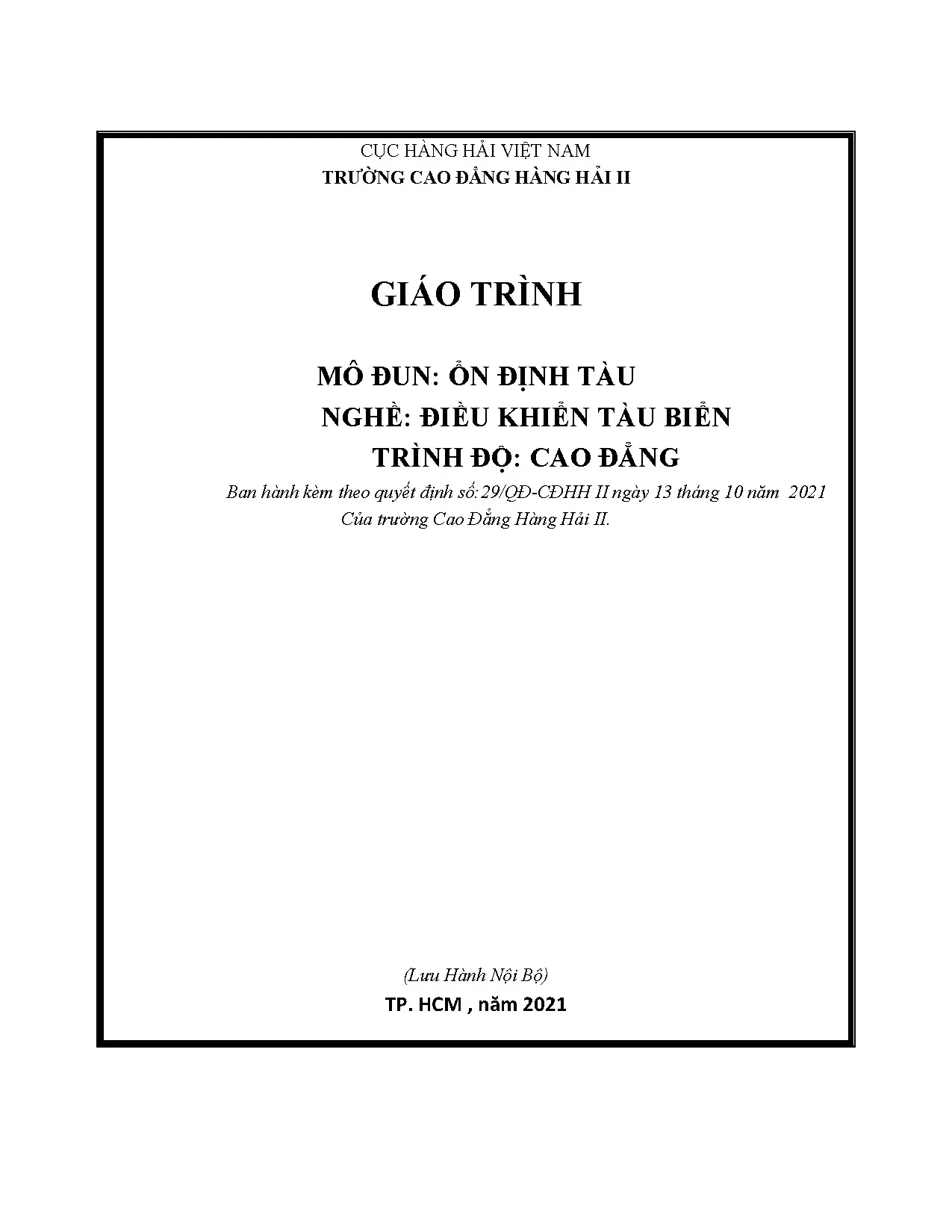

Giáo trình mô đun Ổn định tàu được biên soạn bởi Giảng viên Hoàng Văn Ánh thuộc Khoa Điều khiển Tàu biển, Trường Cao đẳng Hàng hải II (Cục Hàng hải Việt Nam), ban hành theo Quyết định số 29/QĐ-CĐHH II ngày 13 tháng 10 năm 2021. Tài liệu giữ vị trí nòng cốt trong khối kiến thức chuyên ngành của chương trình đào tạo nghề Điều khiển tàu biển, cung cấp cơ sở khoa học về thủy tĩnh học và động lực học chất lưu ứng dụng trên thân tàu phục vụ trực tiếp cho công tác khai thác, vận hành tàu thủy.

Mục tiêu học tập của giáo trình hướng tới việc trang bị cho người học hệ thống lý thuyết về tính nổi, tính ổn định của tàu ở các trạng thái cân bằng khác nhau; rèn luyện năng lực đọc, tra cứu và xử lý dữ liệu từ hồ sơ ổn định tàu thực tế; đồng thời hình thành kỹ năng tính toán, phân tích sự thay đổi thế vững khi xếp dỡ hàng hóa, bơm chuyển chất lỏng dằn và đánh giá an toàn phương tiện theo tiêu chuẩn hàng hải quốc tế.

Cấu trúc tài liệu được thiết kế với tổng thời lượng 48 giờ đào tạo, bao gồm 16 giờ lý thuyết, 30 giờ bài tập/thực hành và 2 giờ kiểm tra. Chương trình học phân bổ qua 11 bài học chuyên đề cùng hệ thống phụ lục kỹ thuật. Cách tiếp cận của giáo trình đi từ các khái niệm hình học thân tàu cơ bản, hệ tọa độ và đo lường kích thước, tiến dần đến việc giải quyết các bài toán thủy tĩnh phức tạp về ổn định góc nghiêng nhỏ, ổn định góc nghiêng lớn và kết thúc bằng bài tập lớn tổng hợp mang tính thực hành nghề nghiệp.

Điểm đặc trưng của giáo trình là sự gắn kết trực tiếp giữa các công thức toán học - cơ học giải tích với dữ liệu kỹ thuật thực tế được trích xuất từ hồ sơ ổn định của các tàu hàng đang hoạt động (như bảng thủy tĩnh, bảng hoành giao, thước đo mớn nước và bảng thể tích két mẫu của tàu Hanjin Rostock).

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được cấu trúc theo tiến trình sư phạm chặt chẽ qua 11 bài học:

  • Bài 1: Hệ tọa độ và kích thước cơ bản của tàu (2 giờ - 1 LT, 1 BT): Thiết lập hệ tọa độ không gian $XYOZ$ với gốc $O$ tại giao điểm mặt phẳng sườn giữa và đường ki tàu; định nghĩa ba mặt phẳng tiêu biểu gồm mặt phẳng trục dọc (mặt đối xứng), mặt phẳng sườn giữa (mô tả quan hệ thủy tĩnh ngang) và mặt phẳng đường nước (ứng với dấu chuyên chở mùa hè). Giới thiệu hệ thống kích thước dọc ($LOA, LBP, LWL$), vị trí hai đường vuông góc tính toán ($FP, AP$), kích thước ngang/sâu ($B_{mx}, B, D$, mớn nước $Draft$, mớn nổi $Air\ draft$), quy cách thước nước đọc mớn ($Draft\ marks$) theo hệ mét và hệ Anh, cùng quy chuẩn vạch dấu mạn khô Plimsoll ($Load\ lines$).
  • Bài 2: Các thành phần dung tích và tải trọng tàu (4 giờ - 2 LT, 2 BT): Phân tích phương pháp tính Dung tích toàn bộ ($GT$) và Dung tích tịnh ($NT$) theo Công ước quốc tế về đo dung tích tàu biển năm 1969 (TONNAGE 1969). Xác định các đại lượng tải trọng gồm Lượng chiếm nước ($Displacement$), Lượng chiếm nước tàu không ($Light\ Displacement$), Trọng tải tổng cộng ($Deadweight$), và kỹ thuật tra cứu bảng thủy tĩnh tại tỷ trọng nước chuẩn $1{,}025\text{ t/m}^3$ để lấy các thông số $TPC, MTC, LCF (x_F), LCB (x_B), KB, KG, KM$.
  • Bài 3: Hồ sơ ổn định tàu (6 giờ - 1 LT, 5 BT): Hướng dẫn cấu trúc hồ sơ ổn định tàu thủy; phương pháp tra cứu và nội suy số liệu trên Bảng thủy tĩnh ($Hydrostatic\ Table$), Bảng đường cong hoành giao ($Cross\ Curves\ Table\ - KN/GZ$), Bảng và thước hiệu chỉnh mớn nước, cùng Bảng dung tích các két ($Tank\ Capacity\ Table$).
  • Bài 4: Khái niệm ổn định tàu (2 giờ - 2 LT): Phân tích điều kiện cân bằng nổi theo định luật Archimedes ($F_B = P$), bản chất của mô men hồi phục ($M_{hp} = P \cdot GZ$), sự khác biệt giữa ngoại lực tĩnh (ổn định tĩnh) và ngoại lực động (ổn định động); đánh giá các yếu tố ảnh hưởng đến đường cong thế vững $GZ$ như chiều rộng thân tàu, chiều cao mạn khô, sự gia tăng mớn nước và hiện tượng nghiêng nội ($list$).
  • Bài 5: Ổn định góc nghiêng nhỏ (2 giờ - 1 LT, 1 BT): Khảo sát trạng thái tàu nghiêng ngang trong phạm vi góc nhỏ ($0^\circ - 15^\circ$); chứng minh vị trí tâm nghiêng ngang ban đầu $M$ là cố định; xác định mối liên hệ hình học $KM = KB + BM$ và $KM = KG + GM$; công thức tính cánh tay đòn ổn định tĩnh ban đầu $GZ = GM \cdot \sin\varphi$; thiết lập phương trình dịch chuyển trọng tâm tàu khi di chuyển hoặc xếp dỡ khối lượng hàng hóa $w$.
  • Bài 6: Ảnh hưởng của mặt thoáng chất lỏng đến chiều cao thế vững (4 giờ - 1 LT, 2 BT, 1 KT): Cơ chế dịch chuyển trọng tâm chất lỏng trong két chứa vơi tạo ra trọng tâm ảo $G_v$; thiết lập công thức tính độ suy giảm chiều cao thế vững do mặt thoáng: $$GG_v = \frac{\sum I_x \cdot \gamma_k}{D}$$ với $I_x = \frac{L \cdot b^3}{12}$ là mô men quán tính mặt thoáng; nguyên lý phân chia vách ngăn dọc để làm giảm $n^3$ lần ảnh hưởng mặt thoáng; bài tập ứng dụng tính toán hiệu chỉnh thế vững trên dữ liệu két dằn $FPTK(P)$ của tàu container.
  • Bài 7: Cách hiệu chỉnh chiều cao thế vững (4 giờ - 2 LT, 2 BT): Phương pháp toán học xác định sự thay đổi mớn nước ($\Delta T$), cao độ tâm nổi ($KB'$), cao độ trọng tâm ($KG'$) và chiều cao tâm nghiêng mới ($G'M'$) khi nhận, bốc dỡ hàng hóa ($w \le 10-15% D$) hoặc dịch chuyển hàng theo không gian ba chiều $(X, Y, Z)$; tính toán góc nghiêng ngang $\theta$ và góc chúi dọc $\psi$; quy trình điều chỉnh thế vững thông qua bơm nạp/xả nước dằn ballast.
  • Bài 8: Kiểm tra chiều cao thế vững (4 giờ - 3 LT, 1 BT): Phương pháp thực nghiệm xác định $GM$ thông qua chu kỳ lắc ngang tự do $T$: $$T = \frac{2 \cdot c \cdot B}{\sqrt{GM}}$$ sử dụng bảng tra chu kỳ lắc ($Rolling\ Period\ Table$); kỹ thuật kiểm tra thế vững thông qua đo góc nghiêng thực tế khi bơm chuyển ballast hoặc dịch chuyển một khối hàng xác định trên boong.
  • Bài 9: Ổn định góc nghiêng lớn (4 giờ - 2 LT, 2 BT): Khảo sát động thái thủy tĩnh khi góc nghiêng vượt quá $15^\circ$; chứng minh sự dịch chuyển phi tuyến của tâm nổi $B$ và tâm nghiêng $M$; công thức tàu thành thẳng: $$GZ = \left(GM + \frac{1}{2}BM\tan^2\theta\right)\sin\theta$$ phương pháp vẽ đường cong cánh tay đòn thế vững tĩnh $GZ$ từ đồ thị hoành giao $KN$ và hiệu chỉnh theo độ cao trọng tâm thực tế $KG$; phân tích các đặc trưng hình học của đường cong $GZ$ (điểm cực đại $GZ_{max}$, góc ngập nước mép boong $\theta_f$, góc ngập chìm); phương pháp tích phân số trị tính diện tích dưới đường cong bằng quy tắc Simpson bậc 2 và bậc 3.
  • Bài 10: Đánh giá ổn định tàu (4 giờ - 1 LT, 3 BT): Giới thiệu các tiêu chuẩn bắt buộc trích từ Bộ luật quốc tế về ổn định tàu ở trạng thái nguyên vẹn năm 2008 (IS Code 2008) áp dụng cho tàu hàng và tàu khách chiều dài trên 20 mét; các chỉ tiêu diện tích dưới đường cong $GZ$ (tại $30^\circ$, $40^\circ$, và khoảng giữa $30^\circ-40^\circ$), cánh tay đòn $GZ \ge 0{,}20\text{ m}$ tại góc $\ge 30^\circ$, góc đạt $GZ_{max} \ge 25^\circ$, chiều cao thế vững ban đầu $GM_0 \ge 0{,}15\text{ m}$, cùng tiêu chuẩn thời tiết (tiêu chuẩn gió giật và lắc sóng).
  • Bài 11: Bài tập lớn (12 giờ - 12 BT, 1 KT): Thực hành quy trình tính toán tổng hợp cho một chuyến đi cụ thể: lập bảng phân bổ trọng lượng các hạng mục (tàu không, hàng hóa các hầm, nhiên liệu, nước ngọt, ballast), xác định tọa độ trọng tâm $(x_G, y_G, z_G)$, tính mớn nước trung bình và độ chúi, hiệu chỉnh mô men mặt thoáng két tự do, tra cứu hoành giao $KN$ để vẽ đường cong $GZ$ thực tế và kết luận mức độ an toàn theo IS Code 2008.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố nền tảng lý thuyết thủy tĩnh học và cơ học tàu thủy thông qua:

  1. Lý thuyết cân bằng tĩnh học vật thể nổi: Ứng dụng định luật Archimedes để xác lập trạng thái cân bằng giữa ngẫu lực trọng trường và lực đẩy thủy tĩnh; các điều kiện cân bằng bền, cân bằng không bền và cân bằng phiếm định.
  2. Hình học thân tàu và thủy tĩnh học tích phân: Mô hình hóa hình học vỏ tàu qua các mặt cắt tiêu chuẩn, tính toán tọa độ tâm nổi ($LCB, KB$), trọng tâm đường nước ($LCF$), diện tích mặt đường nước ($A_w$), thể tích chiếm nước ($V$) và mô men quán tính diện tích đường nước ($I_x$).
  3. Khung pháp lý và quy chuẩn kỹ thuật quốc tế: Hệ thống hóa các quy định thuộc Công ước quốc tế về đo dung tích tàu biển 1969 (TONNAGE 1969), Công ước quốc tế về mạn khô tàu biển (Load Lines 1966), và Bộ luật quốc tế về ổn định tàu nguyên vẹn 2008 (IS Code 2008 của Tổ chức Hàng hải Quốc tế - IMO).

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật: Thực hiện các phép tính chuyển dịch trọng tâm hệ vật rắn nhiều thành phần; tính toán lượng giảm thế vững $GG_v$ do ảnh hưởng mặt thoáng chất lỏng; nội suy đa chiều từ bảng thủy tĩnh và bảng đường cong hoành giao $KN$.
  • Kỹ năng phân tích và xử lý đồ thị: Xây dựng đồ thị cánh tay đòn thế vững tĩnh $GZ$; ứng dụng giải thuật tích phân số trị Simpson để tính diện tích dưới đường cong $GZ$; phân tích hình dạng đường cong thế vững để nhận diện hiện tượng nghiêng nội, giảm mạn khô hoặc thay đổi mớn nước.
  • Năng lực vận hành thực tế: Đo đạc và quy đổi số liệu mớn nước thực tế từ các vạch đọc mớn ($Draft\ marks$ mũi, giữa, lái); kiểm tra chiều cao thế vững qua chu kỳ lắc tự do của tàu; thiết lập phương án xếp dỡ hàng hóa và điều động bơm dằn ballast đảm bảo an toàn ổn định trước khi tàu rời cảng.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo theo mô đun tích hợp, kết hợp chặt chẽ giữa việc giảng giải lý thuyết cơ sở trên lớp và thực hành giải bài tập tính toán kỹ thuật. Với cơ cấu 16 giờ lý thuyết và 30 giờ thực hành bài tập, chương trình học đặt trọng tâm vào việc rèn luyện thao tác nghiệp vụ tính toán ổn định cho người học.

Phương pháp sư phạm được xây dựng dựa trên các tình huống kỹ thuật cụ thể:

  • Hệ thống bài tập mẫu và bài tập tình huống: Mỗi bài học lý thuyết đều đi kèm các ví dụ tính toán định lượng có lời giải chi tiết. Ví dụ: tính toán sự dịch chuyển của trọng tâm khi dỡ 60 tấn hàng làm nghiêng tàu; xác định lượng suy giảm thế vững của két dầu kích thước $30\text{ m} \times 20\text{ m}$ chứa 9.600 tấn dầu có tỷ trọng $0{,}86$; bài toán điều chỉnh ballast cho két dung tích thực tế trích từ tàu Hanjin Rostock.
  • Bài tập lớn tích hợp: Chiếm 12 giờ thực hành (tương đương 25% tổng thời lượng mô đun). Người học đóng vai trò sĩ quan boong phụ trách tính toán hàng hóa, thực hiện trọn vẹn quy trình: lập bảng phân bổ tải trọng tàu, tra cứu bảng thủy tĩnh, hiệu chỉnh mặt thoáng, vẽ đường cong thế vững tĩnh $GZ$ và đối chiếu các tiêu chí an toàn theo IS Code 2008.
  • Phương pháp đánh giá: Kết quả học tập được đánh giá đa thành phần, bao gồm điểm kiểm tra thường xuyên trong các buổi thực hành bài tập, 2 giờ kiểm tra định kỳ (sau Bài 6 và Bài 11), điểm đánh giá kết quả Bài tập lớn tổng hợp và bài thi kết thúc mô đun.
  • Hướng dẫn tự học và nghiên cứu: Người học cần chủ động rèn luyện kỹ năng tra cứu số liệu kỹ thuật, thành thạo các phép tính nội suy tuyến tính một chiều và hai chiều; luyện tập kỹ thuật dựng đồ thị và phương pháp tính diện tích theo quy tắc Simpson; nghiên cứu đối chiếu các thông số ổn định với sổ tay hướng dẫn dằn tàu và xếp hàng ($Stability\ Booklet$) của các tàu mẫu trong phần phụ lục.

Điểm nổi bật và cập nhật

  • Tính quy chuẩn theo văn bản quốc tế: Giáo trình cập nhật và tuân thủ chặt chẽ các điều khoản kỹ thuật của Bộ luật quốc tế về ổn định nguyên vẹn năm 2008 (IS Code 2008) ban hành bởi IMO, cụ thể tại Chương 2, Khoản 2.3 về tiêu chuẩn đặc tính cánh tay đòn ổn định và tiêu chuẩn thời tiết cho tàu hàng và tàu khách.
  • Sử dụng dữ liệu hồ sơ tàu thực tế: Thay vì sử dụng số liệu giả định thuần túy, tài liệu trích xuất trực tiếp các biểu bảng kỹ thuật từ hồ sơ tàu thực tế, bao gồm:
    • Bảng thủy tĩnh ($Hydrostatic\ table$) với đối số mớn nước ($Draft$) và tỷ trọng nước chuẩn ($SG = 1{,}025$).
    • Bảng đường cong hoành giao ($Cross\ Curves\ Table\ - KN$).
    • Bảng tra dung tích và mô men quán tính mặt thoáng két mũi $FPTK(P)$ của tàu container Hanjin Rostock.
    • Bảng kiểm tra chiều cao thế vững qua chu kỳ lắc ($Rolling\ Period\ Table$).
  • Gắn liền với quy trình nghiệp vụ buồng lái: Nội dung bài học tập trung giải quyết các tác vụ hàng ngày của Sĩ quan boong (Đại phó/Thuyền phó): hiệu chỉnh mớn nước biểu kiến đọc được trên vỏ tàu về mớn nước tính toán tại đường thủy trực mũi/lái; tính toán bù trừ tổn thất thế vững do các két nước ngọt, nhiên liệu và ballast chở vơi; kiểm tra nhanh $GM$ bằng đồng hồ bấm chu kỳ lắc khi tàu hành trình trên biển.
  • Phương pháp tính số trị chuẩn xác: Hướng dẫn chi tiết phương pháp tính diện tích dưới đường cong thế vững tĩnh bằng quy tắc Simpson bậc hai (Simpson’s First Rule) và bậc ba (Simpson’s Second Rule), hỗ trợ người học tính toán chính xác năng lượng hồi phục tĩnh và động của tàu.

Đối tượng sử dụng giáo trình

Giáo trình Ổn định tàu được thiết kế cho các nhóm đối tượng và mục đích sử dụng sau:

  • Học viên và sinh viên: Học viên trình độ trung cấp, sinh viên cao đẳng và đại học chuyên ngành Điều khiển tàu biển, Khai thác vận tải biển, hoặc Kỹ thuật tàu thủy tại các cơ sở đào tạo hàng hải.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở về Toán giải tích (đạo hàm, tích phân, hình học giải tích), Vật lý đại cương (Tĩnh học vật rắn, Cơ học chất lưu) và môn học Lý thuyết kiến trúc tàu/Thiết bị tàu biển cơ bản.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn mực cho mô đun Ổn định tàu; cung cấp khung bài giảng lý thuyết, ngân hàng bài tập định lượng và hướng dẫn chấm bài tập lớn tổng hợp.
  • Sĩ quan hàng hải và cán bộ quản lý khai thác tàu: Tài liệu tra cứu nghiệp vụ cho Sĩ quan boong (Thuyền phó, Đại phó, Thuyền trưởng), Giám định viên hàng hải và cán bộ điều độ cảng trong việc lập kế hoạch xếp hàng ($Stowage\ Plan$), kiểm soát mạn khô, tính toán dằn tàu và thẩm định an toàn ổn định trước mỗi chuyến hải trình.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình phù hợp với học viên, sinh viên theo học ngành Điều khiển tàu biển tại các trường hàng hải; sĩ quan hàng hải đang ôn thi nâng hạng chứng chỉ chuyên môn (Đại phó, Thuyền trưởng); cùng các kỹ thuật viên làm việc trong lĩnh vực điều độ khai thác cảng biển và giám định hàng hải.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần nắm vững kiến thức toán học về tích phân và tọa độ phẳng; cơ học vật lý về ngẫu lực, mô men lực, định luật nổi Archimedes; cùng hiểu biết cơ bản về cấu trúc thân vỏ và các hệ thống két chứa trên tàu biển.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết tàu nói chung là gì?

Tài liệu tập trung chuyên biệt vào bài toán ổn định và khai thác tàu thực tế thay vì nặng về thiết kế vỏ tàu. Giáo trình trực tiếp sử dụng hồ sơ kỹ thuật tàu thật (như tàu Hanjin Rostock), tập trung vào các thao tác nghiệp vụ của sĩ quan hàng hải như đọc thước nước, hiệu chỉnh mặt thoáng két, tra bảng thủy tĩnh và đánh giá an toàn theo bộ luật IS Code 2008.

4. Làm sao để tự học và nắm vững kiến thức trong giáo trình hiệu quả?

Người học nên kết hợp đọc lý thuyết với việc tự giải lại toàn bộ các bài tập mẫu; rèn luyện kỹ năng tra cứu, nội suy số liệu trên bảng thủy tĩnh và bảng hoành giao $KN$; đặc biệt cần dành thời gian hoàn thành độc lập Bài tập lớn ở Bài 11 để nắm trọn vẹn quy trình đánh giá ổn định tàu từ số liệu thực tế.

5. Có tài liệu bổ trợ nào kèm theo giáo trình không?

Giáo trình đi kèm phần Phụ lục (từ trang 63) cung cấp trích đoạn hồ sơ ổn định mẫu gồm Bảng thủy tĩnh ($Hydrostatic\ Table$), Bảng đường cong hoành giao ($KN\ Table$), Bảng dung tích các két ($Tank\ Table$) và Bảng chu kỳ lắc ($Rolling\ Period\ Table$) để người học trực tiếp tra cứu khi làm bài tập và bài tập lớn.

Kết luận

Giáo trình Ổn định tàu của Trường Cao đẳng Hàng hải II là tài liệu đào tạo chuyên ngành có cấu trúc chặt chẽ, kết hợp hài hòa giữa cơ sở lý thuyết thủy tĩnh học và quy trình tính toán an toàn hàng hải thực tế. Thông qua việc phân tích toàn diện từ các kích thước cơ bản, tính toán thế vững góc nghiêng nhỏ/lớn, bù trừ ảnh hưởng mặt thoáng đến việc kiểm định theo tiêu chuẩn IS Code 2008, tài liệu xây dựng một lộ trình học tập logic và chuẩn mực cho học viên ngành Điều khiển tàu biển. Người học được khuyến nghị tiếp cận tuần tự từng bài học lý thuyết, kết hợp thực hành tra cứu phụ lục kỹ thuật để làm chủ hoàn toàn kỹ năng đánh giá và kiểm soát ổn định tàu trong quá trình khai thác trên biển.
