Tổng quan về giáo trình

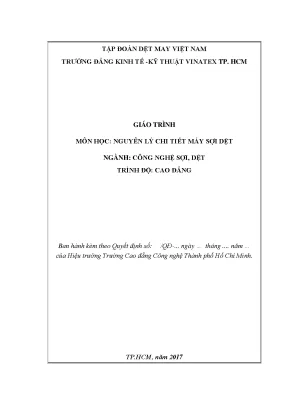

Giáo trình "Nguyên lý chi tiết máy sợi dệt" được biên soạn bởi Bộ môn Công nghệ Sợi dệt thuộc Khoa Công nghệ Dệt may, Trường Cao đẳng Kinh tế – Kỹ thuật Vinatex TP. Hồ Chí Minh (ban hành năm 2017). Tài liệu đóng vai trò là học phần cơ sở kỹ thuật cốt lõi trong chương trình đào tạo trình độ Cao đẳng ngành Công nghệ Sợi, Dệt.

Mục tiêu học tập của giáo trình hướng tới việc trang bị cho người học hệ thống kiến thức toàn diện về cấu tạo, quy luật chuyển động của các cơ cấu máy và phương pháp tính toán, thiết kế, lựa chọn các chi tiết máy công dụng chung. Sau khi hoàn thành học phần, người học nắm được cách xác định bậc tự do của cơ cấu, giải các bài toán động học (vị trí, vận tốc, gia tốc), hiểu rõ nguyên lý làm việc của các cơ cấu truyền động phẳng và thành thạo quy trình tính toán kiểm nghiệm độ bền cho các bộ truyền cơ khí.

Cấu trúc giáo trình được phân định thành 2 phần chính với 9 chương:

  • Phần A: Nguyên lý máy (Chương I đến Chương III): Tập trung vào cấu trúc cơ cấu, động học cơ cấu phẳng và các cơ cấu phẳng toàn khớp thấp (cơ cấu 4 khâu bản lề, tay quay con trượt, cu-lít, cơ cấu cam, cơ cấu bánh răng phẳng và bánh răng không gian).
  • Phần B: Chi tiết máy (Chương IV đến Chương IX): Trình bày các chỉ tiêu khả năng làm việc của chi tiết máy và phương pháp thiết kế các bộ truyền xích, bộ truyền đai, bộ truyền bánh răng, trục và ổ lăn.

Cách tiếp cận của tài liệu kết hợp giữa phân tích giải tích, phương pháp họa đồ vector hình học và các thuật toán tính toán độ bền cơ học dựa trên hệ thống tiêu chuẩn kỹ thuật. Điểm đặc thù của giáo trình là gắn kết các nguyên lý cơ học lý thuyết với các ví dụ cơ cấu thực tế trong ngành dệt may như cơ cấu ba-tăng máy dệt, cơ cấu đo vải và cơ cấu bàn đạp máy may.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình triển khai nội dung theo mạch kiến thức từ phân tích cấu trúc, động học đến tính toán thiết kế chi tiết máy:

  • Chương I: Cấu trúc cơ cấu: Định nghĩa cơ cấu, máy (máy năng lượng, máy công tác, máy tổ hợp, máy tự động), chi tiết máy và khâu. Phân loại khớp động (khớp cao, khớp thấp; khớp loại 1 đến loại 5 dựa trên số ràng buộc $k$). Thiết lập công thức tính bậc tự do cho cơ cấu không gian ($W = 6n - \sum_{k=1}^5 k p_k - R_0$) và cơ cấu phẳng ($W = 3n - 2p_5 - p_4 - r + s$), phân tích các khái niệm ràng buộc trùng, ràng buộc thừa và bậc tự do thừa.
  • Chương II: Động học cơ cấu: Thiết lập phương pháp giải tích để xác định tọa độ ($x_C$), vận tốc ($v_C$) và gia tốc ($a_C$) cho cơ cấu tay quay con trượt lệch tâm. Xây dựng phương pháp họa đồ vector dựa trên định lý liên hệ vận tốc ($\vec{v}B = \vec{v}A + \vec{v}{BA}$) và định lý liên hệ gia tốc có tính đến thành phần gia tốc Coriolis ($\vec{a}{A_2 A_1}^k = 2\omega_1 v_{A_2 A_1}$).
  • Chương III: Cơ cấu phẳng toàn khớp thấp: Khảo sát cơ cấu 4 khâu bản lề (giá, thanh truyền, tay quay, cần lắc), định lý Kennedy về tâm quay tức thời, định lý Willis về tỷ số truyền và hệ số năng suất $k = (180^\circ + \theta)/(180^\circ - \theta)$. Phân tích cơ cấu tay quay con trượt, cơ cấu cu-lít, cơ cấu cam (đồ thị chuyển vị, vận tốc, gia tốc) và cơ cấu bánh răng thân khai (đường ăn khớp, góc ăn khớp, khả năng dịch tâm, điều kiện ăn khớp đúng/trùng/khít, phương pháp gia công chép hình và bao hình). Khái quát về bánh răng không gian (trụ chéo, trục vít - bánh vít, bánh răng nón).
  • Chương IV: Khái niệm cơ bản về chi tiết máy: Phân loại chi tiết máy công dụng chung và công dụng riêng; phân tích 3 nhóm yêu cầu thiết kế máy (thiết kế - chế tạo, vận hành, xã hội); các chỉ tiêu khả năng làm việc gồm độ bền thể tích, độ bền tiếp xúc, độ cứng, độ bền mòn, khả năng chịu nhiệt và độ ổn định dao động.
  • Chương V: Bộ truyền xích: Cấu tạo các loại xích (xích con lăn, xích ống, xích răng); thông số hình học (bước xích $P_c$, số răng đĩa xích $z_1, z_2$, khoảng cách trục $a$, số mắt xích $X$); động học bộ truyền (vận tốc và tỷ số truyền tức thời); quy trình 11 bước tính toán và kiểm nghiệm bộ truyền xích.
  • Chương VI đến Chương IX: Hệ thống hóa các bộ truyền ma sát/truyền đai, bộ truyền bánh răng, phân tích dạng hỏng của trục, vật liệu chế tạo trục và trình tự lựa chọn ổ lăn công nghiệp.

Kiến thức nền tảng được xây dựng

  1. Lý thuyết cơ cấu và giải tích động học: Mô hình hóa chuyển động của các khâu khớp trong không gian và trên mặt phẳng; ứng dụng giải tích vi phân và hình học vector để xác định quy luật động học của cơ cấu dẫn động.
  2. Nguyên lý ăn khớp thân khai: Cơ sở hình học của biên dạng răng thân khai, định lý cơ bản về ăn khớp đảm bảo tỷ số truyền tức thời không đổi khi khoảng cách trục thay đổi.
  3. Lý thuyết độ bền và ma sát học kỹ thuật: Tính toán ứng suất pháp ($\sigma$), ứng suất tiếp ($\tau$), ứng suất tiếp xúc ($\sigma_H$); các phương trình biến dạng đàn hồi uốn, xoắn ($f, \theta, \varphi$); giới hạn mài mòn theo điều kiện áp suất $[P_0]$ và tích số $[P_0 \cdot v]$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Tính toán số bậc tự do của hệ cơ cấu phức tạp; xác định tỷ số truyền và hiệu suất của các bộ truyền cơ khí.
  • Kỹ năng phân tích: Vẽ và giải họa đồ vector vận tốc, gia tốc; phân tích nguyên nhân gây ra các dạng hỏng hóc cơ học (hỏng do mỏi, biến dạng dẻo, mài mòn, dính tiếp xúc).
  • Kỹ năng thực hành thiết kế: Thực hiện đầy đủ 11 bước thiết kế bộ truyền xích tiêu chuẩn; tra cứu số liệu kỹ thuật từ bảng định mức vật liệu, áp suất bản lề $[p_0]$, tải trọng phá hủy $Q$, hệ số an toàn $[s]$ và số lần va đập cho phép $[i]$.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp diễn dịch sư phạm kỹ thuật, đi từ nền tảng nguyên lý chuyển động đến tính toán thiết kế chi tiết máy cụ thể.

Cách tiếp cận sư phạm và bài tập thực hành

  • Kết hợp phương pháp giải tích và đồ thị: Người học được tiếp cận bài toán động học bằng cả hai công cụ: lập phương trình giải tích tường minh (thích hợp cho tính toán lập trình) và phương pháp họa đồ vector (trực quan, dễ kiểm tra vị trí cơ cấu).
  • Case studies thực tế ngành dệt: Các cơ cấu được gắn liền với ứng dụng cụ thể:
    • Cơ cấu 4 khâu bản lề biến đổi chuyển động quay thành chuyển động lắc ứng dụng trong cơ cấu ba-tăng máy dệt.
    • Cơ cấu biến chuyển động lắc thành chuyển động quay ứng dụng trong cơ cấu bàn đạp máy may.
    • Cơ cấu 4 khâu có hai khâu lắc ứng dụng trong cơ cấu đo vải.
    • Cơ cấu cu-lít ứng dụng trong máy bào, cơ cấu tay quay con trượt ứng dụng trong máy ép thủy lực và động cơ nổ.

Phương pháp kiểm tra đánh giá và hướng dẫn tự học

Cuối mỗi chương đều có hệ thống câu hỏi ôn tập tập trung vào các vấn đề cốt lõi:

  • Kiểm tra lý thuyết cấu trúc: Định nghĩa cơ cấu, máy, phân loại khớp động, bậc tự do cơ cấu (Chương I).
  • Kiểm tra kỹ năng động học: So sánh ưu nhược điểm của phương pháp đồ thị và giải tích, giải phương trình vector vận tốc - gia tốc (Chương II).
  • Kiểm tra tính toán thiết kế: Trình bày các chỉ tiêu khả năng làm việc của chi tiết máy (Chương IV); giải bài toán thiết kế bộ truyền xích, kiểm tra áp suất tiếp xúc và hệ số an toàn (Chương V).

Người học cần tự học bằng cách kết hợp vẽ lại các lược đồ động học quy ước, tính toán các bài toán mẫu (như cơ cấu tay quay con trượt lệch tâm) và tra cứu bảng số liệu vật liệu kỹ thuật (C45, C50, 40Cr, thép thấm than C15, 20Cr, gang xám GX20, GX30).

Điểm nổi bật và cập nhật

  1. Hệ thống dữ liệu tra cứu định lượng chuẩn xác: Giáo trình tích hợp trực tiếp các bảng tra cứu kỹ thuật tiêu chuẩn cho quá trình tính toán thiết kế:
    • Bảng 5.1: Lựa chọn bước xích $P_c$ theo công suất cho phép $[N]$ và số vòng quay $n_{01}$ (bước xích từ 12,7 mm đến 50,8 mm).
    • Bảng 5.3: Áp suất cho phép trong bản lề xích $[p_0]$ tính bằng MPa theo số vòng quay từ $\le 50$ đến $1600\text{ vg/ph}$.
    • Bảng 5.4: Thông số hình học, diện tích bản lề $A$, khối lượng $1\text{m}$ xích $q_m$ và tải trọng phá hủy $Q$ (kN) của xích con lăn 1 dãy.
    • Bảng 5.5 và 5.6: Hệ số an toàn cho phép $[s]$ và giới hạn số lần va đập $[i]$ trong 1 giây của xích con lăn và xích răng.
  2. Phân loại vật liệu và công nghệ xử lý bề mặt: Giáo trình cung cấp quy định chi tiết về vật liệu chế tạo từng bộ phận (má xích dùng thép C45, C50, 40Cr tôi $40\div50\text{ HRC}$; con lăn, ống dùng thép thấm than C15, 20Cr, 15CrNi3 tôi $55\div65\text{ HRC}$; đĩa xích dùng thép C45, 40Mn2 hoặc gang xám GX20, GX30 khi $v < 3\text{ m/s}$; vành đĩa xích giảm ồn bằng textolit, poliamit).
  3. Mô tả công nghệ gia công biên dạng: Trình bày rõ phương pháp hình thành biên dạng răng thân khai qua phương pháp chép hình (dao phay ngón, dao phay đĩa) và phương pháp bao hình sử dụng dao thanh răng sinh.

Đối tượng sử dụng giáo trình

  • Sinh viên bậc Cao đẳng: Dành cho sinh viên chuyên ngành Công nghệ Sợi, Dệt thuộc các trường kỹ thuật và công nghệ dệt may.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học: Toán cao cấp (đạo hàm vi phân, đại số vector), Vật lý đại cương (cơ học tĩnh học và động lực học), Hình học họa hình - Vẽ kỹ thuật và Vật liệu học cơ khí.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính khóa môn học Nguyên lý chi tiết máy sợi dệt, xây dựng ngân hàng đề thi, bài tập lớn và đồ án môn học liên quan đến tính toán động học, thiết kế bộ truyền máy dệt.
  • Kỹ sư và cán bộ kỹ thuật: Dùng làm tài liệu tra cứu các công thức giải tích, tiêu chuẩn chọn bước xích, đĩa xích, kiểm nghiệm ứng suất và bảo dưỡng bôi trơn trong các nhà máy dệt may.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu phục vụ trực tiếp cho sinh viên hệ Cao đẳng ngành Công nghệ Sợi, Dệt, đồng thời là tài liệu tham khảo cho giảng viên giảng dạy cơ khí dệt may và kỹ thuật viên vận hành bảo trì thiết bị sợi dệt.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức toán học về đại số vector, giải tích vi phân, cơ học cơ sở và kỹ năng đọc bản vẽ cơ khí để hiểu lược đồ động và triển khai các công thức tính toán động học, độ bền.

3. Điểm khác biệt của giáo trình so với các tài liệu Cơ học máy đại cương?

Giáo trình tích hợp cô đọng cả hai mảng kiến thức Nguyên lý máy và Chi tiết máy trong cùng một tài liệu, đồng thời lồng ghép trực tiếp các ví dụ cơ cấu máy sợi dệt (cơ cấu ba-tăng, cơ cấu đo vải, bàn đạp máy may) và hệ thống bảng tra số liệu phục vụ thiết kế thực hành.

4. Làm sao để tự học hiệu quả?

Cần nắm chắc lý thuyết cấu trúc cơ cấu và công thức tính bậc tự do ở Chương I trước khi chuyển sang giải bài toán động học ở Chương II; khi học phần Chi tiết máy (Chương IV, V), cần bám sát quy trình tính toán từng bước và thực hành tra cứu các bảng thông số kỹ thuật đính kèm.

5. Có tài liệu bổ trợ và số liệu kỹ thuật nào kèm theo trong giáo trình?

Giáo trình cung cấp sẵn các bảng tra cứu thông số tiêu chuẩn của bộ truyền xích (bước xích, tải trọng phá hủy, khối lượng, áp suất cho phép, hệ số an toàn, số lần va đập) và hệ thống câu hỏi ôn tập chi tiết ở cuối mỗi chương.

Kết luận

Giáo trình "Nguyên lý chi tiết máy sợi dệt" cung cấp nền tảng lý thuyết hoàn chỉnh về cấu trúc, động học cơ cấu phẳng và phương pháp tính toán, thiết kế các bộ truyền cơ khí theo tiêu chuẩn công nghiệp. Lộ trình học tập được thiết kế mạch lạc từ phân tích nguyên lý cơ cấu phẳng (bậc tự do, họa đồ vector, cơ cấu toàn khớp thấp) đến tính toán độ bền, lựa chọn chi tiết máy công dụng chung (bộ truyền xích, đai, bánh răng, trục, ổ lăn).

Để mở rộng kiến thức, người học có thể tham khảo thêm các tài liệu về Tiêu chuẩn Nhà nước (TCVN) về vật liệu kim loại, sổ tay thiết kế cơ khí và tài liệu kỹ thuật chuyên sâu về các dòng máy cắt kim loại và dây chuyền thiết bị hoàn tất sản phẩm dệt.
