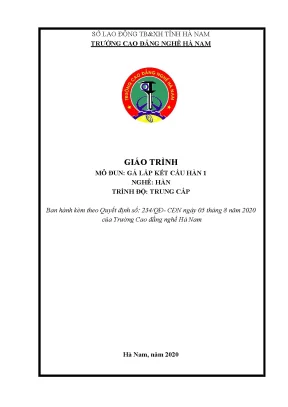

SỞ LAO ĐỘNG TB&XH TỈNH HÀ NAM TRƯỜNG CAO ĐẲNG NGHỀ HÀ NAM GIÁO TRÌNH MÔ ĐUN: GÁ LẮP KẾT CẤU HÀN 1 NGHỀ: HÀN TRÌNH ĐỘ: TRUNG CẤP Ban hành kèm theo Quyết định số: 234/QĐ- CĐN ngày 05 tháng 8 năm 2020 của Trường Cao đẳng nghề Hà Nam Hà Nam, năm 2020 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 1 LỜI GIỚI THIỆU Trong những năm qua, cùng với sự phát triển của nền khoa học công nghệ trên thế giới, nền kinh tế của nước ta đã có nhiều biến đổi sâu sắc, trình độ khoa học kỹ thuật và công nghệ có nhiều tiến bộ vượt bậc, việc nắm bắt thông tin cũng như ứng dụng những thành tựu khoa học kỹ thuật ngày càng cao nhằm đáp ứng với những yêu cầu của xã hội Nhằm thực hiện nhiệm vụ đào tạo nguồn nhân lực kỹ thuật trực tiếp đáp ứng nhu cầu xã hội, dạy nghề đã có những bước tiến vượt bậc cả về số lượng và chất lượng. Chương trình khung quốc gia nghề hàn đã được xây dựng trên cơ sở phân tích nghề, phần kỹ thuật nghề được kết cấu theo các mô đun, trong đó có bổ xung một số phần tự chọn để phù hợp với đặc trưng cuả mỗi trường.
Để tạo điều kiện thuận lợi cho các cơ sở dạy nghề trong quá trình thực hiện, việc biên soạn giáo trình kỹ thuật nghề theo các mô đun đào tạo nghề là cấp thiết. Giáo trình Gá lắp kết cấu hàn 1 là mô đun 16 trong chương trình đào tạo nghề hàn được biên soạn theo hình thức tích hợp lý thuyết và thực hành. Khi biên soạn giáo trình này, chúng tôi đã tham khảo và chọn lọc các tài liệu có liên quan đến nội dung và nhiều tài liệu công nghệ hàn trong và ngoài nước, kết hợp với việc sử dụng nhiều kiến thức và kinh nghiệm trong thực tiễn sản xuất. Tác giả đã có rất nhiều cố gắng, nhưng không tránh khỏi những khiếm khuyết, rất mong nhận được sự đóng góp ý kiến của độc giả để giáo trình được hoàn thiện hơn.
Hà Nam, ngày tháng năm 2020 Tham gia biên soạn Phan Đức Trung 2 MỤC LỤC LỜI GIỚI THIỆU. 2 BÀI 1: ĐẤU NỐI VÀ VẬN HÀNH MÁY HÀN. Đấu nối thiết bị, dụng cụ hàn. Vận hành máy hàn.
Điều chỉnh chế độ hàn. Cặp que và thay que hàn. Các hỏng hóc thông thường của máy hàn và biện pháp khắc phục. An toàn lao động trong phân xưởng.
16 BÀI 2: GÂY HỒ QUANG VÀ DUY TRÌ HỒ QUANG. Những kiến thức cơ bản về hồ quang hàn. Chuẩn bị phôi liệu, các loại dụng cụ và thiết bị hàn. Chọn chế độ để gây hồ quang.
Kỹ thuật gây hồ quang và duy trì hồ quang. Khắc phục các nhược điểm khi gây hồ quang. Hàn đường thẳng trên tôn phẳng. An toàn lao động và vệ sinh phân xưởng.
51 BÀI 4: KỸ THUẬT HÀN ĐÍNH. Kỹ thuật hàn đính. 53 BÀI 5: GÁ LẮP ĐỊNH VỊ CÁC CHI TIẾT HÀN VỊ TRÍ 1F, 2F, 3F, 4F. Lý thuyết có liên quan.
Kỹ thuật gá và hàn đính định vị phôi. Quy trình thực hiện. Các dạng sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục:. An toàn lao động và vệ sinh phân xưởng.
66 BÀI 6: GÁ LẮP ĐỊNH VỊ CÁC CHI TIẾT HÀN VỊ TRÍ 1G, 2G, 3G, 4G 68 6. Mối hàn giáp mối trong không gian. Kỹ thuật gá và hàn đính định vị phôi hàn. Trình tự thực hiện:.
Các dạng sai hỏng thường gặp. An toàn khi gá lắp kết cấu hàn và vệ sinh phân xưởng. 76 TÀI LIỆU THAM KHẢO:. 78 3 GIÁO TRÌNH MÔ ĐUN Tên mô đun: Gá lắp kết cấu hàn 1 Mã mô đun: MĐ16 Vị trí, tính chất, ý nghĩa và vai trò của mô đun: - Vị trí: Mô đun này được bố trí sau khi học xong hoặc học song song với các môn học MH07 - MH15.
- Tính chất: Là mô đun chuyên ngành bắt buộc. - Ý nghĩa và vai trò của mô đun: Trong quá trình gia công kết cấu, quá trình gá lắp ảnh hưởng trực tiếp tới chất lượng của kết cấu, bởi vậy mô đun gá lắp kết cấu sẽ cung cấp cho học viên kiến thức về kỹ thuật gá lắp các loại kết cấu. Mục tiêu của mô đun: - Về kiến thức: + Trình bày được cấu tạo và nguyên lí hoạt động máy hàn. + Làm chủ được các phương pháp và kỹ thuật trong việc gá các kết cấu hàn tấm phẳng, kết cấu dầm dàn, ống.
- Về kỹ năng: + Đấu nối và vận hành máy hàn thành thạo, đúng quy trình. + Gây được hồ quang và duy trì ổn định hồ quang. + Gá lắp được các loại kết cấu hàn đúng yêu cầu kỹ thuật. + Hàn được vết hàn đính ngấu đều và đúng kích thước.
- Về năng lực tự chủ và trách nhiệm: + Làm việc độc lập hoặc làm việc theo nhóm, thực hiện gá lắp các loại kết hàn phức tạp trong điều kiện làm việc thay đổi. + Hướng dẫn, giám sát những người khác thực hiện gá lắp các loại kết cấu hàn; chịu trách nhiệm cá nhân và trách nhiệm đối với nhóm về kết quả thực hiện gá lắp các loại kết hàn. + Đánh giá chất lượng sản phẩm kết cấu hàn sau khi gá lắp của các thành viên trong nhóm. Nội dung của mô đun: 4 BÀI 1: ĐẤU NỐI VÀ VẬN HÀNH MÁY HÀN Mã bài: MĐ 16.1 Giới thiệu: Quá trình đấu nối và vận hành máy rất quan trọng, đòi hỏi người thợ phải thao tác cẩn thận và chính xác đảm bảo an toàn.
Mục tiêu: - Kết nối thiết bị hàn hồ quang tay như: nối máy với nguồn điện, nối cáp hàn kìm hàn vào máy, nối dây tiếp đất đảm bảo chắc chắn an toàn tiếp xúc tốt. - Đóng ngắt điện nguồn, khởi động máy, điều chỉnh cường độ dòng điện hàn thành thạo. - Cặp dây mát chắc chắn tiếp xúc tốt. - Cặp que hàn vào kìm hàn, thay que hàn nhanh gọn chính xác.
- Phát hiện và xử lý tốt các hỏng hóc thông thường của máy hàn trong quá trình sử dụng. - Thực hiện tốt công tác an toàn và vệ sinh phân xưởng. - Rèn luyện tính cẩn thận, tỉ mỷ, chính xác trong công việc. Nội dung chính: 1.
Đấu nối thiết bị, dụng cụ hàn 1. Sơ lược về thiết bị hàn. Hiện nay thiết bị hàn đang được dùng rộng rãi và phổ biến thường có hai loại chính sau : - Máy hàn hồ quang xoay chiều : Bao gồm các máy hàn dùng các loại biến áp 1 pha hay 3 pha có tác dụng hạ áp tăng dòng. - Máy hàn hồ quang một chiều : Loại này cho dòng sử dụng 1 chiều nên hồ quang có tính ổn định cao.
Thường có 2 loại : + Máy phát điện hàn : Máy này được truyền động bằng động cơ điện hay động cơ đốt trong. + Máy chỉnh lưu hàn : là các máy hàn hồ quang xoay chiều nhưng có thêm bộ phận chỉnh lưu (nắn dòng) từ dòng xoay chiều (AC) thành 1 chiều (DC). Các loại máy hàn kiểu này thường kết hợp cả dòng xoay chiều AC/DC. Đấu nối máy hàn.
Các máy hàn hiện nay thường được nối theo các bước sau : - Dây hàn nối với kìm hàn và kẹp mát - Dây kìm hàn, dây kẹp mát với máy hàn. - Dây tiếp đất của máy hàn. 5 - Đấu điện nguồn. Điện nguồn được chia làm 2 phần : + Đấu dây nguồn vào máy hàn.
Tuỳ thuộc vào thông số của máy hàn và công nghệ chế tạo, có máy hàn đã được cố định có máy thì tuỳ vào mạng lưới điện cung cấp nguồn nào thì ta đấu theo bảng dẫn. Hình dưới là một ví dụ : 380 V 220 V 380 V + Đấu dây nguồn vào lưới điện : thường là qua cầu dao hay atomat. Khi đấu nối thiết bị hàn cần phải đảm bảo sự tiếp xúc tốt và chắc chắn hình 1.2 - Sơ đồ đấu nối thiết bị, dụng cụ hàn 1. Một số loại thiết bị dụng cụ hàn - Tủ sấy que hàn: 6 - Máy mài cầm tay: - Mặt nạ hàn: Mặt nạ hàn trang bị cho người thợ dùng để bảo vệ mắt và mặt trong quá trình hàn.
Không bị ánh sáng hồ quang làm hại mắt và da mặt, đồng thời tránh nhiệt phát ra của hồ quang và kim loại lỏng bắn toé. Mặt nạ hàn gồm hai bộ phận: + tấm chắn và phần để lắp kính mầu. Tấm chắn thường được làm bằng bìa cát tông nhe uốn theo kiểu hình cong có lắp tay cầm hoặc có dây treo để đội vào đầu để hàn các vị trí phức tạp. + Phần lắp kính mầu là một khung nhôm hoặc thép có gờ vít hãm để đỡ kính màu và kính trắng bảo vệ, định vị chặt kính không rơi và xô lệch.
Mặt nạ cầm tay - Thước dây, thước lá, thước cặp: - Thước đo góc 7 - Kính hàn: Kính mầu để lắp vào mặt nạ. Mục đích giảm cường độ ánh sáng của hồ quang, thông qua kính mầu người thợ hàn dễ quan sát điều chỉnh hồ quang khi hàn và cắt. Kính mầu được chia làm nhiều loại phù hợp với từng cường độ dòng điện hàn. Phân loại theo số có 4 số kính: + số1 dùng cho dòng hàn dưới 100A + số 2 dùng cho dòng hàn từ 100 đến 200A + số3 dùng cho dòng hàn từ 250 đến 350A + số 4 dùng cho dòng hàn từ 350 đến 500A - Búa tay : - Mỏ lết - Kìm kẹp - Búa gõ xỉ - Bàn chải sắt - Kính mài : 1.
Vận hành máy hàn. Muốn vận hành được máy hàn thì ta phải nắm được cấu tạo của chúng, qua đó mới vận hành, sử dụng đúng cách và đảm bảo an toàn được. Sơ đồ cấu tạo và cách điều chỉnh dòng điện của một số thiết bị hàn xoay chiều thông dụng - Máy hàn có cuộn tự cảm riêng Bộ tự cảm lắp nối tiếp ở mạch thứ cấp mục đích để tạo ra sự lệch pha của dòng điện và điện áp. Tạo ra đường đặc tính dốc liên tục và làm thay đổi cường độ dòng điện hàn.
Loại này thường cồng kềnh vì có 2 bộ phận riêng rẽ. Muốn thay đổi 8 dòng điện ta chỉ việc thay đổi vị trí con trỏ Hình 2.1 - Sơ đồ cấu tạo máy trên cuộn cảm.
