Tổng quan về giáo trình

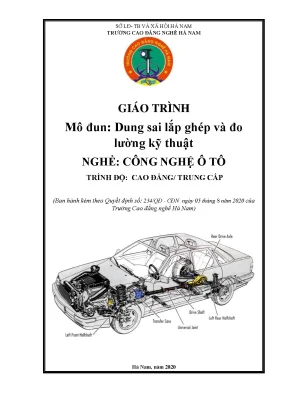

Giáo trình Dung sai lắp ghép và đo lường kỹ thuật (Mã mô đun: MH 08) được biên soạn theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 8 năm 2020 của Hiệu trưởng Trường Cao đẳng Nghề Hà Nam. Nhóm tác giả biên soạn gồm ThS. Nguyễn Thị Thu Hằng (Chủ biên), ThS. Nguyễn Thanh Tùng, KS. Phan Hưng Long và KS. Nguyễn Quang Hiển. Giáo trình được thiết kế dành cho hệ đào tạo Cao đẳng và Trung cấp nghề Công nghệ Ô tô.

Trong chương trình đào tạo, mô đun MH 08 có vị trí là môn học kỹ thuật cơ sở bắt buộc, được bố trí giảng dạy sau các môn học chung và các mô đun kỹ thuật nền tảng nhằm chuẩn bị kiến thức cơ sở cho các môn chuyên môn nghề sửa chữa, bảo dưỡng ô tô.

Mục tiêu học tập của giáo trình tập trung vào việc cung cấp cho người học hệ thống quy chuẩn dung sai lắp ghép theo Tiêu chuẩn Việt Nam (TCVN), giúp giải thích bản chất mối lắp, xác định các thông số sai lệch kích thước, dung sai hình dạng và vị trí hình học, chỉ tiêu nhám bề mặt; đồng thời rèn luyện kỹ năng sử dụng, bảo quản các dụng cụ đo kiểm cơ khí chính xác.

Cấu trúc giáo trình gồm 2 chương nội dung chính:

  • Chương 1: Các khái niệm về hệ thống dung sai lắp ghép (Mã số: MH 08 - 01)
  • Chương 2: Dụng cụ đo thông dụng trong cơ khí (Mã số: MH 08 - 02)

Điểm đặc trưng trong cách tiếp cận của tài liệu là tính trực quan hóa và định lượng kỹ thuật: mỗi đơn vị kiến thức lý thuyết đều đi kèm công thức tính toán, bài tập giải mẫu chi tiết (tính toán dung sai lỗ, trục, độ hở, độ dôi) và hướng dẫn thao tác cụ thể trên từng loại thiết bị đo kiểm.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Chương 1: Các khái niệm về hệ thống dung sai lắp ghép (MH 08 - 01)

Chương 1 thiết lập toàn bộ cơ sở lý thuyết về dung sai và các dạng sai lệch hình học trong chế tạo cơ khí:

  • Tính đổi lẫn chức năng (tính lắp lẫn): Phân tích bản chất lắp lẫn hoàn toàn và lắp lẫn không hoàn toàn; vai trò của tính lắp lẫn trong sản xuất hàng loạt và sửa chữa thay thế phụ tùng ô tô (như bu lông, đai ốc, xéc măng, piston, ổ lăn).
  • Hệ thống kích thước, sai lệch giới hạn và dung sai: Định nghĩa kích thước danh nghĩa ($D, d$), kích thước thực ($D_t, d_t$), kích thước giới hạn ($D_{max}, D_{min}, d_{max}, d_{min}$), sai lệch giới hạn trên ($ES, es$), sai lệch giới hạn dưới ($EI, ei$), dung sai ($IT$). Phân định trạng thái chi tiết gia công thành thành phẩm, thứ phẩm (có thể sửa chữa) và phế phẩm (không thể sửa chữa). Bảng kích thước ưu tiên từ 1 đến 500 mm theo TCVN 192-66.
  • Phân loại mối lắp ghép:
    • Lắp ghép có độ hở (lắp lỏng): Xác định qua độ hở lớn nhất ($S_{max} = D_{max} - d_{min} = ES - ei$), độ hở nhỏ nhất ($S_{min} = D_{min} - d_{max} = EI - es$), độ hở trung bình ($S_{tb}$) và dung sai độ hở ($IT_S = IT_D + IT_d$).
    • Lắp ghép có độ dôi (lắp chặt): Xác định qua độ dôi lớn nhất ($N_{max} = d_{max} - D_{min} = es - EI$), độ dôi nhỏ nhất ($N_{min} = d_{min} - D_{max} = ei - ES$), độ dôi trung bình ($N_{tb}$) và dung sai độ dôi ($IT_N$).
    • Lắp ghép trung gian: Xác định miền dung sai giao nhau, tính toán $S_{max}, N_{max}, S_{tb}, N_{tb}$ và dung sai mối ghép ($IT_S = IT_N = N_{max} + S_{max} = IT_D + IT_d$).
  • Hệ thống lắp ghép: Phân biệt hệ thống lỗ cơ sở (chi tiết lỗ cơ sở ký hiệu $H$, có sai lệch dưới $EI = 0$, $D_{min} = D$) và hệ thống trục cơ sở (chi tiết trục cơ sở ký hiệu $h$, có sai lệch trên $es = 0$, $d_{max} = d$) theo tiêu chuẩn TCVN 2244-77.
  • Sai số gia công, dung sai hình dạng và vị trí bề mặt:
    • Nguyên nhân gây sai số: Độ mòn của máy và dao, biến dạng đàn hồi khi kẹp chặt chi tiết thành mỏng, biến dạng nhiệt, rung động, sai số người đo.
    • Phân loại sai số: Sai số hệ thống (cố định, thay đổi theo quy luật) và sai số ngẫu nhiên.
    • Sai lệch hình dạng: Sai lệch độ phẳng, độ thẳng; sai lệch profin mặt cắt ngang (độ tròn: ô van, méo cạnh); sai lệch profin mặt cắt dọc (độ côn, độ lồi/phình, độ lõm/thắt); sai lệch độ trụ.
    • Sai lệch vị trí: Độ song song, độ vuông góc, độ đồng tâm, độ đối xứng, độ đảo mặt đầu, độ đảo hướng kính.
  • Độ nhám bề mặt: Khái niệm nhấp nhô tế vi theo TCVN 2511-95; hai chỉ tiêu đánh giá chính gồm sai lệch trung bình số học của profin ($R_a$, $\mu m$) và chiều cao nhấp nhô theo 10 điểm ($R_z$, $\mu m$) chia theo 14 cấp độ nhám; quy tắc ghi ký hiệu nhám trên bản vẽ kỹ thuật.

Chương 2: Dụng cụ đo thông dụng trong cơ khí (MH 08 - 02)

Chương 2 trình bày toàn diện cơ sở đo lường và các trang thiết bị kiểm tra kích thước:

  • Cơ sở đo lường kỹ thuật: Quá trình phát triển các thế hệ dụng cụ đo từ thế kỷ 19 đến nay; định nghĩa đơn vị đo độ dài (chuẩn mét theo bức xạ nguyên tử Kryptôn 86) và đơn vị đo góc (độ, phút, giây).
  • Phân loại phương pháp đo: Phân chia theo tiếp xúc/không tiếp xúc; tuyệt đối/tương đối (so sánh: $Q = Q_0 + x$); trực tiếp/gián tiếp.
  • Bộ căn mẫu: Cấu tạo khối hộp chữ nhật mài rà chính xác; phân loại bộ căn mẫu (thông dụng nhất là bộ 83 miếng); nguyên tắc ghép nối không quá 4 miếng bắt đầu từ phần thập phân nhỏ nhất; kỹ thuật ghép miết bề mặt và quy trình bảo quản bằng xăng trắng.
  • Thước cặp: Cấu tạo thân thước chính và du xích; các cấp chính xác 1/10 (0,1 mm), 1/20 (0,05 mm), 1/50 (0,02 mm), thước cặp đồng hồ và điện tử (0,01 mm); phương pháp đo kích thước ngoài, đo lỗ trong, đo sâu, đo cao.
  • Panme: Nguyên lý truyền động trục vít vi cấp (bước ren 0,5 mm chia 50 vạch, độ chính xác 0,01 mm); cơ cấu cóc khống chế áp lực đo; cấu tạo và cách sử dụng panme đo ngoài (các dải đo 0-25, 25-50 mm...), panme đo trong (dải đo từ 50 mm trở lên, kết hợp trục nối dài đến 1250 mm), panme đo chiều sâu.
  • Đồng hồ so: Cơ cấu truyền động thanh răng - bánh răng; mặt số lớn chia 100 vạch (giá trị mỗi vạch 0,01 mm ứng với 1 vòng kim lớn = 1 mm), mặt số nhỏ đếm số mm; ứng dụng kiểm tra độ phẳng, độ côn, độ ô van, độ đảo hướng kính, độ đảo mặt đầu và đo so sánh kích thước.
  • Dụng cụ đo góc: Góc mẫu (dạng tam giác và tứ giác, bộ 94, 36, 19, 5 miếng; cấp chính xác 1 dung sai $\pm 10''$, cấp 2 dung sai $\pm 30''$, kiểm tra bằng phương pháp khe sáng); thước êke; thước đo góc vạn năng; thước sin.

Kiến thức nền tảng được xây dựng

  • Lý thuyết tính đổi lẫn chức năng: Cung cấp cơ sở khoa học để thiết kế và chế tạo các chi tiết máy độc lập nhưng vẫn đảm bảo độ chính xác khi lắp ghép hoàn chỉnh mà không cần gia công sửa đổi bổ sung.
  • Lý thuyết sai số gia công cơ khí: Phân tích bản chất hình thành sai số hệ thống và sai số ngẫu nhiên do ảnh hưởng của chuỗi công nghệ (Máy - Đồ gá - Dao - Chi tiết gia công), nhiệt cắt và rung động.
  • Hệ thống tiêu chuẩn kỹ thuật: Xây dựng hiểu biết quy chuẩn dựa trên TCVN 192-66 (kích thước tiêu chuẩn ưu tiên), TCVN 2244-77 (dung sai lắp ghép) và TCVN 2511-95 (nhám bề mặt).

Kỹ năng phát triển

  • Kỹ năng tính toán và tra cứu kỹ thuật: Tính toán chính xác các giá trị sai lệch giới hạn ($ES, EI, es, ei$), trị số dung sai ($IT$), đặc tính lắp ghép ($S_{max}, S_{min}, N_{max}, N_{min}, S_{tb}, N_{tb}$) và tra bảng sai lệch tiêu chuẩn.
  • Kỹ năng đọc hiểu và chuyển hóa bản vẽ: Chuyển đổi các ký hiệu dung sai kích thước (ví dụ: $\phi 50^{+0,023}$ mm, $\phi 60_{+0,032}^{+0,055}$ mm), ký hiệu dung sai vị trí (độ đảo, độ đồng trục, độ vuông góc) và ký hiệu nhám bề mặt ($R_a, R_z$) thành các trị số gia công và kiểm tra cụ thể.
  • Kỹ năng thực hành đo kiểm: Thành thạo thao tác đo kích thước ngoài, kích thước trong, chiều sâu bằng thước cặp và panme; ghép bộ căn mẫu chính xác; gá đặt đồng hồ so trên giá đỡ vạn năng để kiểm tra sai lệch hình học (độ ô van, độ côn, độ đảo trục).

Phương pháp giảng dạy và học tập

Giáo trình MH 08 được xây dựng theo phương pháp tích hợp lý thuyết kỹ thuật cơ sở với thực hành thao tác đo kiểm nghề cơ khí ô tô. Tiến trình sư phạm đi từ việc giải thích bản chất toán học - vật lý của kích thước và dung sai, chuyển tiếp sang kỹ thuật đọc bản vẽ, và kết thúc bằng quy trình thao tác trên thiết bị đo cụ thể.

Để củng cố năng lực tính toán, giáo trình lồng ghép các bài toán giải mẫu định lượng ngay sau từng nội dung lý thuyết:

  • Bài toán lắp lỏng: Cho mối ghép lỗ $\phi 50^{+0,023}$ mm và trục $\phi 50_{-0,028}^{-0,005}$ mm; hướng dẫn tính $D_{max}, D_{min}, d_{max}, d_{min}, IT_D, IT_d, S_{max} = 0,051$ mm, $S_{min} = 0,005$ mm, $S_{tb} = 0,028$ mm và $IT_S = 0,046$ mm.
  • Bài toán lắp chặt: Cho mối ghép lỗ $\phi 60^{+0,025}$ mm và trục $\phi 60_{+0,032}^{+0,055}$ mm; hướng dẫn tính $N_{max} = 0,055$ mm, $N_{min} = 0,007$ mm, $N_{tb} = 0,031$ mm và $IT_N = 0,048$ mm.
  • Bài toán lắp trung gian: Cho mối ghép lỗ $\phi 55^{+0,030}$ mm và trục $\phi 55_{-0,013}^{+0,015}$ mm; hướng dẫn tính $N_{max} = 0,015$ mm, $S_{max} = 0,043$ mm, $S_{tb} = 0,014$ mm và $IT_S = 0,058$ mm.
  • Bài toán tổ hợp căn mẫu: Ví dụ chọn bộ căn mẫu để kiểm tra kích thước $17,105$ mm bằng cách chọn 4 miếng: $1,005$ mm $\rightarrow$ $1,1$ mm $\rightarrow$ $5$ mm $\rightarrow$ $10$ mm.

Hệ thống đánh giá kết thúc chương bao gồm các câu hỏi tự luận và bài tập kiểm tra:

  1. Phân biệt các yếu tố cấu thành độ chính xác gia công.
  2. Phân tích các nhóm nguyên nhân gây ra sai số trong gia công cơ khí.
  3. Định nghĩa và phân biệt sai số hệ thống với sai số ngẫu nhiên.
  4. Trình bày các dạng sai lệch hình dạng (độ tròn, profin dọc) và sai lệch vị trí tương quan.
  5. Giải thích thông số nhám $R_a, R_z$ và quy tắc ghi ký hiệu trên bản vẽ chi tiết.

Về phương diện tự học, giáo trình đặt ra các nguyên tắc kỷ luật thực hành và bảo quản thiết bị: cấm đo khi chi tiết đang quay trên máy gia công; không đo bề mặt thô bẩn; vệ sinh căn mẫu bằng xăng trắng và tránh tiếp xúc mồ hôi tay; hiệu chuẩn chỉnh vạch "0" của panme và thước cặp trước khi lấy số đo.

Điểm nổi bật và cập nhật

  • Tính pháp lý và tiêu chuẩn hóa cao: Giáo trình được ban hành chính thức theo Quyết định số 234/QĐ-CĐN của Trường Cao đẳng Nghề Hà Nam, đồng bộ hóa các thuật ngữ và ký hiệu dung sai theo tiêu chuẩn quốc gia hiện hành gồm TCVN 192-66, TCVN 2244-77 và TCVN 2511-95.
  • Hệ thống hóa lịch sử phát triển kỹ thuật đo lường: Tài liệu tổng hợp các mốc lịch sử kỹ thuật đo từ cuối thế kỷ 19 (thước cặp 1850, panme 1867, căn mẫu 1896, minhimét 1907, quang học 1921-1925, khí nén 1928, điện 1930) đến định nghĩa chuẩn mét quốc tế dựa trên $1.650.763,73$ bước sóng bức xạ Kryptôn 86 (Hội nghị Quốc tế về Cân đo năm 1960).
  • Cập nhật các trang thiết bị đo hiện đại: Bên cạnh các dụng cụ cơ khí truyền thống, tài liệu cập nhật nguyên lý và phương pháp sử dụng thước cặp hiển thị kim đồng hồ, thước cặp hiện số điện tử đạt độ chính xác $0,01$ mm, panme đo trong mở rộng dải đo đến $1250$ mm bằng các thanh nối.
  • Gắn liền với thực tiễn sửa chữa ô tô: Các ví dụ phân tích tính lắp lẫn và mối ghép kỹ thuật được liên hệ trực tiếp với các cụm chi tiết cơ khí ô tô thực tế như mối ghép piston - xéc măng - xi lanh, cổ trục khuỷu - bạc lót ổ trục, then hoa và then bằng.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên:
    • Sinh viên trình độ Cao đẳng và học sinh trình độ Trung cấp chuyên ngành Công nghệ Ô tô.
    • Học viên các ngành Cơ khí chế tạo máy, Cơ khí động lực, Cắt gọt kim loại cần tài liệu học tập mô đun dung sai và đo lường.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Đã hoàn thành các môn học chung và mô đun kỹ thuật cơ sở như Vẽ kỹ thuật / Hình họa, Vật liệu cơ khí và Cơ kỹ thuật.
  • Giảng viên và cán bộ đào tạo:
    • Sử dụng làm tài liệu giảng dạy chính thức cho mô đun MH 08 tại các trường cao đẳng nghề, trung cấp nghề.
    • Làm căn cứ thiết kế giáo án lý thuyết, đề cương bài tập tính toán dung sai và bài giảng thực hành đo kiểm tại xưởng.
  • Kỹ thuật viên và thợ sửa chữa cơ khí - ô tô:
    • Sử dụng làm tài liệu tra cứu các công thức tính mối lắp, quy cách dung sai tiêu chuẩn và quy trình hiệu chuẩn, bảo dưỡng các dụng cụ đo chính xác trong phân xưởng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên hệ Cao đẳng, học sinh hệ Trung cấp ngành Công nghệ Ô tô và ngành Cơ khí chế tạo, cũng như kỹ thuật viên sửa chữa cơ khí cần tài liệu chuẩn hóa về dung sai và đo kiểm.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần có kiến thức cơ sở về Vẽ kỹ thuật cơ khí (đọc hình chiếu, quy ước nét vẽ, mặt cắt), Toán học cơ bản (đại số, lượng giác) và kiến thức chung về vật liệu cơ khí.

3. Điểm khác biệt của giáo trình này so với các tài liệu khác là gì?

Giáo trình tập trung tối đa vào tính ứng dụng thực hành nghề nghiệp: lược bỏ các chứng minh lý thuyết phức tạp, tập trung vào công thức tính toán lắp ghép nhanh, phương pháp tra bảng TCVN và quy trình sử dụng các dụng cụ đo cầm tay phổ biến (thước cặp, panme, đồng hồ so, căn mẫu).

4. Làm sao để tự học và nắm vững nội dung hiệu quả?

Người học cần kết hợp giải đầy đủ các bài tập mẫu tính sai lệch kích thước ($ES, EI, es, ei, IT$) và trực tiếp thực hành thao tác đọc vạch chia du xích trên thước cặp, panme, đồng thời tuân thủ các quy tắc bảo quản thiết bị đo được nêu trong Chương 2.

5. Giáo trình có đề cập đến các tiêu chuẩn kỹ thuật nào?

Giáo trình dựa trên các tiêu chuẩn kỹ thuật Việt Nam: TCVN 192-66 (Kích thước tiêu chuẩn ưu tiên từ 1 đến 500 mm), TCVN 2244-77 (Hệ thống dung sai và lắp ghép), TCVN 2511-95 (Độ nhám bề mặt và chỉ tiêu $R_a, R_z$).

Kết luận

Giáo trình Dung sai lắp ghép và đo lường kỹ thuật (Mã số: MH 08) của Trường Cao đẳng Nghề Hà Nam cung cấp hệ thống kiến thức chuẩn xác về dung sai mối ghép, sai số hình học và kỹ thuật đo kiểm cơ khí cơ sở. Tài liệu đóng vai trò kết nối giữa lý thuyết tiêu chuẩn hóa kỹ thuật và kỹ năng thực hành nghề Công nghệ Ô tô.

Lộ trình học tập đề xuất cho người học gồm: (1) Nắm vững các khái niệm kích thước, sai lệch và tính toán thành thạo 3 nhóm mối lắp; (2) Nhận biết các dạng sai lệch hình học và ký hiệu độ nhám trên bản vẽ; (3) Thực hành thành thạo kỹ thuật đo, đọc số đo và bảo quản các dụng cụ đo kiểm cơ khí chính xác.

Để mở rộng kiến thức, người học có thể tham khảo thêm các tiêu chuẩn TCVN liên quan đến dung sai lắp ghép và tài liệu thực hành đo lường cơ khí chuyên sâu.
