Giáo trình Máy điện 1 nghề Điện công nghiệp - CĐ Công nghiệp Hải Phòng

Dưới đây là các meta tag cho bài viết "Giáo trình máy điện 1 ngành điện công nghiệp cđ công nghiệp hải phòng": { "ai_description": "Giáo trình máy điện 1 là

• Trường học: Trường Cao đẳng Công nghiệp Hải Phòng
• Chuyên ngành: Điện công nghiệp
• Đề tài: Máy điện 1
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2019
• Địa điểm: Hải Phòng

Tóm tắt

I. Giáo trình Máy điện 1 ngành Điện công nghiệp CĐ Hải Phòng

Giáo trình Máy điện 1 ngành Điện công nghiệp tại Cao đẳng Công nghiệp Hải Phòng cung cấp nền tảng kiến thức cơ bản về máy điện, phục vụ đào tạo nghề chất lượng cao. Nội dung được biên soạn theo chương trình khung của Bộ Lao động Thương binh Xã hội, tập trung vào 5 chủ đề chính: khái niệm chung về máy điện, máy biến áp, động cơ không đồng bộ, động cơ đồng bộ và máy điện một chiều. Giáo trình kế thừa kiến thức truyền thống kết hợp cập nhật công nghệ mới, giúp sinh viên nắm vững nguyên lý hoạt động, cấu tạo và ứng dụng thực tế của các loại máy điện thông dụng. Đây là tài liệu bắt buộc cho sinh viên ngành Điện công nghiệp, hỗ trợ trực tiếp cho quá trình học tập và nghiên cứu chuyên ngành.

1.1. Nội dung cốt lõi của giáo trình Máy điện 1

Nội dung giáo trình được xây dựng trên cơ sở kế thừa chương trình đào tạo truyền thống, bổ sung kiến thức hiện đại phù hợp với nhu cầu thị trường lao động. Giáo trình bao gồm 5 bài học chính: khái niệm chung về máy điện giới thiệu phân loại, nguyên lý hoạt động; máy biến áp cung cấp kiến thức về cấu tạo, nguyên lý hoạt động, thí nghiệm; động cơ không đồng bộ trình bày nguyên lý, đặc tính vận hành; động cơ đồng bộ và máy điện một chiều giới thiệu cấu tạo, nguyên lý, ứng dụng. Mỗi bài học đều có mục tiêu rõ ràng, đảm bảo sinh viên có thể phân tích, vận hành và tính toán các thông số kỹ thuật cơ bản.

1.2. Đối tượng và mục tiêu đào tạo

Đối tượng học tập là sinh viên ngành Điện công nghiệp trình độ cao đẳng. Sau khi hoàn thành giáo trình, sinh viên đạt được năng lực phân tích cấu tạo, nguyên lý hoạt động của các loại máy điện thông dụng. Họ có thể kết nối mạch điện, vận hành máy điện an toàn và tính toán các thông số kỹ thuật quan trọng. Giáo trình cũng trang bị kiến thức nền tảng cho các môn học chuyên ngành tiếp theo, đáp ứng yêu cầu đào tạo nghề theo chuẩn quốc gia.

II. Phân tích nhu cầu đào tạo và thách thức trong học tập Máy điện 1

Việc đào tạo ngành Điện công nghiệp đòi hỏi sinh viên nắm vững kiến thức lý thuyết kết hợp kỹ năng thực hành. Giáo trình Máy điện 1 được biên soạn nhằm giải quyết nhu cầu này thông qua phương pháp giảng dạy tích hợp. Tuy nhiên, sinh viên thường gặp khó khăn trong việc tiếp thu kiến thức lý thuyết trừu tượng do thiếu hình dung trực quan về cấu tạo và nguyên lý hoạt động của máy điện. Bên cạnh đó, việc thiếu thiết bị thí nghiệm đồng bộ cũng ảnh hưởng đến chất lượng đào tạo thực hành. Giáo trình hiện nay chú trọng cập nhật công nghệ mới nhưng vẫn giữ vững nền tảng kiến thức truyền thống, tạo nên thách thức trong cân bằng giữa lý thuyết và thực hành. Việc tổ chức thí nghiệm trực quan và sử dụng mô hình 3D có thể cải thiện hiệu quả học tập.

2.1. Khó khăn trong tiếp cận kiến thức lý thuyết

Sinh viên ngành Điện công nghiệp thường gặp khó khăn trong việc hình dung cấu tạo bên trong của máy điện do thiếu hình ảnh trực quan. Giáo trình cung cấp mô tả chi tiết nhưng sinh viên khó liên hệ giữa lý thuyết và thực tế vận hành. Thêm vào đó, việc thiếu tài liệu tham khảo bổ sung hoặc hình ảnh minh họa chi tiết trong một số bài học khiến quá trình tự học trở nên khó khăn. Để khắc phục, giáo trình cần bổ sung thêm hình ảnh cắt lớp, sơ đồ 3D và video minh họa quá trình hoạt động của máy điện.

2.2. Thách thức trong đào tạo thực hành

Việc thiếu phòng thí nghiệm đủ tiêu chuẩn và thiết bị thí nghiệm đồng bộ là rào cản lớn trong đào tạo thực hành. Giáo trình hướng dẫn thí nghiệm chi tiết nhưng thiếu điều kiện vật chất để triển khai. Sinh viên khó có cơ hội thực hành trực tiếp trên máy biến áp, động cơ không đồng bộ do hạn chế về thiết bị. Điều này dẫn đến sinh viên thiếu tự tin trong vận hành máy điện sau khi ra trường. Giải pháp là tăng cường hợp tác với doanh nghiệp để xây dựng phòng thí nghiệm chung hoặc sử dụng phần mềm mô phỏng chuyên ngành.

III. Phương pháp giảng dạy và học tập hiệu quả cho Máy điện 1

Để nâng cao hiệu quả đào tạo, giáo trình Máy điện 1 kết hợp nhiều phương pháp giảng dạy linh hoạt. Phương pháp thuyết trình kết hợp hình ảnh minh họa giúp sinh viên dễ dàng tiếp thu kiến thức trừu tượng. Thí nghiệm thực hành tại phòng lab hoặc sử dụng phần mềm mô phỏng như MATLAB Simulink cho phép sinh viên quan sát trực tiếp hoạt động của máy điện. Phương pháp học tập theo dự án khuyến khích sinh viên nghiên cứu ứng dụng cụ thể của máy điện trong công nghiệp. Giáo viên đóng vai trò hướng dẫn, khuyến khích sinh viên tự nghiên cứu và trao đổi nhóm. Việc sử dụng giáo trình điện tử với các tài liệu bổ trợ trực tuyến cũng giúp sinh viên chủ động trong học tập.

3.1. Phương pháp học tập tích cực

Sinh viên nên kết hợp học lý thuyết với thực hành thông qua các bài thí nghiệm. Giáo trình cung cấp hướng dẫn chi tiết về thí nghiệm không tải, ngắn mạch và đặc tính ngoài, giúp sinh viên hiểu rõ nguyên lý hoạt động. Sử dụng phần mềm mô phỏng như PSIM hoặc ETAP cho phép sinh viên thiết kế mạch điện, phân tích đặc tính vận hành trước khi thực hành trên thiết bị thật. Phương pháp học nhóm khuyến khích sinh viên trao đổi kiến thức, giải quyết vấn đề cùng nhau, nâng cao khả năng ứng dụng lý thuyết vào thực tế.

3.2. Tài nguyên học tập bổ trợ

Ngoài giáo trình chính, sinh viên nên tham khảo sách chuyên ngành như 'Máy điện' của tác giả Phạm Văn Chới hoặc 'Electric Machinery Fundamentals' của Stephen J. Chapman. Các video hướng dẫn trên YouTube từ kênh như 'Electrical Engineering' cũng cung cấp hình ảnh minh họa trực quan. Sử dụng phần mềm tính toán như Excel hoặc MATLAB để giải các bài toán về đặc tính vận hành của máy điện. Tham gia diễn đàn kỹ thuật như Electrical Engineering Stack Exchange để trao đổi kinh nghiệm và giải đáp thắc mắc.

IV. Ứng dụng và triển vọng của giáo trình Máy điện 1 ngành Điện công nghiệp

Giáo trình Máy điện 1 ngành Điện công nghiệp tại Cao đẳng Công nghiệp Hải Phòng cung cấp nền tảng kiến thức vững chắc cho sinh viên ngành Điện công nghiệp. Sau khi tốt nghiệp, sinh viên có thể vận dụng kiến thức vào thực tế sản xuất, bảo trì, sửa chữa và lắp đặt các hệ thống máy điện trong công nghiệp. Giáo trình cũng mở ra cơ hội nghiên cứu chuyên sâu về điều khiển máy điện, năng lượng tái tạo và hiệu suất năng lượng. Với xu hướng chuyển đổi số trong ngành điện, giáo trình cần cập nhật thêm kiến thức về máy điện thông minh, điều khiển bằng PLC và IoT. Đây là nền tảng quan trọng giúp sinh viên thích ứng với nhu cầu thị trường lao động trong nước và quốc tế.

4.1. Cơ hội việc làm sau đào tạo

Sinh viên tốt nghiệp ngành Điện công nghiệp có nhiều cơ hội việc làm trong các lĩnh vực lắp đặt, vận hành, bảo trì hệ thống điện công nghiệp. Họ có thể làm kỹ thuật viên tại các nhà máy sản xuất, công ty điện lực hoặc doanh nghiệp chuyên về cơ điện. Với kiến thức chuyên sâu về máy điện, sinh viên có lợi thế trong tuyển dụng tại các vị trí liên quan đến bảo trì động cơ, máy biến áp và hệ thống truyền động điện. Ngoài ra, họ cũng có thể khởi nghiệp trong lĩnh vực cung cấp dịch vụ kỹ thuật điện hoặc phân phối thiết bị điện công nghiệp.

4.2. Hướng phát triển của giáo trình trong tương lai

Trong bối cảnh cuộc cách mạng công nghiệp 4.0, giáo trình Máy điện 1 cần cập nhật kiến thức về máy điện thông minh, điều khiển bằng trí tuệ nhân tạo và IoT. Việc tích hợp phần mềm mô phỏng tiên tiến như ANSYS Maxwell hoặc COMSOL Multiphysics sẽ giúp sinh viên nắm bắt xu hướng công nghệ mới. Giáo trình cũng nên bổ sung các bài học về tiết kiệm năng lượng, hiệu suất vận hành và bảo vệ môi trường trong ngành điện. Hợp tác quốc tế trong biên soạn giáo trình sẽ giúp cập nhật kiến thức toàn cầu, nâng cao chất lượng đào tạo.

Trích đoạn nội dung tài liệu

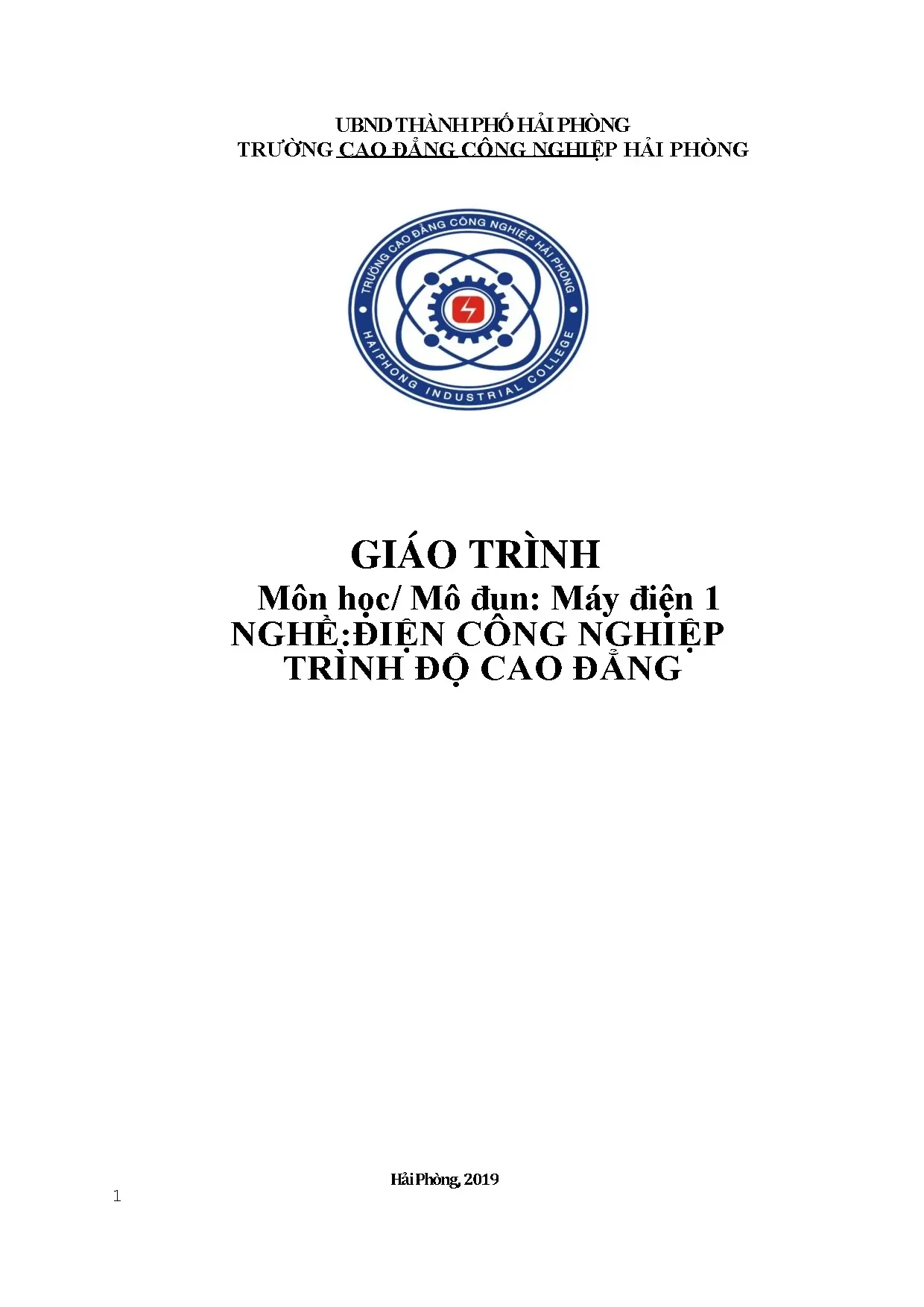

UBND THÀNH PHỐ HẢI PHÕNG TRƢỜNG CAO ĐẲNG CÔNG NGHIỆP HẢI PHÕNG GIÁO TRÌNH Môn học/ Mô đun: Máy điện 1 NGHỀ:ĐIỆN CÔNG NGHIỆP TRÌNH ĐỘ CAO ĐẲNG Hải Phòng, 2019 1 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. LỜI NÓI ĐẦU Việc tổ chức biên soạn giáo trình phục vụ cho việc đào tạo nghề Điện Công nghiệp là một nhiệm vụ rất quan trọng của trường Cao đẳng Công nghiệp Hải Phòng. Chính vì lẽ đó Khoa Điện đã có nhiều cố gắng để biên soạn giáo trình các môn học/modul nghề phục vụ cho việc đào tạo nghề.

Nhằm đáp ứng được yêu cầu về dạy của Giáo viên và học của Học sinh – Sinh viên trong trường. Sau thời gian nổ lực hết mình của tập thể giảng viên bộ môn, lãnh đạo khoa nhận xét, góp ý, chỉnh sửa, đến nay Giáo trình “MÁY ĐIỆN” đã hoàn thành Nội dung của Giáo trình đã biên soạn, xây dựng trên cơ sở kế thừa những nội dung được giảng dạy ở trường, kết hợp với những kiến thức, công nghệ mới, nhằm đáp ứng yêu cầu nâng cao chất lượng đào tạo, tương xứng với cấp trình độ và gắn với nhu cầu người học. Giáo trình này biên soạn ngắn gọn, dễ hiểu, bổ sung nhiều kiến thức mới, đề cập những nội dung cơ bản, cốt yếu theo tính chất của ngành nghề đào tạo cho phù hợp và theo qui định trong chương trình khung đào tạo nghề của Bộ Lao động Thương binh Xã hội và Tổng cục Giáo dục Nghề nghiệp. Nội dung của giáo trình được biên soạn gồm: Bài 1: Khái niệm chung về máy điện Bài 2: Máy biến áp Bài 3: Máy điện không đồng bộ Bài 4: Máy điện đồng bộ Bài 5: Máy điện một chiều Mặc dù đã có nhiều cố gắng trong việc biên soạn, song chắc chắn không thể tránh khỏi khiếm khuyết.

Vì vậy, rất mong nhận được sự đóng góp ý kiến của đồng nghiệp trong trường để lần tái bản sau được hoàn thiện hơn. Xin chân thành cảm ơn! Tổ bộ môn 7 GIÁO TRÌNH MÔN HỌC/MÔ ĐUN Tên môn học/mô đun: MÁY ĐIỆN 1 Mã môn học/mô đun: MĐĐCN 17 Vị trí, ý nghĩa, vai trò của mô đun: - Mô đun này học sau các môn học An toàn lao động, Mạch điện và mô đun Đo lường điện. - Là môn học chuyên ngành thuộc các môn học đào tạo nghề bắt buộc - Trang bị cho Sinh viên các kiến thức cơ bản về máy biến áp, động cơ, máy phát điện Mục tiêu của mô đun: Sau khi hoàn tất mô đun này, học viên có năng lực: - Phân tích cấu tạo, nguyên lý của các loại máy điện thông dụng như: máy biến áp, động cơ, máy phát điện. - Kết nối mạch, vận hành máy điện.

- Tính toán các thông số kỹ thuật trong máy điện. Nội dung chính của mô đun: Bài 01: Khái niệm chung về máy điện Bài 02: Máy biến áp Bài 03: Máy điện không đồng bộ Bài 04: Máy điện đồng bộ Bài 05: Máy điện một chiều 7 BÀI 1: KHÁI NIỆM CHUNG VỀ MÁY ĐIỆN MÃ BÀI: MĐĐCN17-1 Mục tiêu: - Phân tích được sơ đồ phân loại máy điện - Trình bày được nguyên tắc máy phát điện, động cơ điện. Tính thuận nghịch của máy điện quay - Trình bày được vật liệu chính chế tạo máy điện - Phân tích được quá trình phát nóng và làm mát động cơ Nội dung: 1. ĐỊNH NGHĨA VÀ PHÂN LOẠI 1.

Máy điện là thiết bị điện, nguyên lý làm việc dựa vào hiện tượng cảm ứng điện từ, dùng để biến đổi các dạng năng lượng như cơ năng thành điện năng (máy phát điện) hoặc ngược lại như điện năng thành cơ năng (động cơ điện), hoặc dùng để biến đổi điện áp lưới điện ở cấp điện áp này sang cấp điện áp khác nhưng cùng tần số,. Phân loại máy điện. Máy điện có nhiều loại và có nhiều cách phân loại khác nhau theo nhiệm vụ, tính chất như sau: - Theo sự chuyển động các bộ phận bên trong máy điện + Máy điện tĩnh : là máy điện không có bộ phận chuyển động cơ học (Máy biến áp) + Máy điện quay : là máy điện có các bộ phận chuyển động cơ học (Máy phát, động cơ - Theo tính chất dòng điện + Máy điện một chiều : là máy điện sử dụng ở lưới điện một chiều + Máy điện xoay chiều : là máy điện sử dụng ở lưới điện xoay chiều - Theo tốc độ chuyển động của máy điện quay + Máy điện đồng bộ : là máy điện có tốc độ rotor bằng tốc độ từ trường + Máy điện không đồng bộ : là máy điện có tốc độ rotor khác tốc độ từ trường Sơ đồ phân loại máy điện thường gặp: 3 Hình 1-1 Sơ đồ phân lại máy điện 2. NGUYÊN TẮC MÁY PHÁT ĐIỆN VÀ ĐỘNG CƠ 2.

Nguyên tắc máy phát điện: Máy phát điện là máy điện biến đổi cơ năng thành điện năng. Máy phát điện đơn giản gồm hai phần: Phần tĩnh (còn gọi là stato) là hai cực nam châm (N – S). Nguyên tắc làm việc của máy phát điện Phần động (còn gọi là rôto) là lõi thép tròn, trên có đặt một khung dây. Khe hở giữa stato và rôto nhỏ và đều, để từ trường trong khe hở là đều và dây dẫn luôn cắt vuông góc với đường sức khi quay (hình 1-2).

Khi rôto quay dây dẫn cắt qua các đường sức, tạo ra s.đ E lấy được trên hai vành đồng tiếp xúc A, B, nhờ các chổi than A’, B’. Nếu mạch ngoài nối đến tải có điện trở R, sẽ có dòng điện I qua mạch: E I r0  R Ở đây r0 là điện trở khung dây, cũng là điện trở trong của máy phát điện. Dòng điện I nằm trong từ trường B sẽ chịu tác dụng F có trị số: F = BlI 4 Chiều lực F xác định theo quy tắc bàn tay trái, có tác dụng hãm chuyển động cuả rôto (hình 1-2). Như vậy dòng điện cảm ứng có chiều sao cho nó có tác dụng chống lại nguyên nhân đã sinh ra nó (ở đây là sự quay của rôto trong từ trường).

Để dây dẫn quay đều với tốc độ v, rôto cần có mô men cơ (gọi là mô men sơ cấp) do các động cơ sơ cấp kéo (như tua-bin hơi, tua bin nước v.v…) và do đó rôto tiêu thụ công suất cơ: Pcơ = F .I Biết Blv = E là s.đ cảm ứng vậy: Pcơ = EI = Pđiện Kết quả là dây dẫn chuyển động trong từ trường đã có tác dụng biến công suất cơ của động cơ sơ cấp thành công suất điện cung cấp cho phụ tải. Phương trình cân bằng sđđ: E = Ir0 + IR = U0 + U Nhân hai vế với I ta có: Pđiện = EI = U0I+ UI = P0 + P ở đây P là công suất trên phụ tải, còn P0 là tổn thất đồng trong máy phát điện. Nguyên tắc động cơ điện Động cơ điện là máy điện biến đổi điện năng thành cơ năng. Động cơ điện đơn giản cũng có cấu tạo tương tự máy phát điện (hình 1-3).

Khác nhau căn bản giữa máy phát điện và động cơ là ở máy phát điện ta dùng động cơ sơ cấp kéo cho rôto chạy và nhận được nguồn điện từ hai đầu cuộn dây, còn ở động cơ ta đấu cuộn dây vào nguồn điện để làm quay rôto, kéo các máy sản xuất khác(máy công tác). Khi cho dòng điện I vào khung dây, từ trường tác dụng lực F lên cạnh khung dây. Chiều lực F xác định theo quy tắc bàn tay trái (hình 1-3). Các lực F tạo thành mô men quay làm quay rôto.

Trị số lực F: F = BlI Khi rôto quay, dây dẫn cắt qua các đường sức, cảm ứng sinh ra s.đ E có trị số là: E = Blv Hình 1-3 Nguyên tắc làm việc của động cơ điện. Chiều của E ngược với chiều dòng điện (xác định theo quy tắc bàn tay phải). Gọi điện áp nguồn đặt vào động cơ là U, dòng điện trong mạch là: 5 UE I r0 Từ đó: U = Ir0 + E Nhân hai vế với I và thay vào biểu thức trên ta có: UI  I 2 r0  Blv .I  I 2 r0  Fv Biết UI = Pđiện là công suất điện do nguồn cung cấp I2r0 = U0I = P0 là công suất tổn hao trong cuộn dây động cơ. Fv = Pcơ là công suất trên cơ trục động cơ.

Từ đó: Pđiện = Pcơ + P0 Nghĩa là: Dây dẫn mang dòng điện đặt trong từ trườngđã nhân công suất điện của nguồn biến thành công suất cơ. Đó là nguyên tắc của động cơ điện. Trên hình 1-3 ta thấy s.đ cảm ứng E ngược chiều với I, tức chiều s.đ cảm ứng có xu hướng chống lại nguyên nhân đã sinh ra nó (ở đây là chống lại dòng điện I, vì đó là nguyên nhân làm rôto quay, sinh ra s. Tính thuận nghịch của máy điện quay: Qua các nguyên tắc làm việc trên ta thấy, cùng một máy điện quay (thanh dẫn đặt trong từ trường nam châm (N – S), tuỳ theo năng lượng đưa vào máy điện là cơ năng hay điện năng, máy điện có thể làm việc ở chế độ máy phát điện hay động cơ điện.

Đây chính là tính thuận nghịch của máy điện quay. Mọi loại máy điện quay đều có tính thuận nghịch. VẬT LIỆU CHÍNH CHẾ TẠO MÁY ĐIỆN Vật liệu chế tạo máy điện gồm vậy liệu cấu trúc, vật liệu tác dụng và vật liệu cách điện. Vật liệu cấu trúc là vật liệu để chế tạo các chi tiết chịu các tác động cơ học như trục, ổ trục, thân máy, nắp.

Vật liệu tác dụng là vật liệu dùng để chế tạo những bộ phận dẫn điện và từ. Còn vật liệu cách điện dùng để cách điện giữa phần dẫn điện với không dẫn điện và giữa các phần dẫn điện với nhau. Vật liệu dẫn điện Vật liệu dẫn điện để chế tạo máy điện tốt nhất là đồng vì chúng không đắt lắm và có điện trở suất nhỏ. Ngoài ra còn dùng nhôm và các hợp kim khác như đồng thau, đồng phốt pho.

Dây đồng hoặc dây nhôm được chế tạo theo tiết điện tròn hoặc tiết diện chữ nhật có bọc cách điện. Với những máy có công suất nhỏ và trung bình, điện áp dưới 1000V thường dùng dây dẫn bọc emay vì lớp cách điện của nó mỏng và đạt độ bền yêu cầu. Vật liệu dẫn từ Vật liệu dẫn từ trong máy điện là vật liệu sắt từ như thép kỹ thuật điện, gang, thép đúc, thép rèn .
