Giáo trình Mạch điện – Nghề Điện công nghiệp (Trường Cao đẳng Nghề An Giang)

Tổng quan về giáo trình

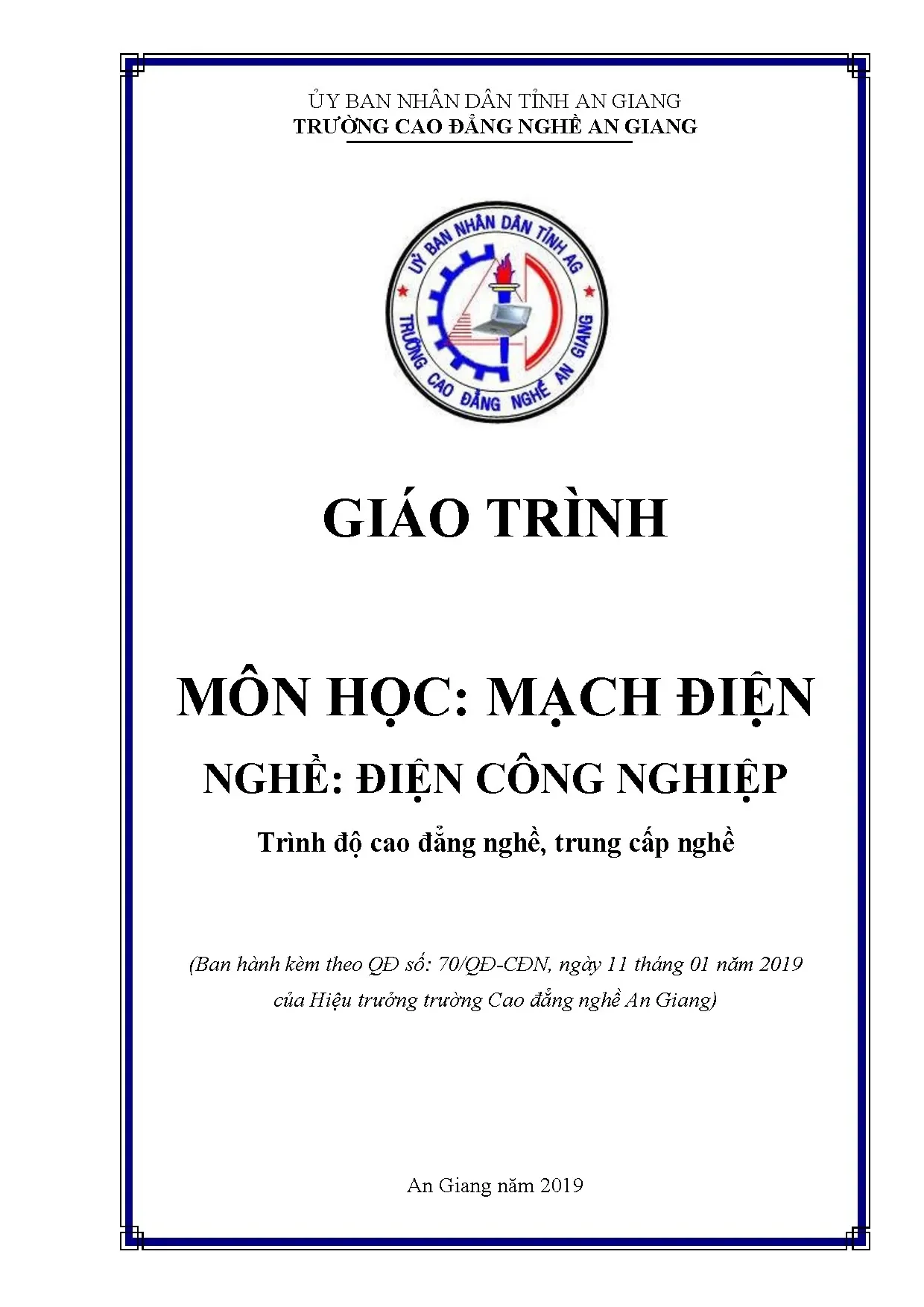

Giáo trình Mạch điện (Mã môn học: MH 11) là tài liệu giảng dạy kỹ thuật cơ sở được ban hành kèm theo Quyết định số 70/QĐ-CĐN ngày 11 tháng 01 năm 2019 của Hiệu trưởng Trường Cao đẳng Nghề An Giang (Ủy ban Nhân dân Tỉnh An Giang). Tài liệu do tác giả Nguyễn Văn Thọ biên soạn với sự đóng góp ý kiến chuyên môn của tập thể giáo viên bộ môn Điện Dân Dụng – Cơ sở, phục vụ đào tạo trình độ cao đẳng nghề và trung cấp nghề thuộc chuyên ngành Điện công nghiệp.

Về vị trí trong chương trình đào tạo, môn học Mạch điện được bố trí giảng dạy sau các môn học chung (chính trị, pháp luật, toán học, vật lý cơ sở) và học trước các môn học, mô-đun chuyên môn nghề bắt buộc như Máy điện, Khí cụ điện, Hệ thống cung cấp điện và Điều khiển tự động. Môn học có tổng thời lượng thực hiện là 60 giờ, bao gồm 58 giờ lý thuyết kết hợp bài tập ví dụ và 2 giờ dành cho các bài kiểm tra định kỳ.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện cụ thể:

  • Kiến thức: Trang bị cho học viên khả năng phát biểu chính xác các khái niệm, định luật, định lý cơ bản trong mạch điện một chiều, mạch điện xoay chiều hình sin và mạch điện xoay chiều ba pha; giải thích được các ứng dụng kỹ thuật điện đặc trưng trong thực tế sản xuất và sinh hoạt.
  • Kỹ năng: Tính toán thành thạo các thông số kỹ thuật (dòng điện, điện áp, công suất, điện năng tiêu thụ, trở kháng) của mạch điện ở trạng thái xác lập; vận dụng các phương pháp phân tích, biến đổi tương đương để giải quyết các bài toán mạch điện.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tác phong tư duy kỹ thuật, tính cẩn thận, chính xác và ý thức nghiêm túc trong quá trình tính toán, khảo sát mạch điện.

Cấu trúc giáo trình tiếp cận theo nguyên tắc diễn dịch tuyến tính: bắt đầu từ các khái niệm tổng quát về phần tử và hiện tượng điện từ, chuyển sang phân tích mạch điện một chiều, phát triển công cụ số phức để khảo sát mạch xoay chiều hình sin một pha, và hoàn thiện ở bài toán phân tích mạng điện xoay chiều ba pha cân bằng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 4 phần bài học chính với logic phát triển nội dung chặt chẽ:

  1. Bài mở đầu: Khái quát chung về mạch điện (2 giờ):

    • Định nghĩa cấu trúc mạch điện: nguồn điện (máy phát, ắc quy), phụ tải (động cơ, đèn chiếu sáng, thiết bị nhiệt), dây dẫn truyền tải và các phần tử biến đổi tín hiệu/thông số (máy biến áp, biến dòng, bộ lọc, bộ khuếch đại).
    • Khái niệm hình học topo mạch: Nhánh (tập hợp phần tử có cùng dòng điện), Nút (điểm nối từ 3 nhánh trở lên), Vòng (tập hợp các nhánh tạo thành mạch kín), Mắt lưới (vòng kín không chứa vòng nào khác bên trong).
    • Bản chất hiện tượng điện từ: Hiện tượng nguồn (chuyển đổi cơ năng, hóa năng sang điện năng), hiện tượng tiêu tán năng lượng (biến đổi điện năng sang nhiệt, quang, cơ năng qua phần tử $R$ với quan hệ $u = R \cdot i$), và hiện tượng tích phóng năng lượng trường từ trên cuộn cảm $L$ ($u = L \frac{di}{dt}$) cùng trường điện trên tụ điện $C$ ($i = C \frac{du}{dt}$).

  2. Bài 1: Mạch điện một chiều (10 giờ - gồm 9 giờ lý thuyết và 1 giờ kiểm tra lần 1):

    • Khái niệm đại lượng cơ bản: Dòng điện ($I$), điện áp ($U_{AB} = -U_{BA}$), mật độ dòng điện ($\delta = I/S$, đơn vị $\text{A/mm}^2$), công của dòng điện ($A = q \cdot U = P \cdot t$), công suất điện ($P = U \cdot I = R \cdot I^2$), định luật Joule-Lenz ($Q = R \cdot I^2 \cdot t$), định luật điện phân Faraday ($m = \frac{1}{F} \cdot \frac{A}{n} \cdot I \cdot t$).
    • Các phép biến đổi tương đương: Nguồn áp nối tiếp ($e_{tđ} = \sum e_k$), nguồn dòng song song ($J_{tđ} = \sum j_k$), điện trở nối tiếp ($R_{tđ} = \sum R_k$), điện trở song song ($G_{tđ} = \sum G_k$), biến đổi trở kháng tam giác sang sao ($\Delta - Y$) và ngược lại, biến đổi tương đương giữa nguồn áp nối tiếp và nguồn dòng song song ($e = r \cdot j$).
    • Định luật cơ bản: Định luật Ohm, Định luật Kirchhoff 1 ($\sum I = 0$ tại một nút) và Kirchhoff 2 ($\sum U = \sum E$ trong một vòng kín).
    • 5 phương pháp giải mạch điện một chiều: Phương pháp dòng điện nhánh, phương pháp dòng điện mạch vòng, phương pháp điện thế nút, phương pháp điện áp hai nút (công thức Millman), phương pháp biến đổi tương đương.

  3. Bài 2: Mạch điện xoay chiều hình sin (20,5 giờ - gồm 20 giờ lý thuyết và 0,5 giờ kiểm tra lần 2):

    • Khái niệm dòng điện xoay chiều hình sin: Chu kỳ ($T = 2\pi/\omega$), tần số ($f = 1/T$), tần số góc ($\omega$), giá trị tức thời, giá trị biên độ ($I_m$), giá trị hiệu dụng ($I = I_m/\sqrt{2}$), góc pha ($\omega t + \psi$) và độ lệch pha ($\phi = \psi_u - \psi_i$).
    • Biểu diễn đại lượng hình sin bằng số phức: Dạng đại số ($C = a + jb$), dạng số mũ ($C = |C|e^{j\psi}$), phép tính số phức liên hợp, tổng trở phức $\dot{Z} = R + jX = Z e^{j\phi}$.
    • Khảo sát các nhánh thuần: Nhánh thuần trở $R$ ($u, i$ cùng pha, $P = UI$), nhánh thuần dung $C$ ($i$ sớm pha $\pi/2$ so với $u$, dung kháng $X_C = 1/\omega C$), nhánh thuần cảm $L$ ($u$ sớm pha $\pi/2$ so với $i$, cảm kháng $X_L = \omega L$).
    • Phương pháp giải mạch RLC không phân nhánh và phân nhánh; điều kiện hiện tượng cộng hưởng điện áp và cộng hưởng dòng điện; công suất tác dụng ($P$), công suất phản kháng ($Q$), công suất biểu kiến ($S$), hệ số công suất $\cos\phi$ và kỹ thuật tính toán dung lượng tụ bù hạ áp.

  4. Bài 3: Mạch điện xoay chiều ba pha (15 giờ - gồm 14,5 giờ lý thuyết và 0,5 giờ kiểm tra lần 3):

    • Cấu trúc hệ thống ba pha đối xứng; sơ đồ đấu nối nguồn và tải theo hình sao ($Y$) và hình tam giác ($\Delta$).
    • Mối quan hệ giữa đại lượng dây và đại lượng pha: Đấu hình sao ($U_d = \sqrt{3}U_p$, $I_d = I_p$), đấu hình tam giác ($U_d = U_p$, $I_d = \sqrt{3}I_p$).
    • Biểu thức công suất ba pha cân bằng ($P = \sqrt{3}U_d I_d \cos\phi$, $Q = \sqrt{3}U_d I_d \sin\phi$, $S = \sqrt{3}U_d I_d$) và phương pháp giải mạch điện ba pha đối xứng.

Kiến thức nền tảng được xây dựng

  • Hệ thống định luật điện từ học: Thiết lập nền tảng tính toán dựa trên các định luật bảo toàn điện tích và năng lượng (Kirchhoff 1, Kirchhoff 2, Ohm, Joule-Lenz, Faraday).
  • Mô hình hóa toán học cho mạch điện: Chuyển đổi các quan hệ vật lý vi tích phân ($u = L \frac{di}{dt}$, $i = C \frac{du}{dt}$) sang hệ phương trình đại số tuyến tính trong miền xác lập bằng công cụ đại số phức và vectơ biên độ.
  • Nguyên lý tương đương hóa: Khung lý thuyết biến đổi cấu trúc mạng điện (biến đổi nguồn Thevenin/Norton, biến đổi trở kháng sao - tam giác) nhằm tối giản số lượng phương trình trạng thái cần giải.

Kỹ năng phát triển

  • Kỹ năng tính toán giải tích: Thiết lập và giải hệ phương trình tuyến tính nhiều ẩn số mô tả trạng thái mạch điện một nguồn và nhiều nguồn phức tạp.
  • Kỹ năng lựa chọn thuật toán giải mạch: Phân tích cấu trúc hình học của mạch để lựa chọn phương pháp tối ưu số ẩn (phương pháp dòng điện mạch vòng khi số mắt lưới nhỏ, phương pháp thế nút khi số nút ít hơn số mắt lưới, hoặc công thức điện áp hai nút cho mạch nhiều nhánh song song).
  • Kỹ năng tính toán thông số công nghiệp: Tính toán dòng điện định mức, kiểm tra mật độ dòng điện cho phép của dây dẫn ($\delta$), tính toán công suất tiêu thụ mạch ba pha và xác định giá trị tụ điện bù hạ áp nhằm cải thiện hệ số công suất $\cos\phi$ trong mạng điện nhà xưởng.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo quy chuẩn sư phạm kỹ thuật nghề nghiệp, kết hợp chặt chẽ giữa việc giảng giải lý thuyết cơ sở và hướng dẫn giải các bài toán kỹ thuật mẫu:

  • Phương pháp tiếp cận sư phạm: Áp dụng phương pháp diễn giải tuần tự: Định nghĩa khái niệm $\to$ Xây dựng biểu thức toán học $\to$ Quy trình thuật toán từng bước $\to$ Bài tập ví dụ minh họa có lời giải chi tiết $\to$ Thử lại và kiểm chứng kết quả dựa trên các định luật cân bằng.
  • Hệ thống ví dụ mẫu và bài tập áp dụng: Mỗi phương pháp giải mạch (dòng điện nhánh, mạch vòng, thế nút, điện áp 2 nút) đều đi kèm các ví dụ số học tường minh với các cấp điện áp và trở kháng cụ thể (ví dụ: giải mạch nguồn $E_1 = 8\text{V}, E_2 = 5\text{V}$, các điện trở $R_1 = 1\Omega, R_2 = 3\Omega, R_3 = 5\Omega$; tính dòng điện phân nhánh và thử lại theo phương trình $\sum I = 0$). Giáo trình cung cấp 26 bài tập rèn luyện định lượng cuối chương bao gồm bài toán mạch cầu, mạch nhiều nguồn, bài toán bóng đèn mắc nối tiếp/song song chịu điện áp 110V/220V.
  • Hình thức kiểm tra và đánh giá:
    • Đánh giá quá trình: Gồm 3 bài kiểm tra định kỳ phân bổ trực tiếp sau mỗi bài học (Kiểm tra định kỳ lần 1: 1 giờ cho Mạch một chiều; Kiểm tra định kỳ lần 2: 0,5 giờ cho Mạch xoay chiều hình sin; Kiểm tra định kỳ lần 3: 0,5 giờ cho Mạch ba pha).
    • Đánh giá tổng kết: 1 giờ ôn thi và bài thi kết thúc môn học đánh giá tổng hợp khả năng phân tích và tính toán mạch ở trạng thái xác lập.
  • Hướng dẫn tự học đối với người học: Học viên cần nắm vững quy ước chiều dòng điện và điện áp; thực hiện các bước lập phương trình độc lập ($n-1$ phương trình nút và $m-n+1$ phương trình mắt lưới); rèn luyện kỹ năng thực hiện các phép tính số phức trên máy tính cầm tay trước khi giải hệ thống bài tập tự luyện từ Hình 2.26 đến Hình 2.37.

Điểm nổi bật và cập nhật

  • Tính pháp lý và chuẩn hóa đào tạo: Giáo trình được phê duyệt theo Quyết định số 70/QĐ-CĐN ngày 11/01/2019, đáp ứng khung chương trình đào tạo chuẩn quốc gia cho ngành Điện công nghiệp hệ cao đẳng và trung cấp nghề.
  • Tính thực tiễn kỹ thuật công nghiệp: Các khái niệm trừu tượng được liên hệ trực tiếp với các thiết bị vật lý trong thực tế sản xuất: nguồn điện gắn liền với máy phát điện xoay chiều và ắc quy; phụ tải gắn liền với động cơ không đồng bộ, lò điện trở, hệ thống đèn chiếu sáng; phần tử hỗ trợ gắn liền với máy biến áp, máy biến dòng và hệ thống tụ bù hạ áp nhà máy.
  • Tối ưu hóa công cụ giải tích: Cung cấp hệ thống 5 phương pháp giải mạch một chiều và mạch xoay chiều số phức hoàn chỉnh, giúp người học phân biệt rõ ưu thế của từng phương pháp đối với các dạng sơ đồ mạch khác nhau (ví dụ: sử dụng phương pháp điện áp 2 nút để giải nhanh các mạch có nhiều nguồn mắc song song chỉ với một phương trình đơn lẻ).
  • Tích hợp các yêu cầu vận hành an toàn: Đưa vào các chỉ số kỹ thuật thực tế như mật độ dòng điện ($\delta = I/S$) để tính toán giới hạn phát nóng dây dẫn, giúp học viên nhận thức được mối liên hệ giữa lý thuyết mạch điện và an toàn phòng chống cháy nổ do quá tải điện nhiệt.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Học sinh, sinh viên theo học trình độ cao đẳng nghề và trung cấp nghề thuộc ngành Điện công nghiệp (học ở học kỳ I hoặc đầu học kỳ II của khóa đào tạo).
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học chung, nắm vững kiến thức toán học cơ bản (giải hệ phương trình đại số tuyến tính, phép tính lượng giác, số phức) và kiến thức vật lý đại cương (hiện tượng cảm ứng điện từ, định luật tích phóng điện tích).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính thức môn Mạch điện (MH 11); làm căn cứ lập kế hoạch bài giảng 60 giờ, biên soạn đề kiểm tra định kỳ và đề thi kết thúc môn học theo chuẩn đầu ra.
  • Kỹ thuật viên và người tự học: Thợ điện công nghiệp, kỹ thuật viên vận hành lưới điện nội bộ nhà máy sử dụng làm tài liệu tra cứu công thức biến đổi tương đương, phương pháp tính sụt áp, công suất tiêu thụ và kỹ thuật đấu dây hệ thống điện ba pha.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ trực tiếp cho học sinh, sinh viên học nghề Điện công nghiệp trình độ trung cấp và cao đẳng theo chương trình đào tạo nghề của Trường Cao đẳng Nghề An Giang, đồng thời dùng làm tài liệu tham khảo cho giảng viên kỹ thuật điện và kỹ thuật viên ngành điện dân dụng, công nghiệp.

2. Cần kiến thức nền nào để học?

Người học cần có kiến thức toán học về giải hệ phương trình tuyến tính, lượng giác, đại số số phức (dạng đại số và dạng Euler), cùng các khái niệm vật lý đại cương về điện tích, từ trường và định luật bảo toàn năng lượng.

3. Điểm khác biệt với giáo trình khác?

Giáo trình tinh giản tối đa các phép chứng minh vi tích phân phức tạp, tập trung xây dựng quy trình giải mạch tường minh thông qua 5 phương pháp cụ thể, cung cấp các ví dụ định lượng có kiểm chứng nghiệm và gắn trực tiếp với các bài toán vận hành thiết bị thực tế như động cơ, máy biến áp và tụ bù công suất.

4. Làm sao để tự học hiệu quả?

Người học nên học tuần tự theo cấu trúc 4 bài học: nghiên cứu lý thuyết $\to$ xem lại các bước giải trong ví dụ mẫu $\to$ tự tính toán lại các bài tập có số liệu $\to$ dùng định luật Kirchhoff 1 và 2 để thử lại kết quả $\to$ tự giải các bài tập rèn luyện ở cuối mỗi chương.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình bao gồm hệ thống sơ đồ mạch, bảng số liệu, ví dụ mẫu giải chi tiết, câu hỏi ôn tập lý thuyết, 26 bài toán mạch điện một chiều/xoay chiều có sơ đồ minh họa và danh mục tài liệu tham khảo chuyên ngành được nêu tại trang 71 của giáo trình.

Kết luận

Giáo trình Mạch điện (Mã môn học: MH 11) do Trường Cao đẳng Nghề An Giang ban hành là tài liệu học thuật cơ sở chuẩn mực, cung cấp đầy đủ lý thuyết và kỹ năng tính toán mạch điện một chiều, xoay chiều hình sin và ba pha cân bằng. Lộ trình học tập khuyến nghị cho học viên là nắm chắc bản chất các phần tử $R, L, C$ và 5 phương pháp giải mạch một chiều, làm chủ công cụ đại số phức trong giải mạch xoay chiều một pha, và hoàn thiện năng lực tính toán công suất mạch ba pha trước khi bước vào các mô-đun chuyên môn nghề chuyên sâu.
