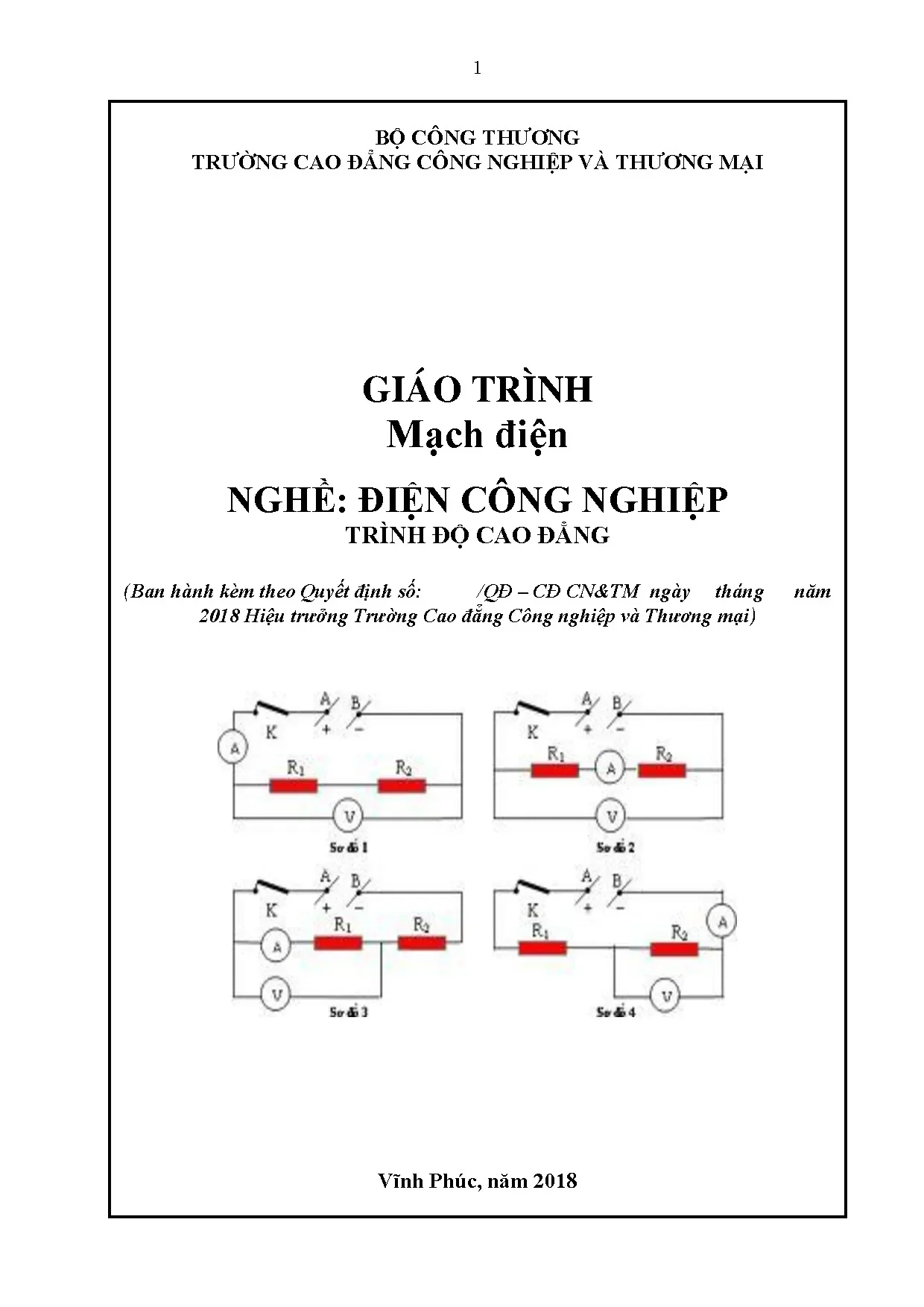

Giáo trình Mạch điện - Nghề Điện công nghiệp trình độ Cao đẳng (Trường CĐ Công nghiệp & Thương mại)

Dưới đây là meta tags cho bài viết "Giáo trình mạch điện nghề điện công nghiệp cđ công nghiệp và thương mại": { "ai_description": "Giáo trình mạch điện nghề

• Trường học: Trường Cao đẳng Công nghiệp và Thương mại
• Chuyên ngành: Nghề điện công nghiệp
• Đề tài: Giáo trình mạch điện nghề điện công nghiệp trình độ cao đẳng
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2018
• Địa điểm: Vĩnh Phúc

Tóm tắt

I. Tổng quan về Giáo trình Mạch Điện Nghề Điện Công Nghiệp

Giáo trình mạch điện là môn học kỹ thuật cơ sở thiết yếu trong chương trình đào tạo nghề điện công nghiệp tại các cao đẳng. Nội dung môn học bao gồm kiến thức từ cơ bản đến nâng cao về các mạch điện một chiều, xoay chiều hình sin, mạch ba pha và các phương pháp phân tích mạch phức tạp. Giáo trình được biên soạn nhằm cung cấp nền tảng lý thuyết và kỹ năng tính toán cần thiết cho các kỹ sư điện công nghiệp. Học sinh sẽ làm quen với các định luật cơ bản như định luật Ôm, định luật Kirchhoff, định luật Joule-Lenz và hiện tượng điện từ cảm ứng Faraday. Tổng thời gian học tập khoảng 45 giờ lý thuyết kết hợp với các bài tập thực hành giúp sinh viên nắm vững lý thuyết và vận dụng vào thực tế công nghiệp điện.

1.1. Mục đích và vai trò của Giáo trình Mạch Điện

Giáo trình mạch điện trang bị những kiến thức nền tảng không thể thiếu cho các kỹ sư điện công nghiệp. Nó giúp sinh viên phát biểu được các khái niệm, định luật, định lý cơ bản trong mạch điện một chiều, xoay chiều và mạch ba pha. Học tập môn này giúp rèn luyện tính cẩn thận, tỉ mỉ trong tính toán kỹ thuật. Ngoài ra, giáo trình cung cấp các phương pháp phân tích, biến đổi mạch để giải quyết các bài toán điện phức tạp trong thực tiễn công nghiệp.

1.2. Cấu trúc nội dung chính của Giáo trình

Giáo trình được chia thành 5 chương chính. Chương 1 giới thiệu các khái niệm cơ bản về mạch điện, các phép biến đổi tương đương. Chương 2 trình bày mạch điện một chiều với các định luật và phương pháp giải mạch. Chương 3 tập trung vào dòng điện xoay chiều hình sin, bao gồm giải mạch không phân nhánh và phân nhánh. Chương 4 đề cập đến mạch ba pha đối xứng, các sơ đồ đấu dây và công suất. Chương 5 giới thiệu các phương pháp giải mạch nâng cao.

II. Phân tích Các Khái Niệm Cơ Bản Trong Mạch Điện

Các khái niệm cơ bản trong mạch điện là nền tảng để hiểu các hiện tượng điện từ phức tạp. Mạch điện bao gồm các thành phần như nguồn điện, điện trở, cuộn cảm, tụ điện được kết nối với nhau. Dòng điện là sự chuyển động có hướng của các electron trong vật dẫn, được đo bằng Ampe. Điện áp là hiệu điện thế giữa hai điểm, đo bằng Volt. Điện trở là khả năng cản trở sự chuyển động của dòng điện, đo bằng Ohm. Hiểu rõ mối quan hệ giữa các đại lượng này thông qua định luật Ôm và các phương trình cơ bản là bước đầu tiên để giải quyết các bài toán mạch điện. Các phép biến đổi tương đương cho phép đơn giản hóa các mạch phức tạp thành các mạch tương đương đơn giản hơn.

2.1. Các đại lượng cơ bản và định luật Ôm

Định luật Ôm là nền tảng của điện học. Nó phát biểu rằng dòng điện trong một đoạn mạch tỷ lệ thuận với điện áp và tỷ lệ nghịch với điện trở. Công thức: I = U/R, trong đó I là dòng điện tính bằng Ampe, U là điện áp tính bằng Volt, R là điện trở tính bằng Ohm. Định luật này áp dụng cho cả mạch một chiều và xoay chiều. Cường độ dòng điện, điện áp và điện trở là ba đại lượng cơ bản nhất trong phân tích mạch điện thực tế.

2.2. Định luật Kirchhoff và các phương trình cân bằng mạch

Định luật Kirchhoff gồm hai phần. Định luật thứ nhất nói rằng tổng dòng điện đến một nút bằng tổng dòng điện đi ra từ nút đó. Định luật thứ hai nói rằng tổng các điện áp quanh một vòng mạch kín bằng không. Hai định luật này cho phép lập các phương trình cân bằng mạch để giải quyết các mạch phức tạp. Chúng là công cụ mạnh mẽ để phân tích các mạch với nhiều nhánh và vòng độc lập.

III. Phương Pháp Giải Mạch Điện Từ Cơ Bản Đến Nâng Cao

Giáo trình cung cấp nhiều phương pháp khác nhau để giải các mạch điện. Phương pháp đơn giản nhất là sử dụng định luật Ôm và các phép biến đổi tương đương để đơn giản hóa mạch. Đối với các mạch phức tạp với nhiều vòng, người ta sử dụng phương pháp dòng vòng hoặc phương pháp thế nút. Phương pháp dòng vòng giả định các dòng điện tưởng tượng chạy quanh các vòng mạch và lập các phương trình dựa trên định luật Kirchhoff thứ hai. Phương pháp thế nút sử dụng các nút trong mạch làm tham chiếu và tính toán các điện thế tại các nút. Đối với mạch xoay chiều, sử dụng biểu diễn số phức để đơn giản hóa các phép tính. Mạch ba pha có thể được giải bằng phương pháp mạch tương đương một pha.

3.1. Giải mạch một chiều bằng các phương pháp cơ bản

Trong mạch một chiều, dòng điện có hướng không đổi. Giải mạch một chiều bắt đầu bằng cách xác định các thành phần mạch và vẽ sơ đồ. Sau đó áp dụng định luật Ôm và định luật Kirchhoff để lập các phương trình. Đối với các mạch đơn giản với một vòng, có thể sử dụng trực tiếp định luật Ôm. Đối với các mạch phức tạp với nhiều vòng và nhánh, sử dụng phương pháp dòng vòng hoặc phương pháp thế nút. Phương pháp này đòi hỏi sự cẩn thận trong việc thiết lập các phương trình.

3.2. Giải mạch xoay chiều bằng phương pháp số phức

Mạch xoay chiều phức tạp hơn mạch một chiều vì các đại lượng điện biến đổi theo thời gian. Sử dụng biểu diễn số phức, các đại lượng xoay chiều được biểu diễn dưới dạng số phức với môđun là giá trị hiệu dụng và acgumen là pha ban đầu. Phương pháp này cho phép sử dụng các công thức giải mạch một chiều cho mạch xoay chiều. Tổng trở phức được định nghĩa là Z = R + j(XL - XC), trong đó XL là điện kháng cảm ứng và XC là điện kháng dung. Phương pháp số phức giúp giải nhanh chóng và chính xác.

IV. Ứng Dụng Thực Tiễn Của Giáo Trình Trong Kỹ Thuật Điện

Kiến thức từ giáo trình mạch điện có ứng dụng rộng rãi trong kỹ thuật điện công nghiệp. Từ thiết kế các mạch điều khiển, hệ thống cấp điện, máy phát điện, động cơ điện đến hệ thống truyền tải điện, tất cả đều dựa trên các nguyên lý cơ bản trong giáo trình này. Các kỹ sư điện sử dụng các phương pháp phân tích mạch để tính toán thông số kỹ thuật, đảm bảo an toàn và hiệu suất cao. Định luật Joule-Lenz giúp tính toán tổn hao điện năng và thiết kế hệ thống làm mát. Hiện tượng cảm ứng Faraday là cơ sở của các máy biến áp và máy phát điện. Mạch ba pha được sử dụng rộng rãi trong các hệ thống cấp điện công nghiệp vì hiệu suất cao.

4.1. Ứng dụng của các định luật trong thiết kế hệ thống điện

Các định luật cơ bản trong giáo trình mạch điện được ứng dụng trực tiếp trong thiết kế hệ thống điện công nghiệp. Định luật Ôm giúp tính toán dòng điện và điện áp tại các điểm trong mạch để đảm bảo các thiết bị hoạt động an toàn. Định luật Kirchhoff được sử dụng để lập các phương trình cân bằng mạch trong các hệ thống phức tạp. Định luật Joule-Lenz được ứng dụng để tính toán tổn hao điện năng và thiết kế các hệ thống làm mát. Việc tính toán chính xác các thông số giúp nâng cao hiệu suất và giảm chi phí.

4.2. Bảo vệ và an toàn trong các ứng dụng thực tế

Giáo trình mạch điện cung cấp kiến thức về hiện tượng ngắn mạch, giải phóng năng lượng điện và các nguy hiểm trong hệ thống điện. Hiểu được các nguyên lý này giúp thiết kế các hệ thống bảo vệ hợp lý như sử dụng cầu chì, rơle nhiệt, và thiết bị bảo vệ quá dòng. Kiến thức về các mạch ba pha không đối xứng giúp xác định và xử lý các sự cố không cân bằng. Việc áp dụng đúng các nguyên lý bảo vệ giúp đảm bảo an toàn cho con người, thiết bị và công trình điện.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 CÁC KHÁI NIỆM CƠ BẢN VỀ MẠCH ĐIỆN Giới thiệu: Ở chương này ta sẽ làm quen với các khái niệm về mạch điện, và các phép biến đổi tương đương nhằm đưa mạch điện về dạng đơn giản. Mục tiêu: - Phân tích được nhiệm vụ, vai trò của các phần tử cấu thành mạch điện như: nguồn điện, dây dẫn, phụ tải, thiết bị đo lường, đóng cắt. - Giải thích được cách xây dựng mô hình mạch điện, các phần tử chính trong mạch điện. Phân biệt được phần tử lý tưởng và phần tử thực.

- Phân tích và giải thích được các khái niệm cơ bản trong mạch điện, hiểu và vận dụng được các biểu thức tính toán cơ bản. Nội dung chính: - Mạch điện và mô hình. - Các khái niệm cơ bản trong mạch điện. - Các phép biến đổi tương đương.

Mạch điện và mô hình. Mục tiêu: - Phân tích được nhiệm vụ, vai trò của các phần tử cấu thành mạch điện như: nguồn điện, dây dẫn, phụ tải, thiết bị đo lường, đóng cắt. - Giải thích được các hiện tượng điện từ xảy ra trong mạch điện. - Nhận biết được các thiết bị và sử dụng được dụng cụ đo trong mạch điện.

Mạch điện là tập hợp các thiết bị điện (nguồn, tải, dây dẫn.) được nối lại với nhau bằng các dây dẫn tạo thành những mạch vòng kín, trong đó dòng điện có thể chạy qua. Mạch điện thường gồm các thành phần sau: nguồn điện, phụ tải, dây dẫn. Nguồn điện: là thiết bị phát ra điện năng. Về nguyên lý, nguồn điện là thiết bị biến đổi các dạng năng lượng khác ( như cơ năng, quang năng, nhiệt năng.) thành điện năng.

Ví dụ: Pin, ăcquy biến đổi hoá năng thành điện năng. Máy phát điện biến đổi cơ năng thành điện năng. Pin mặt trời biến đổi năng lượng bức xạ mặt trời thành điện năng. Phụ tải (tải): là thiết bị tiêu thụ điện năng và biến đổi điện năng thành các dạng năng lượng khác ( như cơ năng, nhiệt năng, quang năng.) Ví dụ: Động cơ điện tiêu thụ điện năng và biến điện năng thành cơ năng.

10 Bàn là, bếp điện biến điện năng thành nhiệt năng. Bóng điện biến điện năng thành quang năng. Dây dẫn: có nhiệm vụ truyền tải điện năng (từ nguồn tới phụ tải tiêu thụ) và dùng để nối các thành phần của mạch điện. Ngoài 3 yếu tố chính trong mạch điện còn có các thiết bị phụ trợ khác để: Đóng cắt và điều khiển mạch điện như cầu dao, aptomat, côngtăc.

Đo lường các đại lượng của mạch điện như ampe kế, vôn kế, oát kế. Bảo vệ mạch điện như cầu chì, rơle, aptômát. Các hiện tượng điện từ. Các hiện tượng điện từ có rất nhiều dạng như: hiện tượng chỉnh lưu, tách sóng, tạo hàm, tạo sóng, biến áp, khuếch đại… Tuy nhiên nếu xét theo quan điểm năng lượng thì quá trình điện từ trong mạch điện có thể quy về hai hiện tượng năng lượng cơ bản là hiện tượng biến đổi năng lượng và hiện tượng tích phóng năng lượng điện từ.

Hiện tượng biến đổi năng lượng. HiÖn t-îng biÕn ®æi n¨ng l-îng gồm hai loại: Hiện tượng nguồn: là hiện tượng biến đổi các dạng năng lượng như cơ năng, hoá năng… thành năng lượng điện từ. Hiện tượng tiêu tán: là hiện tượng biến đổi năng lượng điện từ thành các dạng năng lượng khác như nhiệt, cơ, quang, hoá năng… tiêu tán đi không hoàn trở lại trong mạch nữa. Hiện tượng tích phóng năng lượng.

Hiện tượng tích phóng năng lượng điện từ là hiện tượng mà năng lượng điện từ được tích phóng vào một vùng không gian có tồn tại trường điện từ hoặc đưa từ vùng đó trở lại bên ngoài. Để thuận tiện cho quá trình nghiên cứu, người ta coi sự tồn tại của một trường điện từ thống nhất gồm 2 mặt thể hiện là điện trường và từ trường. Vì vậy hiện tượng tích phóng năng lượng điện từ gồm hiện tượng tích phóng năng lượng trong điện trường và hiện tượng tích phóng năng lượng trong từ trường. Dòng điện và trường điện từ có liên quan chặt chẽ với nhau nên trong bất kì thiết bị nào cũng đều xảy ra cả 2 hiện tượng: biến đổi và tích phóng năng lượng.

Nhưng có thể trong một thiết bị thì hiện tượng năng lượng này xảy ra rất mạch hơn hiện tượng năng lượng kia. Ví dụ: ta xét các phần tử là điện trở thực, tụ điện, cuộn dây, ắcquy. Trong điện trở thực: chủ yếu xảy ra hiện tượng tiêu tán biến đổi năng lượng trường điện từ thành nhiệt năng. Nếu trường điện từ biến thiên không lớn lắm có thể bỏ qua dòng điện dịch (giữa các vòng dây quấn hoặc giữa các lớp điện trở) so với dòng điện dẫn và bỏ qua sức điện động cảm ứng so với sụt áp trên điện trở, nói cách khác bỏ qua hiện tượng tích phóng năng lượng tích phóng năng lượng điện từ.

11 Trong tụ điện chủ yếu là: hiện tượng tích phóng năng lượng điện trường. Ngoài ra do điện môi giữa 2 cốt tụ có độ dẫn điện hữu hạn nào đó nên trong tụ cũng xảy ra hiện tượng tiêu tán biến đổi điện năng thành nhiệt năng. Trong cuộn dây chủ yếu là: hiện tượng tích phóng năng lượng từ trường. Ngoài ra dòng điện cũng gây ra tổn hao nhiệt trong dây dẫn của cuộn dây nên trong cuộn dây cũng xảy ra hiện tượng tiêu tán.

Trong cuộn dây còn xảy ra hiện tượng tích phóng năng lượng điện trường nhưng thương rất yếu và có thể bỏ qua nếu tần số làm việc không lớn lắm. Trong ăcquy là: xảy ra hiện tượng nguồn biến đổi từ hoá năng sang điện năng, đồng thời cũng xảy ra hiện tượng tiêu tán biến đổi từ điện năng thành nhiệt năng. Mạch điện gồm nhiều phần tử, khi làm việc nhiều hiện tượng điện từ xảy ra trong các phần tử. Khi tính toán người ta thay thế mạch điện thực bằng mô hình mạch điện.

Mô hình mạch điện là sơ đồ thay thế mạch điện thực, trong đó quá trình năng lượng điện từ và kết cấu hình học giống như mạch thực. Mô hình mạch điện gồm nhiều phần tử lý tưởng đặc trưng cho quá trình điện từ trong mạch và được ghép nối với nhau tuỳ theo kết cấu của mạch Sau đây ta sẽ xét các phần tử lý tưởng của mô hình mạch điện. Phần tử điện trở. Đặc trưng cho vật dẫn về mặt cản trở dòng điện.

Về năng lượng, điện trở R đặc trưng cho quá trình biến đổi và tiêu thụ điện năng thành các dạng năng lượng khác như cơ năng, quang năng, nhiệt năng. Kí hiệu điện trở. Đơn vị của điện trở là  (ôm), 1 k = 103 . Cho dòng điện i chạy qua điện trở R gây ra sụt áp trên điện trở là u R.

Theo định luật Ôm quan hệ giữa dòng điện i và điện áp uR là: uR = i.R Công suất tiêu thụ trên điện trở p = uR.R Như vậy điện trở R đặc trưng cho công suất tiêu tán trên điện trở. Điện năng tiêu thụ trên điện trở trong khoảng thời gian t là t t A =  pt   i 2 Rt khi i = const có A = i2Rt 0 0 Đơn vị của điện năng là Wh (oát giờ), bội số của nó là kWh. 12 Điện dẫn G: Đặc trưng cho cho vật dẫn về mặt dẫn điện, là đại lượng nghịch đảo của điện trở. Điện cảm L đặc trưng cho hiện tượng tích phóng năng lượng từ trường của cuộn dây.

Kí hiệu điện cảm. Đơn vị của điện cảm là H (Henry). 1 mH = 10-3 H, 1 H = 10-6 H, 1 MH = 106 H Khi có dòng điện i chạy qua cuộn dây có w vòng dây, sẽ sinh ra từ thông móc vòng qua cuộn dây  = w. Điện cảm của cuộn dây được định nghĩa là L =   w i i Nếu dòng điện i biến thiên thì từ thông cũng biến thiên và theo định luật cảm ứng điện từ trong cuộn dây xuất hiện sức điện động tự cảm eL = - d   L di dt dt Điện áp trên cuộn dây: uL = - eL = L di dt Công suất trên cuộn dây: pL = uL. L di dt t t Năng lượng từ trường tích luỹ trong cuộn dây: W =  p L dt   Lidt  1 Li 2 o 0 2 1.

Phần tử điện dung. Điện dung C đặc trưng cho hiện tượng tích luỹ năng lượng điện trường trong tụ điện. Kí hiệu điện dung. Đơn vị của điện dung là Fara (F).

Khi đặt điện áp uC lên tụ điện có điện dung C thì tụ điện sẽ được nạp điện với điện tích q: q = C.uC Nếu điện áp uC biến thiên sẽ có dòng điện chuyển dịch qua tụ điện t 1 i = dq  d (CuC )  C duC từ đó suy ra uC = C 0 idt dt dt dt 13 Nếu tại thời điểm t = 0 mà tụ điện đã có điện tích ban đầu thì điện áp trên tụ t điện là: uC = 1  idt  u C (0) C0 Công suất trên tụ điện: Pc  u c i  Cuc duc dt Năng lượng tích luỹ trong điện trường của tụ điện. t u 1 WE   p c dt   Cuc duc  Cu 2 0 0 2 1. Phần tử nguồn. Nguồn điện áp đặc trưng cho khả năng tạo lên và duy trì một điện áp trên hai cực của nguồn.

Kí hiệu nguồn điện áp. Nguồn điện áp còn được biểu diễn bằng sức điện động e(t). Điện áp đầu cực u(t) sẽ bằng sức điện động :u(t) = e(t). Chiều e(t) từ điểm điện thế thấp đến điểm điện thế cao.

Chiều u(t) từ điểm điện thế cao đến điểm điện thế thấp, vì thế chiều điện áp đầu cực nguồn ngược với chiều sức điện động. b) Nguồn dòng điện j (t). Để tạo ra điện áp đặt vào mạch điện, người ta dùng các nguồn điện. Ví dụ: pin, acquy cung cấp các điện áp không đổi (theo thời gian), các máy phát điện xoay chiều cung cấp điện áp hình sin có tần số f = 50 Hz dùng trong công nghiệp và sinh hoạt.

Nguồn dòng điện đặc trưng cho khả năng của nguồn điện tạo lên và duy trì một dòng điện cung cấp cho mạch ngoài. Kí hiệu: bằng một vòng tròn với mũi tên kép. Kí hiệu nguồn dòng điện. Một phần tử thực của mạch điện có thể được mô hình gần đúng với một hay tập hợp nhiều phần tử lý tưởng được ghép nối với nhau để mô tả gần đúng hoạt động của phần tử thực tế.

Ví dụ: CR CL RC R LR L RL C LC Hình a) Hình b) Hình c) Hình 1. Kí hiệu phần tử thực của điện trở, cuộn dây và tụ điện.
