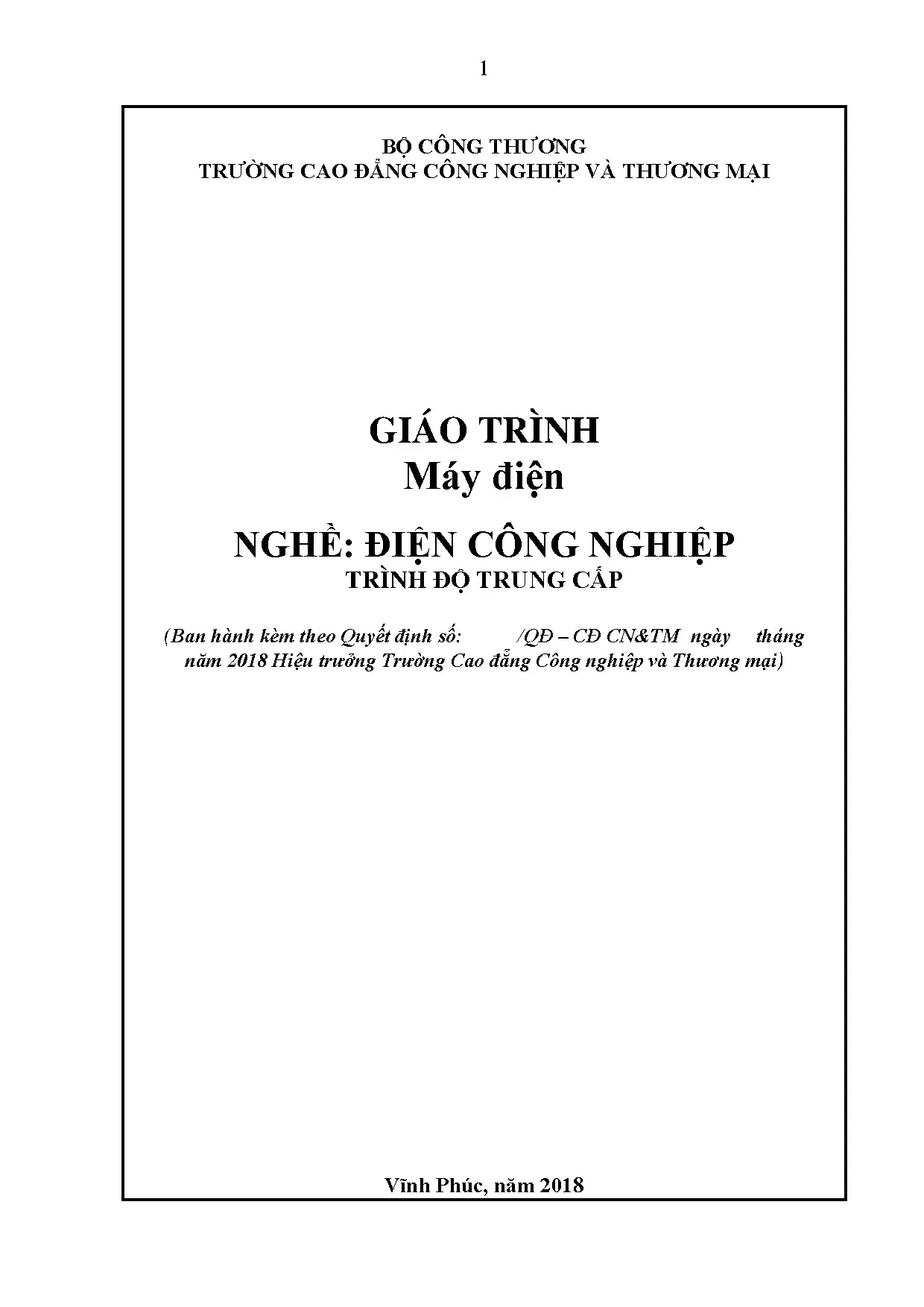

Giáo trình Máy điện 1 ngành Điện công nghiệp - Trường Cao đẳng CN&TM

Dưới đây là meta tags cho bài viết "Giáo trình máy điện 1 nghề điện công nghiệp cđ công nghiệp và thương mại" theo yêu cầu: { "ai_description": "Giáo trình

• Trường học: Trường Cao đẳng Công nghiệp và Thương mại
• Chuyên ngành: Điện công nghiệp
• Đề tài: Máy điện 1
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2018
• Địa điểm: Vĩnh Phúc

Tóm tắt

I. Tổng quan về giáo trình Máy Điện 1 ngành Điện Công Nghiệp

Giáo trình Máy Điện 1 là mô đun chuyên môn bắt buộc trong chương trình đào tạo trung cấp ngành Điện Công Nghiệp. Thời gian thực hiện 90 giờ, bao gồm 30 giờ lý thuyết và 56 giờ thực hành. Mô đun được bố trí vào học kỳ 3, kết hợp giữa lý thuyết và bài tập thực hành. Nội dung tập trung vào cấu tạo, nguyên lý hoạt động và ứng dụng của máy điện trong công nghiệp. Sinh viên sẽ nắm vững kiến thức nền tảng để làm việc với các thiết bị điện quay như máy biến áp và động cơ. Giáo trình cung cấp cơ sở lý thuyết và kỹ năng thực hành cần thiết cho công việc kỹ thuật điện.

1.1. Mục tiêu của mô đun Máy Điện 1

Mục tiêu kiến thức: Mô tả được cấu tạo, phân tích nguyên lý và vẽ sơ đồ khai triển dây quấn của máy biến áp, động cơ 1 pha và 3 pha. Mục tiêu kỹ năng: Sử dụng thành thạo dụng cụ quấn lại bộ dây stato động cơ 1 pha, 3 pha và máy biến áp công suất nhỏ theo số liệu có sẵn. Mục tiêu năng lực: Kiểm tra đấu dây máy biến áp, động cơ xoay chiều; vận hành máy đảm bảo kỹ thuật và an toàn lao động. Những mục tiêu này giúp học viên phát triển kỹ năng toàn diện.

1.2. Cấu trúc và nội dung chính của giáo trình

Giáo trình bao gồm 4 bài học chính. Bài mở đầu giới thiệu khái niệm chung về máy điện với 5 giờ (4 giờ lý thuyết, 1 giờ thực hành). Bài 1 về Máy Biến Áp dành 25 giờ (7 giờ lý thuyết, 17 giờ thực hành). Bài 2 về Động Cơ Điện Không Đồng Bộ Xoay Chiều 1 Pha dành 25 giờ (7 giờ lý thuyết, 17 giờ thực hành). Bài 3 về Động Cơ Điện Không Đồng Bộ Xoay Chiều 3 Pha dành 35 giờ (12 giờ lý thuyết, 21 giờ thực hành). Cấu trúc này đảm bảo cân bằng giữa lý thuyết và thực hành.

II. Phân tích nguyên lý cảm ứng điện từ và cấu tạo máy điện cơ bản

Máy điện hoạt động dựa trên nguyên lý cảm ứng điện từ - hiện tượng vật lý cơ bản. Cấu tạo gồm hai phần chính: mạch từ (lõi thép) và mạch điện (dây cuốn). Mạch từ tạo lập từ trường, mạch điện chứa cuộn dây tiếp nhận hoặc sinh ra từ trường. Sự biến thiên từ thông giữa các cuộn dây tạo ra cảm ứng điện từ. Nguyên lý này áp dụng cho cả máy phát (biến cơ năng thành điện năng) và động cơ (biến điện năng thành cơ năng). Hiểu rõ nguyên lý này là nền tảng để nắm vững hoạt động của tất cả thiết bị điện.

2.1. Định luật cảm ứng điện từ Faraday và định luật Lenz

Định luật cảm ứng điện từ Faraday phát biểu: Thế điện động cảm ứng trong một vòng dây bằng tốc độ thay đổi từ thông qua vòng đó. Độ lớn tỉ lệ với số vòng dây và tốc độ thay đổi từ thông. Định luật Lenz nêu rõ chiều của dòng cảm ứng luôn chống lại nguyên nhân gây ra nó. Trong máy điện, khi từ thông thay đổi, cuộn dây có xu hướng sinh ra dòng điện cảm ứng. Dòng này tạo ra từ trường phản kháng. Hai định luật này giải thích các hiện tượng cảm ứng điện từ trong máy.

2.2. Phân loại máy điện theo nguyên lý hoạt động và chức năng

Máy điện tĩnh làm việc dựa trên cảm ứng điện từ mà không có chuyển động tương đối giữa các cuộn dây. Máy điện quay hoạt động bằng sự quay tương đối của các bộ phận từ trường và cuộn dây. Máy điện tĩnh bao gồm máy biến áp, máy cân bằng điều áp. Máy điện quay bao gồm máy phát điện xoay chiều, động cơ xoay chiều, máy phát một chiều. Mỗi loại có đặc tính riêng phù hợp với ứng dụng cụ thể trong công nghiệp.

III. Giải pháp nội dung thực hành quấn dây và kiểm tra máy điện

Nội dung thực hành tập trung vào hai kỹ năng chính: quấn dây và kiểm tra. Kỹ năng quấn dây yêu cầu sử dụng thành thạo các dụng cụ chuyên dụng. Học viên quấn lại bộ dây stato động cơ 1 pha, 3 pha theo số liệu có sẵn. Quy trình đòi hỏi sự cẩn thận và kỹ năng tay nghề cao. Kiểm tra bao gồm kiểm tra cơ điện, đấu dây, cách điện. Các bài thực hành được thực hiện trực tiếp trên máy biến áp công suất nhỏ và động cơ điện. Thời gian thực hành 56 giờ chiếm phần lớn để đảm bảo học viên thành thạo kỹ năng cần thiết.

3.1. Kỹ năng quấn dây stato cho máy biến áp và động cơ điện

Quấn dây stato là kỹ năng core của ngành điện công nghiệp. Đầu tiên, học viên phải hiểu sơ đồ khai triển dây quấn và xác định số vòng từng phía. Dây được quấn theo quy trình: tính toán, chuẩn bị dây, quấn từng cuộn, ghép nối các cuộn lại. Công cụ sử dụng: máy quấn dây, kìm, cắt, thước đo. Mỗi cuộn phải được quấn đều, căn chỉnh chính xác. Dây cách điện phải bảo vệ các cuộn. Quy trình hoàn tất với nối dây và kiểm tra độ bền cơ học.

3.2. Kiểm tra đấu dây và vận hành an toàn máy điện

Kiểm tra đấu dây là bước quan trọng trước khi vận hành máy. Học viên phải kiểm tra từng đầu dây, đảm bảo đấu đúng theo sơ đồ kỹ thuật. Sử dụng megohm kế để đo cách điện giữa cuộn dây và vỏ máy. Kiểm tra cơ học: kiểm tra khớp, bánh răng, vòng bi. Vận hành máy tuân thủ quy tắc an toàn: kiểm tra trước khi chạy, bắt đầu từ tốc độ thấp, giám sát trong quá trình hoạt động. Dừng máy theo quy trình chuẩn. Bảo dưỡng định kỳ kéo dài tuổi thọ máy.

IV. Kết luận và ứng dụng thực tiễn giáo trình Máy Điện 1 công nghiệp

Giáo trình Máy Điện 1 cung cấp kiến thức nền tảng và kỹ năng thiết yếu cho kỹ sư điện công nghiệp. Nắm vững máy biến áp, động cơ 1 pha, 3 pha là yêu cầu cơ bản trong ngành. Kiến thức này trực tiếp ứng dụng trong các công việc: bảo dưỡng máy móc, khắc phục sự cố, thiết kế hệ thống điện nhỏ. Ngành công nghiệp cần nhân lực có kỹ năng quấn dây, kiểm tra và vận hành an toàn. Sinh viên học xong mô đun này có thể làm việc tại xưởng sản xuất, công ty điện lực, phòng sửa chữa máy. Kỹ năng thực hành được các nhà tuyển dụng ưa chuộng cao.

4.1. Ứng dụng kiến thức Máy Điện 1 trong các công việc thực tế

Máy biến áp được ứng dụng rộng rãi: thay đổi điện áp trong các trạm biến áp, cấp điện cho các tải khác nhau. Động cơ xoay chiều 1 pha dùng cho các máy công cụ nhỏ, máy khoan, máy mài. Động cơ 3 pha chính là loại cung cấp năng lượng chính cho các máy sản xuất lớn, máy nén, máy bơm. Kỹ sư điện phải biết chọn loại máy phù hợp, lắp đặt đúng, vận hành an toàn. Kiến thức về cấu tạo giúp nhanh chóng xác định và sửa chữa sự cố. Kỹ năng quấn dây cho phép tự sửa máy hỏng.

4.2. Tiếp tục học tập và phát triển chuyên môn sau mô đun

Sau Máy Điện 1, học viên tiếp tục học Máy Điện 2, tập trung vào các chủ đề nâng cao. Các mô đun liên quan: Điều khiển máy điện, Máy công cụ điện, Hệ thống điều khiển công nghiệp. Học viên có thể theo học các khóa chuyên sâu: Bảo dưỡng máy móc, Thiết kế mạch điều khiển, An toàn điện trong công nghiệp. Sinh viên giỏi có cơ hội lên cao đẳng, đại học. Kinh nghiệm thực hành từ mô đun này là nền tảng cho sự phát triển sự nghiệp.

Trích đoạn nội dung tài liệu

mở đầu: Khái niệm chung về máy 5 4 1 điện 2 Bài 1: Máy biến áp 25 7 17 1 3 Bài 2: Động cơ điện không đồng bộ 25 7 17 1 xoay chiều 1 pha 4 Bài 3: Động cơ điện không đồng bộ 35 12 21 2 xoay chiều 3 pha Cộng: 90 30 56 4 4 BÀI 1: KHÁI NIỆM CHUNG VỀ MÁY ĐIỆN Mục tiêu: - Phát biểu được các định luật điện từ trong máy điện - Phân tích được nguyên lý hoạt động của máy phát và động cơ điện - Giải thích được quá trình phát nóng và làm mát của máy - Phát huy tính tích cực, chủ động, cẩn thận trong công việc 1. Định nghĩa và phân loại máy điện 1. Định nghĩa Máy điện là thiết bị điện từ, nguyên lý làm việc dựa vào hiện tượng cảm ứng điện từ về cấu tạo gồm mạch từ ( lõi thép ) và mạch điện ( các dây cuốn), dùng để biến đổi dạng năng lượng như cơ năng thành điện năng (máy phát điện) hoặc ngược lại biến đổi điện năng thành cơ năng ( động cơ điện ), hoặc dùng để biến đổi thông số điện năng như biến đổi điện áp, dòng điện, tần số, số pha v.v… Máy điện là máy thường gặp nhiều trong công nghiệp, giao thông vận tải, sản xuất và đời sống. Máy điện có nhiều loại, và có nhiều cách phân loại khác nhau, ví dụ phân lọai theo công suất, theo cấu tạo, theo chức năng, theo dòng điện (xoay chiều, một chiều), theo nguyên lý làm việc v.v… Trong giáo trình này ta phân loại dựa vào nguyên lý biến đổi năng luợng như sau: 1.

Máy điện tĩnh Máy điện tĩnh làm việc dựa vào hiện tượng cảm ứng điện từ do sự biến thiên từ thông giữa các cuộn dây không có chuyển động tương đối với nhau. Máy điện tĩnh thường dùng để biến đổi thông số điện năng. Do tính chất thuận nghịch của các quy luật cảm ứng điện từ, quá trình biến đổi có tính thuận nghịch, ví dụ máy biến áp biến đổi hệ thống điện có thông số U1, f thành hệ thống điện có thông số U2, f hoặc ngược lại biến đổi hệ thống điện U2, f thành hệ thống điện có thông số U1, f ( Hình 1-1) 5 U1,f BA U2,f ~ ~ Hình 18-01-1 1. Máy điện có phần động (quay hoặc chuyển động thẳng) Nguyên lý làm việc dựa vào hiện tượng cảm ứng điện từ, lực điện từ, do từ trường và dòng điện của các cuộn dây có chuyển động tương đối với nhau gây ra.

Loại máy điện này thường dùng để biến đổi dạng năng lượng, ví dụ biến đổi điện năng thành cơ năng (động cơ điện) hoặc biến đổi cơ năng thành điện năng (máy phát điện). Quá trình biến đổi có tính thuận nghịch (hình MĐ-18-02) nghĩa là máy điện có thể làm việc ở chế độ máy phát điện hoắc động cơ điện. Hình 18-01-2 Trên Hình 18-01-3 vẽ sơ đồ phân loại các loại máy cơ điện cơ bản thường gặp. 6 Máy điện Máy điện tĩnh Máy điện có phần động Máy điện xoay chiều Máy điện một chiều Máy không Máy đồng đồng bộ bộ Máy Động Máy Động Máy Động Máy biến cơ phát cơ phát cơ phát áp không không đồng đồng một một đồng bộ đồng bộ bộ bộ chiều chiều Hình 18-01-3 Sơ đồ phân loại các máy điện 2.

Các định luật điện từ dùng trong máy điện Mục tiêu: - Hiểu được nội dung các định luật điện từ dùng trong máy điện - Vận dụng các định luật vào phân tích nguyên lý hoạt động của máy điện Nguyên lý làm việc của tất cả các máy điện đều dựa trên cơ sở hai định luật cảm ứng điện từ và lực điện từ. Khi tính toán mạch từ người ta sử dụng định luật dòng điện toàn phần. Các định luật này đã được trình bày trong giáo trình vật lý, ở đây chỉ nêu lại những điểm cần thiết, áp dụng cho nghiên cứu máy điện 7 2. Định luật cảm ứng điện từ 2.

Trường hợp từ thông  biến thiên xuyên qua vòng dây Khi từ thông  biến thiên xuyên qua vòng dây dẫn, trong vòng dây sẽ cảm ứng sức điện động. Nếu chọn chiều sức điện động cảm ứng phù hợp với chiều quay của từ thông theo quy tắc vặn nút chai (Hình 18-01-4), sức điện động cảm ứng trong một vòng dây, được viết theo công thức Masxscxoen như sau: d e=- (1-1) dt 2 Hình 18-01-4 Dấu  trên Hình 18-01-4 chỉ chiều  đi từ độc giả vào trong giấy. Nếu cuộn dây có w vòng, sức điện động cảm ứng của cuộn dây sẽ là: wd  d e=- =- (1-2) dt dt Trong đó  = w  gọi là từ thông móc vòng của cuộn dây. Trong các công thức (1- 1), (1-2) từ thông đó bằng Wb (Webe), sức điện động đo bằng V.2 Trường hợp thanh dẫn chuyển động trong từ trường.

Thanh dẫn chuyển động thẳng góc với đường sức từ trường (đó là trường hợp thương gặp trong máy phát điện) trong thanh dẫn sẽ cảm ứng sức điện động e, có trị số là: e = Blv (1-3) Trong đó: B: Cường độ từ cảm đo bằng T (Tesla). l: Chiều dài hiệu dụng của thanh dẫn (phần thanh dẫn nằm trong từ trường) đo bằng m 8 v: Tốc độ thanh dẫn đo bằng m/s. Chiều của sức điện động cảm ứng được xác định theo quy tắc bàn tay phải (Hình 18-01-5). Định luật lực điện từ.

Khi thanh dẫn mang dòng điện đặt thẳng góc với đường sức từ trường (đó là trường hợp thường gặp trong động cơ điện), thanh dẫn sẽ chịu một lực điện từ tác dụng, có trị số là: F = Bil (1-4) Trong đó: B - Cường độ từ cảm đo bằng T i- Dòng điện đo bằng A l- Chiều dài hiệu dụng thanh dẫn đo bằng m F- Lực điện từ đo bằng N (Niutơn) Chiều lực điện từ xác định theo quy tắc bàn tay trái (Hình 18-01-6). Định luật mạch từ. Tính toán mạch từ.1 Định luật mạch từ. Lõi thép của máy điện là mạch từ.

Mạch từ là mạch khép kín dùng để dẫn từ thông. Hình 18-01-7 là mạch từ đơn giản: mạch từ đồng nhất làm bằng thép kỹ thuật điện, và có một dây quấn. Định luật dòng điện toàn phần  Hdl = i, áp dụng vào mạch từ hình 1.7, được viết như sau: Hl = Wi (1-5) Hình 18-01-7 Trong đó: H- Cường độ từ trường trong mạch từ đo bằng Am l- Chiều dài trung bình của mạch từ đo bằng m. 10 W- Số vòng dây của cuộn dây.

Dòng điện i tạo ra từ thông cho mạch từ, gọi là dòng điện từ hóa. Tích số Wi được gọi là sức từ động. Hl được gọi là từ áp rơi trong mạch từ. Đối với mạch từ gồm nhiều cuộn dây và nhiều đoạn khác nhau (các đoạn làm bằng vật liệu khác nhau, hoặc tiết diện khác nhau) ví dụ Hình 18-01-8, thì định luật mạch từ viết là: Hình 18-01-8 H1l1 + H2l2 = W1i1 + W2i2.

(1-6) Trong đó: H1, H2- Tương ứng là đường cường độ từ trường trong đoạn 1,2. l1, l2- chiều dài trung bình đoạn 1,2 i1W1, i2W2- Sức từ động dây quấn 1,2. có dấu - trước W2i2 vì chiều dòng điện i2 không phù hợp với chiều từ thông đã chọn theo quy tắc vặn nút chai. Một cách tổng quát định luật mạch từ được viết: n n  H l = W i k 1 k k l 1 11 (1-7) Trong đó, dòng điện i1 nào có chiều phù hợp với chiều  đã chọn theo quy tắc vặn nút chai sẽ mang dấu dương, không phù hợp sẽ mang dấu âm.

11 k- Chỉ số tên đoạn mạch từ l- Chỉ số tên cuộn dây dòng điện. Tính toán mạch từ. Việc tính toán mạch từ thường gặp hai loại bài toán: - Bài toán thuận: Cho biết từ thông, tính dòng điện từ hóa (hoặc số vòng dây) để sinh ra từ thông ấy. Việc giải bài toán này thường được tiến hành như sau: Ví dụ: Cho mạch từ không phân nhánh như Hình 18-01-8, từ thông ở các đoạn đều giống nhau, do đó cường độ từ cảm của mỗi dòng điện mạch ấy là:   B1 = ; B2 = (1-8) S1 S2 S1, S2- tiết diện đoạn mạch từ 1,2.

Từ trị số cường độ từ cảm B ở từng đoạn mạch, ta tính cường độ từ trường H tương ứng với mỗi đoạn mạch ấy như sau: Đối với đoạn mạch 2 là kẽ không khí, từ trị số cường độ từ cảm B 2, ta tính cường độ từ trường H2 như sau: B2 H2 = (1-9) o Đối với đoạn mạch từ là vật liệu sắt từ, ta phải tra đường cong từ hóa (hoặc bảng) đối với các loại từ thép. Từ trị số B ta tra ra trị số H tương ứng. Sau đó ta tìm tổng Hklk = H1l1 + H2l2. - Bài toán ngược: Cho biết dòng điện, cần tính từ thông.

Loại bài toán này phức tạp hơn, thường dùng phương pháp dò hoặc các phương pháp nói trong chương mạch phi tuyến 3. Sơ lược về vật liệu chế tạo máy điện Mục tiêu: - Phân loại được các vật liệu chế tạo máy điện - Hiểu được cấu tạo và cách lựa chọn vật liệu chế tạo máy điện 12 Vật liệu chế tạo máy điện gồm: vật liệu dẫn điện, vật liệu dẫn từ, vật liệu cách điện, vật liệu kết cấu. Vật liệu dẫn điện. Vật liệu dẫn điện dùng để chế tạo các bộ phận dẫn điện.

Bộ phận dẫn điện dùng trong máy điện tốt nhất là đồng vì chúng không đắt lắm và có điện trở suất nhỏ. Ngoài ra còn dùng nhôm và các hợp kim khác nhau như đồng thau, đồng phốt pho. Để chế tạo dây quấn ta thường dùng đồng và thứ yếu hơn là nhôm. Dây đồng và dây nhôm được chế tạo theo tiết diện tròn hoặc chữ nhật, có bọc cách điện khác nhau như sợi vải, sợi thủy tinh, giấy, nhựa hóa học, sơn êmay.

Với các máy điện công suất nhỏ và trung bình, điện áp dưới 700V thường dùng êmay vì lớp cách điện của dây mỏng, đạt độ bền yêu cầu. Đối với các bộ phận khác nhau như vành đổi chiều, lồng sóc hoặc vành trượt, ngoài đồng, nhôm, người ta còn dùng các hợp kim của đồng hoặc nhôm, hoặc có chỗ còn dùng cả thép để tăng độ bền cơ học và giảm kim loại màu. Vật liệu dẫn từ. Vật liệu dẫn từ dùng để chế tạo các bộ phận của mạch từ, người ta dùng các vật liệu sắt từ để làm mạch từ: thép lá thường, thép đúc, thép rèn.

Gang ít khi được dùng, vì dẫn từ không tốt lắm. Ở ngoài mạch từ có từ thông biến đổi với tần số 50H z thường dùng thép lá kỹ thuật điện dày 0,35 - 0,5mm, trong thành phần thép có từ 2-5% Si (để tăng điện trở của thép, giảm vòng điện xoáy). Ở tần số cao hơn, dùng thép lá kỹ thuật điện dày 0,1 - 0,2mm.
