Tổng quan về giáo trình

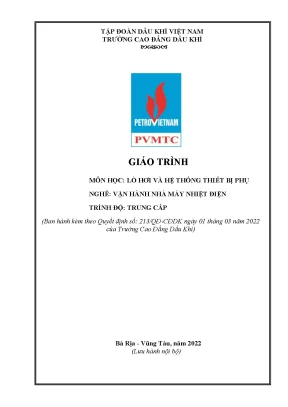

Giáo trình Lò hơi và Hệ thống Thiết bị phụ (Mã môn học: ELEO54031) được biên soạn bởi nhóm tác giả Ninh Trọng Tuấn và Nguyễn Xuân Thịnh, ban hành theo Quyết định số 213/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam). Tài liệu được thiết kế với thời lượng đào tạo 75 giờ (bao gồm 42 giờ lý thuyết, 29 giờ thực hành/thảo luận/bài tập và 4 giờ kiểm tra), tương đương 04 tín chỉ học tập.

Trong khung chương trình đào tạo nghề Vận hành nhà máy nhiệt điện (trình độ Trung cấp và Cao đẳng), môn học này giữ vị trí học phần chuyên môn nghề bắt buộc. Môn học liên kết trực tiếp giữa khối kiến thức cơ sở ngành (như Điện kỹ thuật cơ bản, Đo lường điện, Tổng quan về nhà máy nhiệt điện) với các học phần thực hành chuyên sâu giai đoạn sau (như Vận hành lò hơi và hệ thống thiết bị phụ 1 và Thực tập sản xuất).

Về mục tiêu học tập (learning outcomes), giáo trình trang bị cho người học hệ thống kiến thức toàn diện về:

  • Chức năng, nhiệm vụ, phân loại và cấu tạo chi tiết của lò hơi cùng các hệ thống thiết bị phụ trợ trong nhà máy nhiệt điện;
  • Nguyên lý làm việc của từng phần tử trao đổi nhiệt, bao hơi, đường khói thải, đường thải xỉ và các hệ thống phụ trợ liên quan;
  • Nhận diện các sự cố vận hành thường gặp trên thiết bị nhiệt và phương pháp xử lý sự cố kỹ thuật;
  • Rèn luyện năng lực tự chủ, tác phong làm việc ngăn nắp, cẩn trọng, chính xác và tuân thủ kỷ luật an toàn lao động trong môi trường nhà máy nhiệt điện.

Cấu trúc giáo trình được tổ chức thành 7 chương nối tiếp logic, tiếp cận từ tổng quan chu trình nhiệt động, tính chất nhiên liệu và quá trình cháy, đi sâu vào cấu tạo các cụm bề mặt trao đổi nhiệt, bao hơi, hệ thống xử lý phát thải khói/xỉ, trước khi tích hợp toàn bộ các hệ thống phụ trợ trong không gian nhà máy nhiệt điện đốt than. Điểm đặc thù của tài liệu là phương pháp trình bày kỹ thuật mô tả trực quan, kết hợp hệ thống sơ đồ nhiệt động lực học, bản vẽ kỹ thuật chi tiết và các dữ liệu vận hành từ các tổ máy nhiệt điện than thực tế công suất 600MW.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình phân bổ dung lượng học tập qua 7 chương trọng tâm:

  • Chương 1: Khái quát chung về lò hơi (8 giờ lý thuyết): Giới thiệu định nghĩa lò hơi là hệ thống trao đổi nhiệt chuyển hóa nhiệt năng thành thế năng của dòng hơi nước áp suất cao; phân loại lò hơi theo sản lượng (dưới 20 t/h, 20–75 t/h, trên 75 t/h), theo thông số hơi (hạ áp, trung áp, cao áp, cận tới hạn và siêu tới hạn trên 210 bar), theo phương thức tuần hoàn (tuần hoàn tự nhiên, cưỡng bức, trực lưu) và phân loại theo buồng đốt (ghi lò, than phun, tầng sôi). Chương này thiết lập phương trình cân bằng nhiệt lượng môi chất hấp thụ trong chu trình sinh hơi: $$Q_{mc} = [i''{hn} - i'{hn}] + [i_s - i''{hn} + rx] + [r(1-x) + (i''{qn} - i'{qn})] = i''{qn} - i'{qn} + i_s + r - i'{hn}$$
  • Chương 2: Nhiên liệu và quá trình cháy trong lò hơi (6 giờ lý thuyết, 1 giờ kiểm tra): Phân tích các loại nhiên liệu rắn, lỏng, khí và nhiên liệu phân hạch hạt nhân. Xác lập công thức tính thành phần khối lượng của mẫu nhiên liệu làm việc: $$C^{lv} + H^{lv} + S_c^{lv} + N^{lv} + O^{lv} + A^{lv} + W^{lv} = 100%$$ Nghiên cứu đặc tính công nghệ gồm độ ẩm ($W$), chất bốc ($V$), độ tro ($A$), cốc và nhiệt trị ($Q^{lv}c, Q^{lv}t$). Trình bày các phản ứng cháy hóa học của $C, H_2, S$, phương pháp tính thể tích không khí lý thuyết ($V^0{kk}$), không khí thực tế ($V{kk}$) và hệ số không khí thừa $\alpha = V_{kk} / V^0_{kk} > 1$ (với buồng lửa than phun $\alpha = 1.05 \div 1.2$; buồng lửa ghi $\alpha = 1.3 \div 1.5$).
  • Chương 3: Các bộ trao đổi nhiệt (7 giờ lý thuyết, 7 giờ thực hành): Khảo sát toàn diện các bề mặt truyền nhiệt bức xạ, đối lưu và hỗn hợp. Phân tích cấu trúc tường dàn ống sinh hơi kiểu mành hàn kín (membrane wall); công thức tính chiều dày yêu cầu vách ống $t = \frac{p \cdot d}{200S + p} + 0.05d + \alpha$ dựa trên ứng suất căng cho phép $[S]$ của vật liệu thép hợp kim ở nhiệt độ cao. Khảo sát cấu tạo bộ quá nhiệt đối lưu/bức xạ/nửa bức xạ, bộ quá nhiệt trung gian, bộ hâm nước bằng gang/ống xoắn thép và bộ sấy không khí (dạng hồi nhiệt trục đứng Ljungstrom). Phân tích hai hệ thống điều chỉnh nhiệt độ hơi: hệ thống tái tuần hoàn khói và hệ thống giảm ôn kiểu phun tia nước cấp qua ống Venturi.
  • Chương 4: Bao hơi (5 giờ lý thuyết, 4 giờ thực hành, 1 giờ kiểm tra): Cấu tạo vỏ bao hơi chịu áp lực cao, nguyên lý làm việc của quá trình tách hơi ra khỏi nước và các cơ cấu phân ly cơ học, bộ gom rửa hơi nước bão hòa.
  • Chương 5: Hệ thống khói thoát và hệ thống thải xỉ (8 giờ lý thuyết, 4 giờ thực hành): Sơ đồ nguyên lý đường dẫn khói; công nghệ lọc bụi tĩnh điện (ESP) ba tầng điện cực, máy thổi bụi thò thụt loại dài, thiết bị lọc bụi ướt Piso-Antony và ống Venturi; hệ thống khử lưu huỳnh (FGD) tạo thạch cao ($CaSO_4$); hệ thống khử oxit nitơ ($NO_x$); cơ cấu thải tro xỉ ướt bằng máng cào và hệ thống thải xỉ thủy lực.
  • Chương 6: Tổng quan về hệ thống thiết bị phụ lò hơi trong nhà máy nhiệt điện (2 giờ lý thuyết): Sơ đồ liên kết không gian và mặt bằng bố trí các thiết bị phụ trợ tại tổ máy nhiệt điện than 600MW (điển hình như Nhà máy Nhiệt điện Vũng Áng 1).
  • Chương 7: Các hệ thống cơ bản (6 giờ lý thuyết, 14 giờ thực hành, 2 giờ kiểm tra): Cấu tạo và nguyên lý của 4 phân hệ phụ trợ nòng cốt gồm: Hệ thống nước cấp (bơm cấp nước, bồn khử khí nhiệt học); Hệ thống xử lý nước và hơi (bình trao đổi ion kation/anion, thiết bị làm mềm nước bằng nhiệt); Hệ thống cấp gió (quạt gió, quạt khói, kênh dẫn gió); Hệ thống nhiên liệu (sơ đồ cung cấp dầu FO/DO và sơ đồ hệ thống nghiền than, cấp bột than vào vòi phun).

Progression logic của giáo trình đi từ việc xây dựng bản chất nhiệt động và chu trình biến đổi pha của nước - hơi tại buồng lửa trung tâm, tiếp cận chi tiết cấu tạo cơ khí của từng bề mặt nhận nhiệt, sau đó mở rộng sang các hệ thống xử lý môi trường và mạng lưới phụ trợ điều khiển dòng môi chất.

flowchart TD
    A["Chương 1: Tổng quan lò hơi & Chu trình nhiệt"] --> B["Chương 2: Nhiên liệu & Quá trình cháy"]
    B --> C["Chương 3 & 4: Bộ trao đổi nhiệt & Bao hơi"]
    C --> D["Chương 5: Hệ thống xử lý khói & Thải xỉ"]
    D --> E["Chương 6 & 7: Tích hợp hệ thống thiết bị phụ & Vận hành phụ trợ"]

Kiến thức nền tảng được xây dựng

  • Fundamental theories (Lý thuyết nền tảng): Lý thuyết truyền nhiệt (dẫn nhiệt qua vách kim loại, đối lưu cưỡng bức trong ống xoắn, bức xạ ngọn lửa trong buồng đốt); Nhiệt động lực học kỹ thuật về quá trình hóa hơi đẳng áp, entanpi của nước sôi, nhiệt ẩn hóa hơi ($r$) và trạng thái hơi quá nhiệt.
  • Core principles (Nguyên lý cốt lõi): Nguyên lý tuần hoàn tự nhiên dựa trên chênh lệch khối lượng riêng giữa cột nước trong ống xuống (bên ngoài vách lò) và hỗn hợp hơi-nước trong dàn ống sinh hơi (bên trong buồng lửa); nguyên lý cháy hoàn toàn và không hoàn toàn của các đơn chất $C, H, S$; nguyên lý trao đổi ion làm mềm nước cấp.
  • Essential frameworks (Khung kỹ thuật định lượng): Khung cân bằng nhiệt lò hơi, phương pháp tính lượng không khí và sản phẩm cháy ($RO_2 = V_{CO_2} + V_{SO_2}$), tiêu chuẩn tính toán độ bền cơ học ống chịu áp lực theo giới hạn bền kéo, giới hạn đàn hồi và độ dão ứng suất vật liệu trong 100.000 giờ làm việc.

Kỹ năng phát triển

  • Technical skills (Kỹ năng kỹ thuật): Kỹ năng tính toán thành phần làm việc của nhiên liệu, thể tích không khí cấp lò và lượng nhiệt hấp thụ; kỹ năng phân tích thông số áp suất, nhiệt độ, lưu lượng trên sơ đồ đo lường lò hơi; kỹ năng nhận diện cấu trúc ống hàn gờ, ống trơn và các dạng mối ghép ống góp.
  • Analytical skills (Kỹ năng phân tích): Phân tích và chẩn đoán nguyên nhân cháy không hoàn toàn thông qua nồng độ khí $CO, RO_2$ và hệ số $\alpha$; đánh giá hiện tượng xỉ bám vách ống dựa trên nhiệt độ nóng chảy của tro ($1200^\circ\text{C} \div 1425^\circ\text{C}$); phân tích hiệu quả điều chỉnh nhiệt độ hơi bằng tái tuần hoàn khói so với phun nước giảm ôn.
  • Practical competencies (Năng lực thực hành chuyên môn): Kỹ năng đọc hiểu bản vẽ công nghệ nhà máy nhiệt điện (P&ID); quy trình vận hành và kiểm tra tình trạng làm việc của bơm nước cấp, bồn khử khí, quạt gió, máy thổi bụi và hệ thống cấp than nghiền.

Phương pháp giảng dạy và học tập

Giáo trình Lò hơi và Hệ thống Thiết bị phụ xác định khung phương pháp sư phạm tích cực, định hướng kết hợp giữa lý thuyết chuyên môn và phân tích hệ thống thực tế:

  • Pedagogical approach (Cách tiếp cận sư phạm): Giảng viên sử dụng phương pháp diễn giảng tích hợp vấn đáp và dạy học giải quyết vấn đề (problem-based learning). Lý thuyết cấu tạo và nguyên lý được minh họa trực quan thông qua máy chiếu, video mô phỏng nguyên lý làm việc của dòng môi chất, bản vẽ kết cấu và phim ảnh kỹ thuật về thiết bị nhiệt điện.
  • Bài tập và case studies: Học sinh thực hiện các bài tập tính toán định lượng về cân bằng vật chất của quá trình cháy (tính lượng oxy lý thuyết, không khí thực tế cho mẫu than antraxít, than đá hoặc dầu FO); giải quyết tình huống kỹ thuật về thay đổi hệ số không khí thừa $\alpha$, sự cố đóng cáu cặn bề mặt truyền nhiệt hoặc phương án phân phối tải nhiệt giữa các cụm quá nhiệt bức xạ và đối lưu.
  • Practical exercises (Bài tập thực hành): Bố trí 29 giờ thực hành, bài tập và thảo luận nhóm, tập trung tại Chương 3 (7 giờ), Chương 4 (4 giờ), Chương 5 (4 giờ) và Chương 7 (14 giờ). Nội dung thực hành bao gồm đọc bản vẽ hệ thống trao đổi nhiệt, phân tích sơ đồ bẫy xỉ, sơ đồ hệ thống xử lý nước khử khoáng kation/anion và hệ thống tuần hoàn cấp dầu đốt lò.
  • Assessment methods (Phương pháp đánh giá): Quy trình kiểm tra, đánh giá người học được chuẩn hóa theo ba thành phần:
    • Kiểm tra thường xuyên: 02 bài (vấn đáp trong giờ học, kiểm tra viết dưới 30 phút, chấm điểm bài tập hoặc kiểm tra thao tác thực hành).
    • Kiểm tra định kỳ: 04 bài kiểm tra viết hoặc thực hành bài tập thời lượng 45–60 phút:
      • Bài 1 (Lý thuyết): Nội dung Chương 1 và Chương 2.
      • Bài 2 (Lý thuyết): Nội dung Chương 3 và Chương 4.
      • Bài 3 (Lý thuyết): Nội dung Chương 5, Chương 6 và Chương 7.
      • Bài 4 (Thực hành bài tập): Bài tập tính toán và sơ đồ thuộc Chương 5, Chương 6 và Chương 7.
    • Thi kết thúc môn học: 01 bài thi lý thuyết tổng hợp, thời lượng 45–60 phút.
  • Self-study guidelines (Hướng dẫn tự học): Người học phải chủ động đọc trước nội dung giáo trình trước khi lên lớp, hoàn thành các phiếu học tập cá nhân, nghiên cứu các câu hỏi củng cố ở cuối mỗi chương và tham gia thảo luận nhóm theo các chủ đề được giao.

Điểm nổi bật và cập nhật

Giáo trình phản ánh các đặc tính công nghệ chế tạo và cấu trúc thiết bị nhiệt điện công nghiệp:

  • Cập nhật công nghệ kết cấu vách lò hơi: Phân tích chi tiết bước chuyển biến kỹ thuật từ hệ thống xếp ống rời sát nhau sang hệ thống tường ống hàn toàn bộ (tường mành hàn kín - membrane wall). Kết cấu này tăng cường độ bền cơ học, chống lọt khí lạnh tuyệt đối, giảm trọng lượng thể tích nước trong ống, cho phép gia công chế tạo sẵn từng panel tại nhà máy và rút ngắn thời gian lắp đặt tại công trường.
  • Phân tích công nghệ lò hơi công suất lớn: Giáo trình đưa vào nghiên cứu các thông số kỹ thuật và sơ đồ bố trí của tổ máy lò hơi than phun công suất 600MW (như cụm thiết bị tại Nhà máy Nhiệt điện Vũng Áng 1), bao gồm thông số cận tới hạn và siêu tới hạn với nhiệt độ hơi quá nhiệt lên tới $565^\circ\text{C} \div 570^\circ\text{C}$, áp lực hơi trên 140 bar đến 280 bar.
  • Tích hợp các hệ thống xử lý phát thải khói hiện đại: Tài liệu cập nhật các giải pháp bảo vệ môi trường trong nhà máy nhiệt điện than hiện nay, bao gồm hệ thống khử bụi tĩnh điện ba tầng bản cực, thiết bị rửa khí ướt dạng sủi bọt/Venturi, hệ thống khử oxit nitơ ($NO_x$) và công nghệ khử lưu huỳnh (FGD) phản ứng ướt thu hồi phụ phẩm thạch cao.
  • Tính thực tiễn và liên kết công nghiệp: Các sơ đồ nguyên lý trong giáo trình (sơ đồ bộ sấy không khí quay Ljungstrom trục đứng lò 660MW, sơ đồ bồn khử khí nhiệt, hệ thống nghiền than cấp vòi phun, hệ thống thải xỉ máng cào và thải xỉ thủy lực) được trích xuất từ các dây chuyền vận hành thực tế của ngành năng lượng và dầu khí Việt Nam.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên đào tạo nghề: Tài liệu được biên soạn phục vụ trực tiếp cho học sinh, sinh viên hệ Trung cấp và Cao đẳng thuộc chuyên ngành Vận hành nhà máy nhiệt điện.
  • Điều kiện tiên quyết (Prerequisites): Trước khi tiếp cận môn học này, người học cần hoàn thành khối kiến thức cơ sở ngành trong chương trình đào tạo bao gồm:
    • Mạch điện cơ bản (ELEI52033)
    • An toàn điện (ELET5201)
    • Điện kỹ thuật cơ bản (ELEO53012)
    • Đo lường điện (ELEI53115)
    • Khí cụ điện (ELET52116)
    • Tổng quan về nhà máy nhiệt điện (ELEO52056)
  • Giảng viên chuyên ngành: Giáo trình là căn cứ để giảng viên thiết kế kế hoạch bài dạy, giáo án lý thuyết, biên soạn phiếu học tập, xây dựng ngân hàng đề kiểm tra định kỳ 45–60 phút và đề thi kết thúc học phần theo chuẩn đầu ra của Nhà trường.
  • Cán bộ kỹ thuật và tự học: Tài liệu đóng vai trò tài liệu kỹ thuật tham khảo cho kỹ thuật viên, công nhân vận hành thiết bị nhiệt, nhân viên bảo trì lò hơi công nghiệp và trạm phát điện nhiệt năng tại các nhà máy xí nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được thiết kế chuyên biệt cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng nghề Vận hành nhà máy nhiệt điện tại Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp đào tạo ngành công nghệ nhiệt - điện; đồng thời phù hợp cho kỹ thuật viên vận hành trạm hơi công nghiệp.

2. Cần kiến thức nền nào để học giáo trình này?

Người học cần nắm vững kiến thức vật lý đại cương (phần nhiệt học, cơ học chất lưu), hóa học cơ bản (phản ứng cháy của các chất) và hoàn thành các môn học tiên quyết về điện kỹ thuật, an toàn điện, thiết bị đo lường điện và kiến thức tổng quan về sơ đồ nguyên lý nhà máy nhiệt điện.

3. Điểm khác biệt của giáo trình này so với các tài liệu nhiệt động học thông thường?

Giáo trình không thuần túy trình bày lý thuyết nhiệt mà tập trung trực tiếp vào cấu tạo cơ khí, sơ đồ công nghệ và nguyên lý vận hành chi tiết của các thiết bị thực tế trong nhà máy nhiệt điện than (bao gồm kết cấu màng hàn tường lò, bộ quá nhiệt trung gian, bộ sấy không khí quay Ljungstrom, bồn khử khí, hệ thống thải xỉ và xử lý khói thải).

4. Làm sao để tự học và nắm bắt nội dung giáo trình hiệu quả?

Người học nên kết hợp đọc nội dung lý thuyết với việc giải các bài tập củng cố trắc nghiệm và tự luận ở cuối mỗi chương; rèn luyện kỹ năng đọc hiểu sơ đồ công nghệ (P&ID), tra cứu thông số entanpi môi chất tại các điểm nút chu trình và chủ động đối chiếu lý thuyết với mô hình mô phỏng thực tế.

5. Có những tài liệu tham khảo bổ trợ nào đi kèm?

Giáo trình trích dẫn và khuyến nghị người học tham khảo 3 nguồn học liệu chuyên ngành bổ trợ:

  1. Giáo trình Kỹ thuật nhiệt – PGS.TS. Nguyễn Bốn, PGS.TS. Hoàng Ngọc Đồng.
  2. Giáo trình Lò hơi – PGS.TS. Hoàng Ngọc Đồng.
  3. Bài giảng Nồi hơi – Trường Đại học Hàng hải Việt Nam.

Kết luận

Giáo trình Lò hơi và Hệ thống Thiết bị phụ (Trường Cao đẳng Dầu khí, 2022) cung cấp hệ thống hóa toàn diện về cơ sở lý thuyết nhiệt, công nghệ quá trình cháy, cấu trúc bề mặt trao đổi nhiệt và các phân hệ phụ trợ nòng cốt của lò hơi nhà máy nhiệt điện.

Về lộ trình học tập khuyến nghị, học viên sau khi hoàn thành học phần lý thuyết này (ELEO54031) sẽ có đủ nền tảng chuyên môn để học tiếp các mô đun chuyên sâu: Tua-bin hơi và hệ thống thiết bị phụ (ELEO54059), Vận hành lò hơi và hệ thống thiết bị phụ 1 (ELEO55160, 135 giờ) và hoàn thành học phần Thực tập sản xuất (ELET54153, 180 giờ) tại các nhà máy nhiệt điện.

Người học cần khai thác đồng thời các tài liệu tham khảo bổ trợ của PGS.TS. Nguyễn Bốn và PGS.TS. Hoàng Ngọc Đồng để mở rộng năng lực tính toán nhiệt động và phân tích chuyên sâu các sự cố nhiệt lực trong thực tiễn vận hành công nghiệp.
