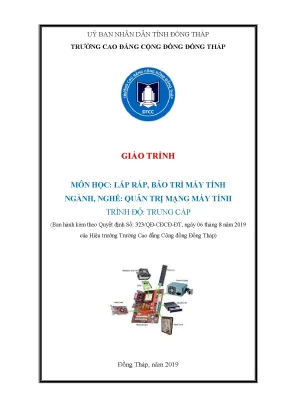

GIÁO TRÌNH MÔN HỌC: LẮP RÁP, BẢO TRÌ MÁY TÍNH (MÃ MÔN HỌC: MH15)

Tổng quan về giáo trình

Giáo trình Môn học: Lắp ráp, bảo trì máy tính (Mã môn học: MH15) là tài liệu đào tạo chuyên môn thuộc ngành Quản trị mạng máy tính ở trình độ Trung cấp, được ban hành theo Quyết định số 323/QĐ-CĐCĐ-ĐT ngày 06 tháng 8 năm 2019 của Hiệu trưởng Trường Cao đẳng Cộng đồng Đồng Tháp, do tác giả Trần Đức Huân đảm nhiệm vai trò chủ biên.

Trong chương trình đào tạo, môn học được bố trí giảng dạy sau khi người học đã hoàn thành môn Tin học và môn Tin học ứng dụng. Tổng quỹ thời gian thực hiện môn học là 65 giờ, bao gồm 25 giờ giảng dạy lý thuyết, 38 giờ thực hành, thí nghiệm, thảo luận, bài tập và 2 giờ dành cho công tác kiểm tra định kỳ.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện cụ thể:

  • Kiến thức: Cung cấp hiểu biết hệ thống về thông số kỹ thuật của các linh kiện phần cứng; nguyên lý hoạt động của khối Xử lý, khối Bộ nhớ, khối Nhập/Xuất; quy trình cài đặt hệ điều hành, trình điều khiển (driver), phần mềm ứng dụng; cơ chế phòng chống virus và phương pháp phục hồi dữ liệu.
  • Kỹ năng: Hình thành năng lực lắp ráp hoàn chỉnh một máy tính cá nhân (PC); cấu hình thông số hệ thống trong BIOS/CMOS; cài đặt và cấu hình thiết bị ngoại vi (máy in, máy scan); chẩn đoán, xử lý sự cố phần cứng, phần mềm và đưa ra giải pháp tư vấn lựa chọn cấu hình máy tính phù hợp với nhu cầu sử dụng.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tác phong làm việc cẩn thận, chính xác khi thao tác cơ khí với linh kiện điện tử và trách nhiệm đối với dữ liệu hệ thống.

Cấu trúc giáo trình tiếp cận theo mô hình kết hợp chặt chẽ giữa lý thuyết kỹ thuật và thao tác thực hành, lấy cấu trúc phần cứng máy tính thực tế làm trục phát triển nội dung, đi kèm sơ đồ mạch khối, bảng thông số và các quy trình xử lý mã lỗi cụ thể.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giảng dạy 65 giờ của môn học được phân bổ thành 12 bài/chương mục, tích hợp trong 4 phần nội dung lớn:

  1. Phần cứng và Quy trình lắp ráp (Chương 1): Khảo sát chi tiết các chuẩn kích thước vỏ máy (Case AT, Full-size ATX 305x244mm, Mini ATX, Micro ATX) và bộ nguồn; cấu trúc bo mạch chủ (Mainboard) với Chipset cầu Bắc (North Bridge quản lý VGA, RAM) và Chipset cầu Nam (South Bridge quản lý ATA/SATA, LAN, Audio, USB, BIOS, chip SIO); các chuẩn đế cắm CPU (Intel Socket 775, 771, 1366, 1156, 1155 Sandy Bridge; AMD Socket AM2, AM2+, AM3, G34, C32; Server Socket 1248, 1567); công nghệ bộ nhớ (SRAM, DRAM, SDRAM, DDR, DDR2, DDR3); chuẩn giao tiếp lưu trữ IDE, SATA II (3 Gbit/s), SATA III (6 Gbit/s); quy trình tháo lắp máy vi tính và hướng dẫn xử lý 9 sự cố khởi động cơ bản (như mã lỗi 305, lỗi màn hình nhòe, đèn ổ mềm sáng liên tục, sự cố tiếng bip).
  2. Cấu hình BIOS/CMOS và Cài đặt Hệ điều hành (Chương 2): Khảo sát cấu trúc ROM BIOS, bộ nhớ RTC RAM lưu trữ bằng pin CMOS; hướng dẫn cấu hình Advanced CMOS Setup, Integrated Peripherals, Load Fail-Safe/Optimized Defaults, cài đặt Supervisor Password/User Password; kỹ thuật tạo phân vùng, định dạng ổ đĩa và quy trình cài đặt hệ điều hành cùng trình điều khiển phần cứng.
  3. Cài đặt và quản lý Phần mềm ứng dụng (Chương 3): Quy trình cài đặt bộ ứng dụng văn phòng Microsoft Office, bộ gõ tiếng Việt Unikey; phương pháp gỡ bỏ phần mềm an toàn và các bước đánh giá, xử lý xung đột ứng dụng.
  4. Sao lưu, Phục hồi hệ thống và Xử lý sự cố chuyên sâu (Chương 4): Nguyên lý cấu trúc đĩa từ; phương pháp phân vùng và tạo bản sao lưu ảnh đĩa; quy trình phục hồi hệ thống khi phát sinh lỗi nén đĩa, lỗi phân vùng hoặc hỏng hóc vật lý từ ổ cứng và RAM; kỹ thuật phòng chống mã độc, bảo trì tối ưu hóa tốc độ vận hành máy tính.

Kiến thức nền tảng được xây dựng

  • Lý thuyết cấu trúc máy tính: Mô hình hoạt động dựa trên 3 khối: Khối Nhập/Xuất (bàn phím, chuột, màn hình, máy in, máy quét, card mạng NIC), Khối Xử lý (CPU) và Khối Bộ nhớ (Bộ nhớ chính: ROM, RAM; Bộ nhớ phụ: Hard Disk).
  • Nguyên lý hoạt động của CPU: Cơ chế 3 bước Tìm nạp (Fetch - qua Program Counter và Instruction Register), Giải mã (Decode - qua bộ giải mã lệnh) và Thực thi (Execute - qua ALU và Control Unit); các thông số xung nhịp (Clock Speed), Front Side Bus (FSB), bộ nhớ đệm đa tầng (Cache L1 on-die, Cache L2, Cache L3) và công suất tiêu thụ nhiệt điện (TDP).
  • Cơ chế lưu trữ và phân cấp bộ nhớ: Phân biệt cơ chế duy trì trạng thái của RAM tĩnh (SRAM - mạch chốt sử dụng transistor) và RAM động (DRAM - lưu trữ điện tích trên tụ điện cần nạp định kỳ); quá trình phát triển từ SDR SDRAM (168 chân, 1 lệnh/chu kỳ xung nhịp) sang DDR SDRAM (184 chân, 2 lệnh/chu kỳ, prefetch buffer 2-bit), DDR2 SDRAM (prefetch buffer 4-bit, tốc độ truyền 533-800 MT/s) và DDR3 SDRAM.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác gắn kết cơ khí các bộ phận vào thùng máy ATX; lắp đặt CPU đúng chiều socket; bố trí thanh RAM trên khe cắm DDR/DDR2/DDR3; kết nối cáp dữ liệu SATA/IDE; cắm dây cấp nguồn ATX 24-pin, 4-pin/4+4 pin CPU và hệ thống dây tín hiệu Front Panel (Power Switch, Reset, HDD LED, Power LED, Speaker).
  • Kỹ năng phân tích (Analytical skills): Đối chiếu tính tương thích giữa tốc độ Bus của CPU và tốc độ Bus của RAM/Chipset; chẩn đoán lỗi phần cứng qua tín hiệu âm thanh (tiếng bip POST) và bảng mã lỗi hiển thị (mã lỗi 305 của giao tiếp bàn phím); phân tích sự cố suy giảm hiệu năng do nhiệt độ hoặc xung đột phân vùng.
  • Kỹ năng thực hành chuyên môn (Practical competencies): Thiết lập cấu hình hệ thống trong BIOS Setup Utility; cài đặt hệ điều hành và driver tương thích; triển khai phần mềm diệt virus; sao lưu hình ảnh hệ thống và khôi phục dữ liệu đã bị xóa.

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm của giáo trình được thiết kế theo hướng đào tạo nghề thực nghiệm, phân bổ 38/65 giờ cho các hoạt động thao tác thực hành, thí nghiệm và bài tập trực tiếp trên thiết bị phần cứng (chiếm hơn 58% tổng thời lượng môn học).

  • Tiếp cận sư phạm (Pedagogical approach): Giảng viên đóng vai trò hướng dẫn nguyên lý cấu tạo, sau đó thị phạm các bước tháo lắp, đấu nối dây tín hiệu và cài đặt phần mềm. Người học thực hành độc lập hoặc theo nhóm trên các trạm máy tính phần cứng rời.
  • Bài tập tình huống (Case studies): Xây dựng các bài tập giải quyết sự cố kỹ thuật cụ thể từ thực tế vận hành:
    1. Xử lý máy tính bật nguồn không hoạt động, quạt nguồn không quay.
    2. Khắc phục tình trạng máy khởi động phát ra chuỗi tiếng bip bất thường và đèn màn hình hiển thị màu cam.
    3. Xử lý lỗi treo hệ thống tại màn hình hiển thị thông tin POST ban đầu.
    4. Sửa lỗi hệ thống trả về mã lỗi 305.
    5. Xử lý sự cố máy tự ngắt nguồn trong quá trình tải hệ điều hành.
    6. Khắc phục lỗi cắm ngược cáp tín hiệu khiến đèn ổ đĩa mềm sáng liên tục.
    7. Xử lý màn hình không hiển thị hoặc bị nhòe màu sắc.
    8. Sửa lỗi hệ thống không nhận diện ổ đĩa quang CD-ROM/DVD-ROM.
  • Phương pháp đánh giá (Assessment methods): Bao gồm đánh giá quá trình thao tác thực hành tại xưởng (độ chuẩn xác khi sử dụng dụng cụ, trình tự lắp đặt linh kiện, việc gắn nối dây nguồn/dây tín hiệu), kiểm tra lý thuyết thông số kỹ thuật và 2 giờ kiểm tra định kỳ chính thức nhằm đánh giá năng lực hoàn thiện một hệ thống máy tính hoàn chỉnh.
  • Hướng dẫn tự học (Self-study guidelines): Người học nghiên cứu tài liệu kỹ thuật đi kèm bo mạch chủ của các nhà sản xuất, rèn luyện kỹ năng tra cứu sơ đồ chân cắm Rear Panel/Front Panel và sử dụng các phần mềm giám sát phần cứng chuyên dụng như SpeedFan để theo dõi nhiệt độ và điều khiển quạt làm mát.

Điểm nổi bật và cập nhật kỹ thuật

Tài liệu thể hiện chi tiết quá trình phát triển và các thông số kỹ thuật tiêu chuẩn của phần cứng máy vi tính:

  • Cập nhật chuẩn phần cứng: Phân tích sự chuyển dịch từ chuẩn vỏ máy và nguồn AT (dây nguồn nối trực tiếp vào công tắc cơ phía trước) sang chuẩn ATX (tích hợp quạt thổi khí tạo áp suất dương, hỗ trợ bật tắt mềm qua bo mạch chủ); khảo sát chuẩn cấp nguồn ATX12V 2.0 với đầu nối chính 24 pin kết hợp dây phụ 4 pin hoặc 4+4 pin cấp nguồn riêng cho CPU và khe cắm PCI Express.
  • Công nghệ vi xử lý và Socket: Tích hợp kiến trúc vi xử lý đa lõi (Dual Core, Quad Core) và công nghệ siêu phân luồng (Hyper-Threading). Hệ thống hóa danh mục đế cắm CPU: từ Socket 775, Socket 1366, Socket 1156 đến Socket 1155 hỗ trợ kiến trúc Intel Sandy Bridge; các chuẩn Socket AMD như AM2, AM2+, AM3, cùng các dòng đế cắm máy chủ chuyên dụng như Socket 771, Socket 1248, 1567 (Intel Xeon, Itanium) và Socket G34, C32 (AMD Opteron).
  • Chuẩn giao tiếp dữ liệu tốc độ cao: So sánh cổng giao tiếp IDE/ATA-1 với chuẩn Serial ATA thế hệ II (tốc độ truyền 3 Gbit/s) và thế hệ III (tốc độ truyền 6 Gbit/s); khảo sát chuẩn giao tiếp mở rộng PCI Express x16 phục vụ đồ họa chuyên dụng và cổng truyền dữ liệu USB 3.0.
  • Tính năng mở rộng từ nhà sản xuất: Đề cập các tiện ích phần cứng tích hợp như công nghệ Dual BIOS chống sự cố lỗi ROM khởi động của GIGABYTE và giải pháp quản lý năng lượng EPU-4 Engine của ASUS.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Tài liệu phục vụ trực tiếp cho học sinh, sinh viên trình độ Trung cấp ngành Quản trị mạng máy tính và học sinh thuộc khối ngành Công nghệ thông tin cần trang bị kiến thức phần cứng cơ sở.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành học phần Tin học và Tin học ứng dụng, nắm vững các thao tác căn bản với hệ điều hành, cấu trúc tập tin và các khái niệm về xử lý dữ liệu nhị phân.
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chuẩn cho học phần MH15 (65 giờ), làm căn cứ xây dựng giáo án bài giảng lý thuyết (25 giờ) và thiết kế hệ thống bài tập thực hành thao tác xưởng (38 giờ).
  • Kỹ thuật viên và người tự học: Phù hợp làm tài liệu tham khảo cho nhân viên kỹ thuật bảo trì máy tính tại các cơ quan, trường học, doanh nghiệp và người đọc có nhu cầu tự lắp ráp, cài đặt, xử lý sự cố máy tính cá nhân.

Câu hỏi thường gặp

1. Giáo trình này được thiết kế dành cho đối tượng nào?

Giáo trình được biên soạn chính thức cho học sinh, sinh viên hệ Trung cấp ngành Quản trị mạng máy tính và ngành Công nghệ thông tin theo khung chương trình đào tạo của Trường Cao đẳng Cộng đồng Đồng Tháp, đồng thời phục vụ làm tài liệu kỹ thuật cho người tự học phần cứng.

2. Người học cần đáp ứng những kiến thức nền tảng nào trước khi học?

Theo quy định phân bổ chương trình, môn học MH15 yêu cầu người học phải hoàn thành trước hai học phần là Tin học và Tin học ứng dụng để có đủ kiến thức nền tảng về thao tác máy tính và nguyên lý phần mềm.

3. Giáo trình có điểm gì khác biệt về cấu trúc so với các tài liệu phần cứng thông thường?

Giáo trình dành hơn 58% thời lượng (38/65 giờ) cho thực hành; cung cấp danh mục phân loại chi tiết các chuẩn Socket CPU (cả dòng Desktop và Server), bảng chân cắm bộ nhớ SDR/DDR/DDR2/DDR3, và tài liệu hóa quy trình chẩn đoán 9 nhóm sự cố khởi động điển hình kèm mã lỗi POST.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học nên đối chiếu trực tiếp giữa các sơ đồ khối trong giáo trình (sơ đồ Chipset Bắc - Nam, sơ đồ chân cắm) với thiết bị thực tế, tuân thủ các quy tắc an toàn xả tĩnh điện trước khi tiếp xúc linh kiện và thực hành cài đặt tuần tự từ BIOS, hệ điều hành đến ứng dụng.

5. Những phần mềm và công cụ kỹ thuật nào được hướng dẫn trong giáo trình?

Tài liệu hướng dẫn cấu hình tiện ích CMOS/BIOS Setup Utility, cài đặt hệ điều hành, trình điều khiển thiết bị (driver), bộ ứng dụng văn phòng Microsoft Office, bộ gõ Unikey, phần mềm điều khiển quạt SpeedFan và các công cụ sao lưu, phục hồi phân vùng đĩa.

Kết luận

Giáo trình Môn học: Lắp ráp, bảo trì máy tính (MH15) của Trường Cao đẳng Cộng đồng Đồng Tháp cung cấp cấu trúc kiến thức hoàn chỉnh về phần cứng và kỹ thuật bảo trì hệ thống máy tính cá nhân.

Tài liệu xác lập lộ trình học tập khoa học: đi từ khảo sát linh kiện vật lý, thực hiện quy trình tháo lắp an toàn, cấu hình thông số cấp thấp trong BIOS, cài đặt hệ điều hành và phần mềm ứng dụng, đến làm chủ kỹ thuật sao lưu, phục hồi và xử lý các sự cố kỹ thuật thực tế. Để hỗ trợ quá trình học tập, người học có thể kết hợp tham khảo thêm tài liệu hướng dẫn kỹ thuật của các nhà sản xuất bo mạch chủ (ASUS, GIGABYTE), tài liệu cấu trúc vi xử lý của Intel, AMD và các tài liệu chuyên ngành về mạng máy tính.
