Tổng quan về giáo trình

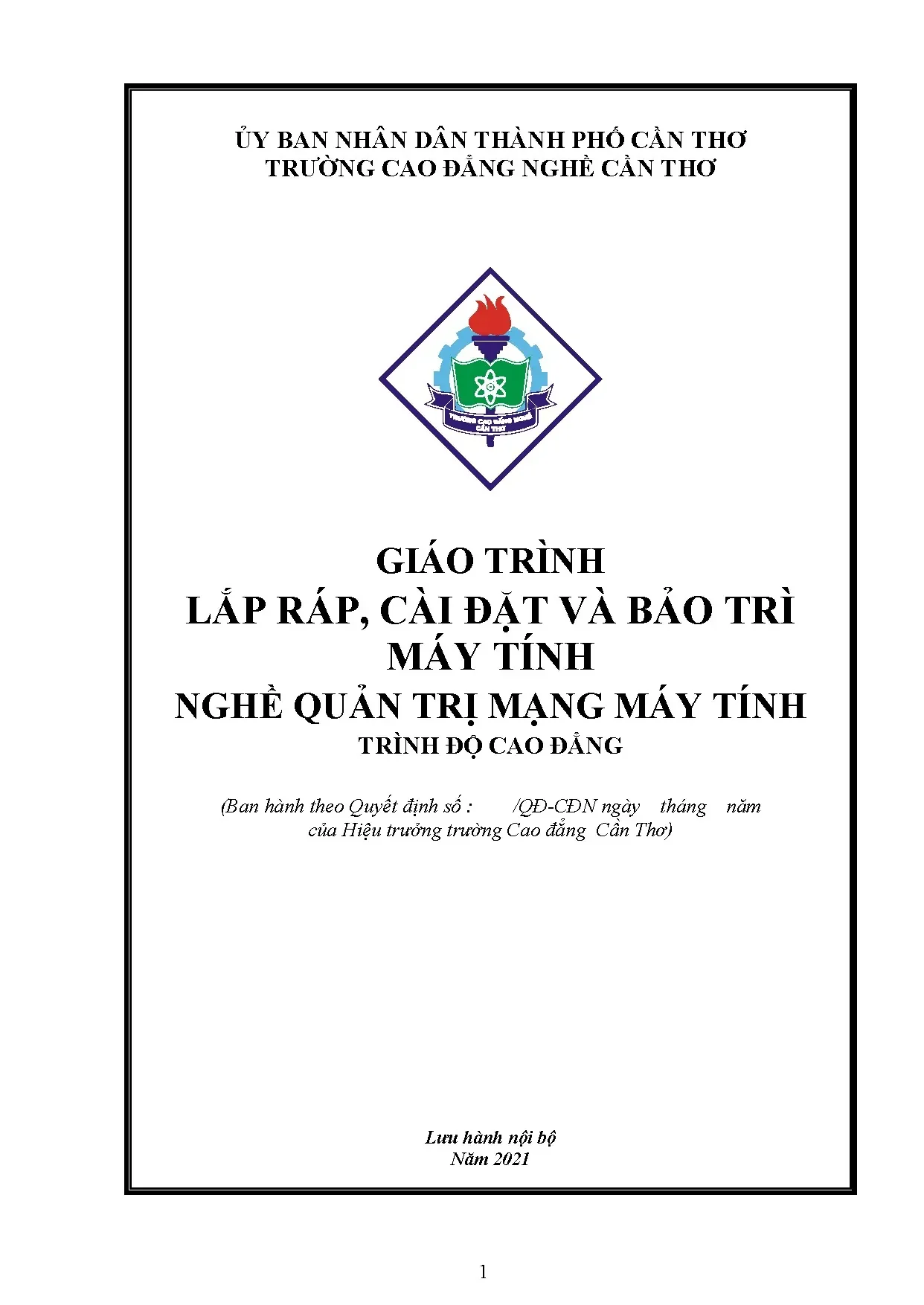

Giáo trình Lắp ráp, Cài đặt và Bảo trì Máy tính (Mã mô đun: MĐ 12) là tài liệu đào tạo chuyên môn nội bộ do tác giả Châu Mũi Khéo biên soạn, được ban hành theo chương trình đào tạo chất lượng cao nghề Quản trị mạng máy tính (trình độ Cao đẳng) của Trường Cao đẳng Nghề Cần Thơ năm 2021.

Trong chương trình đào tạo nghề Quản trị mạng, mô đun MĐ 12 giữ vị trí là mô đun cơ sở ngành bắt buộc. Học phần này được bố trí giảng dạy sau khi sinh viên đã hoàn thành các môn học chung và các mô đun cơ sở chuyên ngành ban đầu. Toàn bộ chương trình mô đun có thời lượng 60 giờ đào tạo, bao gồm 30 giờ lý thuyết, 27 giờ thực hành/thảo luận/bài tập và 03 giờ kiểm tra đánh giá định kỳ.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện năng lực:

  • Về kiến thức: Cung cấp hiểu biết tổng quan về máy vi tính, cấu trúc phần cứng, phân tích chức năng của từng thành phần nội vi/ngoại vi; phân tích thông số tương thích giữa các thiết bị; nắm vững quy trình thiết lập BIOS, phân vùng đĩa cứng, cài đặt hệ điều hành, trình điều khiển (driver) và ứng dụng; hiểu rõ nguyên lý sao lưu, phục hồi và bảo trì hệ thống.
  • Về kỹ năng: Lắp ráp hoàn chỉnh các linh kiện máy vi tính theo đúng quy trình kỹ thuật; cài đặt thành thạo hệ điều hành và phần mềm; thực hiện cấu hình thông số CMOS/BIOS; chẩn đoán, cô lập và khắc phục các sự cố phần cứng, phần mềm; thực hiện bảo trì định kỳ.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện thái độ làm việc nghiêm túc, tỉ mỉ, chuẩn xác, tuân thủ nghiêm ngặt các quy định về an toàn điện và an toàn tĩnh điện (ESD).

Giáo trình được cấu trúc hóa thành 6 bài học theo tiến trình kỹ thuật tuyến tính: từ nhận biết linh kiện, thao tác lắp ráp vật lý, cấu hình firmware, cài đặt phần mềm, đến vận hành sao lưu và bảo trì dự phòng. Mỗi bài học đều tích hợp phần lý thuyết mô tả cấu trúc, sơ đồ kỹ thuật và hướng dẫn thực hành từng bước.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình MĐ 12 gồm 6 bài học chính:

  1. Bài 1 (MĐ12-01): Các thành phần máy tính (4 giờ - 2 LT, 2 TH): Hệ thống hóa toàn diện các thiết bị nội vi và ngoại vi. Nội dung phân tích chi tiết vỏ máy (Case), bộ nguồn (Power Supply ATX với các mức điện thế ±3.3V, ±5V, ±12V, các chân điều khiển PS_ON, PWRGOOD); bo mạch chủ (Mainboard) cùng cấu trúc Chipset cầu Bắc, Chipset cầu Nam; các chuẩn đế cắm CPU (Socket 462, 478, 775, 939, FCLGA2066, Slot 1); các loại khe cắm RAM (SIMM 30/72 pin, DIMM 168/184/240 pin); các chuẩn Bus và khe cắm mở rộng (ISA, EISA, PCI, PCI Express, AGP); các giao tiếp lưu trữ (IDE 40-pin, SATA, Floppy 34-pin); cổng ngoại vi (COM với chip UART, LPT, USB, PS/2); cấu trúc vi xử lý (CPU) và lịch sử phát triển từ Intel 4004 đến Intel Core 2 Duo, phân loại ký hiệu chip Core i thế hệ 1 và 2; cấu trúc bộ nhớ trong (ROM BIOS, RAM SDR, DDR, DDR2, DDR3, DDR4, DDR5, RAMBUS, Cache L1/L2, DMA); thiết bị lưu trữ ngoài (HDD cấu trúc vật lý và logic, CD/DVD-ROM/R/RW); cùng các thiết bị ngoại vi (màn hình CRT/LCD, bàn phím quét mã 8048/8042, chuột bi/quang, máy in, card mạng, Modem điều chế AM, Scanner).

  2. Bài 2 (MĐ12-02): Quy trình lắp ráp máy tính (8 giờ - 3 LT, 4 TH, 1 KT): Quy định chuẩn bị dụng cụ (tuốc nơ vít 4 chấu, kìm mỏ dài), quy chuẩn khử tĩnh điện (vòng khử tĩnh điện tiếp đất, kiểm soát điện áp cơ thể >300V); hướng dẫn chi tiết quy trình 8 bước lắp đặt máy tính từ trong ra ngoài (CPU, tản nhiệt, RAM, Mainboard, nguồn ATX, ổ đĩa IDE/SATA/CD, hệ thống dây tín hiệu Power SW/Reset/LED/USB/Audio, kết nối ngoại vi); quy trình kiểm tra POST và phương pháp xử lý 7 nhóm sự cố lắp ráp cơ bản cùng bảng giải mã âm thanh thông báo (beep codes).

  3. Bài 3 (MĐ12-03): Thiết lập thông số trong BIOS (8 giờ - 4 LT, 4 TH): Hướng dẫn cấu hình Standard CMOS Setup/Features, Advanced CMOS Setup, Chipset Features Setup, Power Management Setup và các bước thiết lập BIOS chuẩn.

  4. Bài 4 (MĐ12-04): Cài đặt hệ điều hành và các trình điều khiển (20 giờ - 10 LT, 9 TH, 1 KT): Kỹ thuật phân vùng đĩa cứng (Fdisk, phân chia Master Boot Record, phân vùng khởi động), cài đặt hệ điều hành (Windows, DOS), cài đặt trình điều khiển phần cứng (Driver), cài đặt phần mềm ứng dụng và giải quyết các xung đột phần mềm/phần cứng.

  5. Bài 5 (MĐ12-05): Sao lưu và phục hồi hệ thống (12 giờ - 6 LT, 5 TH, 1 KT): Quy trình kỹ thuật sao lưu cấu hình, sao lưu dữ liệu toàn phần/vi sai và quy trình phục hồi hệ thống khi xảy ra sự cố phần mềm hoặc hỏng hóc hệ thống tệp.

  6. Bài 6 (MĐ12-06): Bảo trì hệ thống máy tính (8 giờ - 4 LT, 4 TH): Kỹ thuật dọn dẹp ổ đĩa, giải phóng bộ nhớ, chống phân mảnh tập tin (Defragmentation); bảo dưỡng định kỳ các linh kiện phần cứng; quản lý mã thông báo lỗi hệ thống và tiêu chuẩn vệ sinh an toàn lao động trong phòng máy.

Logic phát triển nội dung tuân thủ chu trình kỹ thuật chuẩn: Nhận diện linh kiện $\rightarrow$ Lắp ráp cơ học $\rightarrow$ Cấu hình firmware BIOS $\rightarrow$ Cài đặt hệ điều hành và driver $\rightarrow$ Khắc phục sự cố $\rightarrow$ Sao lưu, bảo trì phòng ngừa.

Kiến thức nền tảng được xây dựng

  • Lý thuyết nền tảng (Fundamental theories): Lý thuyết chuyển đổi nguồn điện xoay chiều AC (110V/220V) thành các đường điện một chiều DC ổn định ($\pm3.3\text{V}, \pm5\text{V}, \pm12\text{V}, 5\text{VSB}$); lý thuyết truyền thông qua Bus hệ thống; nguyên lý hoạt động của kiến trúc bộ vi xử lý (xung nhịp xử lý, xung hệ thống, Front Side Bus - FSB, tập lệnh, bộ đệm L1/L2, công nghệ siêu phân luồng Hyper-Threading); nguyên lý bộ nhớ truy xuất ngẫu nhiên và công nghệ truyền dữ liệu kép Double Data Rate (DDR).
  • Nguyên lý cốt lõi (Core principles): Cấu trúc vật lý đĩa từ (Cylinder, Track, Sector 512 bytes, Head, công thức tính dung lượng đĩa: $\text{Dung lượng} = \text{Head} \times \text{Cylinder} \times \text{Sector/Track} \times \text{Mặt} \times 512\text{ bytes}$); cấu trúc logic đĩa cứng (Master Boot Record 512 bytes chứa 64 bytes bảng Partition cho 4 phân vùng chính, Boot Sector, bảng FAT12/FAT16/FAT32, Root Directory); nguyên lý giao tiếp I/O qua cổng ngắt (IRQ), chip truyền nhận nối tiếp UART, chip điều khiển DMA (Direct Memory Access); cơ chế đọc ghi quang học CD/DVD.
  • Khung quy trình chuẩn (Essential frameworks): Khung quy trình lắp ráp phần cứng 8 bước theo nguyên lý "lắp thiết bị đơn giản trước, lắp từ trong ra ngoài"; khung định dạng đĩa cứng 3 cấp (Định dạng cấp thấp $\rightarrow$ Phân chia Partition $\rightarrow$ Định dạng cấp cao); khung phân tích và chẩn đoán sự cố theo triệu chứng - nguyên nhân - giải pháp xử lý.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác tra cứu tính tương thích linh kiện theo Catalog/Manual bo mạch chủ; kỹ thuật cố định CPU vào socket không chân (LGA) hoặc socket có chân (ZIF socket) với cần gạt $65^\circ-90^\circ$; kỹ thuật bôi keo tản nhiệt và khóa 4 chốt quạt đối xứng đường chéo; lắp thanh RAM đúng khớp định vị và khóa ngàm; đấu nối chính xác bảng chân cắm Front Panel (Power SW, Reset, HDD LED, Power LED, USB, Audio); thiết lập jumper Master/Slave trên tuyến cáp IDE; cấu hình CMOS Setup.
  • Kỹ năng phân tích (Analytical skills): Phân tích mã âm thanh BIOS khi khởi động lỗi (ví dụ: 1 bíp dài 3 bíp ngắn xác định lỗi Card đồ họa; 1 bíp dài liên tục xác định lỗi RAM); phân tích mã hiệu ký tự trên vi xử lý Intel Core (K: ép xung, S/T: tối ưu hóa hiệu suất, M: Laptop, QX/X/Q: Quad-core, U: siêu tiết kiệm điện); tính toán băng thông bộ nhớ RAM ($\text{Băng thông} = \text{Bus RAM} \times 8\text{ bytes}$).
  • Năng lực thực tiễn (Practical competencies): Khả năng thực hiện độc lập quy trình lắp ráp hoàn chỉnh một hệ thống máy tính cá nhân để bàn; cài đặt hệ điều hành và driver tương thích; bảo dưỡng, chống phân mảnh, phân vùng đĩa cứng và thiết lập hệ thống bảo vệ an toàn phần cứng.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình áp dụng phương pháp đào tạo tích hợp kết hợp giữa lý thuyết và thực hành nghề nghiệp. Cấu trúc mỗi bài học đi từ giải thích cấu tạo, sơ đồ chân, nguyên lý hoạt động đến bảng thao tác thực hành cụ thể. Thời lượng thực hành và thảo luận chiếm tỷ trọng xấp xỉ 50% tổng số giờ mô đun (27/60 giờ thực hành và 3 giờ kiểm tra), bảo đảm sinh viên rèn luyện kỹ năng vận hành thực tế.

Bài học Tên bài Tổng số (giờ) Lý thuyết (giờ) Thực hành / Bài tập (giờ) Kiểm tra (giờ)
Bài 1 Các thành phần máy tính 4 2 2 0
Bài 2 Quy trình lắp ráp máy tính 8 3 4 1
Bài 3 Thiết lập thông số trong BIOS 8 4 4 0
Bài 4 Cài đặt HĐH, trình điều khiển & phần mềm 20 10 9 1
Bài 5 Sao lưu phục hồi hệ thống 12 6 5 1
Bài 6 Bảo trì hệ thống máy tính 8 4 4 0
Cộng 60 30 27 03

Bài tập và tình huống thực hành (Practical exercises & Case studies)

  • Bài tập nhận dạng và ghi nhận: Bài tập nhận diện các linh kiện nội vi, ngoại vi; lập bảng thông số kỹ thuật thực tế của các loại socket CPU, chuẩn RAM, cổng kết nối; thực hành ghi phiếu kết quả nhận biết linh kiện.
  • Bài tập thao tác quy trình: Bài tập thực hành lắp ráp máy tính hoàn chỉnh theo 8 bước có ghi hình/chụp ảnh từng bước làm minh chứng đánh giá; bài tập phân vùng ổ đĩa bằng tiện ích Fdisk; bài tập thiết lập jumper Master/Slave cho 2 ổ đĩa trên cùng 1 cáp IDE 40-pin; bài tập nghiên cứu đối chiếu linh kiện máy tính xách tay (Laptop).
  • Tình huống xử lý sự cố thực tế (Case studies): Phân tích và xử lý 7 tình huống lỗi phần cứng:
    1. Máy không nhận nguồn sau khi bật công tắc (ngắn mạch, hỏng cáp nguồn bo mạch, lắp sai CPU).
    2. Nguồn thùng máy hoạt động nhưng màn hình không lên (lỗi cáp tín hiệu VGA/DVI, gãy chân cắm).
    3. Màn hình không hiển thị kèm tín hiệu âm thanh POST (lỗi gắn RAM, lỗi Card màn hình).
    4. Máy tính tự ngắt sau khi hiện thông điệp màn hình (lỗi kết nối bàn phím, sai cấu hình Jumper Primary Master).
    5. Lỗi thông báo "Disk Boot Failure, Insert..." (không tìm thấy thiết bị khởi động, lỗi cáp dữ liệu).
    6. Lỗi thông báo "Non-system disk or disk error" (sai đĩa khởi động, lỗi sector khởi động).
    7. Hệ thống tự tắt trong quá trình khởi động (quá nhiệt vi xử lý do quên cắm nguồn quạt FAN, xung đột phần cứng).

Phương pháp đánh giá (Assessment methods)

  • Đánh giá kiến thức: Kiểm tra viết, trắc nghiệm lý thuyết và vấn đáp kỹ thuật về cấu trúc, thông số và nguyên lý hoạt động của các thiết bị.
  • Đánh giá kỹ năng thực hành: Đánh giá trực tiếp trên bàn thực hành thông qua mức độ chuẩn xác của thao tác lắp ráp, tính đúng chiều của giắc cắm, khả năng kiểm tra khởi động POST thành công, tốc độ và tính chuẩn hóa trong việc cài đặt hệ thống.
  • Đánh giá thái độ: Kiểm tra ý thức tuân thủ quy trình an toàn điện, an toàn khử tĩnh điện ESD, tác phong ngăn nắp và tính cẩn thận trong việc bảo quản linh kiện vi điện tử.

Điểm nổi bật và cập nhật

  • Tính cập nhật về công nghệ phần cứng: Giáo trình phản ánh quá trình chuyển đổi công nghệ phần cứng qua các thế hệ:
    • Cập nhật các thế hệ vi xử lý Intel từ kiến trúc lõi đơn Pentium 4 đến kiến trúc đa nhân (Core 2 Duo, Core i đa thế hệ) và công nghệ siêu phân luồng (Hyper-Threading).
    • Phân tích sự tiến hóa của bộ nhớ RAM từ chuẩn SDR-SDRAM, DDR (DDR400/PC3200), DDR2 (DDR2 533/667/800/1066 MHz), DDR3 (1066 - 2133 MHz), DDR4 (2133 - 4266 MHz) đến DDR5 (3200 - 6400 MHz), cùng quy tắc tính toán băng thông dữ liệu.
    • Phân tích sự chuyển dịch chuẩn giao tiếp lưu trữ từ chuẩn cáp song song IDE/ATA (tốc độ tối đa 133 MB/s) sang chuẩn nối tiếp SATA (tốc độ truyền dữ liệu cao gấp nhiều lần, hỗ trợ cắm nóng Hot-plug, cáp tín hiệu nhỏ gọn 7-pin, cáp nguồn 15-pin).
    • Hệ thống hóa các thế hệ socket vi xử lý từ chuẩn chân cắm PGA (Socket 462, 478, 939) sang chuẩn mảng tiếp xúc LGA (Socket 775, Socket FCLGA2066).
  • Tích hợp các tiêu chuẩn công nghiệp: Giáo trình đưa vào các tiêu chuẩn công nghiệp chuẩn hóa như chuẩn nguồn và bo mạch chủ ATX (đầu nối chính 20-pin/24-pin, đầu cấp nguồn phụ 12V 4-pin); chuẩn khe cắm mở rộng tốc độ cao PCI Express thay thế cho các chuẩn cũ PCI, ISA, EISA, AGP; chuẩn bộ đệm L1/L2 Cache và cơ chế truy cập bộ nhớ trực tiếp DMA.
  • Gắn kết thực tiễn và an toàn lao động: Giáo trình nhấn mạnh các cảnh báo kỹ thuật thực tế: quy định kiểm soát tĩnh điện cơ thể (nguy cơ điện thế tĩnh $>300\text{V}$ gây hỏng IC vi mạch), quy tắc lắp quạt tản nhiệt đối xứng đường chéo tránh nứt lõi CPU, cảnh báo siết vít ổ đĩa tránh làm biến dạng khung nhôm và nguyên tắc cách ly bàn gỗ/giày dép cách điện khi sửa chữa.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Tài liệu phục vụ trực tiếp cho sinh viên hệ Cao đẳng nghề Quản trị mạng máy tính, đồng thời có thể sử dụng làm tài liệu học tập mô đun cơ sở cho sinh viên các ngành Kỹ thuật máy tính, Công nghệ thông tin và Tin học ứng dụng.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học văn hóa chung và các môn học đại cương/cơ sở ban đầu trong chương trình đào tạo nghề trước khi tiếp cận mô đun này. Không yêu cầu kiến thức chuyên sâu về thiết kế vi mạch do giáo trình tiếp cận từ góc độ cấu trúc modul và tích hợp hệ thống.
  • Giảng viên chuyên ngành: Giảng viên sử dụng giáo trình làm khung chương trình chuẩn để xây dựng kế hoạch bài giảng 60 giờ (phân chia 30 giờ lý thuyết, 27 giờ thực hành, 3 giờ kiểm tra), thiết kế bài tập tại xưởng thực hành phần cứng và xây dựng ngân hàng câu hỏi đánh giá kết thúc mô đun.
  • Người tự học và kỹ thuật viên bảo trì: Giáo trình cung cấp quy trình kỹ thuật từng bước, bảng mã bíp BIOS và danh mục 7 tình huống lỗi, hỗ trợ người tự học hoặc kỹ thuật viên mới vào nghề nắm vững quy trình tháo lắp, cấu hình BIOS, cài đặt hệ điều hành và bảo trì máy vi tính để bàn.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được biên soạn phục vụ đào tạo trình độ Cao đẳng cho nghề Quản trị mạng máy tính tại các trường cao đẳng, trường nghề. Tài liệu cũng phù hợp làm tài liệu tham khảo cho sinh viên ngành Công nghệ thông tin nói chung và kỹ thuật viên bảo dưỡng phần cứng máy tính.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Sinh viên cần hoàn thành các môn học chung theo quy định đào tạo cao đẳng nghề và có kỹ năng sử dụng máy tính cơ bản. Giáo trình đã xây dựng phần lý thuyết cấu tạo từ mức độ cơ bản (các khối chức năng vật lý, sơ đồ chân, khái niệm Bus) nên người học không bắt buộc phải có kiến thức chuyên sâu về kỹ thuật điện tử trước khi học.

3. Điểm khác biệt cốt lõi của giáo trình này so với các tài liệu lý thuyết máy tính đại cương là gì?

Giáo trình MĐ 12 tập trung vào kỹ năng thực hành nghề nghiệp với thời lượng thực hành/kiểm tra chiếm 50% tổng số giờ. Tài liệu mô tả trực quan các chân kết nối (bảng màu dây nguồn ATX 20/24 chân, chân FAN, Front Panel), hướng dẫn chi tiết quy trình lắp ráp 8 bước, phân tích cấu trúc logic đĩa cứng (MBR, FAT, Partition) và đưa ra bảng giải pháp xử lý 7 nhóm sự cố phần cứng/phần mềm cụ thể.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao nhất?

Người học nên học tuần tự theo cấu trúc 6 bài: Nắm chắc đặc tính linh kiện ở Bài 1 $\rightarrow$ Thực hiện lắp ráp cơ học theo Bài 2 $\rightarrow$ Cấu hình BIOS ở Bài 3 $\rightarrow$ Phân vùng và cài đặt phần mềm ở Bài 4 $\rightarrow$ Thiết lập sao lưu ở Bài 5 $\rightarrow$ Thực hiện bảo trì định kỳ ở Bài 6. Trong quá trình thực hành, cần tuân thủ nghiêm ngặt quy trình xả tĩnh điện và quy tắc an toàn điện.

5. Giáo trình có tài liệu hoặc bảng biểu bổ trợ nào đi kèm không?

Giáo trình cung cấp hệ thống bảng biểu kỹ thuật bao gồm: bảng sơ đồ chân và màu dây bộ nguồn ATX, bảng phân loại các thế hệ socket CPU, bảng mã hiệu vi xử lý Intel Core, bảng phân biệt các chuẩn RAM DDR, bảng so sánh giao tiếp IDE và SATA, sơ đồ cấu trúc logic MBR/FAT của đĩa cứng và quy trình chẩn đoán lỗi qua âm thanh POST.

Kết luận

Giáo trình Lắp ráp, Cài đặt và Bảo trì Máy tính (MĐ 12) cung cấp hệ thống kiến thức nền tảng và kỹ năng kỹ thuật chuẩn hóa về phần cứng máy tính cá nhân. Nội dung tài liệu bao quát toàn diện từ cấu trúc vật lý, thông số tương thích của các linh kiện, quy trình lắp ráp hoàn chỉnh, thiết lập thông số BIOS, phân vùng ổ đĩa, cài đặt hệ điều hành/driver, đến các giải pháp sao lưu, phục hồi và bảo dưỡng hệ thống máy vi tính.

Lộ trình học tập đề xuất:

  1. Tiếp cận lý thuyết linh kiện và cấu trúc vi mạch (MĐ12-01).
  2. Thực hành lắp ráp phần cứng và nhận biết sự cố POST (MĐ12-02).
  3. Thiết lập thông số điều khiển cấp thấp trong BIOS (MĐ12-03).
  4. Phân vùng đĩa cứng và cài đặt phần mềm hệ thống (MĐ12-04).
  5. Thực hiện quy trình sao lưu và phục hồi dữ liệu (MĐ12-05).
  6. Tối ưu hóa hệ thống, bảo dưỡng định kỳ và tuân thủ an toàn lao động (MĐ12-06).

Tài liệu bổ trợ khuyến nghị kết hợp: Các Catalog/User Manual của bo mạch chủ, tài liệu tra cứu thông số vi xử lý của nhà sản xuất (Intel/AMD) và các tiện ích hệ thống như Fdisk, Low-level Format và BIOS Utilities.
