TỔNG QUAN VỀ GIÁO TRÌNH VÀ TÀI LIỆU HỌC THUẬT

Tổng quan về giáo trình

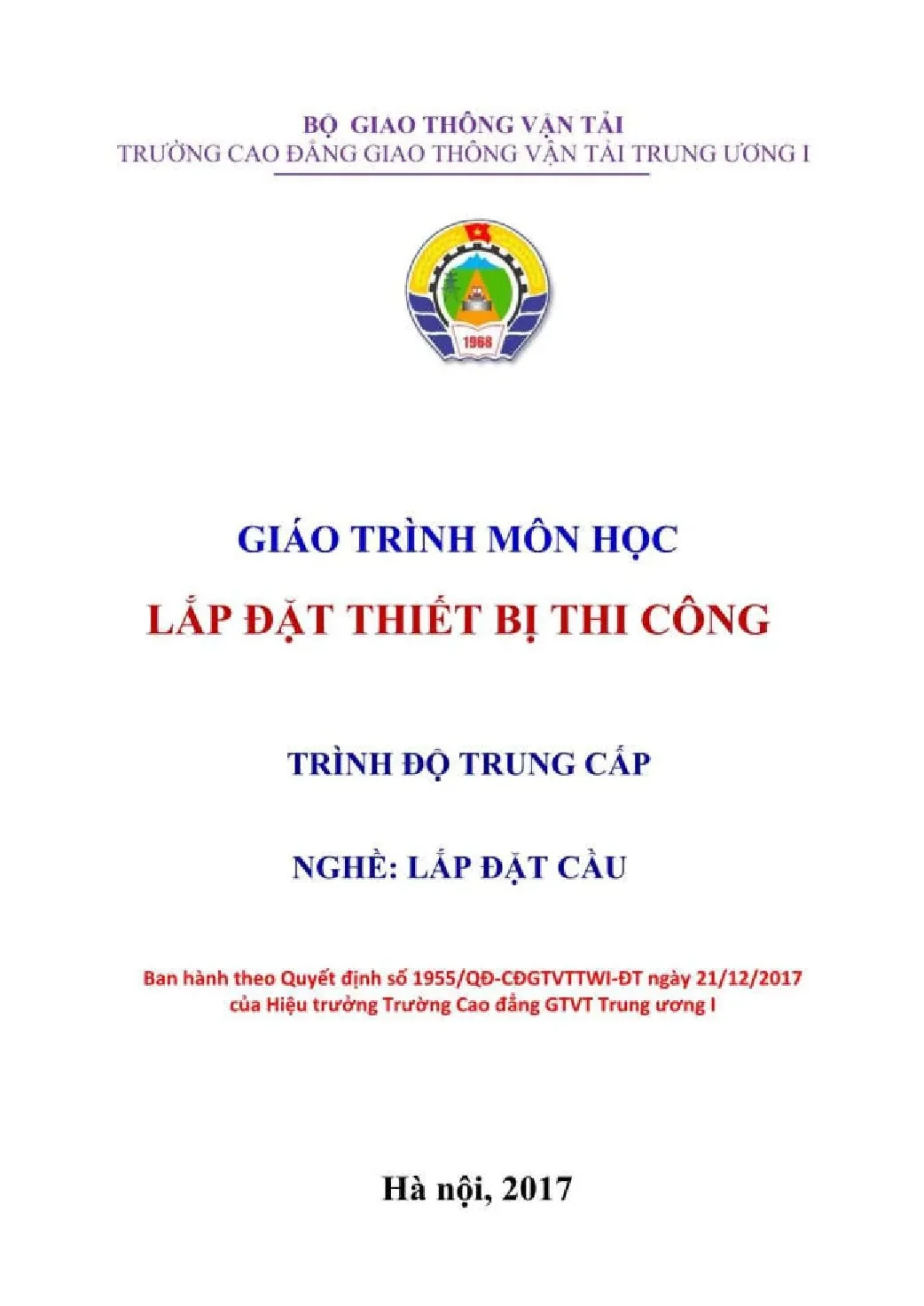

Giáo trình Lắp đặt thiết bị thi công được biên soạn bởi nhóm giảng viên và chuyên gia thuộc Trường Cao đẳng Giao thông Vận tải Trung ương I, ban hành theo Quyết định số 1955/QĐ-CĐGTVTTWI-ĐT ngày 21 tháng 12 năm 2017 của Hiệu trưởng nhà trường. Tài liệu được thiết kế làm học liệu chính thức phục vụ công tác đào tạo chuyên ngành nghề "Lắp đặt cầu" ở trình độ Trung cấp, đồng thời được sử dụng trong các khóa bồi dưỡng ngắn hạn, nâng bậc kỹ thuật cho công nhân và tài liệu tra cứu kỹ thuật cho cán bộ quản lý thi công công trình cầu đường.

Mục tiêu đào tạo của giáo trình hướng đến việc trang bị cho người học hệ thống kiến thức chuyên ngành về kỹ thuật lắp đặt thiết bị thi công cầu, bao gồm việc sử dụng dây và phụ tùng neo buộc, công nghệ đúc hẫng cân bằng dầm bê tông cốt thép dự ứng lực, thiết kế và lắp dựng hệ thống ván khuôn - đà giáo, tổ chức bãi lắp ráp kết cấu nhịp dàn thép, kỹ thuật luồn - căng kéo cáp dự ứng lực và vận hành các hệ thống giàn cẩu chuyên dụng (giá long môn, cần cẩu nổi, cần trục bánh xích/bánh lốp).

Cấu trúc giáo trình được xây dựng theo mô hình mô-đun tích hợp, kết hợp chặt chẽ giữa tính toán lý thuyết kết cấu phụ trợ và quy trình thao tác kỹ thuật tại hiện trường. Điểm đặc thù của tài liệu là phương pháp tiếp cận trực tiếp vào các quy chuẩn kỹ thuật chuyên ngành giao thông vận tải, tiêu chuẩn thi công cầu đường (như TCVN 4453-87) và các chỉ dẫn công nghệ chi tiết đối với từng giai đoạn xây dựng công trình cầu.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình được phân chia thành hệ thống các bài học chuyên đề bám sát trình tự công nghệ thi công cầu:

  • Bài 1: Sử dụng dây và phụ tùng: Giới thiệu cấu tạo, nguyên lý làm việc và thao tác kỹ thuật của các loại nút dây công trình phục vụ nâng hạ, neo giữ và lắp dựng kết cấu. Nội dung bao gồm:
    • Nhóm nút neo và hãm: Nút thuyền chài (Clove hitch), nút đơn (Overhand knot), nút đôi, nút một vòng hai khóa.
    • Nhóm nút nối dây: Nút dẹt (Reef knot / Square knot), nút thợ dệt (Sheet bend) và thợ dệt kép, nút nối chỉ câu (Fisherman's knot) và nối chỉ câu đôi.
    • Nhóm nút treo và tạo vòng cố định: Nút thòng lọng (Noose knot) đơn/kép, nút sơn ca (Lark’s head / Cow hitch) đơn/kép, nút ghế đơn (Bowline knot - nút thòng lọng không xiết) dùng cứu nạn và làm đai an toàn trên cao, nút số 8 (Figure-of-eight knot).
    • Nhóm nút tăng giảm lực căng: Nút chân chó (Sheepshank knot) dùng rút ngắn và bảo vệ đoạn dây xơ sờn, nút chạy (Taut-line hitch), nút bồ câu (Trucker’s hitch knot).
  • Bài 2: Lắp đặt xe đúc và thi công dầm bê tông cốt thép dự ứng lực: Trình bày chi tiết công nghệ thi công đúc hẫng cân bằng kết cấu dầm hộp bê tông cốt thép. Quy trình gồm các bước: lắp ráp xe đúc, hiệu chỉnh hệ kích dọc và ván khuôn, gia công lắp đặt cốt thép thường và ống gen cáp dự ứng lực, đổ bê tông đốt dầm, căng kéo cáp dự ứng lực và chu kỳ tịnh tiến dầm trượt xe đúc. Xử lý kỹ thuật thi công khối hợp long (nối dầm hẫng với đoạn đúc trên đà giáo hoặc giữa hai đầu dầm hẫng) qua 3 trường hợp sai số cao độ; kỹ thuật kích cưỡng bức và cân bằng tải trọng đối trọng (giới hạn kích không quá 25 tấn).
  • Bài 3: Thiết kế ván khuôn, đà giáo và công tác bê tông: Hướng dẫn tính toán kiểm tra sức bền, độ võng của ván khuôn gỗ (nhóm V, cường độ kháng uốn $R_u = 18\text{ MPa}$) và ván khuôn thép ($M270M$ cấp 250); tính toán đà giáo cố định và giàn giáo di động chịu áp lực ngang của bê tông tươi theo công thức $p = 0.8 + \frac{120 + 25R}{T+20}$ kết hợp tải trọng va chấn đầm bê tông ($q = 0.4\text{ T/m}^2$). Quy định chỉ tiêu thí nghiệm vữa xi măng không co ngót bơm ống gen (độ chảy 13–15 giây qua phễu chuẩn, độ tách nước lắng sau 3 giờ $\le 2%$, cường độ $R_{28} \ge 25\text{ MPa}$), bảo dưỡng ẩm và gia nhiệt hơi nước ($\le 60^\circ\text{C}$, tốc độ nâng nhiệt $\le 10^\circ\text{C/h}$).
  • Bài 4: Kỹ thuật lắp ghép dầm bê tông cốt thép và thiết bị nâng: Phương pháp lắp ghép kết cấu nhịp bằng cần cẩu chạy dưới, cần cẩu chạy trên kết cấu nhịp và hệ nổi/cần cẩu nổi trên vùng nước ngập. Phương pháp tính toán thông số kỹ thuật cần trục (chiều cao nâng móc $h_4$ từ 2–5m, tầm với $L$, tải trọng nâng, độ hở an toàn $C \ge 2\text{ cm}$), tính toán sức bền cáp treo dầm (hệ số an toàn $K=6$, hệ số xung kích $1+\mu = 1.1$, tải trọng gió $W_0 = 25\text{ daN/m}^2$) và kiểm tra ổn định uốn phẳng của dầm gánh.
  • Bài 5: Lắp đặt kết cấu nhịp dàn thép: Quy trình sản xuất cấu kiện thép tại nhà máy, vận chuyển và thiết lập mặt bằng bãi lắp ráp KCN trên nền đường đầu cầu hoặc bãi sông. Tính toán kích thước bãi lắp ($L_{bãi} = L_{nhịp_lao} + L_{mũi_dẫn} + 5\text{ m}$; $B_{bãi} = B + b_{cẩu} + b_p$), kết cấu chồng nề tà vẹt gỗ hoặc chồng nề thép hình chữ I (dạng cũi lợn) cao 50–70cm, phục vụ việc ghép cụm dầm và lắp bu-lông/đinh tán mối nối tạo vồng.
  • Bài 6: Luồn cáp, căng kéo cáp dự ứng lực và lắp đặt giá long môn: Hướng dẫn công nghệ bố trí bó sợi thép cường độ cao ($f_t \ge 170\text{ kg/mm}^2$, $f_{0.2} \ge 0.8f_t$), lắp dựng đầu neo, kích thủy lực thông tâm chuyên dụng (ZPE-7A) và thao tác lắp đặt giá long môn trong dây chuyền lao lắp dầm.
+-------------------------------------------------------------------------------+
|                       TIẾN TRÌNH CÔNG NGHỆ THI CÔNG CẦU                       |
+-------------------------------------------------------------------------------+
                                        |
  [Bài 1: Phụ tùng neo buộc & Nút dây] ---> Thao tác buộc chuyển tải, neo giằng
                                        |
  [Bài 2 & 3: Ván khuôn, Xe đúc & Bê tông] -> Đúc dầm hẫng, kiểm soát vồng, hợp long
                                        |
  [Bài 4 & 5: Thiết bị nâng & Dàn thép] ---> Cẩu lắp KCN, bố trí bãi lắp và chồng nề
                                        |
  [Bài 6: Căng kéo DƯL & Giá long môn] ----> Căng sau, bơm vữa gen, hoàn thiện nhịp

Kiến thức nền tảng được xây dựng

Tài liệu cung cấp khối kiến thức kỹ thuật cơ sở bao gồm:

  • Cơ học kết cấu và tải trọng thi công: Phân tích trạng thái chịu lực của hệ thống dầm gánh, cột chống tạm, thanh ứng suất giằng chéo chịu uốn phẳng, nén lệch tâm và lực xung kích khi đầm bê tông.
  • Vật liệu học chuyên ngành: Tiêu chuẩn kỹ thuật đối với sợi thép cường độ cao (độ ô-van, giới hạn chảy, độ dãn dài $\ge 4%$, độ dẻo uốn gập với bán kính $r=10\text{ mm}$ trên 4 lần), phụ gia hóa dẻo chậm đông kết, vữa không co ngót đệm thớt gối và bê tông bịt đầu dầm mác cao ($> M400$).
  • Trắc địa công trình cầu: Kỹ thuật đo đạc khống chế cao độ và đường độ vồng dầm hẫng tại 3 vị trí (tim cầu, mép thượng lưu, mép hạ lưu); quy tắc đo đạc tại thời điểm nhiệt độ môi trường $< 25^\circ\text{C}$ (trước 7 giờ sáng mùa hè) nhằm loại trừ ảnh hưởng của bức xạ nhiệt gây biến dạng kết cấu.

Kỹ năng phát triển

  • Kỹ năng cơ bản: Thao tác chuẩn xác các loại nút dây công nghiệp trong vận chuyển cấu kiện; liên kết cốt thép thường bằng mối buộc hoặc hàn ghép theo quy chuẩn thiết kế.
  • Kỹ năng phân tích và tính toán: Tính toán lựa chọn tầm với cần trục, tính sức chịu tải của dây cáp cẩu và dầm gánh; xác định biểu đồ áp lực ngang của bê tông tươi tác dụng lên ván khuôn thành để chọn chiều dày ván ($b$) và nẹp gia cường.
  • Kỹ năng công nghệ chuyên sâu: Lắp ráp và tịnh tiến xe đúc dầm hẫng; kiểm soát trình tự kích căng kéo cáp đáy và tháo dỡ gối kê tạm khối K0; xử lý sai số độ chênh cao mút hẫng trước khi đổ bê tông khối hợp long.

Phương pháp giảng dạy và học tập

Phương pháp sư phạm

Giáo trình được triển khai theo phương pháp đào tạo định hướng năng lực thực hành (Competency-Based Training). Mỗi bài học bắt đầu bằng việc phân tích cấu tạo và nguyên lý làm việc của thiết bị, tiếp nối bằng các bảng thông số kỹ thuật, quy trình thao tác từng bước và các lưu ý an toàn lao động mang tính bắt buộc.

Bài tập và bài toán kỹ thuật ứng dụng

Tài liệu tích hợp các bài toán thực hành tính toán kết cấu phụ trợ:

  • Tính toán kiểm tra chiều dày ván khuôn gỗ đứng chịu áp lực ngang hỗn hợp bê tông tươi ($P_{max}$) kết hợp lực chấn động ($q = 0.4\text{ T/m}^2$), xác định khoảng cách giữa các nẹp ngang và nẹp đứng theo điều kiện mô-men kháng uốn $W = \frac{b h^2}{6}$.
  • Tính toán xác định độ hở an toàn $C$ giữa thân cần trục và kết cấu dầm cầu dựa trên sơ đồ hình học tầm với $L = f(H, a, h_3, h_4, h_1)$.
  • Xác định lực căng cáp treo dầm bê tông $S = \frac{Q (1+\mu)}{n_c \sin\alpha}$ có xét đến vận tốc gió và hệ số an toàn kéo đứt.

Phương pháp đánh giá và tự học

  • Đánh giá thực hành: Kiểm tra kỹ năng thắt nút dây theo thời gian định mức; kỹ năng lắp ghép liên kết bu-lông, đinh tán trên bãi lắp ráp dàn thép; kiểm tra quy trình bơm vữa ống gen cáp dự ứng lực bằng máy bơm áp lực ($p \le 10\text{ kg/cm}^2$, duy trì áp suất $6\text{ kg/cm}^2$ trong 5 phút).
  • Đánh giá thí nghiệm vật liệu: Thực hiện kiểm tra độ sụt bê tông, độ linh động của vữa qua phễu hình nón (13–15 giây), đo độ co ngót và độ lắng nước của vữa sau 24 giờ.
  • Hướng dẫn tự học: Người học đối chiếu các bước thi công thực tế tại công trường với hệ thống bản vẽ chi tiết (sơ đồ cấu tạo giàn giáo di động, sơ đồ kích căng kéo dầm hẫng, bố trí chồng nề) được trình bày trong giáo trình.

Điểm nổi bật và tính ứng dụng thực tiễn

  • Tích hợp công nghệ đúc hẫng cân bằng: Giáo trình cung cấp quy trình thi công phân đoạn dầm hộp bê tông cốt thép dự ứng lực nhịp lớn bằng xe đúc chạy trên ray dầm trượt, chi tiết hóa từng thao tác giải phóng tăng-đơ, hạ kích và tịnh tiến dàn chính.
  • Giải pháp xử lý sai số hình học tại hiện trường: Nêu rõ các phương án cân chỉnh cao độ khối hợp long trong 3 trường hợp sai lệch thực tế do ảnh hưởng của từ biến, co ngót bê tông và độ lún đàn hồi của đà giáo.
  • Tiêu chuẩn hóa các thông số thí nghiệm kiểm tra: Toàn bộ quá trình kiểm soát chất lượng từ cốt thép dự ứng lực (theo TCVN 4453-87), chất lượng ván khuôn đến chỉ tiêu cơ lý của vữa xi măng và bê tông bịt đầu dầm ($M400$) đều được định lượng bằng các giá trị đo đạc cụ thể.
  • Mối liên kết chặt chẽ với thực tế công trường: Các số liệu về kích thước chồng nề tà vẹt (50–70cm), khoảng cách di chuyển đầm dùi ($1.5$ lần bán kính tác dụng), nhiệt độ nghiệm thu trắc địa ($< 25^\circ\text{C}$) đều là các thông số vận hành tiêu chuẩn trong ngành xây dựng cầu.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Học viên theo học hệ Trung cấp và Cao đẳng nghề "Lắp đặt cầu", "Xây dựng cầu đường bộ", "Kỹ thuật công trình xây dựng".
  • Điều kiện tiên quyết: Người học cần hoàn thành các môn học cơ sở gồm: An toàn lao động trong xây dựng, Vẽ kỹ thuật ngành cầu, Cơ học cơ sở, Trắc địa công trình và Vật liệu xây dựng.
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm khung bài giảng chuẩn, phát triển hệ thống bài tập lớn thiết kế biện pháp thi công và hướng dẫn thực tập xưởng/công trường.
  • Kỹ sư, kỹ thuật viên hiện trường: Dùng làm tài liệu tra cứu nhanh các thông số an toàn cáp cẩu, quy trình căng kéo dự ứng lực, quy chuẩn nghiệm thu lắp đặt ván khuôn và đà giáo cầu.

Câu hỏi thường gặp

1. Giáo trình này phù hợp cho bậc đào tạo nào?
Giáo trình được biên soạn chính thức cho trình độ Trung cấp nghề Lắp đặt cầu. Tuy nhiên, khối lượng kiến thức về công nghệ đúc hẫng, tính toán ván khuôn thép và lắp ghép dàn thép hoàn toàn phù hợp làm tài liệu tham khảo cho sinh viên bậc Cao đẳng và kỹ thuật viên công trường.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi tiếp cận giáo trình?
Người học cần nắm vững kiến thức về hình học họa hình, sức bền vật liệu cơ bản, tính chất cơ lý của bê tông - cốt thép và phương pháp đo đạc cao độ bằng máy thủy bình/kinh vĩ.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết cầu thông thường là gì?
Giáo trình tập trung chuyên sâu vào quy trình công nghệ lắp đặt và thiết bị thi công thực tế (xe đúc, kích thông tâm, bãi lắp dầm, chồng nề, nút dây), hạn chế các phép chứng minh toán học phức tạp và thay bằng các công thức tính toán kiểm tra kết cấu phụ trợ tại hiện trường.

4. Làm thế nào để tự học và nắm bắt tốt quy trình thi công trong giáo trình?
Cần kết hợp việc nghiên cứu sơ đồ công nghệ (sơ đồ xe đúc, sơ đồ bãi lắp dầm) với các bảng thông số định lượng; thực hành trực tiếp kỹ năng nút dây và đối chiếu với các tiêu chuẩn thi công cầu đường hiện hành.

5. Giáo trình có đề cập đến các tiêu chuẩn kỹ thuật nào?
Tài liệu trích dẫn và áp dụng trực tiếp Tiêu chuẩn Việt Nam TCVN 4453-87 về quy chuẩn nghiệm thu cốt thép và bê tông, cùng các quy định kỹ thuật về sai số hình học, lực căng kéo cáp và an toàn thiết bị nâng trong ngành Giao thông Vận tải.

Kết luận

Giáo trình Lắp đặt thiết bị thi công (Hệ Trung cấp) là tài liệu đào tạo chuyên môn có tính chuẩn hóa cao về mặt kỹ thuật, phản ánh toàn diện các quy trình lắp dựng công trình cầu từ cơ bản (sử dụng dây, phụ tùng neo buộc) đến phức tạp (công nghệ đúc hẫng, lắp ghép dàn thép, căng kéo dự ứng lực).

Lộ trình học tập đề xuất: Bắt đầu từ việc làm chủ kỹ thuật nút dây và an toàn thiết bị cẩu lắp tại Bài 1 và Bài 4 $\rightarrow$ Nắm vững nguyên lý thiết kế ván khuôn, đà giáo và kiểm soát bê tông tại Bài 3 $\rightarrow$ Làm chủ công nghệ đúc hẫng cân bằng và lắp ráp dàn thép tại Bài 2, Bài 5 và Bài 6. Người học nên kết hợp tra cứu các tiêu chuẩn ngành GTVT và tài liệu hướng dẫn vận hành thiết bị nâng thủy lực để hoàn thiện năng lực nghề nghiệp.
