THÔNG TIN TỔNG QUAN VÀ MÔ TẢ HỌC THUẬT GIÁO TRÌNH MÔ ĐUN: LẮP ĐẶT THIẾT BỊ ĐO LƯỜNG ĐIỆN

Tổng quan về giáo trình (250-300 từ)

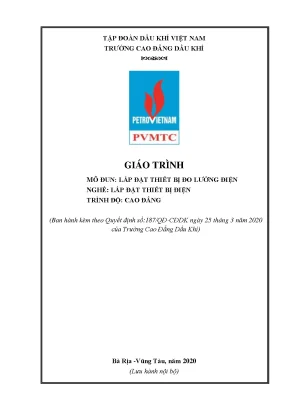

Giáo trình mô đun "Lắp đặt thiết bị đo lường điện" (Mã số mô đun: KTĐ19MĐ29) là tài liệu đào tạo chuyên môn nghề được ban hành kèm theo Quyết định số 187/QĐ-CĐDK ngày 25 tháng 3 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam). Tài liệu do Tổ bộ môn Điện biên soạn, với sự tham gia của các tác giả: Lê Thị Thu Hường (Chủ biên), Ninh Trọng Tuấn và Nguyễn Xuân Thịnh.

Trong chương trình đào tạo nghề Lắp đặt thiết bị điện trình độ Cao đẳng (tổng khối lượng 86 tín chỉ, 2025 giờ), mô đun KTĐ19MĐ29 thuộc nhóm các môn học, mô đun chuyên môn nghề bắt buộc (nhóm II.2). Về tiến trình đào tạo, mô đun được bố trí giảng dạy sau khi sinh viên đã hoàn thành các học phần nền tảng gồm: Đo lường điện (KTĐ19MĐ14), Trang bị điện 1 (KTĐ19MĐ57), Trang bị điện 2 (KTĐ19MĐ58), Máy điện cơ sở (KTĐ19MĐ35); đồng thời là môn học tiên quyết trước khi người học tiếp cận mô đun Lắp đặt thiết bị bảo vệ (KTĐ19MĐ26).

Mục tiêu đào tạo của mô đun tập trung vào ba chuẩn đầu ra chính:

  • Về kiến thức: Trình bày được cấu tạo, thông số kỹ thuật và nguyên lý làm việc của các thiết bị biến đổi đo lường (máy biến dòng TI, máy biến điện áp TU) cùng các thiết bị đo đại lượng điện (điện áp, dòng điện, tần số, công suất tác dụng, công suất phản kháng, hệ số công suất, điện năng một pha và ba pha) và đại lượng không điện.
  • Về kỹ năng: Lắp đặt, đấu nối và kiểm tra vận hành chính xác các thiết bị đo lường vào mạch điện hạ thế, công tơ đo điện năng trực tiếp/gián tiếp và hoàn thiện tủ đo lường - phân phối tổng theo đúng sơ đồ kỹ thuật và quy chuẩn an toàn.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện thái độ làm việc cẩn trọng, kỷ luật lao động và chấp hành nghiêm ngặt các quy tắc an toàn điện trong môi trường xưởng thực hành và sản xuất.

Mô đun có thời lượng 90 giờ (tương đương 04 tín chỉ), gồm 28 giờ lý thuyết, 54 giờ thực hành/thảo luận/thí nghiệm và 08 giờ kiểm tra. Cấu trúc giáo trình gồm 13 bài học được thiết kế theo hướng tích hợp, kết hợp chặt chẽ giữa cơ sở lý thuyết đo lường và quy trình thao tác kỹ thuật từng bước.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Nội dung giáo trình được triển khai qua 13 bài học theo trình tự logic kỹ thuật từ thiết bị biến đổi, dụng cụ đo đại lượng cơ bản đến công tơ đo đếm điện năng và lắp đặt hoàn chỉnh tủ điện phân phối:

  1. Bài 1 - Lắp đặt máy biến dòng (TI / CT): Khái niệm về Current Transformer; cấu tạo mạch từ lõi rỗng, cuộn sơ cấp, cuộn thứ cấp; phân tích chế độ hở mạch thứ cấp sinh điện áp cao nguy hiểm và chế độ ngắn mạch; quy trình 4 bước lắp đặt TI nối tiếp phụ tải và tiếp địa cuộn thứ cấp.
  2. Bài 2 - Lắp đặt máy biến điện áp (TU / VT / PT): Cấu tạo lõi thép (trụ và gông với các lá thép kỹ thuật điện 0,3–0,5 mm), phân loại dây quấn đồng tâm / xen kẽ; kết cấu vỏ máy, bình dầu phụ, sứ xuyên, ống bảo hiểm và rơ le hơi; nguyên lý biến đổi điện áp xoay chiều.
  3. Bài 3 - Lắp đặt thiết bị đo điện áp: Cơ cấu chỉ thị từ điện, điện từ, điện động; phương pháp mở rộng thang đo một chiều bằng điện trở phụ $R_p$ nối tiếp theo công thức $U = I_m(R_m + R_p)$; mạch đo xoay chiều sử dụng diode chỉnh lưu bán kỳ ($I_{cltb} \approx 0,45 I_{hd}$) và toàn kỳ ($I_{cltb} \approx 0,9 I_{hd}$); quy tắc mắc vôn kế song song với mạch đo.
  4. Bài 4 - Lắp đặt thiết bị đo dòng điện: Yêu cầu kỹ thuật đối với ampe kế, thang đo dòng miliampe; quy tắc mắc ampe kế nối tiếp với phụ tải cần đo.
  5. Bài 5 - Lắp đặt thiết bị đo tần số: Cấu tạo và nguyên lý đếm xung của tần số kế điện tử hiển thị LED/LCD trên dải thời gian tiêu chuẩn 1 giây; đồng hồ định thời có độ ổn định cao.
  6. Bài 6 - Lắp đặt thiết bị đo công suất: Cơ cấu điện động lực của Watt kế (kết hợp cuộn dòng nối tiếp và cuộn áp song song); nguyên lý làm việc biểu diễn theo phương trình $P = UI$.
  7. Bài 7 - Lắp đặt thiết bị đo điện năng một pha: Cấu tạo công tơ cảm ứng gồm cuộn áp, cuộn dòng, đĩa nhôm, nam châm vĩnh cửu tạo mômen cản và hộp số cơ khí; sơ đồ đấu dây 4 cực (cực 1-2 cho pha nóng, cực 3-4 cho pha trung tính).
  8. Bài 8 - Lắp đặt thiết bị đo điện năng 3 pha trực tiếp: Kết cấu công tơ 3 pha 3 phần tử (2 đĩa nhôm gắn trên cùng một trục); quy trình đấu nối từng cặp dây pha và dây trung tính từ nguồn lưới vào aptomat tổng.
  9. Bài 9 - Lắp đặt thiết bị đo điện năng 3 pha gián tiếp: Cấu tạo công tơ gián tiếp qua TI; sơ đồ đấu nối 11 chân phân thành 4 nhóm tín hiệu: Nhóm pha A (chân 1, 2, 3), Nhóm pha B (chân 4, 5, 6), Nhóm pha C (chân 7, 8, 9) và Nhóm trung tính N (chân 10, 11); nguyên tắc luồn cáp đúng chiều từ cực K sang L.
  10. Bài 10 - Lắp đặt thiết bị đo công suất phản kháng: Định nghĩa công suất phản kháng $Q = UI\sin\varphi$ (đơn vị VAR); cấu tạo và nguyên lý hoạt động của công tơ đo công suất vô công.
  11. Bài 11 - Lắp đặt thiết bị đo hệ số công suất: Cấu tạo và nguyên lý chỉ thị độ lệch pha giữa dòng điện và điện áp ($\cos\varphi$).
  12. Bài 12 - Lắp đặt thiết bị đo các đại lượng không điện: Đo vận tốc và gia tốc sử dụng cảm biến chuyên dụng; quy trình tích hợp tín hiệu đo không điện vào hệ thống điện.
  13. Bài 13 - Lắp đặt tủ đo lường và phân phối (tủ tổng): Phân tích sơ đồ nguyên lý mạch phân phối; thuyết minh vận hành mạch động lực và mạch đo lường; quy trình gia công, lắp đặt hoàn thiện thiết bị trên bảng tủ phân phối hạ thế.

Kiến thức nền tảng được xây dựng

  • Cơ sở lý thuyết: Nguyên lý cảm ứng điện từ Faraday; tương tác từ trường trong các cơ cấu đo điện cơ (từ điện, điện từ, điện động); lý thuyết mạch điện xoay chiều 1 pha và 3 pha 4 dây.
  • Nguyên tắc kỹ thuật cốt lõi: Nguyên tắc phối hợp trở kháng (vôn kế có nội trở lớn $Z_V = R_m + R_p$, ampe kế có nội trở rất nhỏ); nguyên tắc biến đổi dòng điện tải lớn về mức chuẩn 5A (hoặc 0–20 mA thông qua bộ chuyển đổi dùng cho PLC/biến tần); nguyên tắc triệt tiêu nguy cơ quá áp bằng cách nối đất cuộn thứ cấp TI.
  • Hệ thống sơ đồ chuẩn: Quy chuẩn sơ đồ đấu dây công tơ điện lực EVN 1 pha 4 cực; sơ đồ phân nhóm 11 cực của công tơ 3 pha gián tiếp.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Sử dụng đồng hồ VOM để kiểm tra thông mạch, đo điện trở cuộn dây, xác định cực tính cuộn sơ cấp/thứ cấp; kỹ thuật tuốt vỏ cáp, bấm đầu cốt (cosse) đúng tiêu chuẩn chống phóng điện/move tiếp điểm; đấu nối mạch theo sơ đồ nguyên lý.
  • Kỹ năng phân tích: Đọc hiểu và bóc tách sơ đồ nguyên lý tủ điện phân phối; phân tích hiện tượng sai lệch góc pha và tỷ số biến dòng ảnh hưởng đến sai số phép đo (yêu cầu sai số dưới 10% trong mạch bảo vệ).
  • Kỹ năng thực hành: Độc lập thực hiện quy trình lắp đặt cố định thiết bị lên thanh ray/bảng tủ, liên kết cơ khí vuông góc và vận hành thử nghiệm hệ thống đóng cắt bảo vệ (CB, aptomat, cầu chì).

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp giảng dạy (Pedagogical approach)

Chương trình áp dụng phương pháp dạy học tích cực, tích hợp giữa lý thuyết chuyên môn và thực hành nghề nghiệp:

  • Diễn giảng và làm mẫu (Demonstration): Giảng viên giải thích sơ đồ nguyên lý, phân tích cấu tạo bên trong thiết bị, sau đó thực hiện thao tác mẫu về quy trình kiểm tra cực tính, bấm đầu cốt và đấu nối dây.
  • Dạy học nêu vấn đề và thảo luận nhóm: Học sinh/sinh viên được phân công làm việc theo nhóm để giải quyết các tình huống kỹ thuật (ví dụ: xác định nguyên nhân đĩa nhôm công tơ quay ngược, xử lý hiện tượng hở mạch thứ cấp máy biến dòng).

Điều kiện và môi trường thực hành

  • Địa điểm: Phòng học chuyên môn hóa / Xưởng lắp đặt điện.
  • Trang thiết bị: Máy vi tính, máy chiếu bài giảng; hệ thống đồng hồ đo VOM kim/số; bộ đồ nghề thợ điện (kìm bấm cốt, dao trổ cáp, tua vít); thiết bị đóng cắt bảo vệ (cầu chì, CB, aptomat 3 pha); mô hình bảng điện và tủ phân phối hạ thế.

Quy trình đánh giá kết quả học tập

Quy định kiểm tra đánh giá được chia thành 3 hình thức:

Hình thức đánh giá Số lượng bài Phương thức thực hiện Nội dung và thời gian
Kiểm tra thường xuyên 02 Vấn đáp đầu giờ, kiểm tra viết ngắn hoặc chấm điểm bài thực hành Nội dung bài học tại thời điểm bất kỳ; thời gian $\le 30$ phút.
Kiểm tra định kỳ 05 Tự luận, trắc nghiệm và thao tác thực hành kỹ năng • Bài 1 & 2: Lý thuyết + Thực hành Bài 1 đến Bài 6 (45–60 phút).
• Bài 3: Thực hành Bài 10 (60 phút).
• Bài 4 & 5: Lý thuyết + Thực hành Bài 7 đến Bài 13 (45–60 phút).
Thi kết thúc mô đun 01 Thi thực hành thao tác kỹ thuật kết hợp tự luận Đấu nối hoàn chỉnh sơ đồ đo lường; thời gian 60–120 phút.

Hướng dẫn tự học cho sinh viên

  • Đọc trước tài liệu và giáo trình chi tiết từng bài học trước khi vào xưởng.
  • Lập bảng tổng hợp sơ đồ chân của từng loại khí cụ đo (đặc biệt là công tơ 1 pha và công tơ 3 pha gián tiếp 11 chân).
  • Hoàn thành đầy đủ các câu hỏi củng cố và bài tập tình huống theo phiếu học tập cá nhân/nhóm đúng thời hạn quy định.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình mô đun KTĐ19MĐ29 được xây dựng trên cơ sở chuẩn hóa theo khung chương trình đào tạo nghề Lắp đặt thiết bị điện trình độ Cao đẳng, ban hành theo Quyết định số 187/QĐ-CĐDK năm 2020 của Trường Cao đẳng Dầu khí.

Nội dung giáo trình có các điểm kỹ thuật nổi bật:

  • Gắn kết với tiêu chuẩn công nghiệp và ngành điện: Tài liệu cập nhật các quy cách đấu nối công tơ điện theo chuẩn của Tập đoàn Điện lực Việt Nam (EVN), phục vụ mục đích kiểm soát và thanh toán điện năng tiêu thụ thực tế.
  • Tích hợp các dòng thiết bị đo hiện đại: Ngoài các cơ cấu chỉ thị kim truyền thống (từ điện, điện từ, điện động), giáo trình bổ sung các thiết bị đo số, tần số kế điện tử màn hình LED/LCD, bộ chuyển đổi tín hiệu đo lường dòng điện 0–20 mA kết nối với bộ điều khiển lập trình PLC và biến tần.
  • Chi tiết hóa quy trình kỹ thuật chống sự cố: Hướng dẫn cụ thể quy trình sử dụng kìm kẹp cốt ép chặt đầu cáp nhằm ngăn ngừa hiện tượng move tiếp điểm (tiếp xúc lỏng sinh nhiệt phát hỏa khi tải lớn), cũng như phương pháp đo thông mạch bằng VOM để loại trừ nguy cơ xông điện chéo giữa các pha của aptomat 3 pha.
  • Kế thừa các tài liệu học thuật chuẩn mực: Nội dung chuyên môn được biên soạn dựa trên sự đối chiếu và trích dẫn từ 4 nguồn tài liệu tham khảo chính thống:
    1. Giáo trình đo lường điện và cảm biến đo lường (Nguyễn Văn Hoà, Bùi Đăng Thảnh - NXB Giáo dục, 2009).
    2. Giáo trình Đo lường các đại lượng điện và không điện (Nguyễn Văn Hoà - Vụ THCN-DN, NXB Giáo dục, 2002).
    3. Giáo trình đo lường điện tử (Vũ Xuân Giáp - NXB Hà Nội, 2009).
    4. Đo điện thực hành (Bùi Văn Yên - NXB Hải Phòng, 2004).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được thiết kế chuyên biệt cho các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật:

  • Sinh viên Cao đẳng nghề: Sinh viên năm thứ 2 theo học nghề Lắp đặt thiết bị điện tại Trường Cao đẳng Dầu khí và các trường cao đẳng kỹ thuật trên toàn quốc.
  • Điều kiện tiên quyết đối với người học: Sinh viên cần hoàn thành các môn học kỹ thuật cơ sở và chuyên môn nghề gồm:
    • Nhóm kỹ thuật cơ sở: An toàn vệ sinh lao động (ATMT19MH01), An toàn điện (KTĐ19MH1), Mạch điện cơ bản (KTĐ19MH32), Mạch điện (KTĐ19MĐ31), Vẽ điện chuyên ngành (KTĐ19MĐ66), Vật liệu điện (KTĐ19MH64), Khí cụ điện (KTĐ19MĐ15).
    • Nhóm chuyên môn nghề: Thực tập điện cơ bản 1 (KTĐ19MĐ50), Đo lường điện (KTĐ19MĐ14), Trang bị điện 1 & 2 (KTĐ19MĐ57, KTĐ19MĐ58), Máy điện cơ sở (KTĐ19MĐ35).
  • Giảng viên chuyên ngành: Sử dụng làm căn cứ chuẩn để xây dựng giáo án lý thuyết, giáo án tích hợp, phiếu hướng dẫn thực hành xưởng, phiếu chấm điểm kỹ năng và đề thi đánh giá định kỳ/kết thúc mô đun.
  • Kỹ thuật viên và người tự học: Tài liệu hỗ trợ thợ điện, công nhân lắp đặt bảng tủ điện tại các xí nghiệp, nhà máy tra cứu quy trình đấu nối biến dòng CT, biến áp VT, công tơ 3 pha và thiết bị đo công suất phản kháng.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn phục vụ đào tạo sinh viên hệ Cao đẳng nghề Lắp đặt thiết bị điện, đồng thời là tài liệu tham khảo kỹ thuật cho giảng viên dạy nghề và kỹ thuật viên thi công tủ phân phối điện hạ thế.

2. Cần hoàn thành những kiến thức nền nào trước khi học giáo trình?

Người học cần tích lũy kiến thức từ các học phần: An toàn điện, Mạch điện, Khí cụ điện, Đo lường điện, Máy điện cơ sở và Trang bị điện 1 & 2 để có đủ kiến thức đọc hiểu sơ đồ và phân tích nguyên lý làm việc của thiết bị.

3. Điểm khác biệt của giáo trình này so với các giáo trình lý thuyết đo lường thuần túy là gì?

Khác với các tài liệu thuần lý thuyết, giáo trình này cấu trúc theo dạng mô đun tích hợp (54 giờ thực hành / 28 giờ lý thuyết), cụ thể hóa các thao tác kỹ thuật tại xưởng như: cách bóc tách vỏ cáp, bấm đầu cốt, nhận diện cực tính K-L của biến dòng và sơ đồ nhóm 11 chân công tơ gián tiếp.

4. Làm sao để tự học và thực hành mô đun này hiệu quả?

Người học cần đọc kỹ nguyên lý từng bài trước khi lên lớp, ghi nhớ sơ đồ nối dây của từng loại dụng cụ đo, tuân thủ nghiêm ngặt nguyên tắc nối đất an toàn cuộn thứ cấp TI và kiểm tra thông mạch bằng đồng hồ VOM trước khi cấp nguồn.

5. Giáo trình có những tài liệu bổ trợ nào đi kèm?

Đi kèm giáo trình là hệ thống câu hỏi củng cố cuối mỗi bài, phiếu bài tập tình huống, đề kiểm tra định kỳ thực hành và danh mục 4 tài liệu tham khảo chuyên ngành của NXB Giáo dục, NXB Hà Nội và NXB Hải Phòng.

Kết luận (150 từ)

Giáo trình mô đun Lắp đặt thiết bị đo lường điện (KTĐ19MĐ29) cung cấp hệ thống kiến thức hoàn chỉnh về cấu tạo, nguyên lý và quy trình kỹ thuật lắp ráp, kiểm tra các loại thiết bị đo lường trong hệ thống điện dân dụng và công nghiệp.

Lộ trình học tập đề xuất:

  1. Nghiên cứu lý thuyết mạch từ và biến đổi dòng/áp tại Bài 1 và Bài 2.
  2. Nắm vững kỹ thuật đo các thông số cơ bản (Vôn, Ampe, Hz, Watt) tại Bài 3 đến Bài 6.
  3. Thực hành đấu nối hệ thống đo đếm điện năng 1 pha, 3 pha trực tiếp và gián tiếp qua TI tại Bài 7 đến Bài 11.
  4. Lắp ráp tích hợp hoàn chỉnh tủ điện đo lường và phân phối tổng tại Bài 13.
  5. Chuyển tiếp sang học phần tiếp theo: Mô đun Lắp đặt thiết bị bảo vệ (KTĐ19MĐ26).

Tài liệu tham khảo bổ trợ đề xuất: Sinh viên nghiên cứu kết hợp bộ đôi tài liệu của PGS. Nguyễn Văn Hoà: Giáo trình Đo lường điện và cảm biến đo lường (2009) và Giáo trình Đo lường các đại lượng điện và không điện (2002) để mở rộng cơ sở lý thuyết chuyên sâu.
