Giáo Trình Lắp Đặt Thiết Bị Điện Dân Dụng Nghề Lắp Đặt Thiết Bị Điện Cao Đẳng

Giáo trình lắp đặt thiết bị điện dân dụng cung cấp kiến thức và kỹ năng cần thiết cho sinh viên ngành điện cao đẳng trường cao đẳng dầu khí.

• Tác giả: Nguyễn Lê Cương
• Trường học: Trường Cao Đẳng Dầu Khí
• Chuyên ngành: Lắp Đặt Thiết Bị Điện
• Đề tài: Giáo Trình Lắp Đặt Thiết Bị Điện Dân Dụng
• Loại tài liệu: Giáo Trình
• Năm xuất bản: 2022
• Địa điểm: Bà Rịa - Vũng Tàu

Mục lục chi tiết

• LỜI GIỚI THIỆU
• 1. BÀI 1: LẮP ĐẶT CHUÔNG ĐIỆN
• 1.1. KHÁI NIỆM VÀ PHÂN LOẠI CHUÔNG ĐIỆN
• 1.2. Cấu tạo chuông cửa không dây
• 1.3. Quy trình lắp đặt chuông điện từ
• 2. BÀI 2: LẮP ĐẶT QUẠT TRẦN
• 2.1. Quy trình lắp đặt quạt trần
• 3. BÀI 3: LẮP ĐẶT BÌNH NƯỚC NÓNG
• 3.1. Khái niệm bình nước nóng
• 3.2. Quy trình lắp đặt máy nước nóng
• 4. BÀI 4: LẮP ĐẶT MÁY GIẶT
• 4.1. Khái niệm về máy giặt
• 4.2. Phân loại máy giặt
• 4.3. Quy trình lắp đặt máy giặt
• 5. BÀI 5: LẮP ĐẶT MÁY BƠM NƯỚC
• 5.1. Quy trình lắp đặt
• 6. BÀI 6: LẮP ĐẶT THIẾT BỊ BÁO CHÁY TỰ ĐỘNG
• 6.1. Các thành phần của hệ thống báo cháy tự động
• 6.2. Nguyên lý hoạt động của hệ thống báo cháy
• 6.3. Quy trình lắp đặt
• 7. BÀI 7: LẮP ĐẶT HỆ THỐNG BÁO TRỘM
• 7.1. Các thành phần của hệ thống báo trộm
• 7.2. Nguyên lý hoạt động
• 7.3. Quy trình lắp đặt
• 8. BÀI 8: LẮP ĐẶT HỆ THỐNG PIN MẶT TRỜI
• 8.1. Các thành phần của hệ thống pin mặt trời
• 8.2. Nguyên lý hoạt động
• 8.3. Quy trình lắp đặt
• TÀI LIỆU CẦN THAM KHẢO

Tóm tắt

I. Tổng Quan Về Giáo Trình Lắp Đặt Thiết Bị Điện Dân Dụng

Giáo trình lắp đặt thiết bị điện dân dụng cao đẳng là tài liệu quan trọng trong việc đào tạo nghề điện. Nó cung cấp kiến thức cơ bản về các thiết bị điện sử dụng trong sinh hoạt hàng ngày. Nội dung giáo trình bao gồm nhiều bài học từ lắp đặt chuông điện đến hệ thống pin mặt trời. Mục tiêu chính của giáo trình là giúp sinh viên nắm vững kiến thức và kỹ năng cần thiết để thực hiện lắp đặt và bảo trì các thiết bị điện dân dụng.

1.1. Mục Đích Của Giáo Trình Lắp Đặt Thiết Bị Điện

Giáo trình nhằm trang bị cho sinh viên những kiến thức cần thiết về lắp đặt thiết bị điện dân dụng. Nó giúp sinh viên hiểu rõ cấu tạo và nguyên lý hoạt động của các thiết bị điện, từ đó có thể thực hiện lắp đặt và sửa chữa một cách an toàn và hiệu quả.

1.2. Nội Dung Chính Của Giáo Trình

Nội dung giáo trình bao gồm 8 bài học, mỗi bài tập trung vào một loại thiết bị điện cụ thể. Các bài học từ lắp đặt chuông điện, quạt trần, đến hệ thống báo cháy và pin mặt trời đều được trình bày chi tiết, giúp sinh viên dễ dàng tiếp cận và thực hành.

II. Thách Thức Trong Lắp Đặt Thiết Bị Điện Dân Dụng

Lắp đặt thiết bị điện dân dụng không chỉ đơn thuần là công việc kỹ thuật mà còn đối mặt với nhiều thách thức. Những vấn đề như an toàn điện, chất lượng thiết bị và kỹ năng lắp đặt là những yếu tố quan trọng cần được chú ý. Việc thiếu kiến thức và kỹ năng có thể dẫn đến những rủi ro nghiêm trọng trong quá trình lắp đặt.

2.1. Vấn Đề An Toàn Điện

An toàn điện là một trong những thách thức lớn nhất trong lắp đặt thiết bị điện. Việc không tuân thủ các quy định an toàn có thể gây ra tai nạn nghiêm trọng. Do đó, việc đào tạo về an toàn điện là rất cần thiết.

2.2. Chất Lượng Thiết Bị Điện

Chất lượng thiết bị điện ảnh hưởng trực tiếp đến hiệu quả và độ bền của hệ thống điện. Việc lựa chọn thiết bị kém chất lượng có thể dẫn đến hư hỏng và nguy cơ cháy nổ. Sinh viên cần được trang bị kiến thức để nhận diện và lựa chọn thiết bị chất lượng.

III. Phương Pháp Lắp Đặt Thiết Bị Điện Dân Dụng Hiệu Quả

Để lắp đặt thiết bị điện dân dụng một cách hiệu quả, cần áp dụng các phương pháp và quy trình chuẩn. Việc nắm vững quy trình lắp đặt sẽ giúp sinh viên thực hiện công việc một cách chính xác và an toàn. Các bước lắp đặt cần được thực hiện theo trình tự nhất định để đảm bảo chất lượng.

3.1. Quy Trình Lắp Đặt Chuông Điện

Quy trình lắp đặt chuông điện bao gồm các bước như lắp nút nhấn, lắp bộ phận chuông và đấu dây điện. Mỗi bước cần được thực hiện cẩn thận để đảm bảo chuông hoạt động hiệu quả.

3.2. Hướng Dẫn Lắp Đặt Quạt Trần

Lắp đặt quạt trần yêu cầu người thực hiện phải nắm rõ cấu tạo và nguyên lý hoạt động của quạt. Quy trình lắp đặt bao gồm việc xác định vị trí lắp đặt, đấu dây điện và kiểm tra hoạt động của quạt.

IV. Ứng Dụng Thực Tiễn Của Giáo Trình Lắp Đặt Thiết Bị Điện

Giáo trình lắp đặt thiết bị điện dân dụng không chỉ mang tính lý thuyết mà còn có nhiều ứng dụng thực tiễn. Sinh viên có thể áp dụng kiến thức đã học vào thực tế, từ việc lắp đặt thiết bị trong gia đình đến các công trình lớn hơn. Điều này giúp nâng cao kỹ năng và khả năng làm việc của sinh viên trong ngành điện.

4.1. Lắp Đặt Thiết Bị Trong Gia Đình

Việc lắp đặt thiết bị điện trong gia đình giúp cải thiện chất lượng cuộc sống. Sinh viên có thể áp dụng kiến thức để lắp đặt các thiết bị như chuông điện, quạt trần và máy giặt một cách an toàn và hiệu quả.

4.2. Ứng Dụng Trong Các Công Trình Lớn

Ngoài việc lắp đặt trong gia đình, sinh viên còn có thể tham gia vào các dự án lớn hơn như lắp đặt hệ thống điện cho nhà xưởng, trường học. Điều này giúp sinh viên có thêm kinh nghiệm thực tiễn và nâng cao khả năng làm việc nhóm.

V. Kết Luận Về Giáo Trình Lắp Đặt Thiết Bị Điện Dân Dụng

Giáo trình lắp đặt thiết bị điện dân dụng cao đẳng là một tài liệu quý giá cho sinh viên ngành điện. Nó không chỉ cung cấp kiến thức lý thuyết mà còn giúp sinh viên phát triển kỹ năng thực hành. Việc nắm vững nội dung giáo trình sẽ giúp sinh viên tự tin hơn trong công việc sau này.

5.1. Tương Lai Của Ngành Điện

Ngành điện đang phát triển mạnh mẽ với nhiều công nghệ mới. Việc cập nhật kiến thức và kỹ năng là rất cần thiết để đáp ứng nhu cầu thị trường lao động.

5.2. Khuyến Khích Học Tập Liên Tục

Sinh viên cần được khuyến khích học tập liên tục để nâng cao trình độ chuyên môn. Việc tham gia các khóa học bổ sung sẽ giúp sinh viên cập nhật kiến thức mới và cải thiện kỹ năng lắp đặt thiết bị điện.

Nội dung chính

Tổng quan về giáo trình

Giáo trình Lắp đặt thiết bị điện dân dụng (Mã mô đun: ELEC54129 / ELEC55129) là tài liệu đào tạo chuyên môn nghề được ban hành theo Quyết định số 205/QĐ-CĐDK ngày 01 tháng 3 năm 2022 của Trường Cao đẳng Dầu khí (Bà Rịa – Vũng Tàu). Giáo trình do tập thể tác giả thuộc Trường Cao đẳng Dầu khí biên soạn, trong đó ông Nguyễn Lê Cương đảm nhiệm vai trò chủ biên cùng tác giả Nguyễn Xuân Thịnh. Trong cấu trúc chương trình đào tạo nghề Điện công nghiệp và nghề Lắp đặt thiết bị điện trình độ Cao đẳng, mô đun này có vị trí là mô đun tự chọn chuyên môn nghề, được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung cùng khối kiến thức kỹ thuật cơ sở.

Mô đun có thời lượng 120 giờ, tương đương 05 tín chỉ định mức, bao gồm 28 giờ lý thuyết, 87 giờ thực hành/thí nghiệm/thảo luận và 05 giờ dành cho công tác kiểm tra đánh giá. Mục tiêu học tập cốt lõi của giáo trình tập trung vào việc cung cấp cho người học hệ thống kiến thức về cấu tạo, nguyên lý làm việc của các thiết bị điện dân dụng, hệ thống cảnh báo, an ninh và thiết bị năng lượng tái tạo; đồng thời hình thành kỹ năng đọc hiểu tài liệu kỹ thuật, xác định vị trí lắp đặt, đấu nối mạch điện, kiểm tra chất lượng và xử lý sự cố kỹ thuật.

Cấu trúc giáo trình được thiết kế theo hướng tiếp cận mô đun tích hợp, chia thành 8 bài học chuyên đề tương ứng với các nhóm thiết bị từ đơn giản đến phức tạp. Điểm đặc thù của tài liệu là tỷ trọng thời lượng thực hành chiếm tới 72,5% tổng số giờ đào tạo, gắn liền quy trình thao tác kỹ thuật với các yêu cầu an toàn điện, an toàn cơ học trong môi trường sinh hoạt gia đình và công sở.

---

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình được cấu trúc thành 8 bài học chuyên đề với tiến trình logic từ các thiết bị phát tín hiệu, thiết bị gia dụng cơ bản đến các hệ thống tự động hóa an ninh và nguồn năng lượng mặt trời:

• Bài 1: Lắp đặt chuông điện (7 giờ: 2 LT - 5 TH): Phân loại và cấu tạo chuông điện từ 220V (cuộn dây quấn quanh lõi kim loại từ tính tạo từ trường hút thanh thép), chuông điện tử không dây sử dụng bo mạch IC thu/phát sóng và chuông cửa có hình tích hợp camera quan sát kết nối cáp 4 dây tín hiệu với màn hình hiển thị.
• Bài 2: Lắp đặt quạt trần (9 giờ: 3 LT - 6 TH): Khái quát động cơ điện một pha (loại có tụ hoặc loại có vòng chập), các phương pháp điều khiển tốc độ qua hộp số điều tốc (3 đến 9 mức tốc độ) hoặc remote điều khiển từ xa. Trình bày sơ đồ đấu nối 5 đầu dây động cơ gồm $R$ (dây chạy), $S$ (dây khởi động), $Hi$ (tốc độ cao), $Me$ (tốc độ trung bình), $Lo$ (tốc độ thấp) và quy chuẩn gắn giá treo chịu tải trọng tối thiểu 16 kg.
• Bài 3: Lắp đặt bình nước nóng nhiệt (11 giờ: 2 LT - 9 TH): Phân tích hai dòng thiết bị chính: máy nước nóng trực tiếp (thanh gia nhiệt điện trở hoặc ống phủ Nano Carbon hồng ngoại, tích hợp cầu dao chống giật ELCB, cảm biến lưu lượng, cảm biến nhiệt độ TBSE) và máy nước nóng gián tiếp (ruột bình tráng men Titan/kim cương nhân tạo, lớp vỏ cách nhiệt IPX, thanh Magie hạn chế ăn mòn hóa học chu kỳ 2 năm, rơ le ngắt nhiệt tự động).
• Bài 4: Lắp đặt máy giặt (18 giờ: 4 LT - 12 TH - 2 KT): Cấu tạo, nguyên lý vận hành của máy giặt lồng ngang (cơ chế đảo quần áo liên tục, động cơ truyền động trực tiếp hoặc gián tiếp qua dây curoa - puli) và máy giặt lồng đứng cửa trên (cơ chế khuấy mâm xoay, phao áp lực báo mức nước, van cấp nước điện từ, van xả nước kết hợp cò mổ bánh răng khế, tốc độ vắt đạt khoảng 100 vòng/phút).
• Bài 5: Lắp đặt máy bơm nước (15 giờ: 3 LT - 12 TH): Cấu tạo động cơ bơm, mạch điện điều khiển và quy trình lắp đặt, đấu nối đường ống cấp - thoát nước dân dụng.
• Bài 6: Lắp đặt thiết bị báo cháy tự động (18 giờ: 4 LT - 13 TH - 1 KT): Các thành phần trung tâm báo cháy, đầu báo khói/nhiệt, chuông báo động và quy trình đấu nối hệ thống báo cháy tự động.
• Bài 7: Lắp đặt hệ thống báo trộm (17 giờ: 5 LT - 12 TH): Nguyên lý hoạt động của các cảm biến phát hiện xâm nhập, bộ thu nhận trung tâm và còi báo động khẩn cấp.
• Bài 8: Lắp đặt hệ thống pin mặt trời (25 giờ: 5 LT - 18 TH - 2 KT): Cấu tạo tế bào quang điện, bộ biến đổi điện áp (inverter), bình lưu trữ điện và quy trình lắp đặt hệ thống pin năng lượng mặt trời.

Kiến thức nền tảng được xây dựng

Nội dung giáo trình củng cố các nguyên lý khoa học kỹ thuật nền tảng:

• Nguyên lý điện từ học: Sự biến thiên dòng điện và cảm ứng điện từ trong cuộn dây nam châm điện của chuông báo, van cấp nước điện từ, rơ le bảo vệ.
• Nguyên lý nhiệt - điện: Sự chuyển hóa điện năng thành nhiệt năng qua thanh điện trở đốt nóng trong bình nước nóng nhiệt, sự bảo toàn nhiệt lượng thông qua lớp vỏ cách nhiệt polyurethane.
• Nguyên lý cơ - điện: Chuyển động quay của động cơ một pha có tụ điện, cơ cấu truyền lực bánh đà - dây curoa trong máy giặt, động cơ quạt trần.
• Nguyên lý an toàn - bảo vệ dòng rò: Hoạt động phát hiện dòng rò và cơ chế tự động ngắt mạch an toàn của thiết bị ELCB, rơ le nhiệt lưỡng cực.

Kỹ năng phát triển

• Kỹ năng chuyên môn kỹ thuật: Đọc hiểu sơ đồ mạch điện nguyên lý và bản vẽ lắp ráp thiết bị dân dụng; vận hành các dụng cụ đo kiểm điện áp, thông mạch và bút thử điện; thực hiện định tuyến đường dây âm tường/nổi bằng ống ghen.
• Kỹ năng cơ khí và liên kết hệ thống: Khoan tường, đóng tắc-kê, lắp đặt giá treo chịu lực cơ học; kỹ thuật quấn băng keo ren chống rò rỉ tại các đầu ren ống nước; kết nối hệ thống van an toàn, van một chiều.
• Kỹ năng chẩn đoán và khắc phục sự cố: Kiểm tra chất lượng cách điện bộ dây stato; kiểm tra méo sóng điện áp tại hộp số điều tốc quạt trần; dò tìm và xử lý hiện tượng rò điện, rò rỉ nước, hỏng phao áp lực hoặc hỏng tiếp điểm điều khiển.

---

Phương pháp giảng dạy và học tập

Giáo trình định hướng áp dụng các phương pháp sư phạm tích cực trong môi trường đào tạo nghề kỹ thuật:

• Tiếp cận sư phạm: Giảng viên sử dụng phối hợp các phương pháp diễn giảng chuyên đề, đàm thoại, vấn đáp kỹ thuật và dạy học dựa trên giải quyết vấn đề (problem-based learning). Trong các giờ thực hành, giảng viên thao tác mẫu từng bước quy trình công nghệ, trực tiếp quan sát và sửa chữa các sai sót kỹ thuật của học viên tại chỗ.
• Thực hành và xử lý tình huống kỹ thuật: Người học được chia nhóm để làm việc trực tiếp trên các mô hình thiết bị thật tại phòng thực hành chuyên môn hóa (Phòng thiết bị điện lạnh và gia dụng). Các bài tập tập trung vào việc giải quyết tình huống kỹ thuật như: căn chỉnh thăng bằng máy giặt, kiểm tra độ nhạy ELCB của bình nước nóng, đo điện trở cuộn dây quạt trần, khắc phục nhiễu bo mạch chuông điện tử.
• Phương pháp đánh giá kết quả học tập:
  • Đánh giá thường xuyên: Hình thức hỏi miệng lý thuyết chuyên đề và chấm điểm kỹ năng thao tác trực tiếp tại bàn thực hành.
  • Kiểm tra định kỳ (05 bài, thời lượng 45 – 60 phút/bài):
    1. Bài 1 (Lý thuyết): Nội dung Bài 1 đến Bài 4.
    2. Bài 2 (Thực hành): Lắp đặt thiết bị Bài 1 đến Bài 4.
    3. Bài 3 (Thực hành): Lắp đặt hệ thống máy bơm nước và báo cháy (Bài 5, 6).
    4. Bài 4 (Lý thuyết): Nội dung Bài 5 đến Bài 8.
    5. Bài 5 (Thực hành): Lắp đặt hệ thống báo trộm và pin mặt trời (Bài 7, 8).
  • Thi kết thúc mô đun: Thực hiện bài thi kỹ năng thực hành tổng hợp trên thiết bị thật.
• Hướng dẫn tự học: Học viên bắt buộc phải nghiên cứu trước nội dung bài học trong giáo trình, tìm hiểu tài liệu kỹ thuật đi kèm thiết bị của nhà sản xuất, hoàn thành hệ thống câu hỏi củng cố lý thuyết cuối mỗi bài và viết báo cáo thực hành sau mỗi buổi học tại xưởng.

---

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh sự phát triển của thiết bị điện dân dụng hiện đại thông qua các cập nhật kỹ thuật cụ thể:

• Tích hợp công nghệ thiết bị mới: Bên cạnh các thiết bị truyền thống đóng ngắt cơ khí đơn giản, giáo trình đưa vào phân tích các dòng thiết bị điện tử hiện đại như: chuông cửa không dây có bo mạch IC điều khiển từ xa, chuông cửa có màn hình camera quan sát; quạt trần gắn đèn chiếu sáng điều khiển bằng remote; bình nước nóng trực tiếp ứng dụng công nghệ làm nóng bằng bức xạ hồng ngoại với thanh gia nhiệt phủ Nano Carbon; máy giặt lồng ngang tích hợp bo mạch điều khiển tự động cân tải.
• Bổ sung hệ thống an ninh và năng lượng tái tạo: Giáo trình mở rộng phạm vi môn học vượt ra khỏi các thiết bị gia dụng truyền tải đơn thuần, đưa vào 3 bài học chuyên sâu về hệ thống báo cháy tự động (Bài 6), hệ thống báo trộm (Bài 7) và hệ thống pin năng lượng mặt trời (Bài 8 với 25 giờ đào tạo - chiếm thời lượng lớn nhất trong mô đun).
• Quy chuẩn hóa các chỉ số an toàn thực tế: Giáo trình quy định các thông số kỹ thuật rõ ràng khi thi công: khoảng cách an toàn lắp quạt trần cách sàn từ 2 đến 3m, mũi quạt cách tường tối thiểu 0,6m; thanh xà và móc treo quạt trần phải chịu tải trọng tối thiểu 16 kg; quy trình ngắt nguồn điện và sử dụng bút thử điện kiểm tra trước khi lắp ráp; quy trình kiểm tra ELCB định kỳ thông qua nút thử nghiệm màu xám.

---

Đối tượng sử dụng giáo trình

• Người học: Sinh viên theo học hệ Cao đẳng nghề Điện công nghiệp, nghề Lắp đặt thiết bị điện tại các trường cao đẳng kỹ thuật, cơ sở giáo dục nghề nghiệp.
• Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học chung (An toàn vệ sinh lao động - SAEN52001, Tin học - COMP63006) và các môn học kỹ thuật cơ sở trong khung chương trình gồm:
  • Mạch điện cơ bản (ELEI52033) và Mạch điện (ELEI53132)
  • An toàn điện (ELET5201)
  • Vẽ điện chuyên ngành (ELEC52166)
  • Vật liệu điện (ELET62064)
  • Khí cụ điện (ELEI53117)
  • Thực tập điện cơ bản 1 (ELEI53150)
• Giảng viên chuyên ngành: Sử dụng giáo trình làm khung tham chiếu chuẩn để xây dựng đề cương chi tiết, giáo án tích hợp lý thuyết - thực hành, bảng phân tích công việc, phiếu hướng dẫn thực hiện và đề thi kiểm tra định kỳ.
• Tham khảo chuyên môn: Tài liệu cung cấp cơ sở dữ liệu tra cứu hữu ích cho kỹ thuật viên bảo trì tòa nhà, thợ thi công điện dân dụng và người làm công tác quản lý kỹ thuật công trình.

---

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho đối tượng đào tạo nào?
Giáo trình được biên soạn chuyên biệt cho sinh viên trình độ Cao đẳng nghề Điện công nghiệp và nghề Lắp đặt thiết bị điện tại Trường Cao đẳng Dầu khí cũng như các cơ sở giáo dục nghề nghiệp đào tạo ngành kỹ thuật điện.

2. Người học cần có kiến thức nền tảng nào trước khi tiếp cận mô đun này?
Người học cần tích lũy kiến thức cơ bản về an toàn điện, kỹ thuật đo lường điện, nguyên lý mạch điện một pha, cấu tạo khí cụ điện đóng cắt - bảo vệ và kỹ năng đọc bản vẽ sơ đồ mạch điện chuyên ngành.

3. Giáo trình này có điểm gì khác biệt so với các giáo trình điện dân dụng cơ bản trước đây?
Giáo trình phân bổ tới 87/120 giờ cho thực hành thực tế; đồng thời tích hợp các hệ thống kỹ thuật hiện đại như chuông cửa màn hình, bình nước nóng hồng ngoại Nano Carbon, hệ thống báo cháy tự động, hệ thống chống trộm và hệ thống pin năng lượng mặt trời.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?
Học viên cần đọc kỹ phần nguyên lý hoạt động và nhận dạng các linh kiện cấu thành trước mỗi bài; sau đó phân tích các bước trong sơ đồ quy trình lắp đặt, tuân thủ nghiêm ngặt các lưu ý an toàn và hoàn thành câu hỏi ôn tập lý thuyết cuối bài.

5. Giáo trình có những nguồn tài liệu tham khảo chính nào?
Giáo trình kế thừa và đối chiếu kiến thức từ các tài liệu tham khảo chuyên ngành tiêu biểu:

• Phan Đăng Khải, Giáo trình kỹ thuật lắp đặt điện, NXB Giáo dục, 2002.
• Trần Thế Sang, Nguyễn Trọng Thắng, Hướng dẫn thiết kế lắp đặt mạng điện công nghiệp, NXB Đà Nẵng, 2001.
• Trần Duy Phụng, Lắp đặt điện công nghiệp, NXB Đà Nẵng, 1999.
• Xuân Hùng, Thực hành lắp đặt điện dân dụng, NXB Tổng hợp Đồng Nai, 2002.

---

Kết luận

Giáo trình Lắp đặt thiết bị điện dân dụng (Trường Cao đẳng Dầu khí, 2022) cung cấp một cấu trúc đào tạo thực hành chuẩn mực về quy trình lắp đặt, vận hành và xử lý lỗi kỹ thuật cho 8 nhóm thiết bị điện dân dụng, an ninh và năng lượng sạch. Lộ trình học tập được thiết kế mạch lạc từ các thiết bị gia dụng phụ tải đơn lẻ đến các hệ thống tích hợp tự động hóa, kết hợp giữa 28 giờ lý thuyết định hướng và 87 giờ thực hành xưởng chuyên sâu. Nguồn học liệu này là tài liệu đào tạo chính thức của nhà trường, hỗ trợ trực tiếp cho quá trình chuẩn bị năng lực nghề nghiệp của sinh viên cao đẳng kỹ thuật điện.

Trích đoạn nội dung tài liệu

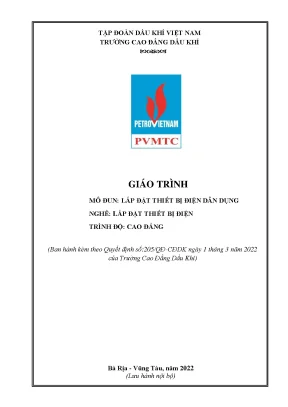

TẬP ĐOÀN DẦU KHÍ VIỆT NAM TRƯỜNG CAO ĐẲNG DẦU KHÍ  GIÁO TRÌNH MÔ ĐUN: LẮP ĐẶT THIẾT BỊ ĐIỆN DÂN DỤNG NGHỀ: LẮP ĐẶT THIẾT BỊ ĐIỆN TRÌNH ĐỘ: CAO ĐẲNG (Ban hành kèm theo Quyết định số:205/QĐ-CĐDK ngày 1 tháng 3 năm 2022 của Trường Cao Đẳng Dầu Khí) Bà Rịa - Vũng Tàu, năm 2022 (Lưu hành nội bộ) TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. LỜI GIỚI THIỆU Ngày nay, với các thiết bị điện dân dụng và điện tử đã phát triển rất mạnh mẽ. Nó không chi phát triển trong lĩnh vực công nghiệp mà nó trở thành một phương tiện kỹ thuật để thúc đẩy các ngành kỹ thuật khác.

Chính vì lý do đó mà môn thiết bị điện gia dụng là một môn không thể thiếu trong quá trình đào tạo nghề điện công nghiệp, trong đó có ngành điện công nghiệp. Và giáo trình môn học thiết bị điện gia dụng ra đời không nằm ngoài mục đích đó, nó được biên soạn nhằm hỗ trợ cho việc dạy và học môn học thiết bị bị điện trong gia đình và của học sinh, sinh viên ngành Điện công nghiệp trong nhà trường. Nội dung gồm 8 bài : Bài 1: Lắp đặt chuông điện Bài 2: Lắp đặt quạt trần Bài 3: Lắp đặt bình nước nóng nhiệt Bài 4: Lắp đặt máy giặt Bài 5: Lắp đặt máy bơm nước Bài 6: Lắp đặt hệ thống báo cháy Bài 7: Lắp đặt hệ thống báo trộm Bài 8: Lắp đặt hệ thống pin mặt trời Về nội dung giáo trình đề cập đến các kiến thức liên quan về mạch điện và hệ thống báo cháy, chống trộm và pin mát trời , các thiết bị điện sử dụng trong sinh hoạt hằng ngày trong hộ gia đình và cả công sở những nơi làm việc. Do thời gian cũng như trình độ có hạn, chắc chắn rằng trong giáo trình không tránh khỏi những thiếu sót.

Rất mong được sự góp ý của các đồng nghiệp và tất cả các em học sinh. Cuối cùng , xin chân thành cám ơn các đồng nghiệp và các bạn bè giúp đỡ và đóng góp ý kiến trong quá trình biên soạn. Bà Rịa - Vũng Tàu, tháng 06 năm 2022 Tham gia biên soạn 1. Chủ biên: Nguyễn Lê Cương 2.

Nguyễn Xuân Thịnh 4. MỤC LỤC BÀI 1: LẮP ĐẶT CHUÔNG ĐIỆN. KHÁI NIỆM VÀ PHÂN LOẠI CHUÔNG ĐIỆN:. Cấu tạo chuông cửa không dây .Quy trình lắp đặt chuông điện từ:.

5 BÀI 2: LẮP ĐẶT QUẠT TRẦN. Quy trình lắp đặt quạt trần. 13 BÀI 3: LẮP ĐẶT BÌNH NƯỚC NÓNG. Khái niệm bình nước nóng:.

quy trình lắp đặt máy nước nóng. 22 BÀI 4: LẮP ĐẶT MÁY GIẶT. Khái niệm về máy giặt. Phân loại máy giặt.

Quy trình lắp đặt máy giặt. 36 BÀI 5: LẮP ĐẶT MÁY BƠM NƯỚC. Quy trình lắp đặt:. 43 BÀI 6: LẮP ĐẶT THIẾT BỊ BÁO CHÁY TỰ ĐỘNG.

Các thành phần của hệ thống báo cháy tự động. Nguyên lý hoạt động của hệ thống báo cháy. Quy trình lắp đặt. 49 BÀI 7: LẮP ĐẶT HỆ THỐNG BÁO TRỘM.

Các thành phần của hệ thống báo trộm. Nguyên lý hoạt động. Quy trình lắp đặt. 54 BÀI 8: LẮP ĐẶT HỆ THỐNG PIN MẶT TRỜI .Các thành phần của hệ thống pin mặt trời .Nguyên lý hoạt động.

Quy trình lắp đặt.TÀI LIỆU CẦN THAM KHẢO.67 DANH MỤC CÁC KÝ HIỆU VIẾT TẮT DANH MỤC CÁC HÌNH VẼ Hình 1. Cấu tạo chuông điện từ. chuông điện tử điều khiển từ xa. bộ chuông điện kiểu điện từ.

sơ đồ mạch đấu dây chuông điện. nút nhấn chuông điện không dây và bộ phận thu tín hiệu không dây. hệ thống chuông điện có hình .1- cấu tạo quạt trần .2- quạt trần điều khiển từ xa. quạt đảo trần và hộp điều tốc .4- giá treo quạt trần.lắp cánh quạt .1: máy nước nóng trực tiếp .Cấu tạo máy nước nóng trực tiếp.

máy nước nóng hồng ngoại. máy nước nóng gián tiếp. sơ đồ hệ thống máy nước nóng gián tiếp. Cấu tạo máy giặt lồng ngang.

Cấu tạo máy giăt cửa trên( lồng đứng) .3 thao tác mở nắp .hệ thống báo cháy tự động .cấu tạo pin mặt trời. nguyên lý hoạt động pin mặt trời. 60 DANH MỤC CÁC BẢNG GIÁO TRÌNH MÔ ĐUN: LẮP ĐẶT THIẾT BỊ ĐIỆN DÂN DỤNG 1. Tên mô đun: lắp đặt thiết bị điện dân dụng 2.

Mã số mô đun: ELEC54129 Thời gian thực hiện mô đun: 120 giờ; (Lý thuyết: 28 giờ; Thực hành, thí nghiệm, thảo luận, bài tập: 87 giờ; Kiểm tra: 5 giờ) Số tín chỉ: 05 3. Vị trí, tính chất của mô đun: 3. Vị trí: Mô đun lắp đặt thiết bị điện dân dụng là mô đun tự chọn được bố trí học sau các môn học chung và các môn học, mô đun cơ sở 3. Tính chất: Giáo trình cung cấp kiến thức, kỹ năng và năng lực tự chủ và trách nhiệm cho người học liên quan đến hoạt động thiết bị điện gia dụng gồm có : khái quát về thiết bị điện dân dụng, thiết bị cảnh báo và báo động, hệ thống cung cấp điện được sử dụng bằng năng lượng tái tạo.

Ý nghĩa và vai trò của môn học: - lắp đặt thiết bị điện dân dụng là module môn học mang tính thực tế và vận dùng các kiến thức chuyên ngành, kỹ năng đọc tài liệu hướng dẫn lắp đặt sử dụng và bảo dưỡng, cách sửa chữa cho các loại thiết bị điện dân dụng dành cho đối tượng là người học thuộc các chuyên ngành điện công nghiệp cũng như các ngành có liên quan đến hệ thống báo cháy, báo động, hệ thống cung cấp nguồn nước, điện năng và được áp dụng vào giảng dạy tại trường Cao Đẳng chủ yếu của môn học này nhằm cung cấp các kiến thức và kỹ năng thuộc lĩnh vực ngành điện. Nhận biết được các thông tin thuộc lĩnh vực điện ; Giải thích được một số nội dung: Tổng quan về thiết bị điện dân dụng và hệ thống báo động và cung cấp nước và điện năng, các mạch điện điều khiển hệ thống điện cơ bản. Mục tiêu mô đun: Về kiến thức: - Trình bày được cấu tạo và nguyên lý hoạt động của chuông điện - Trình bày được cấu tạo và nguyên lý hoạt động của quạt trần - Trình bày được cấu tạo và nguyên lý hoạt động của bình nước nhiệt - Trình bày được cấu tạo và nguyên lý hoạt động của máy giặt - Trình bày được cấu tạo và nguyên lý hoạt động của máy bơm nước - Trình bày được cấu tạo và nguyên lý hoạt động của hệ thống báo cháy - Trình bày được cấu tạo và nguyên lý hoạt động của hệ thống báo trộm - Trình bày được cấu tạo và nguyên lý hoạt động của hệ thống pin mặt trời Về kỹ năng: - Sử dụng thành thạo các thiết bị điện dân dụng. - Lắp đặt được các loại thiết bị điện dân dụng.

- Xác định và lựa chọn vị trí lắp đặt và khắc được hư hỏng theo yêu cầu. Về năng lực tự chủ và trách nhiệm: - Rèn luyện tính cẩn thận, tỉ mỉ, nghiêm túc trong công việc và đảm bảo an toàn cho người và thiết bị. Nội dung môn học/mô đun.1 Chương trình khung: Thời gian đào tạo (giờ) Thực Kiểm Tín TT Mã MH/MĐ Tên môn học, mô đun chỉ Tổng hành, tra Lý thí nghiệm, số thuyết thảo luận, LT TH bài tập Các môn học chung/đại I 23 465 183 257 17 8 cương 1 COMP64002 Giáo dục chính trị 4 75 41 29 5 0 2 COMP62004 Pháp luật 2 30 18 10 2 0 3 COMP62008 Giáo dục thể chất 2 60 5 51 0 4 Giáo dục quốc phòng và 4 COMP62010 An ninh 4 75 36 35 2 2 5 COMP63006 Tin học 3 75 15 58 0 2 6 FORL66001 Tiếng Anh 6 120 42 72 6 0 7 SAEN52001 An toàn vệ sinh lao động 2 30 26 2 2 0 Các môn học, mô đun II 72 1815 435 1299 30 51 đào tạo nghề bắt buộc Các môn học, mô đun II.1 14 270 140 116 10 4 kỹ thuật cơ sở 8 ELEI52033 Mạch điện cơ bản 2 30 28 0 2 0 9 ELET5201 An toàn điện 2 30 28 0 2 0 10 ELEI53132 Mạch điện 3 60 28 29 2 1 11 ELEC52166 Vẽ điện chuyên ngành 2 45 14 29 1 1 12 ELET62064 Vật liệu điện 2 30 28 0 2 0 13 ELEI53117 Khí cụ điện 3 75 14 58 1 2 Các môn học, mô đun II.2 58 1545 295 1183 20 47 chuyên môn nghề 14 ELEI53150 Thực tập điện cơ bản 1 3 75 14 58 1 2 15 ELEI53115 Đo lường điện 3 75 14 58 1 2 16 ELET55157 Trang bị điện 1 5 120 28 87 2 3 17 ELEI62158 Trang bị điện 2 2 45 14 29 1 1 18 ELEI56135 Máy điện 6 150 28 116 2 4 19 AUTM64116 PLC 3 75 14 58 1 2 Lắp đặt dây điện trong 20 ELEC54125 4 90 28 58 2 2 nhà Lắp đặt thiết bị điện 21 ELEC55129 5 120 28 87 2 3 chiếu sáng Lắp đặt thiết bị đo lường 22 ELEC55130 điện 5 120 28 87 2 3 23 ELEC65127 Lắp đặt thiết bị bảo vệ 5 120 28 87 2 3 Lắp đặt thiết bị điện dân 24 ELEC55129 5 120 28 87 2 3 dụng Lắp đặt hệ thống điều 25 ELEC55126 5 120 28 87 2 3 hòa không khí 26 ELEC54255 Thực tập sản xuất 4 180 15 155 0 10 27 ELEC63222 Khóa luận tốt nghiệp 3 135 0 129 0 6 Tổng cộng: 95 2280 618 1556 47 59 5.Chương trình chi tiết mô-đun: Thời gian (giờ) Số Thực hành, Nội dung tổng quát Tổng Lý thí nghiệm, Kiểm tra TT số thuyết thảo luận, bài tập LT TH 1 Bài 1: Lắp đặt chuông điện 7 2 5 0 0 Thời gian (giờ) Số Thực hành, Nội dung tổng quát Tổng Lý thí nghiệm, Kiểm tra TT số thuyết thảo luận, bài tập LT TH 2 Bài 2: Lắp đặt quạt trần 9 3 6 0 0 Bài 3: Lắp đặt bình nước nóng 3 11 2 9 0 0 nhiệt 4 Bài 4: Lắp đặt máy giặt 18 4 12 1 1 5 Bài 5: Lắp đặt máy bơm nước 15 3 12 0 0 Bài 6: Lắp đặt hệ thông báo 6 18 4 13 0 1 cháy Bài 7: Lắp đặt hệ thông báo 7 17 5 12 0 0 trộm Bài 8: Lắp đặt hệ thông pin mặt 8 25 5 18 1 1 trời Cộng 120 28 87 2 3 6.
