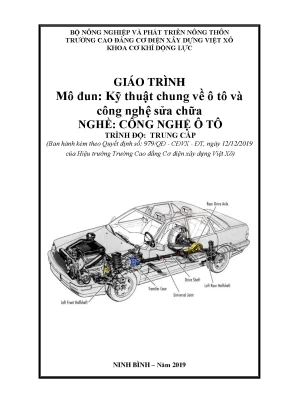

BỘ NÔNG NGHIỆP VÀ PHÁT TRIỂN NÔNG THÔN TRƯỜNG CAO ĐẲNG CƠ ĐIỆN XÂY DỰNG VIỆT XÔ KHOA CƠ KHÍ DỘNG LỰC GIÁO TRÌNH Mô đun: Kỹ thuật chung về ô tô và công nghệ sửa chữa NGHỀ: CÔNG NGHỆ Ô TÔ TRÌNH ĐỘ: TRUNG CẤP (Ban hành kèm theo Quyết định số: 979/QĐ - CĐVX - ĐT, ngày 12/12/2019 của Hiệu trưởng Trường Cao đẳng Cơ điện xây dựng Việt Xô) NINH BÌNH – Năm 2019 1 TUYÊN BỐ BẢN QUYỀN: Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo nghề và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 2 LỜI GIỚI THIỆU Trong nhiều năm gần đây tốc độ gia tăng số lượng và chủng loại ô tô ở nước ta khá nhanh. Nhiều kết cấu hiện đại đã trang bị cho ô tô nhằm thỏa mãn càng nhiều nhu cầu của người sử dụng.
Trong mô đun cấu tạo chung về ô tô nhằm giúp người học thu được kiến thức chung về ô tô, như lịch sử phát triển của ô tô, phân loại, nhận biết được một số bộ phận, hệ thống chính của ô tô. Nhận biết được các khái niệm và nguyên lý hoạt động của động cơ, ô tô. Với mong muốn đó giáo trình được biên soạn, nội dung giáo trình bao gồm bảy bài: Bài 1.Tổng quan chung về ô tô Bài 2. Khái niệm và phân loại động cơ đốt trong Bài 3.
Nguyên lý làm việc của đông cơ 4 kỳ, 2 kỳ. Động cơ nhiều xy lanh Bài 5. Nhận dang sai hỏng và mài mòn chi tiết. Phương pháp sửa chữa và công nghệ phục hồi chi tiết bị mài mòn Bài 7.
Làm sạch và kiểm tra chi tiết Kiến thức trong giáo trình được biên soạn theo chương trình dạy nghề được Tổng cục Dạy nghề phê duyệt, sắp xếp logic từ nhiệm vụ, cấu tạo, nguyên lý hoạt động của động cơ xăng, Diesel 4 kỳ, 2 kỳ. Do đó người đọc có thể hiểu một cách dễ dàng. Xin chân trọng cảm ơn Tổng cục Dạy nghề, khoa Động lực trường Cao đẳng nghề Cơ khí Nông nghiệp cũng như sự giúp đỡ quý báu của đồng nghiệp đã giúp tác giả hoàn thành giáo trình này. Mặc dù đã rất cố gắng nhưng chắc chắn không tránh khỏi sai sót, tác giả rất mong nhận được ý kiến đóng góp của người đọc để lần xuất bản sau giáo trình được hoàn thiện hơn.
Xin chân thành cảm ơn! Ninh Bình, ngày…. năm 2019 3 ĐỀ MỤC TRANG Lời giới thiệu 2 Mục lục 4 Bài 1. Tổng quan chung về ô tô 6 Bài 2. Khái niệm và phân loại động cơ đốt trong 49 Bài 3.
Nguyên lý làm việc của động cơ 4 kỳ, 2 kỳ. Động cơ nhiều xy lanh 67 Bài 5.Nhận dạng sai hỏng và mài mòn chi tiết. Phương pháp sửa chữa và công nghệ phục hồi chi tiết bị mài 79 mòn Bài 7. Làm sạch và kiểm tra chi tiết 85 8.
Tài liệu tham khảo 98 4 Bài 1. TỔNG QUAN CHUNG VỀ Ô TÔ Mã bài 1: MĐ - 01 Giới thiệu: Trong bài này giới thiệu về lịch sử phát triển ô tô, trình bày nhiệm vụ, yêu cầu, phân loại và cấu tạo các bộ phận, các hệ thống chính của ô tô. Nhận dạng được một số loại ô tô. Mục tiêu: - Phát biểu đúng khái niệm, phân loại và lịch sử phát triển ô tô - Trình bày nhiệm vụ, yêu cầu và cấu tạo của các bộ phận chính trong ô tô - Nhận dạng đúng các bộ phận và các loại ô tô - Chấp hành đúng quy trình, quy phạm trong nghề công nghệ ô tô.
- Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên. Nội dung chính: 1. KHÁI NIỆM VỀ Ô TÔ Ô tô là xe tự chạy, dùng để chở hàng hoá, chở người hoặc dùng trong cơ giới hoá một số công việc. Ô tô có tính cơ động cao có thể đến tận nơi xếp dỡ hàng, vận chuyển được nhiều loại hàng hoá, việc sử dụng đơn giản tính kinh tế cao.
Ô tô được sử dụng nhiều trong các ngành kinh tế quốc dân. LỊCH SỬ VÀ XU HƯỚNG PHÁT TRIỂN CỦA Ô TÔ Những chiếc xe tự vận hành đầu tiên chạy bằng động cơ hơi nước, vào năm 1769 dựa trên nguyên lý đó một người Pháp tên Nicolas Joseph Cugnot đã chế tạo ra chiếc xe ô tô đầu tiên, chiếc xe này được câu lạc bộ xe hơi Hoàng Gia Anh và câu lạc bộ xe hơi Pháp xác nhận là chiếc xe hơi đầu tiên. Vào năm 1885, Kỹ sư cơ khí người Đức, Karl Benz thiết kế và chế tạo chiếc xe ô tô chạy bằng động cơ đốt trong đầu tiên trên thế giới. Ngày 29 tháng 01 năm 1886 Benz nhận bằng sáng chế đầu tiên (DRP số 37435) cho xe ô tô chạy bằng khí đốt.
Loại xe đó có 3 bánh. Đến năm 1891 Benz chế tạo chiếc xe 4 bánh đầu tiên. Benz & Cie, công ty đầu tiên do các nhà phát minh sáng lập ra đã trở thành hãng sản xuất ô tô lớn nhất thế giới. Benz cũng là nhà phát minh đầu tiên kết hợp động cơ đốt trong với phần khung gầm so chính ông thiết kế.
Vào năm 1885, Gottleib Daimler cùng với đối tác của mình là Wilhl Mayback cải tiến động cơ đốt trong của Nicolas Otto và đệ đơn cấp bằng sáng chế cho phát kiến này và đây chính là nguyên mẫu động cơ xăng hiện nay. Daimler và Nicolas Otto có mối liên kết khăng khít với nhau, Daimler làm 5 việc ở vị trí giám đốc kỹ thuật cho nhà máy Deutz Gasmotorenfabrik trong đó Nicolas Otto cũng là đồng sở hữu vào năm 1872. Vậy nên cũng đã có tranh cãi về việc ai là người phát kiến ra xe máy đầu tiên: Otto hay Daimler. Động cơ Daimler – Maybach đời 1885 nhỏ, nhẹ, chạy nhanh, dùng bộ chế hòa khí bơm xăng và xy lanh thẳng đứng.
Kích cỡ, tốc độ và hiệu suất của loại động cơ này đã tạo nên cuộc cách mạng về thiết kế xe hơi. Vào ngày 08 tháng 03 năm 1886, Daimler lắp loại động cơ này vào khung xe ngựa và qua đây phát kiến này được xem là thiết kế xe ô tô 4 bánh đầu tiên và ông được coi như nhà thiết kế đầu tiên của loại động cơ đốt trong có tính hữu dụng. Vào năm 1889, Daimler phát minh động cơ đốt trong 4 kỳ thì có van hình nấm và 2 xy lanh hình chữ V. Cũng giống như động cơ Otto đời 1876, loại động cơ mới của Daimler đặt nền tảng cho động cơ ô tô hiện đại ngày nay.
Cũng vào năm 1889, Daimler và Mayback chế tạo chiếc xe ô tô đầu tiên từ con số không, họ đã không cải tiến từ những chiếc xe cũ như trước đây họ đã từng làm. Chiếc Daimler mới có hộp số 4 tốc độ với tốc độ tối đa 10 dặm/ giờ. Năm 1890, Daimler thành lập Daimler Motoren - Gesllschft để sản xuất các mẫu xe theo thiết kế của ông. Mười một năm sau đó, Wilhelm Mayback thiết kế ra xe Mercedes.
Vào những năm đầu của thế kỷ 20, doanh số của xe ô tô động cơ xăng bắt đầu vượt qua tất cả các loại xe gắn động cơ khác. Thị trường phát triển mạnh với các loại xe ô tô tiết kiệm nhiên liệu và nhu cầu về ngành công nghiệp sản xuất cũng trở nên cấp thiết. Hãng sản xuất ô tô đầu tiên trên thế giới thuộc về người Pháp, hãng Panhars & Levassor (1889) và Peugeot (1891). Nhà sản xuất ô tô ở đây là các nhà chế tạo ô tô với mục đích thương mại chứ không đơn thuần là nhà chế tạo, thiết kế xe để thử nghiệm động cơ của họ như trước đây.
Daimler và Benz khởi sự sau khi các nhà thiết kế động cơ thử nghiệm trở thành những nhà sản xuất ô tô chuyên nghiệp và cả hai đã kiếm tiền bằng việc nhượng quyền các sáng chế và bán động cơ xe cho các hãng sản xuất ô tô. Vào năm 1890, Rene Panhard và Emile Levassor họ cho ra đời chiếc xe hơi đầu tiên sử dụng động cơ của Daimler với sự ủy quyền của Edouard Sarazin người nhượng quyền hợp pháp sáng chế của Daimler tại Pháp. Những chiếc xe do Panhard – Levassor chế tạo được trang bị hệ thống li hợp (côn) điều khiển bằng bàn đạp, một xích truyền lực tới hộp số và một bộ tản nhiệt phía trước. Lervassor là nhà thiết kế đầu tiên dời động cơ lên phía trước và sử dụng cấu trúc dẫn động cần sau.
Thiết kế này được gọi là hệ thống Panhard và nhanh chóng trở thành tiêu chuẩn cho tất cả các xe ô tô vì nó tạo ra sự cần 6 bằng và vận hành tốt hơn. Panhard và Levassor cũng được xem là nhà phát minh của hộp số hiện đại được lắp trên mẫu xe Panhard 1895. Hai ông cùng với Armand Peugeot chia sẻ quyền sử dụng phát minh động cơ của Daimler. Một xe của Peugeot dành chiến thắng trong cuộc đua đầu tiên tổ chức tại Pháp đã giúp Peugot khẳng định vị thế của hãng và doanh thu cũng được cải thiện đáng kể.
Oái oăm thay, cuộc đua từ Paris đến Marseille kết thúc với một tai nạn chết người mà trong đó người tử nạn lại chính là Emile Levassor. Trước đây người Pháp không tiêu chuẩn hóa ô tô, mỗi chiếc sản xuất ra đều khác nhau cho đến khi mẫu xe Benz Velo 1894 với 134 chiếc hoàn toàn giống nhau được sản xuất vào năm 1895. Nhà sản xuất ô tô gắn động cơ xăng đầu tiên của Mỹ là anh em nhà Duryea, ban đầu là nhà sản xuất xe đạp nhưng họ luôn để mắt động cơ xăng của ô tô và kết quả là chiếc xe đầu tiên gắn động cơ của họ ra đời năm 1893 tại Springfield, Massachusetts. Cho đến năm 1896, công ty Duryea Motor Wagon đã đưa ra 13 mẫu xe, trong đó có một mẫu xe Limousine đắt tiền còn được duy trì cho tới ngày nay.
Mẫu xe hàng loạt đầu tiên tại Mỹ là 1901 Curved Dash Oldsmobile do nhà sản xuất người Mỹ Ransome Eli Olds (1864-1950) chế tạo. Rasem Eli Olds đưa ra ý tưởng đầu tiên về dây chuyền lắp ráp và cũng là người khởi xướng khu công nghiệp Detroit. Ông và thân phụ, Pliny Fisk Olds bắt đầu sản xuất động cơ hơi nước và động cơ xăng tại Lansing, Michigan vào năm 1885. Olds thiết kế chiếc ô tô dùng động cơ hơi nước đầu tiên của ông vào năm 1887.
Năm 1899, với những kinh nghiệm gặt hái được về động cơ xăng, Olds chuyển tới Detroit lập ra Olds Motor Works và khởi nghiệp bằng việc sản xuất những chiếc xe rẻ tiền.
