Tổng quan về giáo trình

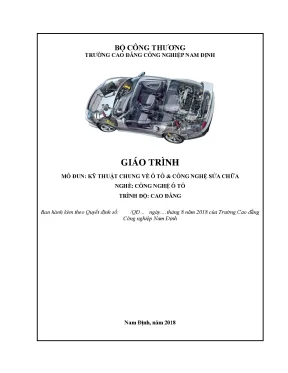

Giáo trình mô đun Kỹ thuật chung về ô tô & Công nghệ sửa chữa (Mã mô đun: C612020211) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo trình độ Cao đẳng nghề Công nghệ ô tô, do Khoa Cơ khí & Động lực - Trường Cao đẳng Công nghiệp Nam Định (Bộ Công Thương) biên soạn và ban hành theo quyết định vào tháng 8 năm 2018. Ban biên soạn giáo trình gồm giảng viên Hoàng Thị Loan (Chủ biên) cùng các giảng viên Tống Minh Hải và Bùi Ngọc Luận.

Về vị trí đào tạo, mô đun được bố trí giảng dạy tại học kỳ II của khóa học, đóng vai trò bản lề sau khi người học đã hoàn thành các môn học và mô đun cơ sở như: Chính trị, Pháp luật, Tin học, Ngoại ngữ, Cơ kỹ thuật, Vật liệu cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Vẽ kỹ thuật, An toàn lao động, và Công nghệ khí nén thuỷ lực.

Mục tiêu học tập (learning outcomes) của giáo trình xác định rõ các chuẩn đầu ra:

  • Kiến thức: Trình bày được lịch sử phát triển, phân loại và cấu tạo chung của ô tô; giải thích bản chất hiện tượng, các hình thức và ba giai đoạn mài mòn của chi tiết máy; trình bày cấu tạo và nguyên lý hoạt động của động cơ đốt trong (động cơ 2 kỳ, 4 kỳ, động cơ nhiều xi lanh dùng nhiên liệu xăng và diesel); phân tích ưu nhược điểm của từng loại động cơ; thiết lập bảng thứ tự nổ và xác định điểm chết trên (ĐCT) của piston.
  • Kỹ năng: Nhận dạng chính xác các bộ phận, tổng thành và chủng loại ô tô; phân biệt các cơ cấu và hệ thống trên động cơ đốt trong; nhận biết và sử dụng đúng quy trình các trang thiết bị, dụng cụ phục vụ bảo dưỡng, sửa chữa ô tô; chế tạo được một số loại gioăng đệm làm kín thông dụng.
  • Năng lực tự chủ và trách nhiệm: Chấp hành đúng quy trình công nghệ, quy phạm kỹ thuật và an toàn lao động trong môi trường sửa chữa ô tô.

Giáo trình được cấu trúc thành 10 bài học tích hợp, tiếp cận từ việc phân loại kết cấu tổng thành đến phân tích bản chất cơ lý của sự mòn hỏng, công nghệ phục hồi và quy trình kiểm tra - chế tạo phụ tùng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình gồm 10 bài học được thiết kế theo trình tự logic kỹ thuật:

[Bài 1: Nhận dạng ô tô]
        ↓
[Bài 2: Nhận dạng hư hỏng & mài mòn chi tiết]
        ↓
[Bài 3: Phương pháp sửa chữa & CN phục hồi chi tiết bị mài mòn]
        ↓
[Bài 4: Làm sạch và kiểm tra chi tiết]
        ↓
[Bài 5 - 8: Nhận dạng động cơ đốt trong (2 kỳ, 4 kỳ, nhiều xi lanh)]
        ↓
[Bài 9 - 10: Thiết bị, dụng cụ bảo dưỡng & Chế tạo đệm]
  • Bài 1: Nhận dạng ô tô (Mã bài: C612020211 - 01): Cung cấp lịch sử phát triển ngành ô tô từ các mốc phát minh năm 1650 (xe tích năng lượng lò xo của Leonardo da Vinci), 1769 (xe hơi nước), 1885 (động cơ đốt trong 3 bánh của Karl Benz, động cơ xăng Daimler - Maybach), đến các cải tiến hộp số tự động (1934), phanh ABS (1971), EBD (1979). Trình bày cấu tạo tổng thể gồm động cơ, hệ thống truyền lực (ly hợp, hộp số, truyền động các đăng, cầu chủ động), phần vận hành (khung, vỏ, hệ thống treo), hệ thống điều khiển (lái, phanh) và thiết bị điện. Phân loại xe theo công dụng, số cầu chủ động, loại nhiên liệu và kiểu thân xe (Sedan, Coupe, Hatchback, Hardtop, Convertible, Pickup, Van/Wagon, SUV).
  • Bài 2: Nhận dạng hư hỏng và mài mòn của chi tiết (Mã bài: C612020211 - 02): Phân tích cơ chế mòn hỏng tự nhiên (do ma sát, ăn mòn hóa học, điện hóa) và mòn hỏng đột biến (sai lệch chế tạo, tải trọng động, mỏi kim loại, sự cố tai nạn). Phân loại 3 hình thức mài mòn (mài mòn cơ giới, mài mòn phân tử cơ giới, mài mòn hóa chất cơ giới) và 3 giai đoạn mài mòn qua giản đồ: giai đoạn chạy rà ($T_1$, khe hở tăng từ $S_{min}$ đến $S_{bđ}$), giai đoạn mòn ổn định ($T_2$, bề mặt làm việc ổn định), giai đoạn mòn phá ($T_3$, khe hở đạt $S_{max}$, màng dầu bôi trơn bị phá hủy).
  • Bài 3: Phương pháp sửa chữa và công nghệ phục hồi chi tiết bị mài mòn (Mã bài: C612020211 - 03): Quy định các cấp bảo dưỡng (thường xuyên hàng ngày, định kỳ cấp 1 sau 4.000–5.000 km, cấp 2 sau 15.000–20.000 km đối với xe du lịch) và các cấp sửa chữa (nhỏ, vừa, lớn). Trình bày 7 phương pháp sửa chữa (điều chỉnh, thay đổi vị trí, thay đổi kích thước, phục hồi kích thước ban đầu, sửa chữa nơi hỏng, thêm chi tiết phụ, thay mới) cùng các công nghệ gia công phục hồi: gia công áp lực (chồn, nong, chấn, tóp, vuốt, uốn nắn), gia công nguội, cắt gọt cơ khí, mạ phun kim loại (chiều dày 20–30 $\mu\text{m}$ đến 6–8 mm), gia công tia lửa điện, hàn hơi, hàn hồ quang tự động dưới lớp trợ dung và mạ điện.
  • Bài 4: Làm sạch và kiểm tra chi tiết (Mã bài: C612020211 - 04): Trình bày quy trình tẩy rửa theo nguồn gốc chất bẩn (thuộc sử dụng hoặc thuộc công nghệ). Nêu công thức dung dịch kiềm khử dầu mỡ ($\text{Na}_2\text{CO}_3$, $\text{Na}_3\text{PO}_4$, $\text{Na}_2\text{SiO}_3$, $\text{Na}_2\text{Cr}_2\text{O}_7$, $\text{NaNO}_3$), tẩy sơn bằng dung dịch $\text{NaOH}$ 12–15% ở nhiệt độ 75–85°C hoặc dung môi AT-1, CД có pha $\text{H}_3\text{PO}4$; công nghệ tẩy muội than bằng hạt vỏ rắn (kích thước 2–3 mm, áp suất khí nén 4–5 $\text{KG/cm}^2$, góc phun 60–63°); tẩy cặn lắng bằng $\text{Na}3\text{PO}4$ ($35,\text{kg/m}^3$). Phân tích phương pháp kiểm tra hình học (độ côn $\max(d{AA} - d{CC})$, độ ô van $\max(d_I - d{II})$, độ cong trục khuỷu, độ cong vênh mặt phẳng nắp máy bằng bàn máp và căn lá) và kiểm tra không phá hủy NDT (phương pháp chụp ảnh phóng xạ RT, siêu âm UT, hạt từ MT, thẩm thấu mao dẫn lỏng).
  • Bài 5 đến Bài 8: Nhận dạng các loại động cơ đốt trong (Mã bài: C612020211 - 05 đến 08): Trình bày các thông số nhiệt động và hình học (điểm chết trên ĐCT, điểm chết dưới ĐCD, hành trình piston $S$, thể tích công tác $V_h$, thể tích buồng cháy $V_c$, thể tích toàn phần $V_a$, tỷ số nén $\varepsilon$, hệ số nạp $\eta_v$, hệ số dư lượng không khí $\alpha$, suất tiêu hao nhiên liệu $g_e$). Khảo sát cấu tạo và nguyên lý chu trình 4 kỳ (kỳ nạp, nén, cháy - giãn nở sinh công, xả) của động cơ xăng và diesel; cấu tạo động cơ 2 kỳ; động cơ nhiều xi lanh (thẳng hàng, chữ V, chữ W, hình sao, đối đỉnh); kỹ thuật xác định ĐCT piston máy số 1 thông qua nút giẻ và dấu cữ trên puly/bưởng cam.
  • Bài 9 và Bài 10: Dụng cụ, thiết bị bảo dưỡng sửa chữa ô tô và Chế tạo đệm: Hướng dẫn nhận dạng, sử dụng các thiết bị nâng hạ, dụng cụ cầm tay, dụng cụ đo kiểm và công nghệ chế tạo gioăng đệm làm kín.

Kiến thức nền tảng được xây dựng

  1. Lý thuyết mài mòn và ma sát học kỹ thuật: Xây dựng cơ sở lý luận về ma sát cơ giới, tương tác phân tử và ăn mòn hóa học; mô hình biến thiên khe hở theo thời gian vận hành $S = f(T)$ qua ba giai đoạn mòn của cặp chi tiết lắp ghép.
  2. Nguyên lý nhiệt động lực học động cơ đốt trong: Cung cấp hệ thống công thức tính toán thông số kỹ thuật động cơ:
    • Thể tích công tác: $$V_h = \frac{\pi D^2 S}{4}$$
    • Tỷ số nén: $$\varepsilon = \frac{V_a}{V_c} = 1 + \frac{V_h}{V_c}$$ (Động cơ xăng: $\varepsilon = 6 \div 12$; Động cơ diesel: $\varepsilon = 12 \div 25$)
    • Hệ số dư lượng không khí: $$\alpha = \frac{L_{tt}}{L_{lt}}$$
    • Suất tiêu hao nhiên liệu: $$g_e = \frac{G_T}{N_e}$$ (Động cơ xăng: $240 \div 250,\text{g/mã lực}\cdot\text{h}$; Động cơ diesel: $175 \div 190,\text{g/mã lực}\cdot\text{h}$)
  3. Cơ sở công nghệ phục hồi và đo kiểm vật liệu: Nguyên lý biến dạng dẻo trong kim loại (chồn, nong, tóp); nguyên lý phản ứng oxy hóa khử trong hàn khí ($\text{O}_2 / \text{C}_2\text{H}_2$); cơ chế thẩm thấu mao dẫn và bức xạ âm/từ trường trong kiểm tra khuyết tật ẩn.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác đo kiểm sai lệch kích thước và hình học (đo độ côn, độ ô van xi lanh, độ cong trục khuỷu, khe hở nắp máy bằng căn lá và bàn máp); vận hành thiết bị phun hạt làm sạch, thiết bị hàn hồ quang và hệ thống đo khí nén độ chính xác $1,\mu\text{m}$.
  • Kỹ năng phân tích (Analytical skills): Phân tích nguyên nhân hư hỏng của chi tiết máy (mòn tự nhiên hay quá tải đột biến); tính toán góc lệch công tác và lập bảng thứ tự nổ của động cơ nhiều xi lanh; so sánh đặc tính kinh tế - kỹ thuật giữa chu trình động cơ xăng và diesel.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Thực hiện đúng quy trình bảo dưỡng định kỳ cấp 1 và cấp 2; quy trình chuẩn bị hóa chất tẩy rửa theo tỷ lệ nồng độ gram/lít; kỹ thuật tìm ĐCT máy số 1 để phục vụ đặt lửa hoặc cân bơm cao áp; chế tạo gioăng đệm đúng kích thước hình học.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp (Modular Vocational Pedagogy) kết hợp chặt chẽ giữa lý thuyết chuyên môn và thực hành nghề:

  • Tiếp cận sư phạm (Pedagogical approach): Mỗi bài học đều mở đầu bằng mã bài chuẩn hóa, nêu rõ mục tiêu 3 phần (Kiến thức, Kỹ năng, Năng lực tự chủ và trách nhiệm), tiếp nối bởi phần nội dung lý thuyết kỹ thuật và hệ thống bài tập thực hành/tham quan cơ sở sửa chữa.
  • Bài tập và phân tích trường hợp (Case studies): Nghiên cứu các dạng hư hỏng điển hình trong thực tế khai thác xe như: nứt vỡ do ứng suất tập trung tại góc lượn trục khuỷu, hiện tượng rỗ xước bề mặt xi lanh do thiếu dầu bôi trơn, sai lệch vị trí tương quan giữa các cổ trục sau thời gian vận hành.
  • Bài tập thực hành (Practical exercises):
    • Thực hành đo độ côn, độ ô van mặt gương xi lanh bằng đồng hồ so và panme đo trong.
    • Kiểm tra độ cong trục khuỷu trên khối V kết hợp đồng hồ so.
    • Thực hành pha chế dung dịch kiềm khử dầu mỡ theo Bảng 4-1 và tẩy cặn buồng nước làm mát bằng dung dịch $\text{H}_3\text{PO}_4$.
    • Thao tác xác định điểm chết trên của piston máy số 1 trên động cơ mẫu (D12, Din-130, Toyota 3A) bằng phương pháp nút giẻ.
  • Phương pháp đánh giá (Assessment methods): Đánh giá quá trình dựa trên kỹ năng thao tác thiết bị đo kiểm, độ chính xác của số liệu đo đạc so với dung sai tiêu chuẩn, mức độ tuân thủ quy trình an toàn lao động và kết quả bài thi kết thúc mô đun.
  • Hướng dẫn tự học (Self-study guidelines): Người học cần hệ thống hóa kiến thức thông qua sơ đồ phân loại hư hỏng, sơ đồ thiết bị làm sạch, bảng tỷ số nén và áp suất các kỳ của động cơ 4 kỳ; liên hệ thực tế cấu tạo các cụm chi tiết trên các dòng xe đang lưu hành.

Điểm nổi bật và cập nhật

  • Cập nhật công nghệ động lực học hiện đại: Bên cạnh động cơ truyền thống sử dụng nhiên liệu xăng và diesel, giáo trình tích hợp các nội dung về phương tiện sử dụng năng lượng mới:
    • Ô tô có động cơ lai (Hybrid) kết hợp động cơ xăng, mô tơ điện và ắc quy.
    • Ô tô thuần điện (EV).
    • Ô tô pin nhiên liệu hydro phản ứng tạo ra nước: $$\text{H}_2 + \text{O}_2 \rightarrow \text{H}_2\text{O}$$
  • Hệ thống điều khiển điện tử trên ô tô: Bổ sung tiến trình phát triển và nguyên lý của các hệ thống an toàn chủ động như hệ thống chống bó cứng phanh (ABS - 1971), hệ thống phân phối lực phanh điện tử (EBD - 1979) và hệ thống phun xăng điện tử (EFI).
  • Kết nối thực tiễn sản xuất và sửa chữa: Dẫn chứng trực tiếp các dòng phương tiện vận tải và động cơ phổ biến trong công nghiệp và quân sự:
    • Xe tải: ZIL-130, ZIL-131, ZIL-157, GAZ-52, GAZ-66, IFA, Cửu Long, xe chở xe tăng MAZ-537, xe bọc thép BRĐM-1.
    • Động cơ và xe con: Mercedes-Benz 260-D, Toyota 3A, Toyota Camry, Honda Civic, Ford Focus, Toyota RAV4, Lexus RX300.
  • Chuẩn hóa công nghệ làm sạch và phục hồi: Cung cấp bảng thông số định lượng chính xác về thành phần hóa chất tẩy rửa ($\text{g/l H}_2\text{O}$), áp suất khí nén và kích thước hạt vật liệu trong phương pháp phun hạt làm sạch muội than.

Đối tượng sử dụng giáo trình

Nhóm đối tượng Điều kiện tiên quyết (Prerequisites) Mục đích & Phương thức sử dụng
Sinh viên Cao đẳng nghề Công nghệ ô tô Hoàn thành các môn học cơ sở: Cơ kỹ thuật, Vật liệu cơ khí, Dung sai lắp ghép và đo lường, Vẽ kỹ thuật, An toàn lao động, Công nghệ khí nén thuỷ lực. Sử dụng làm tài liệu học tập chính khóa cho mô đun C612020211 tại học kỳ II; thực hiện các bài tập thực hành đo kiểm, làm sạch và nhận dạng tổng thành.
Học viên học nghề & Thợ sửa chữa ô tô Kiến thức cơ bản về cơ khí chế tạo hoặc bảo dưỡng sửa chữa thiết bị động lực. Tra cứu quy trình công nghệ phục hồi chi tiết (chồn, nong, hàn đắp, mạ điện), thông số dung dịch tẩy rửa hóa học và các cấp bảo dưỡng kỹ thuật định kỳ.
Giảng viên chuyên ngành Cơ khí Động lực Trình độ chuyên môn kỹ thuật ô tô và chứng chỉ sư phạm nghề nghiệp. Sử dụng làm khung giáo trình chuẩn để biên soạn đề cương bài giảng, thiết kế bài tập xưởng và xây dựng tiêu chí đánh giá năng lực nghề nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được biên soạn chuyên biệt cho sinh viên theo học trình độ Cao đẳng nghề Công nghệ ô tô, đồng thời dùng làm tài liệu đào tạo cho học viên học nghề và thợ kỹ thuật tại các cơ sở bảo dưỡng, sửa chữa ô tô.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần tích lũy kiến thức từ các môn học điều kiện gồm: Vẽ kỹ thuật (đọc bản vẽ cơ khí), Cơ kỹ thuật (tính toán lực và ứng suất), Vật liệu cơ khí (cơ tính kim loại), Dung sai lắp ghép và đo lường kỹ thuật (sử dụng thước cặp, panme, đồng hồ so) và An toàn lao động.

3. Điểm đặc trưng về chuyên môn của giáo trình này so với các tài liệu lý thuyết ô tô thuần túy?

Giáo trình tích hợp đồng thời giữa lý thuyết kết cấu tổng thành ô tô, nguyên lý nhiệt động của động cơ đốt trong với công nghệ sửa chữa thực hành (quy trình khử dầu mỡ hóa học, công nghệ phục hồi chi tiết bằng biến dạng dẻo, phương pháp kiểm tra khuyết tật không phá hủy NDT).

4. Làm thế nào để tự học và nắm vững các thông số trong giáo trình?

Người học cần đối chiếu các công thức nhiệt động ($\varepsilon, V_h, \eta_v, g_e$) với thông số vận hành thực tế của động cơ 4 kỳ; đồng thời lập bảng so sánh các công nghệ phục hồi kim loại (chồn, nong, tóp, hàn đắp) và sơ đồ quy trình đo kiểm sai lệch hình học (độ côn, độ ô van, độ phẳng mặt nắp máy).

5. Giáo trình có cung cấp các bảng số liệu kỹ thuật bổ trợ không?

Tài liệu cung cấp hệ thống bảng biểu định lượng chi tiết, bao gồm: bảng thành phần dung dịch kiềm khử dầu mỡ cho hợp kim nhôm và kim loại đen (Bảng 4-1), bảng thành phần dung dịch làm sạch muội than (Bảng 4-2), bảng phân loại nguyên nhân hư hỏng (Hình 2.1) và các thông số nhiệt động của chu trình công tác động cơ.

Kết luận

Giáo trình mô đun Kỹ thuật chung về ô tô & Công nghệ sửa chữa là tài liệu học thuật cơ sở cốt lõi, cung cấp hệ thống kiến thức toàn diện từ nhận dạng kết cấu, phân tích cơ chế mòn hỏng đến công nghệ làm sạch, đo kiểm và phục hồi chi tiết cơ khí trên ô tô.

Lộ trình học tập tiếp theo sau khi hoàn thành mô đun này bao gồm các mô đun chuyên sâu: Thực hành bảo dưỡng và sửa chữa động cơ đốt trong, Công nghệ sửa chữa hệ thống gầm, Hệ thống điện - điện tử ô tô, và Chẩn đoán kỹ thuật ô tô. Người học có thể tham khảo thêm các tài liệu chuyên ngành về sửa chữa động cơ đốt trong và hệ thống truyền lực được lưu hành tại Khoa Cơ khí & Động lực - Trường Cao đẳng Công nghiệp Nam Định để mở rộng năng lực thực hành chuyên môn.
