Tổng quan về giáo trình

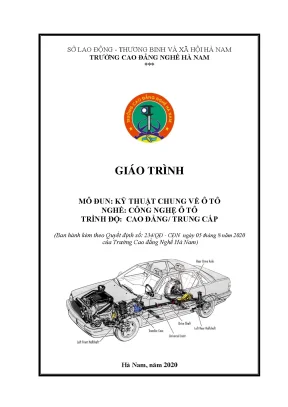

Giáo trình Kỹ thuật chung về ô tô (Mã số mô đun: MĐ 15) là tài liệu học tập chuyên môn nghề bắt buộc trong chương trình đào tạo ngành Công nghệ Ô tô ở trình độ Cao đẳng và Trung cấp. Tài liệu được ban hành kèm theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 8 năm 2020 của Hiệu trưởng Trường Cao đẳng Nghề Hà Nam, do tập thể tác giả biên soạn gồm ThS. Nguyễn Đình Hoàng (Chủ biên), ThS. Nguyễn Thanh Tùng, KS. Phan Hưng Long, ThS. Nguyễn Thị Thu Hằng và KS. Nguyễn Quang Hiển.

Trong tiến trình đào tạo, mô đun MĐ 15 giữ vị trí môn học chuyên ngành mở đầu, được bố trí giảng dạy ngay sau khi người học hoàn thành các môn học chung và các mô đun kỹ thuật cơ sở. Giáo trình đóng vai trò bản lề, trang bị hệ thống thuật ngữ chuyên ngành, sơ đồ kết cấu tổng thể và nguyên lý vận hành nền tảng của ô tô cũng như động cơ đốt trong, tạo cơ sở tiếp thu cho các mô đun sửa chữa, bảo dưỡng chuyên sâu tiếp theo.

Mục tiêu đào tạo của giáo trình hướng tới ba chuẩn đầu ra chính:

  1. Kiến thức: Trình bày được lịch sử phát triển ngành công nghiệp ô tô; phân tích nhiệm vụ, yêu cầu và phân loại các cụm tổng thành cơ bản; giải thích cấu tạo và nguyên lý làm việc của động cơ đốt trong 2 kỳ, 4 kỳ, loại một xy lanh và nhiều xy lanh dùng nhiên liệu xăng hoặc Diesel.
  2. Kỹ năng: Nhận dạng chính xác các cơ cấu, hệ thống trên phương tiện thực tế; thiết lập bảng thứ tự làm việc của động cơ nhiều xy lanh; thực hiện quy trình xác định điểm chết trên của piston máy số 1.
  3. Năng lực tự chủ và trách nhiệm: Đảm bảo quy trình an toàn lao động, vệ sinh công nghiệp và kỹ năng phối hợp làm việc nhóm khi đánh giá chất lượng sản phẩm kỹ thuật.

Cấu trúc giáo trình được thiết kế theo phương pháp tiếp cận mô đun tích hợp lý thuyết kỹ thuật cơ sở với nhận diện thực hành. Điểm đặc thù của tài liệu là phương pháp phân loại chuẩn hóa cơ khí kết hợp đồng bộ với sơ đồ động học và hệ thống hình vẽ mô tả cấu tạo chi tiết.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được triển khai qua các bài học chuyên đề có tính liên kết chặt chẽ:

  • Bài 1: Tổng quan chung về ô tô (Mã bài: MĐ 15 - 01): Cung cấp tiến trình lịch sử phát triển ô tô từ mốc xe hơi nước của Nicolas Joseph Cugnot (1769), sáng chế động cơ đốt trong của Karl Benz (bằng sáng chế DRP số 37435 năm 1886), phát minh của Gottlieb Daimler, Wilhelm Maybach, cấu trúc truyền động Panhard, đến dây chuyền lắp ráp hàng loạt của Henry Ford với Model T. Đồng thời, bài học phân tích chi tiết nhiệm vụ, yêu cầu, phân loại và cấu tạo của các hệ thống chính:

    • Cơ cấu cơ khí: Cơ cấu trục khuỷu thanh truyền, cơ cấu phân phối khí (loại xu páp treo, xu páp đặt, loại ngăn kéo, phối hợp).
    • Hệ thống phụ trợ động cơ: Hệ thống bôi trơn (vung té, cưỡng bức, kết hợp), hệ thống làm mát (bằng nước, bằng không khí), hệ thống cung cấp nhiên liệu xăng (bộ chế hòa khí, phun xăng) và nhiên liệu Diesel (tự chảy, cưỡng bức, phân bơm, bơm phân cao áp).
    • Hệ thống truyền lực: Các dạng bố trí hệ dẫn động (FF, FR, 4WD, MR, RR), ly hợp ma sát khô thủy lực, hộp số cơ khí/tự động (MT, AT), trục các đăng (khác tốc, đồng tốc, khớp chữ thập), cầu chủ động (truyền lực chính, vi sai, bán trục giảm tải) và cụm bánh xe.
    • Hệ thống di động và điều khiển: Khung vỏ ô tô (dạng dầm, dạng giàn), hệ thống lái (trục vít - thanh răng, trục vít - cung răng, trợ lực thủy lực/khí nén/điện), hệ thống phanh.
    • Hệ thống điện ô tô: Nguồn điện (máy phát, ắc quy, bộ điều chỉnh điện áp IC/bán dẫn), hệ thống đánh lửa (sử dụng bộ chia điện hoặc đánh lửa trực tiếp ESA), hệ thống khởi động máy đề, hệ thống chiếu sáng - tín hiệu và hệ thống đồng hồ đo lường.
    • Nhận dạng phương tiện: Phân loại kiểu dáng ô tô du lịch (Sedan, Coupe, Liftback/Hatchback, Hardtop, Convertible, Pickup, Van & Wagon), xe khách, xe tải, xe chuyên dùng và logo các hãng sản xuất.

  • Bài 2: Khái niệm và phân loại động cơ đốt trong (Mã bài: MĐ 15 - 02): Định nghĩa động cơ đốt trong (hiệu suất nhiệt $20 - 45%$), phân loại theo chu trình nhiệt động học, số kỳ (2 kỳ, 4 kỳ), phương pháp hình thành khí hỗn hợp, phương pháp đốt cháy, môi chất làm mát và hình dáng bố trí xy lanh (thẳng hàng, chữ V, chữ W, Boxer, VR). Giới thiệu cấu tạo nhóm chi tiết cố định (mặt máy, thân máy, đáy các te, xy lanh) và nhóm chi tiết chuyển động (piston, xéc măng hơi/dầu, thanh truyền, trục khuỷu). Hệ thống hóa các thuật ngữ: Điểm chết trên (ĐCT), Điểm chết dưới (ĐCD), Hành trình piston ($S$), Thể tích buồng đốt ($V_c$), Thể tích làm việc ($V_h$), Thể tích toàn phần ($V_a = V_c + V_h$). Xác lập các công thức kỹ thuật:

    • Tỉ số nén: $\varepsilon = \frac{V_a}{V_c}$
    • Thể tích làm việc động cơ: $V_e = i \cdot V_h$ (với $i$ là số xy lanh)
    • Công suất có ích: $N_e = \frac{P_e \cdot V_h \cdot n}{225 \cdot T}$
    • Suất tiêu hao nhiên liệu: $g_e = \frac{G_T}{N_e}$ (Động cơ xăng: $240 - 250\text{ g/HP}\cdot\text{h}$; Diesel: $175 - 190\text{ g/HP}\cdot\text{h}$).

  • Bài 3: Nguyên lý làm việc của động cơ 4 kỳ, 2 kỳ và động cơ nhiều xy lanh: Trình bày chu trình nạp - nén - nổ (sinh công) - xả của động cơ xăng và Diesel; quy luật phối hợp góc lệch công tác giữa các trục khuỷu để thiết lập bảng thứ tự nổ động cơ nhiều xy lanh.

Progression logic của giáo trình đi tuần tự từ cấp độ tổng quan toàn bộ phương tiện đến chi tiết từng cụm tổng thành, sau đó đi sâu vào bản chất nhiệt động lực học của động cơ và kết thúc bằng việc phân tích nguyên lý làm việc đồng bộ.

Kiến thức nền tảng được xây dựng

  • Lý thuyết nhiệt động và chu trình nhiệt: Quá trình biến đổi hóa năng thành nhiệt năng và chuyển hóa thành cơ năng giãn nở sinh công trong buồng đốt kín.
  • Nguyên lý chuyển đổi động học: Biến chuyển động tịnh tiến tịnh tiến qua lại của nhóm piston - thanh truyền thành chuyển động quay tròn liên tục của trục khuỷu.
  • Nguyên lý truyền động cơ khí - thủy lực: Cơ chế truyền và biến đổi mô men xoắn qua bộ ly hợp ma sát, tỷ số truyền hộp số, trục truyền động các đăng đến bộ vi sai cầu chủ động.
  • Hệ thống hóa thông số kỹ thuật chuẩn: Khung lý thuyết tính toán các chỉ số dung tích xy lanh, tỉ số nén, công suất chỉ thị, công suất có ích và hiệu suất tiêu hao năng lượng.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Xác định đúng vị trí, gọi đúng danh pháp kỹ thuật và phân tích được nhiệm vụ chức năng của từng cụm chi tiết máy, hệ thống gầm và hệ thống điện.
  • Kỹ năng phân tích (Analytical skills): Tính toán quy đổi các thông số động cơ ($V_a, V_h, V_c, \varepsilon, N_e, g_e$); phân tích sơ đồ dòng truyền mô men lực; thiết lập bảng thứ tự nổ cho động cơ 4, 6 hoặc 8 xy lanh.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Thao tác quay trục khuỷu xác định điểm chết trên cuối kỳ nén của piston máy số 1 phục vụ điều chỉnh khe hở nhiệt xu páp; thực hành phân loại kiểu thân xe và nhận diện hệ thống dẫn động trên phương tiện thực tế.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm tích hợp (Integrated Vocational Pedagogy), kết hợp song song giữa bài giảng lý thuyết kỹ thuật và các phiên thực hành nhận dạng tại xưởng cơ khí ô tô.

  • Bài tập và tình huống kỹ thuật: Các câu hỏi ôn tập cuối mỗi bài yêu cầu người học phân tích ưu nhược điểm của từng phương án kết cấu (ví dụ: so sánh hệ thống phun nhiên liệu chế hòa khí với phun xăng điện tử; so sánh ly hợp lò xo với ly hợp màng).
  • Bài tập thực hành xưởng:
    • Quan sát trực tiếp trên mô hình cắt bổ các cụm chi tiết cố định và chuyển động (thân máy, nắp máy, piston, trục khuỷu, trục cam).
    • Nhận dạng thực tế hệ thống gầm (hộp số dọc, hộp số ngang, cầu vi sai, khớp các đăng) và thiết bị điện ô tô (máy khởi động, bộ chia điện, cảm biến).
    • Quy trình thực hành tìm điểm chết trên cuối kỳ nén của máy số 1 để chuẩn bị cho việc cân chỉnh góc đánh lửa sớm hoặc phân phối khí.
  • Phương pháp đánh giá kết quả:
    • Kiểm tra lý thuyết: Khả năng giải thích thuật ngữ, viết công thức và vẽ sơ đồ nguyên lý làm việc của chu trình động cơ 2 kỳ, 4 kỳ.
    • Kiểm tra thực hành: Đánh giá kỹ năng nhận dạng đúng các tổng thành trên xe thật; mức độ chính xác khi lập bảng thứ tự nổ và thao tác xác định ĐCT máy 1 theo đúng quy trình an toàn.
  • Hướng dẫn tự học: Người học sử dụng hệ thống hình vẽ cấu tạo trong giáo trình (từ Hình 1.1 đến Hình 2.2) để tự hệ thống hóa các đường dẫn động lực, dòng dầu bôi trơn, đường nước làm mát và mạch điện cơ bản.

Điểm nổi bật và cập nhật

Giáo trình Kỹ thuật chung về ô tô năm 2020 của Trường Cao đẳng Nghề Hà Nam thể hiện các đặc điểm cập nhật theo chương trình giáo dục nghề nghiệp hiện hành:

  • Chuẩn hóa hệ thống thuật ngữ kỹ thuật: Tài liệu quy chuẩn các định nghĩa chuyên ngành cơ khí động lực theo tiêu chuẩn kỹ thuật quốc gia, loại bỏ các cách gọi không chính xác, giúp người học dễ dàng tiếp cận các tài liệu bảo dưỡng quốc tế.
  • Tư liệu lịch sử công nghệ ô tô chi tiết: Khác với các tài liệu đại cương tóm lược, giáo trình cung cấp bảng mốc lịch sử sáng chế công nghiệp chính xác: động cơ hơi nước Cugnot (1769), bằng sáng chế Karl Benz số 37435 (1886), mẫu xe Daimler 1889 có van hình nấm và xy lanh chữ V, dây chuyền sản xuất lắp ráp hàng loạt của Ford (1913 - 1927 với 15 triệu xe Model T), động cơ Diesel xe tải (1908) và ô tô thương mại Mercedes-Benz 260-D (1936).
  • Cập nhật công nghệ và xu hướng hiện đại: Bên cạnh hệ thống cơ khí truyền thống, giáo trình bổ sung phân loại các công nghệ điều khiển điện tử như:
    • Hệ thống đánh lửa điện tử ESA không dùng bộ chia điện.
    • Hệ thống nguồn điện dùng bộ vi mạch IC.
    • Động cơ phun xăng điện tử.
    • Khái niệm và nhận dạng ô tô lai (Hybrid), ô tô sử dụng năng lượng điện hoàn toàn dùng ắc quy, pin nhiên liệu hướng tới mục tiêu giảm phát thải ô nhiễm môi trường.
  • Gắn kết thực tế công nghiệp: Dữ liệu nhận dạng xe được đối chiếu trực tiếp với các dòng xe thương mại phổ biến trên thị trường Việt Nam (Toyota, Honda, Ford, Hyundai, Mazda, Isuzu...) cùng hệ thống phân loại thân xe quốc tế (Sedan, Coupe, Hardtop, Convertible, Liftback, Pickup, Van).

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Giáo trình biên soạn trực tiếp cho sinh viên hệ Cao đẳng và học sinh hệ Trung cấp chuyên ngành Công nghệ Ô tô. Đây là tài liệu học tập bắt buộc cho mô đun MĐ 15.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học chung, môn Vẽ kỹ thuật cơ khí, Cơ lý thuyết, Dung sai lắp ghép và Đo lường kỹ thuật trước khi học mô đun này.
  • Giảng viên chuyên ngành: Tài liệu đóng vai trò là khung chương trình chuẩn để xây dựng giáo án lý thuyết, bài giảng tích hợp và phiếu hướng dẫn thực hành cho các môn học đại cương ngành cơ khí ô tô.
  • Kỹ thuật viên và người tự học: Phù hợp cho kỹ thuật viên sửa chữa sơ cấp, nhân viên cố vấn dịch vụ tại các trạm bảo hành cần chuẩn hóa kiến thức nền tảng về cấu tạo tổng thành ô tô và nguyên lý động cơ đốt trong.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuẩn hóa cho người học trình độ Trung cấp và Cao đẳng nghề Công nghệ Ô tô, đồng thời dùng làm tài liệu tham khảo cơ sở cho học viên các khóa đào tạo nghề sửa chữa ô tô ngắn hạn.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức vật lý đại cương (phần cơ học, nhiệt học, điện học) và các môn kỹ thuật cơ sở như Vẽ kỹ thuật, Cơ sở cơ học, Vật liệu học cơ khí.

3. Điểm khác biệt của giáo trình này so với các tài liệu khác là gì?

Tài liệu tích hợp đồng bộ giữa mô tả cấu tạo chi tiết phương tiện với nguyên lý làm việc của động cơ đốt trong và hệ thống điện gầm; cấu trúc bài học được biên soạn theo đúng danh mục mô đun đào tạo nghề thực hành ban hành theo Quyết định số 234/QĐ-CĐN.

4. Làm sao để tự học giáo trình hiệu quả?

Người học nên kết hợp việc đọc định nghĩa thuật ngữ với quan sát sơ đồ cấu tạo cắt bổ; lập sơ đồ tư duy cho các hệ thống phân loại (ly hợp, hộp số, hệ thống nhiên liệu) và tự vẽ lại chu trình làm việc 4 kỳ của động cơ để nắm vững quy luật nạp - nén - nổ - xả.

5. Có tài liệu bổ trợ nào kèm theo không?

Giáo trình đi kèm danh mục hình vẽ mặt cắt kỹ thuật chi tiết, hệ thống câu hỏi ôn tập lý thuyết, quy trình hướng dẫn thực hành xác định điểm chết trên và danh mục tài liệu tham khảo chuyên ngành cơ khí động lực ở trang 66 của giáo trình.

Kết luận

Giáo trình Kỹ thuật chung về ô tô (MĐ 15) của Trường Cao đẳng Nghề Hà Nam là tài liệu học thuật cơ sở, cung cấp hệ thống kiến thức toàn diện về cấu trúc tổng thể ô tô, phân loại cơ cấu cơ khí, hệ thống điện và nguyên lý nhiệt động của động cơ đốt trong. Lộ trình đào tạo từ mô đun này đóng vai trò bản lề, dẫn dắt người học tiếp cận tuần tự các mô đun chuyên sâu về thực hành bảo dưỡng động cơ, sửa chữa hệ thống gầm và chẩn đoán điện - điện tử ô tô trong các giai đoạn học tập tiếp theo.
