Tổng quan về giáo trình

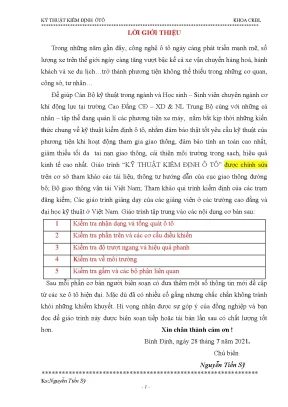

Giáo trình Kỹ thuật kiểm định ô tô (Mã số mô đun: MĐ 27) do Kỹ sư Nguyễn Tiến Sỹ làm chủ biên, được biên soạn và nghiệm thu tại Khoa Cơ khí Động lực thuộc Trường Cao đẳng Cơ điện – Xây dựng và Nông Lâm Trung Bộ vào ngày 28 tháng 7 năm 2021. Trong chương trình đào tạo chuyên ngành Công nghệ Ô tô và Cơ khí Động lực ở cấp độ Cao đẳng và Đại học kỹ thuật, đây là mô đun chuyên môn nghề tự chọn mang tính chất tích hợp giữa lý thuyết và thực hành, có tổng thời lượng đào tạo là 60 tiết (gồm 30 tiết lý thuyết, 28 tiết thực hành và 2 tiết kiểm tra).

Về mặt vị trí đào tạo, mô đun MĐ 27 được bố trí giảng dạy vào học kỳ II của khóa học, sau khi người học đã hoàn thành các môn học nền tảng như: Cơ kỹ thuật, Vật liệu cơ khí, Vẽ kỹ thuật, Kỹ thuật chung về ô tô, Thực hành nguội cơ bản và Thực hành hàn cơ bản. Đồng thời, môn học có thể được tổ chức giảng dạy song song với các môn học chuyên môn khác gồm: Dung sai lắp ghép và đo lường kỹ thuật, Điện kỹ thuật, Điện tử cơ bản và Sửa chữa - bảo dưỡng cơ cấu trục khuỷu thanh truyền.

Mục tiêu học tập của giáo trình là trang bị cho người học năng lực kiểm tra, phân tích và đánh giá đúng tình trạng kỹ thuật của từng cụm chi tiết, hệ thống trên phương tiện ô tô; đồng thời nắm vững phương pháp đối chiếu, kết luận mức độ đáp ứng tiêu chuẩn an toàn kỹ thuật và bảo vệ môi trường của xe cơ giới khi tham gia giao thông đường bộ.

Cấu trúc giáo trình được xây dựng trên cơ sở tích hợp hệ thống văn bản pháp quy, quy chuẩn kỹ thuật quốc gia (TCVN), thông tư hướng dẫn của Bộ Giao thông Vận tải, Cục Giao thông Đường bộ, Cục Đăng kiểm Việt Nam và quy trình vận hành thực tế tại các trạm đăng kiểm cơ giới. Điểm đặc thù của tài liệu là sự chuẩn hóa phương pháp kiểm tra kết hợp giữa quan sát trực quan với việc vận hành hệ thống thiết bị đo kiểm hiện đại trong dây chuyền kiểm định.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 5 bài học chuyên đề được phân bổ theo trình tự công nghệ của một dây chuyền kiểm định tiêu chuẩn:

[Bài 1: Nhận dạng & Tổng quát] ➔ [Bài 2: Phần trên & Cơ cấu điều khiển] ➔ [Bài 3: Trượt ngang & Phanh] ➔ [Bài 4: Môi trường (Ồn & Khí xả)] ➔ [Bài 5: Gầm & Hệ thống liên quan]
  • Bài 1: Kiểm tra nhận dạng và tổng quát của ô tô (Mã bài 27-1, 9 tiết: 5 LT, 4 TH):
    • Khái niệm và nội dung cốt lõi: Quy định về cấu trúc số khung (VIN) chuẩn quốc tế 17 ký tự theo TCVN 6578:2000 (gồm 3 phần: mã nhận biết nhà sản xuất WMI, mã mô tả xe VDS, mã chỉ thị xe VIS); quy cách nhận dạng số động cơ (chiều cao tối thiểu 4,5 mm, mã hóa số xy lanh, kiểu bố trí, môi chất làm mát, phương pháp nạp nhiên liệu); kiểm tra kích thước giới hạn, màu sơn (diện tích trang trí không vượt quá 50% màu đăng ký); kiểm tra kết cấu thân vỏ, buồng lái, thùng hàng, cửa xe, cơ cấu khóa hãm, mâm bánh xe.
    • Tiêu chuẩn thiết bị quang học: Cường độ sáng đèn chiếu xa $\ge 10.000\text{ cd}$, độ lệch chùm sáng theo phương đứng và ngang không vượt quá $2%$; tần số nháy của đèn xin đường đạt 60 – 120 lần/phút, thời gian trễ sáng $\le 3\text{ giây}$; cường độ sáng cụm đèn tín hiệu (đèn lùi, đèn phanh từ 20 – 100 cd, đèn kích thước, đèn soi biển số).
  • Bài 2: Kiểm tra phần trên và cơ cấu điều khiển (12 tiết: 5 LT, 7 TH):
    • Khái niệm và nội dung cốt lõi: Đánh giá độ kín khít của hệ thống nhiên liệu, bôi trơn, làm mát, độ chùng dây đai truyền động; kiểm tra tình trạng làm việc của các đồng hồ chỉ báo, hệ thống dây dẫn điện buồng lái.
    • Thông số cơ cấu điều khiển: Đo hành trình tự do và hành trình làm việc của bàn đạp ly hợp, phanh, ga; kiểm tra cơ cấu phanh tay (hành trình làm việc từ 5 – 9 tiếng "tách" đối với cần kéo, 7 – 12 "tách" đối với tay kéo); đo độ rơ góc vành tay lái (giới hạn tối đa $10^\circ$ đối với xe con, xe khách đến 12 chỗ và xe tải $\le 1.500\text{ kg}$; $20^\circ$ đối với xe khách trên 12 chỗ; $25^\circ$ đối với xe tải $> 1.500\text{ kg}$).
  • Bài 3: Kiểm tra độ trượt ngang và hiệu quả phanh (9 tiết: 5 LT, 4 TH):
    • Khái niệm và nội dung cốt lõi: Cấu tạo và nguyên lý bàn trượt ngang MSS8300 (sử dụng tấm trượt liên kết thanh lò xo lá và cảm biến biến trở trượt $4,7,\Omega$). Đo độ chụm và độ mở của bánh xe dẫn hướng ở vận tốc thử $5\text{ km/h}$, giới hạn độ lệch cho phép nằm trong khoảng $-5\text{ mm/m}$ đến $+5\text{ mm/m}$.
    • Bệ thử phanh con lăn MB8000: Nguyên lý đo phản lực mô men trên stato động cơ điện gắn cảm biến lực phanh; cơ cấu con lăn quay trơn bằng nhôm giám sát ngưỡng trượt tối ưu $20%$; hệ thống 4 cảm biến đo tải trọng cầu.
    • Tiêu chuẩn hiệu quả phanh: Hiệu quả phanh chính (lực phanh toàn bộ) không nhỏ hơn $50%$ trọng lượng phương tiện; độ sai lệch lực phanh giữa hai bánh trên cùng một trục không vượt quá $25%$; hiệu quả phanh đỗ xe không nhỏ hơn $16%$ trọng lượng phương tiện.
  • Bài 4: Kiểm tra về môi trường (9 tiết: 5 LT, 4 TH):
    • Khái niệm và nội dung cốt lõi: Đo độ ồn phương tiện theo TCVN 6436:1998 và TCVN 6438:1998 (đặt micro cách miệng ống xả $0,5\text{ m}$, góc lệch $45^\circ$, áp dụng đặc tính tần số A, chế độ Fast/Hold Max và hiệu chỉnh theo độ ồn nền). Mức ồn tối đa cho phép từ $103\text{ dB(A)}$ (xe con, tải nhẹ) đến $107\text{ dB(A)}$ (xe tải nặng). Âm lượng còi điện nằm trong khoảng 90 – 115 dB(A).
    • Thiết bị đo khí xả: Thiết bị Hermann MHC 222 (CHLB Đức) phân tích khí thải động cơ cháy cưỡng bức ($\text{CO}, \text{HC}, \text{CO}_2, \text{O}_2$, hệ số không khí dư $\lambda$) theo phương pháp không tải chậm/nhanh; thiết bị Hermann DO 285 đo độ đục, độ khói (% HSU) và hệ số hấp thụ ánh sáng ($m^{-1}$) của động cơ diesel theo chu trình gia tốc tự do 5 giai đoạn (Nghỉ $\rightarrow$ Đạp ga tăng tốc $\le 5\text{ s} \rightarrow$ Tăng tốc cực đại $\rightarrow$ Giữ ổn định 1 – 3 s $\rightarrow$ Trở về không tải). Tiêu chuẩn đánh giá áp dụng theo Quyết định 249/2005/QĐ-TTg của Thủ tướng Chính phủ (Mức 1, Mức 2, Mức 3).
  • Bài 5: Kiểm tra gầm và các bộ phận liên quan (21 tiết: 10 LT, 9 TH, 2 KT):
    • Khái niệm và nội dung cốt lõi: Kiểm tra rò rỉ chất lỏng hệ thống dẫn động ly hợp thủy lực, hộp số, hộp phân phối, trục các-đăng, cầu chủ động; kiểm tra độ chùng xích, độ mòn bánh răng hở; đánh giá độ rơ then hoa, khớp chữ thập; kiểm tra cơ cấu lái, đòn dẫn động, hệ thống treo (nhíp lá, giảm chấn), hệ thống phanh khí nén (bình chứa khí nén, van điều khiển), ống dẫn xả, bầu giảm âm và hệ thống dây điện gầm xe.

Kiến thức nền tảng được xây dựng

Giáo trình định hình hệ thống lý thuyết kỹ thuật đo lường chuyên sâu:

  • Lý thuyết đo lường và cảm biến: Vận dụng nguyên lý biến trở con chạy trong thiết bị đo trượt ngang MSS8300, cảm biến ngẫu lực biến dạng (strain gauge/load cell) trong bệ thử phanh MB8000 và cảm biến quang học đo độ cản quang dòng khí xả.
  • Động lực học phanh và chuyển động: Cơ chế tương tác giữa lốp xe và mặt con lăn nhám; cơ sở xác lập ngưỡng trượt $20%$ nhằm đạt lực phanh cực đại; sự hình thành góc đặt bánh xe (độ chụm, độ mở).
  • Lý thuyết quá trình cháy và phát thải ô nhiễm: Cơ chế hình thành các chất độc hại ($\text{CO}, \text{HC}, \text{NO}_x, \text{PM}, \text{SO}_x, \text{CO}_2$) trong động cơ xăng và động cơ diesel; nguyên lý tán xạ và hấp thụ ánh sáng bởi muội than.
  • Quy chuẩn kỹ thuật và cơ sở pháp lý: Khung tiêu chuẩn kỹ thuật quốc gia bao gồm TCVN 6578:2000, TCVN 6436:1998, TCVN 6438:1998 và Quyết định 249/2005/QĐ-TTg.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Vận hành thành thạo các thiết bị kiểm định chuyên dụng (máy phân tích khí xả Hermann MHC 222, máy đo độ khói DO 285, máy đo độ ồn âm học, bệ thử phanh MB8000, bệ đo trượt ngang MSS8300, thiết bị kiểm tra đèn pha, thiết bị đo độ rơ vành tay lái).
  • Kỹ năng phân tích (Analytical skills): Phân tích và xử lý số liệu đo lường, tính toán sai lệch lực phanh trục, tính toán hiệu chỉnh độ ồn nền, tra cứu bảng mã số nhận dạng xe quốc tế, phân tích nồng độ khí xả theo trạng thái làm việc của động cơ.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Thực hiện thuần thục các thao tác kiểm tra bằng mắt (quan sát), dùng búa gõ kiểm tra liên kết bulông, thao tác lay lắc phát hiện độ rơ cơ khí, thực hiện đúng chu trình kiểm tra khí xả gia tốc tự do và hoàn thành phiếu kiểm định kỹ thuật theo quy định.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp (integrated learning), kết hợp giữa bài giảng lý thuyết tại phòng chuyên đề và thực hành rèn luyện kỹ năng tại xưởng kiểm định ô tô.

[Lý thuyết chuyên đề] ➔ [Thao tác mẫu trên thiết bị] ➔ [Thực hành theo Checklist] ➔ [Đánh giá 3 tiêu chí]

Cách tiếp cận sư phạm và bài tập thực hành

  • Tổ chức giảng dạy: Mỗi bài học được cấu trúc thành hai phần: nghiên cứu cơ sở lý thuyết, quy chuẩn đánh giá tại phòng học chuyên đề (trang bị máy chiếu, phim trong, tranh treo tường, CD-ROM); sau đó chuyển sang thực hành quy trình đo kiểm trực tiếp trên xe ô tô và dây chuyền kiểm định tại xưởng.
  • Hệ thống phiếu thực hành (Checklist): Cuối mỗi bài học đều có bảng kiểm thực hành chuẩn hóa (ví dụ: Phiếu thực hành Bài 1 gồm 15 hạng mục; Phiếu Bài 2 gồm 8 hạng mục; Phiếu Bài 3 gồm 4 hạng mục; Phiếu Bài 4 ghi nhận thông số ồn, còi và khí xả). Người học bắt buộc phải ghi chép dữ liệu đo thực tế và đưa ra kết luận "Đạt" hoặc "Không đạt".
  • Quy trình thao tác chuẩn (SOP): Rèn luyện các quy trình kiểm tra tuần tự, tiêu biểu là quy trình kiểm định khí thải 5 bước (Chuẩn bị phương tiện $\rightarrow$ Chuẩn bị thiết bị và nhập thông số $\rightarrow$ Kiểm tra xác nhận trước khi đo $\rightarrow$ Thực hiện đo $\rightarrow$ Xử lý và lưu trữ kết quả).

Phương pháp đánh giá

Học viên được đánh giá toàn diện dựa trên 3 tiêu chí với các hình thức cụ thể:

  1. Về kiến thức: Đánh giá qua bài kiểm tra viết, tự luận, trắc nghiệm hoặc vấn đáp trực tiếp về quy chuẩn kỹ thuật và cấu tạo thiết bị.
  2. Về kỹ năng: Kiểm tra trực tiếp thao tác vận hành thiết bị, quy trình kiểm tra và độ chính xác trong việc đánh giá các chỉ tiêu kỹ thuật. Kết quả bài thực hành phải đạt từ $70%$ trở lên.
  3. Về thái độ: Đánh giá ý thức chấp hành an toàn lao động, tính cẩn thận, độ chính xác khi thu thập dữ liệu và tinh thần trách nhiệm trong công việc.

Điểm nổi bật và cập nhật

  • Tính quy chuẩn kỹ thuật và pháp lý rõ ràng: Giáo trình cập nhật trực tiếp các văn bản pháp quy của Bộ Giao thông Vận tải, Cục Đăng kiểm Việt Nam; bảng tra cứu ký tự chỉ năm sản xuất theo tiêu chuẩn TCVN 6578:2000; bảng giới hạn độ ồn theo TCVN 6436:1998 và TCVN 6438:1998; mức phát thải khí xả theo Quyết định số 249/2005/QĐ-TTg.
  • Tích hợp thiết bị công nghiệp hiện đại: Nội dung bài giảng phân tích chi tiết cấu tạo cơ khí, mạch xử lý tín hiệu và thuật toán đo lường của các thiết bị kiểm định thực tế như bệ phanh MB8000, bệ trượt ngang MSS8300, thiết bị phân tích khí Hermann MHC 222 và Hermann DO 285 (CHLB Đức).
  • Cập nhật công nghệ xe hiện đại: Tác giả bổ sung các thông tin kỹ thuật về hệ thống nạp nhiên liệu phun xăng điện tử (EFI), chế hòa khí điện tử (EC), cơ cấu xúc tác chuyển đổi khí xả (Catalytic Converter) và phương pháp đo hệ số dư lượng không khí ($\lambda$) phục vụ công tác kiểm định các dòng xe đời mới.
  • Gắn liền thực tế sản xuất: Dữ liệu ví dụ trong giáo trình trích xuất trực tiếp từ các dòng xe thực tế đang lưu hành tại Việt Nam (như cách giải mã số khung xe tải ISUZU sản xuất tại Việt Nam: JAANKR55LT7100015, giải mã số máy động cơ IFA: 4 V D 14,5/12 – 2 S R W 0098765, xe TOYOTA COROLLA).

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Dành cho học viên, sinh viên hệ Cao đẳng nghề, Cao đẳng kỹ thuật và Đại học chuyên ngành Công nghệ Kỹ thuật Ô tô, Cơ khí Động lực học tập tại học kỳ II hoặc các kỳ chuyên ngành.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở gồm Kỹ thuật chung về ô tô, Cơ kỹ thuật, Vật liệu cơ khí, Vẽ kỹ thuật, Thực hành nguội, Thực hành hàn; đồng thời nắm vững kiến thức về dung sai lắp ghép và điện tử cơ bản.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn cho mô đun MĐ 27, làm cơ sở xây dựng giáo án lý thuyết, phiếu hướng dẫn thực hành và thiết kế đề thi đánh giá kỹ năng nghề.
  • Cán bộ kỹ thuật và kỹ thuật viên: Làm tài liệu tham khảo nghiệp vụ cho kỹ thuật viên tại các trạm đăng kiểm xe cơ giới đường bộ, cán bộ kỹ thuật quản lý đoàn xe tại các doanh nghiệp vận tải, và kỹ thuật viên chẩn đoán tại các xưởng dịch vụ ô tô.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chính khóa cho học sinh, sinh viên trình độ cao đẳng, đại học ngành Cơ khí Động lực, Công nghệ Ô tô; đồng thời phù hợp làm tài liệu bồi dưỡng nghiệp vụ cho kỹ thuật viên kiểm định tại các trạm đăng kiểm và cán bộ quản lý kỹ thuật phương tiện vận tải.

2. Cần trang bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành các môn học: Cơ kỹ thuật, Vẽ kỹ thuật, Vật liệu cơ khí, Kỹ thuật chung về ô tô, Thực hành nguội - hàn cơ bản; có hiểu biết về Dung sai lắp ghép - đo lường kỹ thuật và Điện tử cơ bản để đọc hiểu các thông số và sơ đồ thiết bị.

3. Điểm khác biệt của giáo trình này so với các tài liệu sửa chữa ô tô thông thường là gì?

Tài liệu không đi sâu vào quy trình tháo lắp, đại tu chi tiết mà tập trung chuyên biệt vào phương pháp chẩn đoán, đo đạc, kiểm tra và đánh giá tình trạng kỹ thuật theo các tiêu chuẩn an toàn kỹ thuật và bảo vệ môi trường quy định bởi pháp luật hiện hành.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học nên kết hợp đối chiếu các quy chuẩn TCVN trong giáo trình với việc nghiên cứu cấu tạo, nguyên lý làm việc của các thiết bị đo (MSS8300, MB8000, MHC 222, DO 285); thực hành giải mã các dãy số VIN, số động cơ mẫu và hoàn thành độc lập các phiếu thực hành kiểm tra sau mỗi bài.

5. Giáo trình đi kèm những học liệu và tài liệu bổ trợ nào?

Tài liệu tích hợp hệ thống 5 phiếu kiểm tra thực hành tương ứng với từng bài học, sơ đồ kết cấu thiết bị đo, bảng tra cứu tiêu chuẩn phát thải, bảng mã ký tự năm sản xuất số khung (TCVN 6578:2000) cùng danh mục tài liệu quy chuẩn kỹ thuật của Cục Đăng kiểm và Bộ Giao thông Vận tải Việt Nam.

Kết luận

Giáo trình Kỹ thuật kiểm định ô tô (MĐ 27) của Ks. Nguyễn Tiến Sỹ cung cấp hệ thống kiến thức và quy trình kiểm tra kỹ thuật phương tiện cơ giới đường bộ một cách khoa học, chặt chẽ và chuẩn hóa theo quy định pháp lý. Lộ trình học tập 5 giai đoạn đi từ nhận dạng tổng quát, kiểm tra buồng lái, đo kiểm trượt ngang - hiệu quả phanh, phân tích mức độ phát thải môi trường đến kiểm tra kết cấu gầm xe. Tài liệu kết nối hiệu quả giữa kiến thức đo lường lý thuyết với kỹ năng thao tác thiết bị công nghiệp, đáp ứng mục tiêu đào tạo kỹ thuật viên ngành ô tô theo chuẩn kiểm định quốc gia.
