Tổng quan về giáo trình

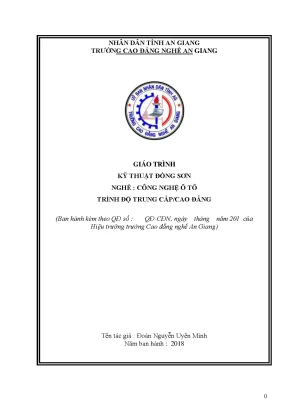

Giáo trình Kỹ thuật Đồng Sơn (Mã số mô đun: MĐ 35) là tài liệu đào tạo chuyên môn bắt buộc thuộc chương trình đào tạo nghề Công nghệ Ô tô ở trình độ Trung cấp và Cao đẳng. Giáo trình do tác giả Đoàn Nguyễn Uyên Minh, giảng viên Khoa Cơ Khí Động Lực – Trường Cao đẳng Nghề An Giang biên soạn, được ban hành chính thức vào ngày 06 tháng 03 năm 2018 theo Quyết định của Hiệu trưởng nhà trường. Trong cấu trúc khung chương trình đào tạo, mô đun này có tổng thời lượng 64 giờ (bao gồm 24 giờ lý thuyết, 32 giờ thực hành và 8 giờ kiểm tra đánh giá), được bố trí giảng dạy vào năm học cuối. Môn học được tổ chức sau khi người học đã hoàn thành hệ thống 13 môn học và mô đun cơ sở chuyên ngành (từ MĐ 16 đến MĐ 28) như: Kỹ thuật chung về ô tô, Cơ cấu trục khuỷu – thanh truyền, Hệ thống nhiên liệu xăng, Hệ thống nhiên liệu diesel; đồng thời được bố trí học song song với các mô đun chuyên sâu về hệ thống bôi trơn – làm mát, hệ thống đánh lửa, hệ thống phanh, hệ thống lái và hệ thống truyền động.

Mục tiêu đào tạo của giáo trình tập trung vào ba chuẩn đầu ra chính:

  1. Kiến thức: Người học có khả năng lập quy trình công nghệ phục hồi, sửa chữa hư hỏng trên bề mặt tấm vỏ xe ô tô; nắm vững các nguyên tắc kỹ thuật làm đồng và quy trình sơn phủ bề mặt theo tiêu chuẩn kỹ thuật công nghiệp.
  2. Kỹ năng: Thao tác thành thạo các thiết bị kiểm tra hình học thân vỏ, dụng cụ sửa nguội, máy mài tác động đơn/kép/quỹ đạo, thiết bị sấy gia nhiệt và hệ thống súng phun sơn khí nén; thực hiện chính xác các quy trình từ chuẩn bị nền, bả ma tít, sơn lót, pha chỉnh màu đến hoàn thiện màng sơn.
  3. Năng lực tự chủ và trách nhiệm: Chấp hành nghiêm ngặt quy trình an toàn lao động, phòng chống cháy nổ và vệ sinh môi trường xưởng sơn; hình thành tác phong làm việc cẩn thận, tỉ mỉ và tuân thủ định mức kỹ thuật.

Cấu trúc giáo trình tiếp cận trực tiếp theo quy trình làm việc thực tế tại các xưởng sửa chữa thân vỏ và sơn ô tô (Body Repair and Refinishing), liên kết chặt chẽ giữa cơ sở lý thuyết công nghệ hóa chất/kim loại với các bước thực hành thao tác tay nghề.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình được cấu trúc thành 3 bài học chuyên đề bám sát trình tự công nghệ sửa chữa thân vỏ xe:

  • Bài mở đầu: Chuẩn bị bề mặt và bả matít (Trang 5 – 38):

    • Xác định diện tích và phân loại bề mặt: Phân biệt quy trình xử lý giữa tấm vỏ thân xe bị biến dạng hư hỏng và tấm vỏ kim loại mới được thay thế; khảo sát đặc tính các hệ sơn lót chống gỉ (sơn rửa axit polyvinyl butyral + kẽm cromat, sơn lót lacquer 1 thành phần/2 thành phần từ nhựa nitrocellulose/alkyd, sơn lót urethane 2 thành phần, sơn lót epoxy 2 thành phần đóng rắn bằng amin) và các hệ ma tít (ma tít polyester 2 thành phần, ma tít epoxy 2 thành phần, ma tít 1 thành phần gốc acrylic/alkyd).
    • Quy trình xử lý cơ học và làm sạch nền: Kỹ thuật nhận diện màng sơn cũ bằng dung môi lacquer; phương pháp đánh giá mức độ biến dạng bằng nguồn sáng đèn neon phản chiếu, phương pháp sờ bề mặt bằng găng tay sợi cotton và phương pháp đo khe hở bằng thước thẳng đối xứng; kỹ thuật dùng búa nhọn/đột hạ điểm lồi; thao tác mài bóc sơn bằng giấy nhám độ hạt P60 – P80 trên máy mài tác động đơn; kỹ thuật mài vát mép giáp mối độ rộng xấp xỉ 30 mm; quy trình thổi bụi khí nén và tẩy dầu mỡ bằng dung môi chuyên dụng.
    • Kỹ thuật bả và tạo hình ma tít: Định lượng ma tít polyester và tỷ lệ chất đóng rắn; kỹ thuật thao tác dao bả theo phân kỳ góc nghiêng (lượt 1 giữ dao ~90° ép chặt điền đầy lỗ rỗ, lượt 2–3 nghiêng 35°–45° tạo độ dày, lượt cuối áp sát bề mặt làm phẳng); chế độ sấy khô tự nhiên (20–30 phút) hoặc sấy nhiệt bức xạ hồng ngoại/máy sấy nóng (khống chế nhiệt độ bề mặt dưới 50°C); kỹ thuật mài phẳng ma tít phân cấp hạt nhám (máy mài quỹ đạo nhám P80, dụng cụ chà tay nhám P120, P200 và mài vết xước bằng P300).
    • Thi công sơn lót bề mặt và hoàn thiện nền: Quy trình tạo xước cơ học mở rộng 100 mm bằng giấy nhám P300/P600; che chắn chi tiết lân cận; pha chế sơn lót urethane 2 thành phần; thông số phun sơn lót (đường kính lỗ phun 1,5 mm, áp suất khí 2,0 – 2,5 kg/cm², khoảng cách súng 10 – 15 cm, thi công 2–3 lớp); chế độ sấy khô sơn lót (15 phút ở 60°C hoặc 90–120 phút ở 20°C); xử lý khuyết tật rỗ khí bằng ma tít sửa chữa nhỏ (touch-up 1 thành phần); kỹ thuật mài lót khô/ướt bằng giấy nhám P400 – P600 và mài xước bóng mở rộng 300 mm loại trừ vết da cam trước khi sơn phủ màu.
    • Hệ thống câu hỏi ôn tập: Gồm 7 câu hỏi củng cố lý thuyết và quy trình công nghệ cuối bài.

  • Bài 1: Sử dụng súng phun sơn (Trang 39 – 51):

    • Cấu tạo và nguyên lý vận hành: Nguyên lý phân tán dòng chất lỏng theo hiệu ứng Venturi; cấu tạo chi tiết súng phun sơn gồm cụm nắp khí (Air Cap) với các lỗ khí trung tâm, lỗ khí định hình độ xòe và lỗ khí tán sương; đầu họng súng (Fluid Tip đường kính 1,3 mm dùng cho lớp sơn bóng); vít điều chỉnh lưu lượng kim súng; vít điều chỉnh độ xòe dải phun (oval/tròn); vít điều chỉnh áp suất khí nén; cò súng hai giai đoạn (giai đoạn 1 xả khí nén làm sạch/định hướng, giai đoạn 2 xả đồng thời khí và sơn).
    • Phân loại súng phun sơn: Bảng so sánh 3 hệ thống cấp sơn gồm súng cấp sơn tự chảy (cốc trên), súng hút sơn (cốc dưới) và súng nén sơn áp lực (bình chứa rời).
    • Quy chuẩn kỹ thuật thao tác phun: Tư thế cầm súng bằng 3 ngón (ngón cái, trỏ, út) và kéo cò bằng 2 ngón (ngón giữa, áp út); tư thế đứng lấy hông làm điểm tựa và chân rộng hơn vai; 4 thông số điều khiển cốt lõi: Khoảng cách súng (100 – 200 mm đối với màu solid), góc phun vuông góc 90° theo cả phương đứng và phương ngang, tốc độ di chuyển súng (900 – 1200 mm/s), độ chồng đè vệt sơn (từ 1/2 đến 2/3 bề rộng vệt sơn).
    • Vệ sinh và bảo dưỡng: Quy trình súc rửa đường dẫn sơn và bảo quản súng định kỳ.

  • Bài 2: Pha sơn, điều chỉnh màu, phun sơn (Trang 52 – 64):

    • Quy trình tra cứu, phân tích và đọc mã số màu sơn nguyên bản của nhà sản xuất ô tô.
    • Kỹ thuật cân đong và pha chế sơn theo tỷ lệ công thức chuẩn.
    • Quy trình kiểm tra góc nhìn, so màu và kỹ thuật hiệu chỉnh màu sắc thực tế phù hợp với độ bạc màu của xe.
    • Kỹ thuật phun mẫu thử trên thẻ kiểm tra (test card) trước khi sơn trực tiếp lên thân xe.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng cơ sở lý thuyết dựa trên các nguyên lý kỹ thuật:

  • Hóa học màng sơn và cơ chế đóng rắn: Phân biệt cơ chế bay hơi dung môi vật lý của hệ sơn 1 thành phần (1K nitrocellulose, acrylic) và phản ứng liên kết chéo hóa học của hệ sơn 2 thành phần (2K urethane sử dụng chất đóng rắn polyisocyanate, hệ sơn epoxy đóng rắn bằng amin).
  • Cơ chế bám dính cơ học (Mechanical Interlocking): Nguyên lý tạo độ nhám bề mặt bằng giấy ráp (tạo xước tế vi) nhằm gia tăng diện tích tiếp xúc và độ bám cơ học giữa kim loại nền, lớp ma tít, lớp sơn lót bề mặt và lớp sơn phủ màu.
  • Khí động học và cơ học chất lỏng: Nguyên lý tạo áp suất chân không âm tại đầu họng súng để hút, xé tơi và phân tán sơn thành các hạt sương mịn dưới tác động của áp lực khí nén.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chính xác các thiết bị gia công bề mặt gồm máy mài tác động đơn, máy mài tác động kép, máy mài quỹ đạo; căn chỉnh chính xác các thông số áp suất khí nén (2,0 – 2,5 kg/cm²), khoảng cách và lưu lượng súng phun sơn.
  • Kỹ năng phân tích và chẩn đoán (Analytical skills): Nhận diện nguồn gốc hệ sơn cũ bằng hóa chất; đánh giá mức độ khuyết tật và biến dạng thân vỏ qua ánh sáng đèn và thước kiểm tra; phân tích lỗi màng sơn (chảy sơn, tạo vết da cam, bọt khí, phồng rộp do độ ẩm/dầu mỡ).
  • Năng lực thực hành nghề nghiệp (Practical competencies): Làm chủ kỹ thuật điều khiển dao bả nhiều lớp, quy trình mài hạ bậc nhám từ P60 đến P600, kỹ năng duy trì hành trình đưa súng ổn định ở vận tốc 900 – 1200 mm/s với độ phủ mí 1/2 – 2/3.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo tích hợp (Competency-Based Training) kết hợp chặt chẽ giữa bài giảng lý thuyết công nghệ và thực hành trực tiếp tại xưởng:

  • Tỷ trọng phân bổ: 24 giờ lý thuyết (37,5%) làm nền tảng cho 32 giờ thực hành thao tác (50,0%) và 8 giờ kiểm tra kỹ năng (12,5%).
  • Cấu trúc bài tập thực hành: Học viên thực hiện các bài tập theo trình tự từ cơ bản đến phức tạp:
    1. Bài tập nhận diện vật liệu sơn lót, ma tít và kiểm tra hư hỏng hình học thân vỏ.
    2. Bài tập mài bóc sơn, vát mép 30 mm và tẩy rửa bề mặt chuẩn.
    3. Bài tập phối trộn tỷ lệ và kỹ thuật bả ma tít phẳng/cong nhiều lượt.
    4. Bài tập mài phẳng phân tầng nhám (P80 -> P120 -> P200 -> P300) và sấy nhiệt kiểm soát < 50°C.
    5. Bài tập cân pha và phun sơn lót urethane 2K với súng phun béc 1,5 mm.
    6. Bài tập tháo lắp, căn chỉnh 3 cụm vít điều khiển của súng phun sơn và thực hành kỹ thuật phun sơn bóng béc 1,3 mm với độ chồng mí 1/2 – 2/3.
  • Phương pháp đánh giá: Đánh giá định lượng kết quả thực hành thông qua 8 giờ kiểm tra chuyên biệt. Tiêu chí đánh giá gồm: độ phẳng và độ nhẵn bề mặt sau khi mài, độ bám dính của các lớp vật liệu, độ đồng đều chiều dày màng sơn, độ bóng không lỗi da cam/chảy sơn, cùng việc chấp hành quy chuẩn an toàn hóa chất xưởng sơn.
  • Hướng dẫn tự học: Học viên khai thác hệ thống 7 câu hỏi ôn tập cuối Bài mở đầu để tổng hợp quy trình lý thuyết, đối chiếu các bước thao tác thực tế với bảng thông số tiêu chuẩn (áp suất, khoảng cách phun, nhiệt độ và thời gian sấy) được cung cấp trong giáo trình.

Điểm nổi bật và thông số kỹ thuật đặc thù

Giáo trình hệ thống hóa các quy chuẩn kỹ thuật công nghiệp với các thông số định lượng chính xác:

Hạng mục công nghệ Thông số kỹ thuật quy chuẩn trong giáo trình
Hệ thống sơn lót • Sơn rửa axit (Polyvinyl butyral + Kẽm cromat + Axit photphoric)
• Sơn lót Urethane 2K (Đóng rắn Polyol/Polyisocyanate)
• Sơn lót Epoxy 2K (Đóng rắn Amin)
Khâu chuẩn bị nền • Mài bóc sơn: Giấy nhám P60 – P80 (máy mài tác động đơn)
• Mài vát mép giáp mối: Chiều rộng ~30 mm
• Vùng làm trầy xước sơn lót: Rộng hơn mép ma tít 100 mm (nhám P300/P600)
• Vùng mài xước bóng sơn màu: Rộng hơn mép sơn lót 300 mm
Quy chuẩn bả ma tít • Định lượng trộn mẫu ban đầu: Tương đương kích thước quả trứng
• Góc nghiêng dao bả: Lượt 1 (~90°), Lượt 2–3 (35° – 45°), Lượt cuối (áp sát mặt nền)
• Sấy khô ma tít polyester: 20 – 30 phút (nhiệt độ thường) hoặc sấy nóng khống chế nhiệt độ bề mặt < 50°C
• Phân cấp độ hạt mài ma tít: P80 (máy mài quỹ đạo) -> P120 -> P200 -> P300 (chà tay)
Thông số súng phun sơn • Đường kính họng súng (Fluid Tip): 1,5 mm (sơn lót); 1,3 mm (sơn bóng)
• Áp suất khí nén thi công sơn lót: 2,0 – 2,5 kg/cm²
• Khoảng cách phun tiêu chuẩn: 10 – 15 cm (sơn lót); 100 – 200 mm (phun màu solid)
• Tốc độ hành trình súng: 900 – 1200 mm/s
• Độ rộng vệt sơn chồng đè: 1/2 đến 2/3 bề rộng vệt sơn
Chế độ sấy sơn lót • Sấy cưỡng bức: 15 phút ở nhiệt độ 60°C (thời gian lắng dung môi 5 – 15 phút)
• Sấy tự nhiên: 90 – 120 phút ở nhiệt độ 20°C

Giáo trình loại bỏ hoàn toàn các mô tả định tính chung chung, tập trung trực tiếp vào các rủi ro kỹ thuật cụ thể như: hiện tượng rộp màng sơn khi không nhận diện đúng sơn lacquer cũ, nứt ma tít do gia nhiệt sấy vượt quá 50°C, hoặc lỗi màng sơn do di chuyển súng sai vận tốc tiêu chuẩn 900 – 1200 mm/s.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Dành cho sinh viên năm cuối hệ Trung cấp và Cao đẳng nghề Công nghệ Ô tô, Cơ khí Động lực tham gia học phần mô đun MĐ 35.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học/mô đun cơ sở kỹ thuật chung ô tô, nguyên lý động cơ đốt trong (trục khuỷu – thanh truyền, hệ thống nhiên liệu xăng, diesel từ MĐ 16 đến MĐ 28), có kiến thức về an toàn xưởng cơ khí, kỹ thuật nguội cơ bản và nguyên lý vận hành thiết bị khí nén.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn hóa quy trình phân bổ 64 giờ học, làm cơ sở xây dựng giáo án tích hợp, thiết kế các bài thực hành trạm xưởng và xây dựng barem tiêu chí chấm điểm kỹ năng thực hành.
  • Kỹ thuật viên xưởng dịch vụ: Dùng làm tài liệu tra cứu các bước công nghệ tiêu chuẩn, định mức kỹ thuật pha trộn, thông số điều chỉnh súng phun sơn khí nén và xử lý sự cố bề mặt thân vỏ tại các trạm sửa chữa ô tô.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Tài liệu được biên soạn phục vụ trực tiếp cho sinh viên năm cuối trình độ Trung cấp và Cao đẳng nghề Công nghệ Ô tô thuộc Khoa Cơ Khí Động Lực, đồng thời phù hợp làm tài liệu huấn luyện kỹ thuật viên tại các xưởng sửa chữa thân vỏ và sơn xe ô tô.

2. Người học cần chuẩn bị kiến thức nền tảng gì trước khi học mô đun này?

Người học cần hoàn thành khối kiến thức cơ sở chuyên ngành gồm 13 mô đun/môn học (MĐ 16 – MĐ 28) về kỹ thuật chung ô tô, động cơ đốt trong, hệ thống nhiên liệu, cùng các nguyên tắc an toàn lao động cơ khí và nguyên lý sử dụng hệ thống khí nén.

3. Điểm khác biệt của giáo trình so với các tài liệu sửa chữa ô tô thông thường là gì?

Giáo trình phân định chi tiết quy trình công nghệ phục hồi bề mặt qua các thông số định lượng cụ thể: phân cấp độ hạt giấy nhám mài (P60 đến P600), áp suất khí phun (2,0 – 2,5 kg/cm²), kích thước đầu béc (1,3 mm và 1,5 mm), tốc độ hành trình súng (900 – 1200 mm/s) và chế độ kiểm soát nhiệt độ sấy (< 50°C cho ma tít, 60°C cho sơn lót).

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao nhất?

Học viên cần nắm vững lý thuyết phản ứng đóng rắn hóa học và nguyên lý Venturi của súng phun, trả lời đầy đủ 7 câu hỏi ôn tập cuối Bài mở đầu, đối chiếu các bước thực hành với bảng tiêu chuẩn kỹ thuật và thực hiện phân tích nguyên nhân các dạng lỗi bề mặt thực tế.

5. Giáo trình có tài liệu bổ trợ nào kèm theo không?

Nội dung giáo trình được liên kết trực tiếp với các tài liệu hướng dẫn kỹ thuật an toàn lao động hóa chất phân xưởng, tiêu chuẩn kỹ thuật vật liệu (TDS) từ các nhà sản xuất sơn công nghiệp và các bài thực hành định lượng tại xưởng Cơ Khí Động Lực.

Kết luận

Giáo trình Kỹ thuật Đồng Sơn (Mã số: MĐ 35) của tác giả Đoàn Nguyễn Uyên Minh cung cấp hệ thống kiến thức và kỹ năng thực hành chuẩn mực về công nghệ phục hồi thân vỏ và sơn phủ ô tô. Lộ trình đào tạo được xây dựng nhất quán từ khâu khảo sát nhận diện nền, xử lý cơ học, bả và tạo hình ma tít phân cấp nhám, thi công sơn lót bề mặt, đến kỹ thuật điều khiển súng phun sơn khí nén và pha chỉnh màu sắc. Tài liệu là căn cứ chuyên môn phục vụ công tác giảng dạy, học tập và chuẩn hóa tay nghề kỹ thuật trong ngành Công nghệ Ô tô.
