Tổng quan về giáo trình

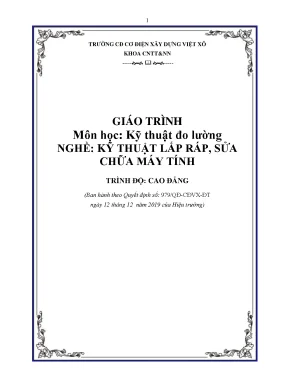

Giáo trình Kỹ thuật đo lường (Mã mô đun: MĐ13) được ban hành theo Quyết định số 979/QĐ-CĐVX-ĐT ngày 12 tháng 12 năm 2019 của Hiệu trưởng Trường Cao đẳng Cơ điện Xây dựng Việt Xô, do Khoa Công nghệ thông tin và Ngoại ngữ biên soạn. Trong chương trình đào tạo nghề Kỹ thuật lắp ráp, sửa chữa máy tính trình độ cao đẳng, mô đun này được bố trí sau các môn học chung và học trước các mô đun chuyên ngành, đóng vai trò là học phần kỹ thuật cơ sở bắt buộc.

Mục tiêu học tập của giáo trình tập trung vào việc trang bị cho người học khả năng phân tích nguyên lý hoạt động của các thiết bị đo; sử dụng thành thạo các dụng cụ đo lường điện – điện tử tương tự và số; nhận biết các giới hạn đo để phòng tránh sai sót kỹ thuật; và vận dụng kết quả đo đạc vào việc kiểm tra, chẩn đoán linh kiện hư hỏng trong các hệ thống máy tính.

Cấu trúc chương trình có tổng thời lượng 45 giờ (gồm 28 giờ lý thuyết, 15 giờ thực hành và 2 giờ kiểm tra). Cách tiếp cận nội dung được tổ chức từ các khái niệm định lượng cơ bản, cấu trúc mạch đo, các cơ cấu chuyển đổi chỉ thị cơ điện kinh điển, đến các thiết bị đo hoàn chỉnh trong phòng thí nghiệm và xưởng kỹ thuật.

Điểm đặc trưng của giáo trình là gắn kết việc phân tích lý thuyết mạch đo (như các mạch shunt phân dòng, mạch phân áp, cầu đo điện trở) với việc giải thích cấu tạo vật lý của các cơ cấu chỉ thị kim và cấu trúc điện tử của máy hiện sóng, đồng hồ đo vạn năng số.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ thành 1 bài mở đầu và 3 bài chuyên đề chính:

  • Bài mở đầu: Giới thiệu tổng quan (MĐ13-01, 1 giờ lý thuyết): Khái quát tầm quan trọng của kỹ thuật đo lường tín hiệu điện trong việc đánh giá chất lượng, sửa chữa và hiệu chỉnh thiết bị máy tính; xác định các học phần tiên quyết cần có.
  • Bài 1: Các khái niệm cơ bản về kỹ thuật đo lường (MĐ13-02, 7 giờ: 5 giờ lý thuyết, 2 giờ thực hành): Định nghĩa quá trình đo lường, thiết bị đo và thiết bị mẫu (mẫu cấp chính xác 0,001% đến 0,1%); các bộ chuyển đổi chuẩn hóa ($0-10\text{V}$, $4-20\text{mA}$) và sơ cấp; phân loại phương pháp đo (trực tiếp, gián tiếp, hợp bộ, thống kê); sơ đồ hệ thống đo biến đổi thẳng và so sánh; các phương pháp mã hóa đại lượng bù (mã hóa thời gian, tần số xung, số xung); lý thuyết sai số và cấp chính xác; phương pháp đo dòng điện (mạch shunt, mạch Ayrton, biến dòng, chỉnh lưu diode, cặp nhiệt điện); phương pháp đo điện áp DC/AC và vôn kế số (bộ biến đổi tương tự - số ADC, đồng hồ vạn năng DMM, khái niệm $3\frac{1}{2}$ và $3\frac{3}{4}$ chữ số); phương pháp đo điện trở (V-A rẽ nối tiếp/song song, Ohm kế từ điện, cầu Wheatstone, đo số bằng mạch tích phân RC).
  • Bài 2: Các cơ cấu chỉ thị (MĐ13-03, 15 giờ: 10 giờ lý thuyết, 4 giờ thực hành, 1 giờ kiểm tra): Cấu tạo, phương trình mô men quay $M_q$ và nguyên lý hoạt động của 4 cơ cấu chỉ thị cơ bản: cơ cấu từ điện (nam châm vĩnh cửu $B = 0,1 - 0,3\text{T}$, khung dây đồng đường kính $0,03 - 0,07\text{mm}$); cơ cấu điện từ (cuộn dây dẹt và cuộn dây tròn); cơ cấu điện động (cuộn tĩnh và cuộn động); cơ cấu cảm ứng (đĩa nhôm quay tương tác từ thông).
  • Bài 3: Các thiết bị đo (MĐ13-04, 22 giờ: 12 giờ lý thuyết, 9 giờ thực hành, 1 giờ kiểm tra): Cấu tạo và kỹ thuật sử dụng đồng hồ vạn năng VOM chỉ thị kim (minh họa bằng thiết bị Model 1109, độ nhạy $20\text{k}\Omega/\text{VDC}$, $9\text{k}\Omega/\text{VAC}$) và VOM chỉ thị số; cấu tạo ống phóng tia điện tử CRT (Cathode Ray Tube) với tim đèn $6,3\text{VAC}$, catot nhiệt phát xạ, lưới điều khiển, hệ thống lăng kính gia tốc/hội tụ $A_1, A_2, A_3$, các bản lái tia tĩnh điện X-Y, màn huỳnh quang phủ $\text{Zn}_2\text{SiO}_4$ hoặc muối Sulfuric cadnium; nguyên lý vận hành dao động ký 1 tia, dao động ký 2 tia và máy phát sóng.

Logic phân bố nội dung đi từ cơ sở đo lường học đại cương $\to$ nguyên lý vật lý của cơ cấu chỉ thị $\to$ giải tích sơ đồ mạch đo $\to$ vận hành và xử lý lỗi trên các thiết bị đo hoàn chỉnh.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập các khối kiến thức nền tảng về:

  • Lý thuyết sai số: Sai số tuyệt đối $\Delta x = \max|\delta_i|$, sai số tương đối $\beta = \Delta x / x$, sai số tương đối quy đổi $\gamma% = (\Delta x / D) \times 100%$ dùng để phân loại cấp chính xác của dụng cụ cơ điện ($0,05$ đến $4$) và dụng cụ đo số ($0,005$ đến $1$).
  • Tổn hao công suất và phối hợp trở kháng: Ảnh hưởng của nội trở thiết bị đo đến mạch đo ($p_a = R_A I^2$ yêu cầu $R_A \to 0$ khi đo nối tiếp; $p_v = V^2 / R_v$ yêu cầu $R_v \to \infty$ khi đo song song).
  • Nguyên lý cân bằng mạch và chuyển đổi tín hiệu: Điều kiện cân bằng của cầu đơn Wheatstone ($R_x = \frac{R_3}{R_2} R_1$); phương trình chỉnh lưu giá trị trung bình $i_{cl} = \frac{1}{\pi} I_m \approx 0,318 I_m$ (chỉnh lưu nửa chu kỳ) và $i_{cl} = \frac{2}{\pi} I_m \approx 0,636 I_m$ (chỉnh lưu cả chu kỳ); định luật biến đổi nhiệt điện $E = K_T R I^2$ đo giá trị hiệu dụng thực; nguyên lý so sánh điện áp và đếm xung số qua cổng AND trong bộ ADC.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Tính toán thông số điện trở shunt $R_s$, điện trở phụ vôn kế, tính toán mạch phân tầm Ayrton; hiệu chỉnh điểm $0\Omega$ (zero adjust) trên Ohm kế; chọn thang đo thích hợp trên VOM Model 1109; thao tác điều khiển tiêu cự, độ sáng và quét tín hiệu trên dao động ký CRT.
  • Kỹ năng phân tích: Đọc và nội suy kết quả trên các thang chia độ không tuyến tính (thang đo $\Omega$ của Ohm kế nối tiếp, thang đo góc lệch bậc hai $\alpha \sim I^2$ của cơ cấu điện từ); phân tích dạng sóng hình học trên màn hình máy hiện sóng khi cấp đồng thời hai tín hiệu vào bản lệch X và Y.
  • Kỹ năng thực hành nghề nghiệp: Kiểm tra tình trạng thông mạch, đo kiểm tra điện áp nguồn DC trên mainboard, kiểm tra thông số điện trở và dòng điện tiêu thụ của linh kiện máy tính.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp kết hợp giữa thuyết trình giải tích mạch và rèn luyện kỹ năng thực hành phân tích thông số:

  • Phương pháp sư phạm: Giảng dạy lý thuyết thông qua việc xây dựng mô hình toán học cho từng phép đo (định luật Ohm, các phương trình mô men quay cơ học $M_q = M_c$), sau đó phân tích các sơ đồ mạch thực tế có tích hợp linh kiện bán dẫn như diode 1N4007, cặp nhiệt điện hoặc bộ khuếch đại vi sai.
  • Bài tập và giải tích tình huống: Cung cấp hệ thống 9 bài tập mẫu kèm lời giải chi tiết và các bài tập thực hành cuối bài:
    • Tính toán điện trở shunt mở rộng tầm đo dòng điện từ $50\mu\text{A}$ lên $1\text{mA}$, $100\text{mA}$.
    • Giải hệ phương trình xác định dãy điện trở $R_1, R_2, R_3$ trong mạch Ayrton đa tầm đo.
    • Tính số vòng dây cho các cuộn cố định trong cơ cấu điện từ theo sức từ động $F = n_1 I_1 = n_2 I_2 = n_3 I_3 = 300,\text{Ampe-vòng}$.
    • Tính toán điện trở phân áp nối tiếp cho vôn kế DC và vôn kế AC có tính đến sụt áp thuận của diode ($U_D = 0,6\text{V}$).
  • Thực hành và quy trình an toàn: Hướng dẫn quy trình đọc thang đo chia tỷ lệ (nhân hệ số $4$ cho thang $1000\text{V}$ trên khung chia $250\text{V}$, nhân hệ số $0,4$ cho thang $10\text{V}$); tuân thủ nguyên tắc an toàn điện: đưa về thang đo cao nhất khi chưa biết giá trị đại lượng cần đo, không chạm tay vào que đo ở các thang đo điện trở lớn ($x1\text{K}\Omega$, $x10\text{K}\Omega$).
  • Kiểm tra và đánh giá: Đánh giá kết quả học tập qua bài kiểm tra thực hành kiểm tra linh kiện, bài kiểm tra định kỳ 1 giờ tại Bài 2 và Bài 3, tập trung vào khả năng tính toán thông số mạch đo và thao tác sử dụng thiết bị đo chính xác.
  • Tự học: Học viên dựa trên các sơ đồ khối giải thích quá trình nạp xả của tụ điện ($U_T = E \cdot e^{-t/RC}$) và bảng biểu đồ thời gian để tìm hiểu nguyên lý đo điện trở của đồng hồ chỉ thị số.

Điểm nổi bật và cập nhật

  • Khảo sát song song thiết bị đo tương tự và thiết bị đo số: Giáo trình không chỉ dừng lại ở các cơ cấu kim cơ điện truyền thống mà trình bày chi tiết sơ đồ khối của vôn kế số ADC tích phân đơn sườn, hai sườn dốc và nguyên lý hoạt động của khối chuyển mạch chức năng trong đồng hồ đa năng DMM.
  • Làm rõ cấu trúc vi mô và vật liệu chế tạo: Văn bản đưa ra các thông số kỹ thuật thực tế về vật liệu như nam châm hợp kim Alnico, Crom, Vonfram có cảm ứng từ $B = 0,1 - 0,3\text{T}$; khung dây dùng đồng $\phi 0,03 - 0,07\text{mm}$; điện trở chuẩn bằng Manganine trong cầu Wheatstone; hợp chất phát quang $\text{Zn}_2\text{SiO}_4$ phối hợp Mn cho ánh sáng xanh lục trên màn hình CRT.
  • Phân tích phương pháp đo hiện đại: Đề cập đến phương pháp đo dòng điện không tiếp xúc gián tiếp thông qua việc thu nhận từ trường bằng đầu dò hiệu ứng Hall, cuộn dây Rogowski và kẹp dòng; giải thích khái niệm bit bán phần ($3\frac{1}{2}$ bit hiển thị đến $1999$) và bit ba phần tư ($3\frac{3}{4}$ bit hiển thị đến $3999$) giúp nâng cao độ phân giải của máy đo số.
  • Định hướng kỹ thuật sửa chữa phần cứng máy tính: Các bài tập và ví dụ được xây dựng xoay quanh các dải thông số phổ biến trong kỹ thuật máy tính (điện áp thấp $0,1\text{V} - 5\text{V} - 12\text{V}$, dòng điện microampe đến miliampe).

Đối tượng sử dụng giáo trình

  • Sinh viên đào tạo chính quy: Sinh viên trình độ cao đẳng ngành Kỹ thuật lắp ráp, sửa chữa máy tính, Điện tử máy tính, Kỹ thuật phần cứng mạng.
  • Điều kiện tiên quyết: Học viên bắt buộc phải hoàn thành các học phần cơ sở: Kỹ thuật điện, Kỹ thuật điện tử và học phần Linh kiện điện tử.
  • Giảng viên chuyên ngành: Làm tài liệu chuẩn để biên soạn giáo án lý thuyết (28 giờ) và thiết kế phiếu hướng dẫn thực hành xưởng (15 giờ) cho mô đun MĐ13.
  • Kỹ thuật viên tự học và tra cứu: Tài liệu tham khảo kỹ thuật cho kỹ thuật viên tại các trung tâm bảo hành, xí nghiệp điện tử công nghiệp cần tra cứu phương pháp kiểm tra linh kiện bán dẫn, cấu trúc mạch mở rộng thang đo và cách vận hành máy hiện sóng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?
Tài liệu được biên soạn phục vụ trực tiếp cho học viên hệ cao đẳng nghề Kỹ thuật lắp ráp, sửa chữa máy tính, đồng thời làm tài liệu tham khảo cho người làm kỹ thuật kiểm tra và sửa chữa thiết bị điện tử.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học?
Người học cần nắm vững các định luật cơ bản của kỹ thuật điện (định luật Ohm, định luật Kirchhoff), lý thuyết mạch điện tử cơ bản và nguyên lý phân cực, đặc tính của các linh kiện điện tử thụ động (R, L, C) cũng như tích cực (diode, transistor).

3. Điểm khác biệt của giáo trình này so với các tài liệu đo lường đại cương khác là gì?
Giáo trình tinh giản các chứng minh lý thuyết trường phức tạp, tập trung phân tích chi tiết giải tích mạch mở rộng thang đo (mạch Ayrton, mạch phân áp, cầu đo), quy trình đọc thang đo trên thiết bị thực tế (VOM Model 1109) và cấu tạo bên trong của ống phóng tia điện tử CRT dùng trong chẩn đoán tín hiệu máy tính.

4. Làm thế nào để tự học giáo trình này đạt hiệu quả?
Người học cần kết hợp việc tự giải lại hệ thống bài tập tính toán mạch shunt, mạch phân áp vôn kế với việc thực hành trực tiếp thao tác chọn thang đo, chỉnh điểm $0\Omega$, phân tích biểu đồ dạng sóng hiển thị trên máy dao động ký theo hướng dẫn trong Bài 3.

5. Giáo trình có những tài liệu bổ trợ nào đi kèm?
Chương trình học bao gồm hệ thống bài tập định lượng tính toán thông số mạch đo, các sơ đồ mạch nguyên lý thực tế của đồng hồ vạn năng và dao động ký được trích xuất trong mục tài liệu tham khảo chuyên ngành đo lường điện – điện tử ban hành kèm theo quyết định đào tạo.

Kết luận

Giáo trình Kỹ thuật đo lường (MĐ13) của Trường Cao đẳng Cơ điện Xây dựng Việt Xô hệ thống hóa toàn diện các kiến thức về kỹ thuật đo lường điện tử, từ lý thuyết sai số, cấu tạo các cơ cấu chỉ thị từ điện, điện từ, điện động, cảm ứng đến kỹ thuật vận hành máy đo VOM và máy hiện sóng CRT.

Lộ trình học tập được thiết kế mạch lạc: tiếp thu khái niệm và lý thuyết mạch đo ở Bài 1 $\to$ nghiên cứu cấu trúc vật lý cơ cấu đo ở Bài 2 $\to$ ứng dụng vận hành thiết bị đo và kiểm tra linh kiện máy tính ở Bài 3. Đây là học phần cơ sở chuyên môn bắt buộc, cung cấp nền tảng phân tích định lượng phục vụ các mô đun sửa chữa phần cứng máy tính tiếp theo.
