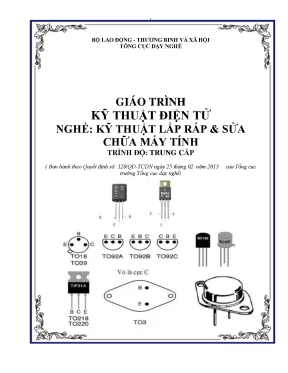

BÁO CÁO THƯ MỤC VÀ NỘI DUNG GIÁO TRÌNH KỸ THUẬT ĐIỆN TỬ (MÃ MÔ ĐUN: MĐ14)

Tổng quan về giáo trình

Giáo trình Kỹ thuật Điện tử (Mã mô đun: MĐ14) là tài liệu đào tạo chính thức thuộc hệ thống giáo trình nghề Kỹ thuật Lắp ráp và Sửa chữa Máy tính ở trình độ Trung cấp. Giáo trình được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng cục trưởng Tổng cục Dạy nghề (thuộc Bộ Lao động - Thương binh và Xã hội). Công trình do tập thể giảng viên Khoa Công nghệ Thông tin, Trường Cao đẳng Nghề Kỹ thuật Công nghệ biên soạn, dưới sự chủ biên của tác giả Lê Văn Dũng và đại diện liên hệ chuyên môn là Trưởng khoa Phùng Sỹ Tiến.

Trong cấu trúc khung chương trình đào tạo nghề, mô đun MĐ14 giữ vị trí bản lề kỹ thuật: được bố trí giảng dạy sau các môn học/mô đun kiến thức chung và thực hiện trước các môn học/mô đun chuyên ngành lắp ráp, chẩn đoán, sửa chữa bo mạch máy tính.

Mục tiêu học tập (learning outcomes) của giáo trình xác định các chuẩn đầu ra cụ thể:

  • Nhận biết, phân loại và đọc chính xác các thông số, giá trị danh định của linh kiện điện tử thụ động (điện trở, tụ điện, cuộn cảm, biến áp) theo các phương thức ghi trực tiếp, ký hiệu mã số và vòng màu tiêu chuẩn.
  • Xác định đúng thứ tự chân cực, đặc tuyến và trạng thái phân cực của các linh kiện tích cực (Diode bán dẫn, Transistor lưỡng cực BJT, JFET, MOSFET, UJT, Thyristor, TRIAC).
  • Tính toán phân cực, phân tích nguyên lý hoạt động, tiến hành lắp ráp và sửa chữa các mạch khuếch đại tín hiệu nhỏ, mạch khuếch đại công suất và mạch khuếch đại vi sai - vi mạch thuật toán (Op-Amp).
  • Hình thành kỹ năng thực hành chính xác, thao tác an toàn với các thiết bị đo lường (đồng hồ vạn năng VOM) và linh kiện điện tử trên máy vi tính.

Cấu trúc giáo trình được thiết kế theo trình tự phát triển tuyến tính từ linh kiện đơn lẻ đến cấu trúc mạch chức năng phức hợp. Cách tiếp cận của tài liệu tập trung vào nguyên lý vật lý cốt lõi, công thức tính toán thiết kế và đặc tính thực nghiệm của mạch, lược bỏ các biến đổi giải tích toán học trừu tượng nhằm phục vụ trực tiếp cho quá trình thực hành kỹ thuật.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ qua 7 bài học với tổng thời lượng 120 giờ (bao gồm lý thuyết, thực hành và kiểm tra định kỳ):

  1. Bài mở đầu: Tổng quan (Mã bài: MĐ14-01 - 2 giờ Lý thuyết):

    • Giới thiệu khái niệm về đại lượng đo vật lý và đại lượng đo phi vật lý (được xử lý thông qua toán học thống kê: kỳ vọng, phương sai, hàm tương quan, mật độ phổ năng lượng, giải thuật FFT).
    • Phân loại tín hiệu tương tự (analog - liên tục) và tín hiệu số (digital - rời rạc hóa thời gian, lượng tử hóa biên độ).
    • Mô hình hóa lý thuyết truyền tin qua 4 dạng kênh truyền: kênh truyền xác định (dung lượng $C = \log_2 L$), kênh truyền không nhiễu ($C = \log_2 L = \log_2 M$), kênh truyền không sử dụng được ($C = 0$), và kênh truyền đối xứng.

  2. Bài 1: Linh kiện thụ động (Mã bài: MĐ14-02 - 10 giờ: 4 LT / 6 TH):

    • Khảo sát toàn diện về cấu tạo, phân loại, thông số kỹ thuật (điện trở danh định, công suất định mức, hệ số nhiệt, cấp chính xác) của các dòng điện trở: hợp chất than, màng carbon, dây quấn, màng kim loại, oxit kim loại, điện trở dán bề mặt (SMD), biến trở (loại A tuyến tính, loại B logarit), điện trở nhiệt (Thermistor hệ số âm/dương), quang trở (LDR), và điện trở thanh tích hợp.
    • Bảng quy chuẩn vòng màu (0-9, dung sai vàng 5%, bạc 10%), công thức ghép nối tiếp ($R_{tđ} = \sum R_i$), song song ($1/R_{tđ} = \sum 1/R_i$), và mạch hỗn hợp.
    • Tụ điện: Cấu tạo, chất điện môi (gốm, giấy, mica, hóa, polistiren, polycacbonat, tụ xoay không khí), công thức điện dung $C = \varepsilon S / d$, quy tắc đọc mã số pF/nF/$\mu$F và điện áp đánh thủng.
    • Cuộn cảm và biến áp: Cuộn cảm cao tần, âm tần; trở kháng $Z_L = R_L + j2\pi fL$; năng lượng từ trường $W = \frac{1}{2}LI^2$; nguyên lý cảm ứng điện từ và tỷ số biến áp $K = n_1/n_2 = U_1/U_2 = I_2/I_1$; cấu tạo biến áp trung tần, biến áp nối tầng âm tần và biến áp đảo pha.

  3. Bài 2: Linh kiện tích cực (Mã bài: MĐ14-03 - 20 giờ: 8 LT / 10 TH / 2 KT):

    • Cơ sở vật lý bán dẫn: Bán dẫn thuần Silicon (Si), Germanium (Ge); bán dẫn tạp chất loại N (pha tạp nhóm V: As, P, Sb; hạt dẫn đa số là điện tử) và loại P (pha tạp nhóm III: In, Ga, Al; hạt dẫn đa số là lỗ trống); điều kiện cân bằng hạt tải $n \cdot p = n_i^2$.
    • Cơ chế hình thành tiếp giáp P-N: Dòng khuếch tán $I_{kt}$, dòng trôi $I_{trôi}$, điện trường tiếp xúc $E_{tx}$, vùng nghèo (miền khiếm khuyết).
    • Diode bán dẫn: Phân cực thuận ($V_\gamma = 0,6 - 0,7\text{V}$ với Si, $0,2\text{V}$ với Ge), phân cực nghịch (dòng rò $I_S$, điện áp đánh thủng $V_B$). Ứng dụng Diode trong mạch báo nguồn AC/DC, LED đơn, ma trận LED và hiển thị LED 7 đoạn (cực Anode chung hoặc Cathode chung).
    • Transistor lưỡng cực (BJT): Cấu tạo 3 lớp bán dẫn (PNP, NPN), 3 miền (Emitter pha tạp cao nhất, Base rất mỏng pha tạp thấp, Collector pha tạp trung bình), 2 mối nối tiếp giáp (tiếp giáp Emitter $J_E$, tiếp giáp Collector $J_C$).
    • Linh kiện mở rộng: Cấu tạo, nguyên lý, đặc tuyến và ứng dụng của transistor hiệu ứng trường JFET, MOSFET và transistor đơn nối UJT.

  4. Bài 3: Mạch khuếch đại tín hiệu nhỏ (Mã bài: MĐ14-04 - 20 giờ: 8 LT / 10 TH / 2 KT):

    • Phân tích 3 cấu hình mạch khuếch đại tín hiệu nhỏ sử dụng BJT: Emitter chung (EC), Collector chung (CC), và Base chung (BC).
    • Phương pháp thiết lập và tính toán điểm làm việc tĩnh DC (tính toán phân cực), xác định hệ số khuếch đại điện áp, độ lợi công suất, trở kháng đầu vào ($Z_{in}$) và trở kháng đầu ra ($Z_{out}$).

  5. Bài 4: Mạch khuếch đại công suất (Mã bài: MĐ14-05 - 24 giờ: 6 LT / 16 TH / 2 KT):

    • Phân loại và nguyên lý làm việc của tầng khuếch đại công suất.
    • Sơ đồ nguyên lý, đặc tuyến tải và công thức tính toán công suất hiệu dụng/tiêu tán của mạch đẩy kéo (push-pull), mạch khuếch đại công suất không dùng tụ xuất OCL (Output Capacitor-Less) và mạch khuếch đại có tụ xuất OTL (Output Transformer-Less).

  6. Bài 5: Mạch khuếch đại vi sai & Vi mạch thuật toán (Mã bài: MĐ14-06 - 24 giờ: 8 LT / 14 TH / 2 KT):

    • Mạch khuếch đại vi sai cơ bản: Phương pháp đưa tín hiệu vào (đơn kênh, vi sai), vi sai có tải gương dòng điện, vi sai dùng transistor trường, khuếch đại một chiều biến đổi trung gian.
    • Vi mạch thuật toán (Op-Amp): Khái niệm cấu trúc khuếch đại tích hợp; phân tích sơ đồ và thiết lập công thức tính độ lợi điện áp cho mạch khuếch đại đảo, mạch khuếch đại không đảo và mạch trừ.

  7. Bài 6: Thyristor & TRIAC (Mã bài: MĐ14-07 - 20 giờ: 4 LT / 14 TH / 2 KT):

    • Cấu tạo 4 lớp bán dẫn P-N-P-N của Thyristor, điều kiện kích mở và duy trì trạng thái dẫn dòng qua cực điều khiển G (Gate).
    • Cấu trúc và nguyên lý hoạt động dẫn dòng hai chiều của linh kiện bán dẫn TRIAC trong các mạch điều khiển công suất tải xoay chiều.
       +-----------------------------------------------------------+
       |               MĐ14-01: Bài mở đầu - Tổng quan              |
       |  (Đại lượng đo, tín hiệu tương tự/số, 4 mô hình kênh tin) |
       +-----------------------------+-----------------------------+
                                     |
                                     v
       +-----------------------------------------------------------+
       |             MĐ14-02: Linh kiện điện tử thụ động           |
       |  (Điện trở, Tụ điện, Cuộn cảm, Biến áp - Mã màu & Ghép nối)|
       +-----------------------------+-----------------------------+
                                     |
                                     v
       +-----------------------------------------------------------+
       |             MĐ14-03: Linh kiện điện tử tích cực           |
       |  (Vật lý P-N, Diode, LED, BJT NPN/PNP, JFET, MOSFET, UJT) |
       +-----------------------------+-----------------------------+
                                     |
                                     v
       +-----------------------------------------------------------+
       |            MĐ14-04: Mạch khuếch đại tín hiệu nhỏ          |
       |       (3 cấu hình BJT: EC, CC, BC - Phân cực & Độ lợi)    |
       +-----------------------------+-----------------------------+
                                     |
                                     v
       +-----------------------------------------------------------+
       |             MĐ14-05: Mạch khuếch đại công suất            |
       |          (Mạch đẩy kéo push-pull, Mạch OCL, Mạch OTL)     |
       +-----------------------------+-----------------------------+
                                     |
                                     v
       +-----------------------------------------------------------+
       |      MĐ14-06: Mạch khuếch đại vi sai & Vi mạch Op-Amp     |
       |   (Vi sai gương dòng điện, Bộ khuếch đại đảo/không đảo)   |
       +-----------------------------+-----------------------------+
                                     |
                                     v
       +-----------------------------------------------------------+
       |                 MĐ14-07: Thyristor & TRIAC                |
       |          (Chuyển mạch công suất bán dẫn nhiều lớp)        |
       +-----------------------------------------------------------+

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết nền tảng thông qua các trục kiến thức:

  • Vật lý chất rắn và chuyển tiếp P-N: Phân tích bản chất chuyển động của điện tử tự do trong dải dẫn điện và lỗ trống trong dải hóa trị; quá trình ion hóa tạp chất cho ($N_D$) và tạp chất nhận ($N_A$); cơ chế cân bằng động giữa dòng khuếch tán đa số ($I_{kt}$) và dòng trôi thiểu số ($I_{trôi}$) dưới ảnh hưởng của điện trường tiếp xúc $E_{tx}$ và hàng rào thế năng $U_{tx}$.
  • Lý thuyết mạch tương đương và phân cực bán dẫn: Thiết lập điểm làm việc tĩnh $Q(I_B, I_C, V_{CE})$ cho các mạch khuếch đại BJT; cơ chế phân cực thuận cho tiếp giáp Emitter-Base và phân cực nghịch cho tiếp giáp Collector-Base trong chế độ khuếch đại chủ động.
  • Kỹ thuật khuếch đại vi sai và phản hồi âm: Nguyên lý triệt tiêu tín hiệu đồng pha (Common Mode Rejection), cân bằng dòng điện thông qua gương dòng điện và nguyên tắc mạch vòng hồi tiếp âm trong các ứng dụng Op-Amp.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nhận dạng chính xác hình dạng thực tế của linh kiện xuyên lỗ (Through-hole) và linh kiện hàn dán bề mặt (SMD); đo và xác định cực tính, độ suy giảm hoặc hư hỏng của linh kiện bằng đồng hồ vạn năng VOM kim và số; tính toán chọn lựa linh kiện thay thế tương đương.
  • Kỹ năng phân tích (Analytical skills): Đọc và phân tích sơ đồ nguyên lý mạch điện tử; tính toán các thông số sụt áp, dòng điện tiêu thụ, trở kháng phối hợp và công suất định mức; giải thích cơ chế hoạt động và dạng sóng tín hiệu qua từng tầng khuếch đại.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Thực hiện quy trình lắp ráp, kiểm tra tĩnh (không cấp nguồn) và kiểm tra động (khi cấp nguồn); khoanh vùng và xử lý sự cố đứt mạch, chập mạch hoặc sai lệch điểm phân cực trên các bo mạch điện tử máy tính.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm kỹ thuật nghề nghiệp tích hợp (lý thuyết gắn liền thực hành):

       +-------------------------------------------------------------+
       | 1. Nghiên cứu lý thuyết & Nguyên lý hoạt động của mạch      |
       +------------------------------+------------------------------+
                                      |
                                      v
       +-------------------------------------------------------------+
       | 2. Nhận dạng, đo kiểm và đọc thông số linh kiện thực tế     |
       +------------------------------+------------------------------+
                                      |
                                      v
       +-------------------------------------------------------------+
       | 3. Lắp ráp mô hình mạch theo sơ đồ nguyên lý quy chuẩn      |
       +------------------------------+------------------------------+
                                      |
                                      v
       +-------------------------------------------------------------+
       | 4. Kiểm tra điện áp, phân tích sự cố và hiệu chỉnh thông số |
       +-------------------------------------------------------------+
  1. Phân bổ thời lượng thực hành vượt trội: Tỷ lệ số giờ thực hành chiếm phần lớn trong các bài học chuyên môn (ví dụ: Mạch khuếch đại công suất có 16/24 giờ thực hành; Mạch vi sai có 14/24 giờ thực hành; Thyristor có 14/20 giờ thực hành).
  2. Quy trình thực hành tiêu chuẩn hóa: Giáo trình tích hợp các biểu mẫu phiếu thực hành chi tiết (như Phiếu thực hành số 1: Đọc thông số và giá trị linh kiện thụ động) với trình tự 3 bước công việc rõ ràng:
    • Bước 1: Phân loại linh kiện theo chủng loại và nhóm kết cấu (chuẩn bị 200 điện trở, 100 tụ điện, 50 cuộn dây).
    • Bước 2: Đọc các thông số kỹ thuật, ghi giá trị điện trở vào bảng mẫu đối chiếu.
    • Bước 3: Đọc thông số dung sai, điện áp làm việc và ghi giá trị tụ điện.
  3. Hệ thống công cụ đánh giá đa dạng:
    • Cung cấp bộ câu hỏi trắc nghiệm nhiều lựa chọn (MCQ) gồm 20 câu hỏi trọng tâm ở cuối bài 1, đánh giá toàn diện tính chất dẫn điện AC/DC, ảnh hưởng ghép nối tiếp/song song, đặc tính biến trở than/dây quấn và phân loại điện cảm.
    • Hệ thống 11 bài tập tự luận, tình huống tính toán thực tế (ví dụ: quy đổi màu trở sang trị số, ghép nối tụ điện để đạt điện dung mong muốn, tính toán hệ số biến áp).
  4. Hướng dẫn tự học và kiểm tra chẩn đoán: Tài liệu yêu cầu người học tự chuẩn bị linh kiện cơ bản và thiết bị đo (VOM) trước khi thực hiện lắp ráp; khi mạch hoạt động không đúng tham số thiết kế, người học phải tự vận dụng nguyên lý phân cực để đo đạc điện áp từng nút, chẩn đoán nguyên nhân trục trặc và tiến hành cân chỉnh lại mạch.

Điểm nổi bật và cập nhật

So với các tài liệu thuần lý thuyết mạch điện tử cổ điển, giáo trình có các điểm biên soạn cập nhật:

  • Lược bỏ biến đổi toán học phức tạp: Nội dung được chắt lọc để giảm bớt các chứng minh toán vi phân - tích phân dài dòng, trực tiếp cung cấp các công thức thiết kế mạch thực dụng phục vụ lắp ráp và sửa chữa.
  • Tích hợp các dòng linh kiện hiện đại: Bổ sung mô tả chi tiết về công nghệ chế tạo và thông số của điện trở dán bề mặt (SMD - Surface Mount Device) - thành phần phổ biến trong bo mạch chủ máy vi tính (Motherboard), card đồ họa và các thiết bị số thu nhỏ; khảo sát các cấu trúc bán dẫn MOSFET, UJT, vi mạch thuật toán (Op-Amp) và TRIAC.
  • Ứng dụng thực tiễn trong phần cứng máy tính và thiết bị dân dụng:
    • Thiết kế mạch hiển thị trạng thái nguồn DC và AC sử dụng LED đơn và tính chọn điện trở hạn dòng.
    • Phân tích cấu trúc module hiển thị LED 7 đoạn (8 thanh led $a, b, c, d, e, f, g, p$) phục vụ giải mã ký tự thập phân ($0-9$) và hệ thập lục phân ($A-F$) trong hệ thống máy tính.
    • Phân loại ứng dụng của biến trở tuyến tính (Volume) và biến trở phi tuyến (chỉnh âm sắc Bass/Treble).
    • Ứng dụng điện trở nhiệt Thermistor bảo vệ quá nhiệt cho transistor công suất ("sò công suất") trong các khối nguồn và mạch khuếch đại.

Đối tượng sử dụng giáo trình

Giáo trình được thiết kế chuẩn hóa cho các đối tượng và mục đích sử dụng sau:

  • Sinh viên/Học viên đào tạo nghề: Học sinh, sinh viên theo học trình độ Trung cấp và Cao đẳng nghề thuộc chuyên ngành Kỹ thuật Lắp ráp và Sửa chữa Máy tính, Công nghệ Kỹ thuật Phần cứng, hoặc Công nghệ Thông tin định hướng kỹ thuật thiết bị.
  • Kiến thức điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành hoặc có kiến thức nền tảng tương đương từ các môn học cơ sở: Linh kiện điện tử, Đo lường điện tử, và Điện tử cơ bản.
  • Giảng viên và cán bộ hướng dẫn thực hành: Tài liệu đóng vai trò là giáo trình giảng dạy khung; cung cấp hệ thống giáo án thực hành, bảng phân loại linh kiện, quy trình thao tác kỹ thuật và ngân hàng câu hỏi kiểm tra đánh giá định kỳ trên lớp học.
  • Kỹ thuật viên tự học và tra cứu thực tế: Kỹ thuật viên bảo trì máy tính, thợ sửa chữa thiết bị điện tử có thể sử dụng giáo trình để tra cứu nhanh bảng mã màu điện trở, quy cách đọc mã số tụ điện, thông số ghép nối biến áp và sơ đồ phân cực transistor trong thực tế sửa chữa bo mạch.

Câu hỏi thường gặp

1. Giáo trình này được thiết kế phù hợp với trình độ đào tạo nào?

Giáo trình được ban hành chuẩn hóa cho trình độ Trung cấp nghề Kỹ thuật Lắp ráp & Sửa chữa Máy tính (theo Quyết định số 120/QĐ-TCDN của Tổng cục Dạy nghề), đồng thời làm tài liệu cơ sở kỹ thuật cho sinh viên Cao đẳng nghề khối ngành Công nghệ Thông tin và Phần cứng.

2. Người học cần trang bị kiến thức nền tảng nào trước khi tiếp cận giáo trình?

Theo hướng dẫn của ban biên soạn, người học cần học qua các môn học/mô đun cơ sở bao gồm: Linh kiện điện tử, Đo lường điện tử, và Điện tử cơ bản để có thể hiểu và thực hiện được các bài tập tính toán, lắp ráp mạch trong tài liệu.

3. Giáo trình có điểm khác biệt gì so với các tài liệu lý thuyết mạch truyền thống?

Tài liệu tập trung vào tính ứng dụng và trực quan hóa thực hành: giảm thiểu tối đa các dẫn dắt toán học giải tích phức tạp, đi sâu vào cấu tạo cơ học, bảng tra mã ký hiệu thực tế, đặc tuyến $I-V$ thực nghiệm và kỹ năng chẩn đoán sự cố trên mạch điện tử.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao nhất?

Người học cần kết hợp việc đọc lý thuyết với chuẩn bị thực tế các linh kiện (điện trở, tụ điện, transistor, IC) và thiết bị đo (đồng hồ vạn năng VOM); tự giải đáp 20 câu hỏi trắc nghiệm và 11 bài tập tình huống ở mỗi chương, sau đó tiến hành lắp ráp mạch và tự đo kiểm điểm phân cực DC theo hướng dẫn.

5. Giáo trình có tích hợp công cụ kiểm tra và tài liệu đánh giá kỹ năng không?

Có. Giáo trình tích hợp sẵn hệ thống Phiếu thực hành quy định 3 bước thao tác chuẩn, bảng câu hỏi trắc nghiệm khách quan nhiều lựa chọn (MCQ), hệ thống bài tập tự luận tính toán mạch sau mỗi bài học và danh mục tài liệu tham khảo chuyên ngành tại trang 106.

Kết luận

Giáo trình Kỹ thuật Điện tử (Mã mô đun: MĐ14) cung cấp một cấu trúc chương trình đào tạo hoàn chỉnh, kết nối chặt chẽ giữa vật lý linh kiện bán dẫn và các mạch chức năng khuếch đại ứng dụng trong phần cứng máy tính.

Lộ trình học tập khuyến nghị xuyên suốt giáo trình bao gồm 4 giai đoạn logic:

  1. Nắm vững phương pháp đo lường và đọc mã trị số linh kiện thụ động (Bài 1).
  2. Làm chủ nguyên lý tiếp giáp P-N và các dòng linh kiện bán dẫn tích cực Diode, BJT, FET, Op-Amp, Thyristor (Bài 2, Bài 6).
  3. Thiết lập phân cực, tính toán và sửa chữa các mạch khuếch đại tín hiệu nhỏ và mạch công suất OCL/OTL (Bài 3, Bài 4, Bài 5).
  4. Vận dụng kỹ năng đo kiểm VOM để thực hành chẩn đoán lỗi phần cứng máy vi tính.

Để hỗ trợ mở rộng kiến thức, người học có thể tham khảo thêm danh mục các giáo trình chuyên ngành điện tử tương đương được liệt kê tại trang 106 của tài liệu.
