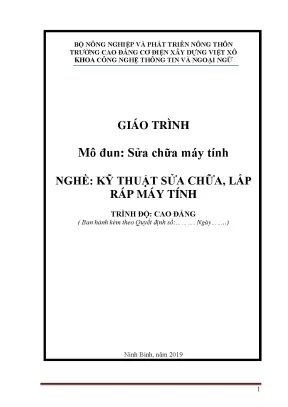

BỘ NÔNG NGHIỆP VÀ PHÁT TRIỂN NÔNG THÔN TRƯỜNG CAO ĐẲNG CƠ ĐIỆN XÂY DỰNG VIỆT XÔ KHOA CÔNG NGHỆ THÔNG TIN VÀ NGOẠI NGỮ GIÁO TRÌNH Mô đun: Sửa chữa máy tính NGHỀ: KỸ THUẬT SỬA CHỮA, LẮP RÁP MÁY TÍNH TRÌNH ĐỘ: CAO ĐẲNG ( Ban hành kèm theo Quyết định số:……….) Ninh Bình, năm 2019 1 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. MÃ TÀI LIỆU: MĐ 18 2 LỜI GIỚI THIỆU Máy vi tính ngày càng giữ một vai trò quan trọng trong các lĩnh vực khoa học kỹ thuật và cuộc sống hàng ngày. Sự phát triển rất nhanh chóng của cả công nghệ phần cứng và phần mềm đã tạo nên các thế hệ máy mới cho phép thu thập và xử lý dữ liệu ngày càng mạnh hơn.
Mục đích chủ yếu của giáo trình là giúp cho người học những hiểu biết về cấu trúc phần cứng của máy tính, sự tương thích của các thiết bị, hướng dẫn chi tiết lắp ráp hoàn chỉnh một máy vi tính. Cài đặt được hệ điều hành và các phần mềm ứng dụng, chẩn đoán và khắc phục được sự cố máy tính. Cấu trúc giáo trình được chia thành 6 bài như sau: Bài 1: Các thành phần máy tính Bài 2: Quá trình khởi động máy tính Bài 3: Sơ lược về kiểm tra trước khi sửa chữa máy tính Bài 4: ROM BIOS Bài 5: Bộ xử lý trung tâm và các chipset Bài 6: Bo mạch chính Bài 7: Sử dụng các phần mềm chẩn đoán Trong quá trình biên soạn chúng tôi không thể nào tránh khỏi những sai sót. Chúng tôi rất mong nhận được sự góp ý chân thành của các bạn đồng nghiệp cũng như các sinh viên và những người quan tâm.
Xin chân thành cảm ơn ! Ninh bình, ngày. tháng …năm 2018 Tham gia biên soạn 1. Chủ biên ThS. Nguyễn Bá Quân 3 MÔ ĐUN: SỬA CHỮA MÁY TÍNH Mã mô đun: MĐ 18 Thời gian thực hiện mô đun: 90 Giờ; (Lý thuyết: 26 giờ; Thực hành: 61 giờ; Kiểm tra: 3 giờ) Vị trí tính chất và ý nghĩa vai trò của mô đun.
- Vị trí: Mô đun được bố trí sau khi sinh viên học xong các môn học Kỹ thuật điện- điện tử, cấu trúc máy tính và nguyên lý hệ điều hành. - Tính chất: Là mô đun chuyên ngành. - nghĩa và vai trò: Đây là mô đun đào tạo cơ sở ngành, cung cấp cho sinh viên các kỹ năng cơ bản nhất về máy tính, biết cách lựa chọn các thành phần và lắp ráp máy tính của nghề Quản trị mạng. Mục tiêu của mô đun: - Về kiến thức: + Hiểu rõ các quy trình chẩn đoán và khắc phục lỗi về Phần mềm máy tính.
+ Cài đặt, cấu hình, sử dụng các phần mềm. + Khắc phục lỗi liên quan đến hệ điều hành. - Về kỹ năng: + Biết cách khắc phục lỗi về cài đặt, sử dụng các phần mềm ứng dụng văn phòng, trình duyệt và các phương thức kết nối Internet. + Biết cách bảo mật, an toàn dữ liệu và phòng chống Virus.
+ Tối ưu hệ thống máy tính trên môi trường Hệ điều hành, các phần mềm ứng dụng và các công cụ tiện ích. + Thiết lập và tối ưu hóa OS, phần mềm ứng dụng. + Đưa ra được giải pháp sử dụng và nâng cấp phần mềm. + Nhận biết và khắc phục được các sự cố về hệ điều hành, phần mềm ứng dụng, Internet và những phần mềm thông dụng khác.
+ Cẩn thận trong việc sửa chữa lỗi phần mềm. + Tự tin trong thao tác, tiếp cận phần mềm máy tính. - Về năng lực tự chủ và trách nhiệm: + Tự tin trong thao tác, tiếp cận phần mềm máy tính. + Bố trí làm việc khoa học đảm bảo an toàn cho người và phương tiện học tập.
Số Tên các bài trong mô đun Thời gian 4 TT Lý Kiể Tổng Thực thu m số hành yết tra* 1 Bài : Các thành phần 8 3 5 chính của máy tính 1. Cấu tạo và chức năng của 5 2 3 các thiết bị máy tính Bài : Quá tr nh hởi đ ng 12 4 7 1 máy tính 2 1. Hệ thống cấp bậc trong 2 1 1 máy tính 2. Tìm hiểu các hệ điều hành 4 1 2 1 thông dụng 3.
Khảo sát hệ điều hành MS 3 1 2 - DOS 4. Quá trình khởi động của 3 1 2 máy 3 Bài : S c v i m tra 12 4 8 tr ớc hi sửa chữa máy tính 1. Qui trình chẩn đoán và giải 3 1 2 quyết sự cố máy tính 2. Đánh giá đúng hiệu năng 3 1 2 làm việc của máy 3.
Xử lý máy bị nhiễm virus 6 2 4 4 Bài : ROM BIOS 12 3 8 1 1. Thiết lập các thông số cho 2 1 1 BIOS 2. Các tính năng của BIOS 3 1 2 3. Những thiếu sót của BIOS 3 1 2 và vấn đề tương thích 4.
Nâng cấp BIOS 4 3 1 5 Bài : B xử ý trung tâm và 10 4 5 1 các chipset 1. Giới thiệu các loai CPU 2 1 1 2. Giải quyết hỏng CPU 2 1 1 3. Giới thiệu các loai Chipset 3 1 2 4.
Giải quyết hỏng Chipset 3 1 1 1 6 Bài : Bo m ch chính 16 4 12 1. Các thành phần chính trên 6 1 5 5 Mainboard 3. Giải quyết sự cố trên 7 2 5 Mainboard 7 Bài : Các phần m m chuẩn 20 4 16 đoán 1. Cài đặt phần mềm 5 1 4 2.
Sử dụng phần mềm để chẩn 3 1 2 đoán lỗi 3. Cách khắc phục các lỗi 12 2 10 thường gặp Tổng c ng 90 26 61 3 6 BÀI CÁC THÀNH PHẦN MÁY TÍNH Mã bài: MĐ18-01 Giới thiệu Để có thể nâng cấp hoặc xử lý sự cố trong máy PC một cách có hiệu quả, người kỹ thuật viên cần phải quen thuộc với những khái niện tổng quát về mặt vật lý cũng như cơ học của máy. Phải có khả nămg tháo rời máy một cách nhanh chóng (mà không làm hư hại vỏ máy hoặc các bộ phận lắp ghép bên trong), sau đó phải nhanh chóng nhận dạng chính xác từng cụm bộ phận, các bản mạch mở rộng (Expansion Board) và các đầu nối (Connector) Sau khi hoàn tất một phiên chuẩn đoán và sửa chữa người kỹ thuật viên phải có khả năng lắp ráp máy và những phần vỏ bọc của nó lại như cũ (cũng không làm hư hại chúng) Mục đích của bài chỉ ra các cụm bộ phận công tác khác nhau trong máy và đề nghị những nguyên tắc lắp ráp tổng quát đối với một PC. Nội dung của bài gồm có nhứng vấn đề sau: - Các thành phần bên trong máy PC - Những điều cần lưu ý khi tháo lắp máy - Các yếu tố hình thù máy Mục tiêu: - Hiểu được các thành phần, chức năng của máy tính - Nhận dạng các thành phần chính bên trong máy tính.
- Chọn lựa chính xác các phần cứng theo yêu cầu về công dụng của một thành phần. - Phân biệt hình thù máy : AT và ATX. - Xác định chính xác các hình thù của các thành phần chính bên trong máy. N i dung chính A.
Giới thiệu Mục tiêu: - Biết được các bộ phận chính trong một máy PC Desktop - Quan sát một máy tính cụ thể thoạt trông có vẻ rối răm nhưng xem kỹ lại sẽ thấy thực ra chỉ có một ít cụm bộ phận sau : 7 Hình 1.1 : Kiểu cách sắp đặt trong một máy PC Desktop tiêu biểu + Vỏ bọc, bộ nguồn, bo mạch chính, một ổ đĩa mềm, một ổ đĩa cứng, một mạch điều hợp hình ảnh (Card màn hình) và một bộ điều khỉên ổ đĩa, bộ nhớ (RAM) và bộ xử lý (CPU). Cấu tạo và chức năng của các thiết bị máy tính Mục tiêu: - Xác định được các thành phần bên trong máy tính - Nắm được chức năng của máy tính và phân biệt các loại PC 2. Vỏ máy - Đây là bộ phận dễ thấy nhất được làm bằng thép hoặc bằng thép hoặc sắt, đảm trách một chức năng một số chức năng quan trọng : Loại vỏ nguồn AT Loại vỏ nguồn ATX Hình 1.2 : Các loại vỏ máy + Quan trọng nhất là vỏ bọc này làm thành cái khung sườn cơ khí cho mọi máy PC, mọi bộ phận khác đều được bắt vít chắc chắn vào khung sườn. 8 + Khung sườn nay được nối đất về mặt điện thông qua bộ nguồn, việc nối đất này ngăn không cho các hiện tượng tích tụ hoặc phòng tĩnh điện làm hại các cụm bộ phận khác.
- An toàn khi làm việc với vỏ máy : bằng cách xả điện. - Loại vỏ máy : thông thường được phân loại theo cách bố trí có loại : đứng hoặc nằm, phân loại theo nguồn thì có hai loại vỏ AT và vỏ ATX. - Vỏ máy có các ngăn để đặt các ổ đĩa, quạt hút gió và kích thước càng ngày càng nhỏ lại 2. Bộ nguồn - Bộ nguồn có màu bạc thường đặt phía sau bên phải vỏ máy, dòng điện xoay chiều đi vào nguồn điện thông qua dây cắm AC, được nối phía sau vỏ máy.
Sau đó bộ nguồn sẽ xuất ra một loạt dòng điện một chiều để cung cấp cho bo mạch chính, các ổ đĩa. - Phân loại thông qua các đầu cắm vào bo mạch chính : AT và ATX - Sự chuyển đổi điện xoay chiều thành một chiều sinh ra một lượng nhiệt lớn, đó là lý do hầu như bộ nguồn nào cũng có quạt làm mát. - Những đợt tăng áp (Surge), đột biến điện (Spike) và những biến đổi bất thường khác gây tai hoạ trong việc phân phối điện xoay chiều cũng vào được trong bộ nguồn PC, nơi chúng có thể gây ra những hư hại nghiêm trọng, chất lượng của cách thiết kế bộ nguồn và các thành phần trong máy sẽ quyết định tuổi thọ của nó. Một bộ nguồn chất lượng sẽ chống chịu được những sự cố về điện và chấp nhận được những khó khăn trong hoạt động bình thường của máy.
Khi thay thế hoặc nâng cấp một bộ nguồn nên chọn kiểu bộ nguồn nào đáng tin cậy. Bảng mạch chính - Bảng mạch chính (còn được gọi là Mainboard, System Board, Mother Board.) chứa đựng phần lớn năng lực xử lý của máy. - Một bo mạch chính thường có những thành phần sau : Đế cắm CPU, Các mạch điện xung nhịp/ định thời, khe cắm RAM, Cache, ROM BIOS, Các cổng tuần tự, Cổng song song và các khe cắm mở rộng. - Mỗi phần của bo mạch chính đều được ràng buộc với mạch điện luận lý nối liền chúng.
