TỔNG QUAN HỌC THUẬT VÀ PHÂN TÍCH NỘI DUNG MÔ-ĐUN: KỸ THUẬT CHUNG VỀ Ô TÔ VÀ CÔNG NGHỆ SỬA CHỮA

Tổng quan về giáo trình

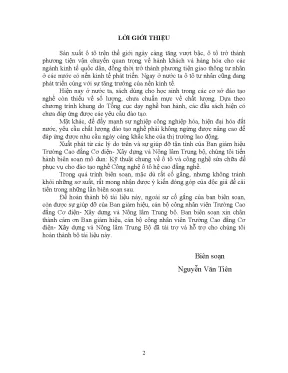

Tài liệu mô-đun Kỹ thuật chung về ô tô và công nghệ sửa chữa do tác giả Nguyễn Văn Tiên biên soạn, với sự bảo trợ của Ban Giám hiệu Trường Cao đẳng Cơ điện - Xây dựng và Nông lâm Trung bộ. Về vị trí trong chương trình đào tạo, đây là mô-đun kỹ thuật chuyên môn cốt lõi phục vụ đào tạo nghề Công nghệ ô tô ở trình độ cao đẳng nghề, được xây dựng bám sát theo chương trình khung do Tổng cục Dạy nghề ban hành.

Mục tiêu học tập của giáo trình tập trung vào việc hình thành các năng lực chuyên môn cụ thể cho học viên:

  • Phát biểu và phân loại chính xác các hệ thống tổng thành trên ô tô và các dạng động cơ đốt trong.
  • Mô tả và giải thích chuẩn xác nguyên lý làm việc của động cơ 4 kỳ, động cơ 2 kỳ, động cơ nhiều xi lanh thông qua đồ thị pha phân phối khí và bảng sinh công.
  • Tính toán các thông số hình học, chỉ tiêu kinh tế - kỹ thuật của động cơ đốt trong kiểu pít tông.
  • Nhận dạng các dạng hao mòn, sai hỏng của chi tiết cơ khí và áp dụng đúng quy trình công nghệ phục hồi, gia công, làm sạch, kiểm tra trong sửa chữa.

Cấu trúc giáo trình bao gồm 8 bài học được thiết kế theo tiến trình sư phạm từ tổng quan đến chi tiết, từ cơ sở nguyên lý máy đến quy trình công nghệ sửa chữa thực tế. Điểm đặc sắc của tài liệu là phương pháp tiếp cận gắn liền lý thuyết nhiệt động lực học và động học cơ cấu với kết cấu máy thực tế (như động cơ D85 trên máy ủi Komatsu, động cơ phụ D54, D48, động cơ diesel Max200), sử dụng hệ thống sơ đồ kỹ thuật và công thức toán học giải tích rõ ràng.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được triển khai qua 8 bài học cụ thể:

  • Bài 1: Tổng quan chung về ô tô
    Khái quát lịch sử phát triển ngành ô tô (từ phương tiện chạy bằng sức gió năm 1960 tại Hà Lan, động cơ hơi nước thế kỷ 18, phát minh hộp vi sai năm 1827, hộp số năm 1830, động cơ diesel năm 1836 đến giai đoạn sản xuất hàng loạt từ năm 1902). Trình bày hệ thống phân loại ô tô theo công dụng (vận tải, chở người, chuyên dùng), theo tải trọng (dưới 0,5 tấn đến trên 15 tấn), theo dung tích xi lanh và chiều dài xe. Giới thiệu cấu tạo 3 phần chính của ô tô: động cơ, satxi (cơ cấu truyền động, phần di động, cơ cấu lái) và thân xe.

  • Bài 2: Khái niệm và phân loại động cơ đốt trong
    Định nghĩa động cơ nhiệt và động cơ đốt trong (kiểu pít tông và kiểu tuốc bin). Phân loại động cơ đốt trong theo 12 tiêu chí: chu trình công tác (2 kỳ, 4 kỳ), loại nhiên liệu, phương pháp tạo hỗn hợp, phương pháp đốt cháy, dạng chu trình nhiệt động (đẳng tích, đẳng áp, hỗn hợp), phương pháp nạp (tăng áp, không tăng áp), kết cấu bố trí xi lanh (thẳng hàng, chữ V, chữ X, chữ W, hình sao, pít tông đối đỉnh từ 2 đến 6 trục khuỷu), chiều quay, phương pháp tác dụng lên pít tông (đơn/kép), mức độ cao tốc ($C_m$), công dụng và phương pháp làm mát/điều chỉnh tải. Trình bày chi tiết cấu tạo các cơ cấu và hệ thống trên động cơ máy ủi Komatsu D85.

  • Bài 3: Nguyên lý làm việc động cơ 4 kỳ và 2 kỳ
    Phân tích chi tiết 4 hành trình (hút, nén, sinh công, xả) của động cơ xăng 4 kỳ và động cơ diesel 4 kỳ. Thiết lập các giá trị áp suất ($P$) và nhiệt độ ($T$) tại từng thời điểm của chu trình: cuối kỳ nạp ($P_a, T_a$), cuối kỳ nén ($P_c, T_c$), thời điểm cháy ($P_z, T_z$), cuối kỳ giãn nở ($P_b, T_b$) và cuối kỳ xả ($P_n, T_n$). Khảo sát đồ thị pha phân phối khí với các góc mở sớm, đóng muộn của xú páp ($\varphi_1, \varphi_2, \varphi_3, \varphi_4$) và góc phun sớm nhiên liệu ($\theta$). So sánh định lượng và định tính giữa động cơ diesel và động cơ xăng.

  • Bài 4: Nhận dạng động cơ 2 kỳ
    Nguyên lý làm việc của động cơ xăng 2 kỳ quét vòng (sử dụng hộp trục khuỷu làm buồng nén sơ bộ, ứng dụng trên động cơ phụ D54, D48) và động cơ diesel 2 kỳ quét thẳng (dùng bơm tăng áp và xú páp xả, ứng dụng trên động cơ Max200). Đánh giá hiệu suất cơ giới, tổn thất công suất dẫn động bơm quét khí (chiếm 6–12% công suất động cơ) và so sánh ưu nhược điểm với động cơ 4 kỳ.

  • Bài 5: Động cơ nhiều xy lanh
    Lý thuyết về sự làm việc không đồng đều của động cơ một xi lanh và giải pháp bố trí động cơ nhiều xi lanh. Công thức tính góc lệch công tác của trục khuỷu: $$\partial_k = \frac{360^\circ \times K}{I}$$ (Trong đó: $K$ là hệ số kỳ, $I$ là số xi lanh).
    Thiết lập sơ đồ bố trí cổ biên và lập bảng sinh công cho:

    • Động cơ 4 kỳ 4 xi lanh thẳng hàng (thứ tự nổ $1-3-4-2$ hoặc $1-2-4-3$, $\partial_k = 180^\circ$).
    • Động cơ 4 kỳ 6 xi lanh thẳng hàng (thứ tự nổ $1-5-3-6-2-4$, $\partial_k = 120^\circ$).
    • Động cơ 4 kỳ 8 xi lanh bố trí hình chữ V.

  • Bài 6: Nhận dạng sai hỏng và mài mòn của chi tiết
    Khái niệm mài mòn cơ học, ăn mòn hóa học, biến dạng hình học; nguyên nhân gây ra các dạng hao mòn và biện pháp kỹ thuật nhằm hạn chế tốc độ mài mòn của chi tiết máy.

  • Bài 7: Phương pháp sửa chữa và công nghệ phục hồi chi tiết bị mài mòn
    Các nguyên lý công nghệ phục hồi chi tiết (hàn đắp, mạ kim loại, gia công cơ khí theo kích thước sửa chữa) và quy trình công nghệ gia công cơ khí trong sửa chữa ô tô.

  • Bài 8: Làm sạch và kiểm tra chi tiết
    Phương pháp tẩy rửa, làm sạch cáu cặn, dầu mỡ cơ học/hóa học; các phương pháp kiểm tra, đo đạc sai lệch kích thước hình học, kiểm tra khuyết tật ngầm của chi tiết trước và sau sửa chữa.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết nền tảng chặt chẽ qua các mối quan hệ nhiệt động và cơ học:

  • Lý thuyết hình học và thể tích động cơ:

    • Hành trình pít tông: $S = 2R$ (với $R$ là bán kính tay quay trục khuỷu).
    • Thể tích làm việc của xi lanh: $$V_s = \frac{\pi D^2 S}{4} = V_h - V_c$$
    • Tỷ số nén của động cơ: $$\varepsilon = \frac{V_h}{V_c} = 1 + \frac{V_s}{V_c}$$ (Giá trị $\varepsilon$ của động cơ xăng: $6 - 10$; động cơ diesel: $16 - 23$).

  • Lý thuyết năng lượng và động lực học:

    • Công chỉ thị vi phân: $dL_i = F_p \cdot dS = (p - p_0) \cdot \frac{\pi D^2}{4} \cdot dS$.
    • Áp suất chỉ thị trung bình: $p_i = p_2 - p_1 = \frac{L_i}{V_h}$.
    • Công suất chỉ thị toàn phần: $$N_i = p_i \cdot V_h \cdot \frac{n \cdot i}{30 \cdot \tau}$$
    • Công suất có ích và cân bằng năng lượng cơ giới: $$N_e = N_i - N_m$$ $$\eta_m = \frac{N_e}{N_i}$$
    • Mô-men xoắn trục khuỷu: $$M_e = \frac{N_e}{\omega} = \frac{N_e \cdot 30}{\pi \cdot n}$$
    • Suất tiêu hao nhiên liệu có ích và hiệu suất có ích: $$g_e = \frac{G_{nl}}{N_e}$$ $$\eta_e = \frac{1}{g_e \cdot Q_{tk}}$$

Kỹ năng phát triển

Tài liệu cung cấp cấu trúc phát triển đồng bộ 3 nhóm năng lực:

  • Kỹ năng kỹ thuật (Technical skills): Nhận diện các chi tiết trong cơ cấu trục khuỷu - thanh truyền, cơ cấu phân phối khí; đọc và vẽ sơ đồ hệ thống bôi trơn, làm mát, cung cấp nhiên liệu; vận hành thiết bị đo kiểm và làm sạch chi tiết cơ khí.
  • Kỹ năng phân tích (Analytical skills): Phân tích đồ thị chỉ thị $p-V$, tính toán các thông số kinh tế - kỹ thuật ($p_i, N_i, N_e, \eta_e, g_e$); phân tích nguyên nhân sai lệch pha phân phối khí và hiện tượng mài mòn bất thường của các bề mặt ma sát.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Lập bảng sinh công cho động cơ nhiều xi lanh; thiết lập quy trình công nghệ phục hồi chi tiết bằng phương pháp gia công cơ khí hoặc phục hồi kích thước danh định; thực hiện kiểm tra khuyết tật chi tiết máy trong sửa chữa.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm tích hợp theo mô-đun nghề, kết nối trực tiếp giữa bài giảng lý thuyết cơ sở với thao tác thực hành kiểm tra và công nghệ sửa chữa.

Khung bài tập và nghiên cứu tình huống

  • Hệ thống câu hỏi ôn tập định hướng: Cuối mỗi bài học đều có danh mục câu hỏi yêu cầu học viên tổng hợp cấu trúc, phân tích định lượng (như phân biệt chu trình làm mát, so sánh động cơ 2 kỳ quét vòng và quét thẳng, giải thích tác động của góc phun sớm $\theta$).
  • Bài tập lập bảng và đồ thị: Yêu cầu người học tự xây dựng bảng sinh công cho các dạng động cơ 4 xi lanh, 6 xi lanh, 8 xi lanh dựa trên việc tính toán góc lệch công tác $\partial_k$; phân tích đồ thị pha phân phối khí dựa trên bảng thông số tiêu chuẩn (Bảng 3-1 trong giáo trình).
Thông số cơ cấu phân phối khí Động cơ không tăng áp (Mở / Đóng) Động cơ có tăng áp (Mở / Đóng)
Xú páp nạp Mở: $15^\circ - 30^\circ$ trước ĐCT
Đóng: $10^\circ - 30^\circ$ sau ĐCD		 Mở: $0^\circ - 80^\circ$ trước ĐCT
Đóng: $20^\circ - 40^\circ$ sau ĐCD
Xú páp thải Mở: $35^\circ - 45^\circ$ trước ĐCD
Đóng: $10^\circ - 20^\circ$ sau ĐCT		 Mở: $40^\circ - 55^\circ$ trước ĐCD
Đóng: $40^\circ - 50^\circ$ sau ĐCT
Góc phun nhiên liệu sớm ($\theta$) $10^\circ - 30^\circ$ trước ĐCT $10^\circ - 20^\circ$ trước ĐCT

Phương pháp đánh giá và hướng dẫn tự học

  • Phương pháp đánh giá: Kết hợp đánh giá kiến thức lý thuyết định lượng qua các bài toán tính thể tích ($V_s, V_c$), công suất ($N_e$), góc quay trục khuỷu và đánh giá kỹ năng thực hành thông qua quy trình tháo lắp, kiểm tra mài mòn, lựa chọn phương pháp phục hồi chi tiết (Bài 6, 7, 8).
  • Hướng dẫn tự học: Học viên sử dụng các bản vẽ kỹ thuật chi tiết (mặt cắt dọc, mặt cắt ngang động cơ D85) để tự đối chiếu vị trí các đường dầu bôi trơn, bộ điều tiết nhiệt, ống phun làm mát pít tông với nguyên lý vận hành lý thuyết.

Điểm nổi bật và cập nhật

  • Chuẩn hóa theo chương trình khung: Giáo trình giải quyết sự thiếu hụt tài liệu chuyên ngành đồng bộ tại thời điểm biên soạn, cụ thể hóa các tiêu chuẩn kỹ thuật trong đào tạo nghề Công nghệ ô tô theo khung quy định của Tổng cục Dạy nghề.
  • Cập nhật các kết cấu động cơ đặc thù: Phân loại đầy đủ các sơ đồ bố trí xi lanh phức tạp ít gặp trong các tài liệu đại trà như động cơ chữ X, chữ W, hình sao, đặc biệt là các cấu hình pít tông đối đỉnh từ 1 hàng 2 trục khuỷu đến dạng hình lục giác 6 trục khuỷu (Hình 2-4 đến Hình 2-8).
  • Dữ liệu thực tế từ thiết bị công nghiệp: Trích xuất kết cấu thực tế của động cơ Komatsu D85 (dùng cho xe máy ủi thi công cơ giới), động cơ xăng 2 kỳ phụ D54, D48 và động cơ diesel quét thẳng Max200.
  • Tích hợp công nghệ sửa chữa hiện đại: Bổ sung phương pháp luận về hao mòn, kiểm tra khuyết tật và các quy trình gia công phục hồi chi tiết cơ khí bị mài mòn bên cạnh phần lý thuyết cấu tạo truyền thống.

Đối tượng sử dụng giáo trình

  • Học viên và sinh viên: Sinh viên theo học hệ Cao đẳng nghề ngành Công nghệ ô tô, ngành Cơ khí động lực, Cơ điện nông lâm và Xây dựng.
  • Yêu cầu tiên quyết (Prerequisites): Người học cần hoàn thành các học phần Cơ sở kỹ thuật cơ khí, Vẽ kỹ thuật, Vật lý đại cương (phần Cơ học và Nhiệt học), Dung sai lắp ghép và Đo lường kỹ thuật.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính khóa mô-đun Kỹ thuật chung về ô tô và công nghệ sửa chữa; làm căn cứ biên soạn giáo án tích hợp lý thuyết - thực hành và thiết kế trạm thực tập xưởng.
  • Kỹ thuật viên xưởng: Dùng làm tài liệu tra cứu các công thức tính toán động cơ, bảng tra pha phân phối khí và quy chuẩn kiểm tra, làm sạch, phục hồi chi tiết cơ khí ô tô.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho đối tượng nào?

Giáo trình phục vụ trực tiếp cho học viên hệ cao đẳng nghề ngành Công nghệ ô tô, đồng thời là tài liệu tham khảo cho các ngành kỹ thuật máy động lực, cơ giới xây dựng và nông lâm nghiệp.

2. Người học cần chuẩn bị kiến thức nền tảng gì trước khi học mô-đun này?

Cần nắm vững kiến thức về vật lý nhiệt động lực học, cơ học cơ bản, nguyên lý máy, bản vẽ kỹ thuật cơ khí và phương pháp đo kiểm kích thước hình học.

3. Giáo trình này có điểm gì khác biệt về mặt cấu trúc nội dung?

Tài liệu tích hợp toàn diện từ phần tổng quan phương tiện ô tô, lý thuyết chu trình nhiệt động giải tích, động học pít tông, bảng sinh công của động cơ nhiều xi lanh đến các quy trình công nghệ sửa chữa, làm sạch và phục hồi chi tiết.

4. Phương pháp tự học hiệu quả đối với giáo trình này là gì?

Học viên cần kết hợp phân tích đồ thị pha phân phối khí, tự giải các bài tập lập bảng sinh công theo công thức góc lệch công tác $\partial_k$ và đối chiếu với sơ đồ mặt cắt động cơ thực tế (như Komatsu D85).

5. Tài liệu có cung cấp các thông số thực tế để tính toán không?

Có. Giáo trình cung cấp đầy đủ các giá trị thực nghiệm về áp suất ($P$), nhiệt độ ($T$) ở từng kỳ hoạt động của động cơ xăng/diesel 4 kỳ và 2 kỳ, bảng giá trị góc phân phối khí tiêu chuẩn và các công thức giải tích xác định công suất chỉ thị, công suất có ích.

Kết luận

Giáo trình mô-đun Kỹ thuật chung về ô tô và công nghệ sửa chữa của tác giả Nguyễn Văn Tiên là tài liệu học thuật kỹ thuật tiêu chuẩn, cung cấp nền tảng lý thuyết nhiệt động lực học, động cơ đốt trong và quy trình công nghệ phục hồi chi tiết cơ khí ô tô. Lộ trình học tập được thiết kế khoa học: từ cấu tạo tổng thể phương tiện (Bài 1), nguyên lý và thông số nhiệt động của động cơ đốt trong (Bài 2, 3, 4, 5) đến phương pháp nhận dạng hư hỏng, gia công sửa chữa và đo kiểm chi tiết (Bài 6, 7, 8). Nguồn tài liệu hình ảnh, mặt cắt kết cấu động cơ công nghiệp và hệ thống câu hỏi ôn tập định lượng tạo điều kiện thuận lợi cho công tác đào tạo nghề và tra cứu kỹ thuật thực tế.
