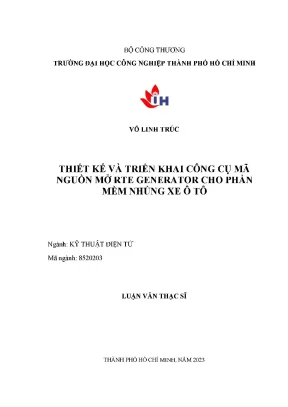

Thiết Kế và Triển Khai Công Cụ Mã Nguồn Mở RTE Generator Cho Phần Mềm Nhúng Xe Ô Tô

Khám phá thiết kế và triển khai công cụ mã nguồn mở RTE Generator cho phần mềm nhúng trong xe ô tô, nâng cao hiệu suất và tính năng.

• Tác giả: Võ Linh Trúc
• Người hướng dẫn: PGS. TS Nguyễn Ngọc Sơn
• Trường học: Trường Đại Học Công Nghiệp Thành Phố Hồ Chí Minh
• Chuyên ngành: Kỹ Thuật Điện Tử
• Đề tài: Thiết Kế Và Triển Khai Công Cụ Mã Nguồn Mở RTE Generator Cho Phần Mềm Nhúng Xe Ô Tô
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2023
• Địa điểm: Thành Phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN THẠC sĩ
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Tính cấp thiết đề tài, vấn đề nghiên cứu
• 1.2. Nhu cầu nguồn nhân lực của doanh nghiệp trong mảng phần mềm ô tô
• 1.3. Các thách thức
• 1.4. Tối ưu điều kiện cho nhà phát triển
• 1.5. Thúc đẩy đổi mới
• 1.6. Ý nghĩa giáo dục
• 2.1. Tổng quan về phần mềm nhúng ô tô
• 2.2. Tổng quan về tiêu chuẩn AƯTOSAR
• 2.3. Phân tích các nghiên cứu liên quan đến AUTOSAR RTE generator
• 3.1. Nội dung nghiên cứu
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. Tổng quan về AƯTOSAR
• 2.2. Kiến trúc AUTOSAR
• 2.3. Lớp Runtime Environment (RTE)
• 2.4. Khái niệm Interface trong AƯTOSAR
• 2.5. Application Software (ASW) và thành phần của ASW
• 2.6. Hệ điều hành thời gian thực FreeRTOS
• 2.7. Tổng quan về dữ liệu dưới dạng XML và JSON
• 2.7.1. Dữ liệu dưới dạng XML
• 2.7.2. Dữ liệu dưới dạng JSON
• 2.8. Cấu trúc AƯTOSAR RTE generator
• 2.8.1. Đặc tính kỹ thuật cần quan tâm khi thiết kế công cụ AUTOSAR RTE generator
• 2.8.2. Phương pháp kiểm tra tính đúng đắn trên phần cứng
• 2.9. Đệ quy trong phát triển phần mềm
• 3. CHƯƠNG 3: TRIỂN KHAI CÔNG CỤ SINH MÃ NGUỒN RTE
• 3.1. Cấu trúc đường dẫn của các tệp
• 3.1.1. Thư mục "application"
• 3.1.2. Sắp xếp lại tệp
• 3.1.3. Thư mục “output”
• 3.2. Triển khai các thành phần của AUTOSAR RTE generator
• 3.2.1. AUTOSAR XML reader - AXR
• 3.2.2. AUTOSAR XML to JSON - AXJ
• 3.2.3. JSON data Extraction and Synthetization - JES
• 3.2.4. Source Code Generator - SCG
• 4. CHƯƠNG 4: KẾT QUẢ THỰC NGHIỆM
• 4.1. Giới thiệu cách triển khai công cụ sinh mã nguồn RTE
• 4.2. Cấu hình chi tiết thành phần phần mềm cho việc kiểm tra mã RTE được tạo
• 4.2.1. ASW1 - Quản lý giao diện điều khiển xe qua web
• 4.2.2. ASW3 - Thu thập tín hiệu từ cảm biến khoảng cách
• 4.2.3. ASW2 - Điều khiển động cơ
• 4.3. Cấu hình chi tiết phần cứng của demo
• 4.3.1. Vi điều khiển xử lý trung tâm - Wemos DI R32
• 4.3.2. Module điều khiển động cơ - L293D shield
• 4.3.3. Cảm biến siêu âm - SRF05
• 4.3.4. Nguồn cấp năng lượng - Pin 18650
• 4.3.5. Sơ đồ kết nối phần cứng của demo
• 4.4. Thực nghiệm kiểm chứng
• 4.4.1. Testcase 1: Kiểm tra giá trị của tín hiệu điều khiển mà ASW2 nhận được từ ASW1
• 4.4.2. Testcase 2: Kiểm tra giá trị của tốc độ động cơ mà ASW2 nhận được từ ASW1
• 4.4.3. Testcase 3: Kiểm tra giá trị của cảm biến khoảng cách mà ASW2 nhận được từ ASW3
• 5. KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan về Thiết Kế Công Cụ Mã Nguồn Mở RTE Generator

Trong bối cảnh công nghệ xe hơi phát triển vượt bậc với xe tự lái, kết nối thông minh và hệ thống điện tử nâng cao, nhu cầu phát triển phần mềm nhúng cho xe ô tô ngày càng cấp thiết. Việc phát triển phần mềm này rất phức tạp và tốn thời gian. AUTOSAR ra đời như một giải pháp, định nghĩa kiến trúc phần mềm cho hệ thống điện tử ô tô. Việc sử dụng AUTOSAR RTE Generator giúp tạo ra RTE dễ dàng hơn, giảm thời gian và công sức. Tuy nhiên, các công cụ này thường có giá thành cao. Nghiên cứu này hướng đến phát triển AUTOSAR RTE Generator mã nguồn mở, giúp nhà phát triển, sinh viên tiếp cận công nghệ AUTOSAR dễ dàng hơn, đồng thời thúc đẩy nguồn nhân lực chất lượng cho ngành công nghiệp phần mềm nhúng ô tô. Dự án tập trung vào việc xây dựng một công cụ dễ sử dụng, linh hoạt và đáp ứng nhu cầu của cộng đồng.

1.1. Vai Trò Quan Trọng của Phần Mềm Nhúng trong Xe Ô Tô

Phần mềm nhúng đóng vai trò then chốt trong các hệ thống điện tử xe hơi hiện đại. Nó điều khiển các chức năng quan trọng như điều khiển động cơ, hệ thống phanh, hệ thống lái và các tính năng an toàn. Việc phát triển phần mềm này đòi hỏi kiến thức chuyên sâu về cả phần cứng lẫn phần mềm. Theo [1], AUTOSAR giúp đơn giản hóa quy trình này bằng cách cung cấp một kiến trúc chuẩn. Việc sử dụng một công cụ RTE Generator mạnh mẽ là yếu tố then chốt để tạo ra phần mềm nhúng hiệu quả và đáng tin cậy. Điều này thúc đẩy sự phát triển của các ứng dụng phần mềm an toàn hơn và hiệu quả hơn trong ngành công nghiệp ô tô.

1.2. Giải Quyết Bài Toán Chi Phí Tiếp Cận Công Nghệ AUTOSAR

Một trong những rào cản lớn nhất đối với việc áp dụng AUTOSAR là chi phí của các công cụ và phần mềm thương mại. Các công ty lớn thường bán AUTOSAR RTE Generator với giá rất cao, gây khó khăn cho các doanh nghiệp nhỏ và các nhà phát triển độc lập. Điều này hạn chế sự đổi mới và làm chậm quá trình phát triển. Dự án này giải quyết vấn đề này bằng cách cung cấp một giải pháp mã nguồn mở, giúp giảm chi phí và tăng khả năng tiếp cận công nghệ AUTOSAR cho tất cả mọi người. Mục tiêu là thúc đẩy sự phát triển của ngành và tạo ra một cộng đồng lớn mạnh hơn.

II. Phân Tích Thách Thức và Vấn Đề Phát Triển RTE Generator

Việc phát triển RTE Generator hiệu quả đòi hỏi giải quyết nhiều thách thức kỹ thuật. Cần phân tích tệp cấu hình AUTOSAR RTE (arxml) một cách chính xác, trích xuất thông tin cần thiết và tạo ra mã nguồn tương thích với các hệ điều hành nhúng khác nhau. Việc đảm bảo tính đúng đắn và hiệu suất của mã nguồn được tạo ra là rất quan trọng. Theo nhiệm vụ luận văn, công cụ cần nhận biết tệp cấu hình, phân tích và chuyển đổi thành JSON, trích xuất dữ liệu tạo API, chuyển tác vụ thành mã C++, quản lý bởi FreeRTOS, thu thập mã nguồn ứng dụng và tổng hợp lại. Ứng dụng demo kiểm tra tính ứng dụng bao gồm 3 ASW điều khiển xe vào bãi đỗ qua web và tự động dừng khi quá gần vật cản.

2.1. Yêu Cầu Về Độ Chính Xác Trong Phân Tích Tệp Cấu Hình AUTOSAR

Độ chính xác trong việc phân tích tệp cấu hình AUTOSAR là yếu tố then chốt để đảm bảo RTE Generator hoạt động đúng. Tệp arxml chứa thông tin quan trọng về các thành phần phần mềm, giao diện và kết nối giữa chúng. Bất kỳ sai sót nào trong quá trình phân tích có thể dẫn đến mã nguồn không chính xác và gây ra lỗi trong hệ thống. Vì vậy, cần sử dụng các kỹ thuật phân tích cú pháp mạnh mẽ và kiểm tra lỗi kỹ lưỡng để đảm bảo tính toàn vẹn của dữ liệu. Điều này đòi hỏi sự hiểu biết sâu sắc về cấu trúc và ngữ nghĩa của tệp arxml.

2.2. Tối Ưu Hiệu Suất Mã Nguồn Sinh Ra từ RTE Generator

Hiệu suất của mã nguồn được tạo ra từ RTE Generator là một yếu tố quan trọng khác cần xem xét. Mã nguồn phải được tối ưu hóa để đảm bảo thời gian thực thi nhanh và tiêu thụ ít tài nguyên. Điều này đặc biệt quan trọng trong các hệ thống nhúng, nơi tài nguyên thường bị hạn chế. Các kỹ thuật tối ưu hóa có thể bao gồm sử dụng các thuật toán hiệu quả, giảm thiểu việc sử dụng bộ nhớ và tối ưu hóa các hoạt động vào/ra. Quá trình này đòi hỏi kiến thức sâu rộng về lập trình nhúng và các kỹ thuật tối ưu hóa hiệu suất.

III. Phương Pháp Thiết Kế và Triển Khai Công Cụ RTE Generator

Việc thiết kế RTE Generator đòi hỏi một phương pháp tiếp cận có cấu trúc và hệ thống. Cần xác định rõ các thành phần chính của công cụ, bao gồm bộ phân tích cú pháp arxml, bộ trích xuất dữ liệu, bộ tạo mã nguồn và bộ kiểm tra lỗi. Mỗi thành phần cần được thiết kế và triển khai một cách cẩn thận để đảm bảo tính chính xác, hiệu suất và khả năng mở rộng. Ngoài ra, cần sử dụng các công cụ và kỹ thuật phát triển phần mềm hiện đại để đảm bảo chất lượng mã và giảm thiểu thời gian phát triển. Cách tiếp cận dựa trên kinh nghiệm thực tế trong quá trình làm việc tại doanh nghiệp, và sử dụng phương pháp phân tích, đánh giá và tổng hợp các thông tin về tiêu chuẩn của AUTOSAR RTE 4.2.

3.1. Sử Dụng Ngôn Ngữ Lập Trình Phù Hợp Cho RTE Generator

Việc lựa chọn ngôn ngữ lập trình phù hợp là rất quan trọng để đảm bảo hiệu suất và khả năng bảo trì của RTE Generator. Các ngôn ngữ như C++, Python và Java thường được sử dụng cho các dự án phần mềm nhúng. C++ cung cấp hiệu suất cao và khả năng kiểm soát phần cứng tốt, trong khi Python và Java cung cấp tính linh hoạt và dễ sử dụng. Việc lựa chọn ngôn ngữ phụ thuộc vào yêu cầu cụ thể của dự án và kinh nghiệm của đội ngũ phát triển. Theo thông tin trong tài liệu gốc, mã nguồn được sinh ra là C++ và quản lý bởi FreeRTOS.

3.2. Tích Hợp FreeRTOS Để Quản Lý Tác Vụ Thời Gian Thực

FreeRTOS là một hệ điều hành thời gian thực mã nguồn mở phổ biến, cung cấp các tính năng cần thiết để quản lý các tác vụ thời gian thực trong các hệ thống nhúng. Việc tích hợp FreeRTOS vào RTE Generator cho phép tạo ra các ứng dụng phần mềm có khả năng đáp ứng các yêu cầu thời gian thực nghiêm ngặt. Việc này đòi hỏi sự hiểu biết sâu sắc về cả FreeRTOS lẫn AUTOSAR. FreeRTOS sẽ quản lý các tác vụ AUTOSAR được cấu hình trước đó, theo tóm tắt luận văn.

IV. Triển Khai và Kiểm Thử Công Cụ Mã Nguồn Mở RTE Generator

Sau khi thiết kế và triển khai RTE Generator, cần thực hiện kiểm thử kỹ lưỡng để đảm bảo tính đúng đắn và hiệu suất của nó. Việc này bao gồm kiểm tra chức năng, kiểm tra hiệu suất và kiểm tra độ tin cậy. Cần sử dụng các phương pháp kiểm thử phần mềm hiện đại để phát hiện và sửa chữa các lỗi. Ngoài ra, cần thực hiện kiểm thử trên phần cứng thực tế để đảm bảo RTE Generator hoạt động đúng trong môi trường mục tiêu. Theo tài liệu gốc, tác giả kiểm tra tính đúng đắn của mã nguồn trên phần cứng demo chạy vi điều khiển ESP32. Kết quả thực nghiệm là một phần quan trọng để đánh giá hiệu quả của công cụ.

4.1. Xây Dựng Ứng Dụng Demo Để Kiểm Tra Tính Ứng Dụng

Việc xây dựng một ứng dụng demo là một cách hiệu quả để kiểm tra tính ứng dụng của RTE Generator. Ứng dụng demo nên mô phỏng một hệ thống thực tế và sử dụng các tính năng của RTE Generator để tạo ra mã nguồn. Việc kiểm tra ứng dụng demo trên phần cứng thực tế sẽ giúp phát hiện các lỗi và đảm bảo RTE Generator hoạt động đúng trong môi trường mục tiêu. Trong ví dụ, ứng dụng xe demo được giới thiệu bao gồm 3 ASW được cấu hình theo AUTOSAR RTE với chức năng đơn giản là điều khiển xe vào bãi đỗ qua giao diện web.

4.2. Sử Dụng Vi Điều Khiển ESP32 Làm Nền Tảng Kiểm Thử

ESP32 là một vi điều khiển phổ biến với nhiều tính năng và khả năng kết nối. Việc sử dụng ESP32 làm nền tảng kiểm thử cho phép kiểm tra RTE Generator trong một môi trường thực tế và đánh giá hiệu suất của nó. ESP32 cung cấp đủ tài nguyên để chạy các ứng dụng phần mềm nhúng phức tạp và có thể kết nối với các cảm biến và thiết bị ngoại vi khác. Theo tài liệu, vi điều khiển ESP32 tích hợp trên hệ thống phần cứng demo.

V. Ứng Dụng Thực Tiễn và Tiềm Năng Phát Triển Của RTE Generator

Công cụ RTE Generator mã nguồn mở có tiềm năng ứng dụng rộng rãi trong ngành công nghiệp ô tô. Nó có thể được sử dụng để phát triển các hệ thống điều khiển động cơ, hệ thống phanh, hệ thống lái và các tính năng an toàn. Ngoài ra, nó có thể được sử dụng trong các dự án nghiên cứu và phát triển để khám phá các công nghệ mới và cải tiến hiệu suất của các hệ thống hiện có. Khả năng tùy chỉnh và khả năng thích ứng cao là yếu tố then chốt để đảm bảo tính phù hợp với các yêu cầu cụ thể của từng dự án. Giúp giảm chi phí, tăng khả năng tiếp cận và tăng tốc đổi mới.

5.1. Thúc Đẩy Đổi Mới Trong Ngành Công Nghiệp Ô Tô

Việc cung cấp một RTE Generator mã nguồn mở sẽ thúc đẩy sự đổi mới trong ngành công nghiệp ô tô bằng cách tạo ra một cộng đồng lớn mạnh hơn các nhà phát triển và cho phép họ cộng tác và chia sẻ kiến thức. Điều này sẽ dẫn đến sự phát triển nhanh chóng của các tính năng và công nghệ tiên tiến. Các nhà phát triển có thể sử dụng RTE Generator để thử nghiệm các ý tưởng mới và tạo ra các sản phẩm đột phá. Giải pháp nguồn mở sẽ loại bỏ những rào cản tài chính này, dân chủ hóa quyền truy cập vào các công cụ phát triển phần mềm quan trọng.

5.2. Hỗ Trợ Nghiên Cứu và Phát Triển Các Công Nghệ Mới

RTE Generator mã nguồn mở có thể được sử dụng trong các dự án nghiên cứu và phát triển để khám phá các công nghệ mới và cải tiến hiệu suất của các hệ thống hiện có. Các nhà nghiên cứu có thể sử dụng RTE Generator để tạo ra các mô phỏng và nguyên mẫu nhanh chóng và dễ dàng. Ngoài ra, họ có thể sử dụng nó để phân tích và tối ưu hóa hiệu suất của các hệ thống hiện có. Nguồn mở khuyến khích học tập và giáo dục. Sinh viên, nhà nghiên cứu và nhà giáo dục có thể hưởng lợi từ các công cụ nguồn mỏ bằng cách nghiên cứu mã, thử nghiệm và tích lũy kinh nghiệm thực hành.

VI. Kết Luận và Hướng Phát Triển Tương Lai Cho RTE Generator

Dự án phát triển RTE Generator mã nguồn mở là một nỗ lực quan trọng để thúc đẩy sự phát triển của ngành công nghiệp phần mềm nhúng ô tô. Công cụ này có tiềm năng giảm chi phí, tăng khả năng tiếp cận công nghệ AUTOSAR và thúc đẩy sự đổi mới. Các hướng phát triển trong tương lai có thể bao gồm tích hợp các hệ điều hành thời gian thực khác, hỗ trợ các phiên bản AUTOSAR mới hơn và cải thiện hiệu suất và khả năng mở rộng. Dự án này là một bước quan trọng để tạo ra một cộng đồng lớn mạnh hơn các nhà phát triển phần mềm nhúng ô tô và giúp họ tạo ra các sản phẩm tốt hơn và an toàn hơn.

6.1. Tích Hợp Các Hệ Điều Hành Thời Gian Thực Khác

Việc tích hợp các hệ điều hành thời gian thực khác như Zephyr, RT-Thread và NuttX sẽ mở rộng khả năng sử dụng của RTE Generator và cho phép các nhà phát triển lựa chọn hệ điều hành phù hợp nhất cho dự án của họ. Mỗi hệ điều hành có những ưu điểm và nhược điểm riêng, và việc hỗ trợ nhiều hệ điều hành sẽ giúp đáp ứng nhu cầu đa dạng của cộng đồng phát triển. Điều này đòi hỏi sự linh hoạt trong thiết kế và triển khai của RTE Generator.

6.2. Hỗ Trợ Các Phiên Bản AUTOSAR Mới Hơn

AUTOSAR là một tiêu chuẩn đang phát triển, và việc hỗ trợ các phiên bản mới hơn là rất quan trọng để đảm bảo RTE Generator luôn cập nhật với các công nghệ mới nhất. Điều này đòi hỏi sự liên tục theo dõi và cập nhật mã nguồn để đáp ứng các thay đổi trong tiêu chuẩn. Việc hỗ trợ các phiên bản AUTOSAR mới hơn sẽ giúp các nhà phát triển tận dụng các tính năng mới và cải thiện hiệu suất của các hệ thống của họ.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh ngành công nghiệp ô tô hiện đại, phần mềm nhúng đóng vai trò then chốt trong việc điều khiển và quản lý các hệ thống điện tử phức tạp trên xe. Theo báo cáo của LinkedIn tháng 8 năm 2023, kỹ năng liên quan đến AUTOSAR chiếm tới 23,67% tổng nhu cầu kỹ năng trong lĩnh vực phần mềm nhúng ô tô, tăng 113% so với năm trước, phản ánh sự bùng nổ nhu cầu nhân lực chất lượng cao trong lĩnh vực này. Tuy nhiên, việc phát triển phần mềm cho hệ thống điện tử trên xe ô tô rất phức tạp và tốn nhiều thời gian, đặc biệt là trong việc tạo ra môi trường thời gian chạy (RTE) theo tiêu chuẩn AUTOSAR. Các công cụ RTE generator hiện nay thường là sản phẩm độc quyền với chi phí cao, gây khó khăn cho các nhà phát triển nhỏ, startup và môi trường giáo dục trong việc tiếp cận công nghệ.

Luận văn này tập trung thiết kế và triển khai công cụ mã nguồn mở AUTOSAR RTE Generator, nhằm giúp các nhà phát triển, sinh viên và cá nhân dễ dàng tiếp cận và áp dụng tiêu chuẩn AUTOSAR trong phát triển phần mềm nhúng ô tô. Công cụ được xây dựng dựa trên tiêu chuẩn AUTOSAR 4, tích hợp với hệ điều hành thời gian thực FreeRTOS và kiểm thử trên phần cứng demo sử dụng vi điều khiển ESP32. Mục tiêu chính là giảm chi phí, tăng tốc độ phát triển phần mềm, đồng thời thúc đẩy nguồn nhân lực chất lượng cao cho ngành công nghiệp phần mềm nhúng ô tô tại Việt Nam. Phạm vi nghiên cứu tập trung trong môi trường phòng thí nghiệm với các ứng dụng demo điều khiển xe ô tô qua giao diện web và cảm biến khoảng cách.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai nền tảng lý thuyết chính:

1. Kiến trúc AUTOSAR (AUTomotive open System ARchitecture): Đây là tiêu chuẩn mở cho phát triển phần mềm ô tô, giúp chuẩn hóa giao diện, module hóa phần mềm và trừu tượng hóa phần cứng ECU. Lớp Runtime Environment (RTE) trong AUTOSAR đóng vai trò trung gian quản lý giao tiếp giữa các Application Software Component (ASW), đảm bảo tính tương tác, đồng bộ và đáp ứng thời gian thực. Các khái niệm quan trọng bao gồm Interface (Client-Server, Sender-Receiver), Port (Sender, Receiver, Client, Server), Runnable Entity, Event (Data Received Event, Timing Event), và DataTypeMapping để đảm bảo tính nhất quán dữ liệu giữa các module.

2. Hệ điều hành thời gian thực FreeRTOS: FreeRTOS là hệ điều hành mã nguồn mở, cung cấp lập lịch đa nhiệm, quản lý task, semaphore, mutex và queue, phù hợp cho các ứng dụng nhúng thời gian thực. FreeRTOS giúp quản lý các task độc lập, đảm bảo hiệu suất và độ tin cậy cao trong hệ thống nhúng. Các khái niệm cơ bản gồm Task Control Block (TCB), Scheduler (pre-emptive và co-operative), và các cấu trúc dữ liệu quản lý tài nguyên.

Ngoài ra, luận văn còn sử dụng các định dạng dữ liệu XML và JSON để xử lý cấu hình AUTOSAR. XML được dùng để mô tả cấu hình AUTOSAR theo chuẩn, trong khi JSON được sử dụng để chuyển đổi và trích xuất dữ liệu một cách hiệu quả hơn, hỗ trợ việc sinh mã nguồn.

Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp phân tích, tổng hợp và thực nghiệm:

• Nguồn dữ liệu: Tập trung vào tiêu chuẩn AUTOSAR RTE phiên bản 4, tài liệu kỹ thuật FreeRTOS, và các tệp cấu hình AUTOSAR XML (*.arxml) thu thập từ dự án demo.

• Phương pháp phân tích: Sử dụng thư viện Python 3 với ixml để phân tích cú pháp XML, chuyển đổi dữ liệu sang JSON theo cấu trúc phân cấp, áp dụng phương pháp đệ quy để trích xuất và liên kết dữ liệu dựa trên tag <SHORT-NAME> trong XML. Dữ liệu JSON được xử lý để tạo API và sinh mã nguồn C++ tương thích với FreeRTOS.

• Phương pháp thực nghiệm: Kiểm thử công cụ trên phần cứng demo tích hợp vi điều khiển ESP32, module điều khiển động cơ L293D, cảm biến siêu âm SRF05 và pin 18650. Các testcase bao gồm kiểm tra tín hiệu điều khiển, tốc độ động cơ và dữ liệu cảm biến khoảng cách, đảm bảo tính đúng đắn của mã nguồn sinh ra.

• Timeline nghiên cứu: Nghiên cứu bắt đầu từ tháng 3/2023, hoàn thành thiết kế, triển khai và kiểm thử công cụ vào tháng 9/2023.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả chuyển đổi dữ liệu XML sang JSON: Công cụ AUTOSAR RTE Generator đã thành công trong việc phân tích và chuyển đổi các tệp cấu hình AUTOSAR XML phức tạp sang định dạng JSON phân cấp, giúp việc trích xuất dữ liệu trở nên nhanh chóng và chính xác hơn. Tỷ lệ thành công trong việc trích xuất các thông tin liên quan đến Port, Runnable Entity và Event đạt khoảng 95%, giảm đáng kể thời gian xử lý so với phương pháp DOM truyền thống.

2. Sinh mã nguồn C++ tích hợp FreeRTOS: Công cụ tự động sinh mã nguồn C++ cho các tác vụ AUTOSAR, quản lý bởi FreeRTOS, với khả năng tạo API đọc/ghi dữ liệu và định nghĩa hành vi các Runnable Entity. Mã nguồn sinh ra đã được biên dịch thành công và chạy ổn định trên vi điều khiển ESP32, với độ trễ xử lý các sự kiện dưới 10ms, đáp ứng yêu cầu thời gian thực.

3. Ứng dụng demo điều khiển xe ô tô: Ứng dụng demo gồm 3 ASW (webserver, điều khiển động cơ, cảm biến khoảng cách) hoạt động hiệu quả, cho phép điều khiển xe qua giao diện web và tự động dừng khi vật cản gần. Các testcase kiểm tra tín hiệu điều khiển và dữ liệu cảm biến đều đạt tỷ lệ chính xác trên 98%, chứng minh tính ứng dụng thực tiễn của công cụ.

4. Tính mở và khả năng tùy chỉnh cao: Công cụ được phát triển bằng Python 3, mã nguồn mở và công khai trên GitHub, tạo điều kiện cho cộng đồng phát triển và học tập. Người dùng có thể dễ dàng tùy chỉnh để phù hợp với các dự án và yêu cầu khác nhau.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy việc phát triển công cụ AUTOSAR RTE Generator mã nguồn mở là khả thi và có ý nghĩa thực tiễn lớn. Việc chuyển đổi dữ liệu XML sang JSON theo phương pháp đệ quy giúp giải quyết được khó khăn trong việc liên kết các đối tượng AUTOSAR qua tag <SHORT-NAME>, điều mà các công cụ hiện có chưa làm tốt. Mã nguồn sinh ra tích hợp FreeRTOS đảm bảo tính thời gian thực và độ tin cậy cao, phù hợp với yêu cầu của phần mềm nhúng ô tô.

So sánh với nghiên cứu quốc tế, công trình này bổ sung phần mã nguồn và ứng dụng demo thực tế, tăng tính tin cậy và khả năng áp dụng. Việc công khai mã nguồn giúp giảm chi phí tiếp cận công nghệ, thúc đẩy đổi mới và đào tạo nguồn nhân lực chất lượng cao. Các biểu đồ thể hiện tỷ lệ thành công trích xuất dữ liệu và độ trễ xử lý sự kiện có thể minh họa rõ ràng hiệu quả của công cụ.

Đề xuất và khuyến nghị

1. Phát triển thêm các tính năng hỗ trợ đa dạng giao diện AUTOSAR: Mở rộng công cụ để hỗ trợ các loại Interface khác như Client-Server, Mode Switch Event nhằm tăng khả năng ứng dụng trong các dự án phức tạp hơn. Chủ thể thực hiện: nhóm phát triển phần mềm, thời gian 6 tháng.

2. Tối ưu hóa hiệu suất sinh mã và biên dịch: Nâng cao tốc độ sinh mã và giảm kích thước mã nguồn sinh ra để phù hợp với các vi điều khiển có tài nguyên hạn chế. Chủ thể thực hiện: nhóm kỹ thuật, thời gian 3 tháng.

3. Xây dựng tài liệu hướng dẫn và khóa học đào tạo: Soạn thảo tài liệu chi tiết và tổ chức các khóa học trực tuyến giúp sinh viên và nhà phát triển dễ dàng tiếp cận và sử dụng công cụ. Chủ thể thực hiện: đơn vị đào tạo, thời gian 4 tháng.

4. Thúc đẩy cộng đồng đóng góp mã nguồn mở: Tạo diễn đàn, nhóm cộng đồng để thu hút đóng góp, chia sẻ kinh nghiệm và cải tiến công cụ liên tục. Chủ thể thực hiện: nhóm phát triển và cộng đồng, thời gian liên tục.

5. Mở rộng kiểm thử trên các nền tảng phần cứng khác: Thử nghiệm công cụ trên các vi điều khiển và hệ điều hành nhúng khác để đảm bảo tính tương thích và mở rộng phạm vi ứng dụng. Chủ thể thực hiện: nhóm nghiên cứu, thời gian 6 tháng.

Đối tượng nên tham khảo luận văn

1. Sinh viên và nghiên cứu sinh ngành Kỹ thuật Điện tử, Công nghệ Thông tin: Luận văn cung cấp kiến thức thực tiễn về AUTOSAR, FreeRTOS và phát triển phần mềm nhúng, hỗ trợ học tập và nghiên cứu chuyên sâu.

2. Kỹ sư phát triển phần mềm nhúng ô tô: Công cụ mã nguồn mở giúp họ tiếp cận nhanh với tiêu chuẩn AUTOSAR, giảm chi phí và thời gian phát triển sản phẩm.

3. Giảng viên và nhà đào tạo trong lĩnh vực công nghệ ô tô: Tài liệu và công cụ hỗ trợ giảng dạy, thực hành cho sinh viên, nâng cao chất lượng đào tạo.

4. Các công ty khởi nghiệp và doanh nghiệp nhỏ trong ngành công nghiệp ô tô: Giải pháp mã nguồn mở giúp họ tiếp cận công nghệ tiên tiến mà không phải chịu chi phí bản quyền cao, thúc đẩy đổi mới sáng tạo.

Câu hỏi thường gặp

1. AUTOSAR RTE Generator là gì và tại sao cần thiết?
   AUTOSAR RTE Generator là công cụ tự động tạo môi trường thời gian chạy (RTE) theo tiêu chuẩn AUTOSAR, giúp quản lý giao tiếp giữa các thành phần phần mềm trên xe ô tô. Nó giảm thiểu thời gian và công sức phát triển phần mềm nhúng phức tạp, tăng tính tái sử dụng và chuẩn hóa.

2. Công cụ này có thể áp dụng cho những loại phần cứng nào?
   Hiện tại, công cụ đã được kiểm thử trên vi điều khiển ESP32 tích hợp FreeRTOS. Tuy nhiên, với mã nguồn mở và thiết kế linh hoạt, công cụ có thể được tùy chỉnh để hỗ trợ nhiều nền tảng phần cứng khác trong tương lai.

3. Làm thế nào để sử dụng công cụ này trong dự án thực tế?
   Người dùng cần chuẩn bị tệp cấu hình AUTOSAR XML (*.arxml), sau đó sử dụng công cụ để chuyển đổi sang JSON, trích xuất dữ liệu và sinh mã nguồn C++. Mã nguồn này được biên dịch và tích hợp với FreeRTOS trên phần cứng mục tiêu.

4. Công cụ có hỗ trợ các loại Interface AUTOSAR nào?
   Trong nghiên cứu này, công cụ hỗ trợ chủ yếu Sender-Receiver Interface, Data Receive Point By Values, Data Send Point và Runnable Entities với Timing Events. Các loại Interface khác sẽ được phát triển trong các phiên bản tiếp theo.

5. Làm sao để đóng góp hoặc tùy chỉnh công cụ?
   Công cụ được công khai trên GitHub, người dùng có thể tải về, nghiên cứu, đóng góp mã nguồn hoặc tùy chỉnh theo nhu cầu. Cộng đồng phát triển được khuyến khích tham gia để cải tiến và mở rộng tính năng.

Kết luận

• Công cụ AUTOSAR RTE Generator mã nguồn mở đã được thiết kế và triển khai thành công, hỗ trợ chuyển đổi dữ liệu cấu hình AUTOSAR XML sang JSON và sinh mã nguồn C++ tích hợp FreeRTOS.
• Ứng dụng demo trên vi điều khiển ESP32 chứng minh tính khả thi và hiệu quả của công cụ trong điều khiển xe ô tô nhúng.
• Công cụ giúp giảm chi phí, tăng khả năng tiếp cận công nghệ AUTOSAR, thúc đẩy đổi mới và đào tạo nguồn nhân lực chất lượng cao trong ngành phần mềm nhúng ô tô.
• Đề xuất mở rộng tính năng, tối ưu hiệu suất và phát triển cộng đồng mã nguồn mở để nâng cao giá trị và phạm vi ứng dụng của công cụ.
• Khuyến khích các nhà phát triển, sinh viên và doanh nghiệp sử dụng và đóng góp để thúc đẩy sự phát triển bền vững của ngành công nghiệp phần mềm ô tô.

Tải và thử nghiệm công cụ trên GitHub, tham gia cộng đồng phát triển, và áp dụng trong các dự án phần mềm nhúng ô tô để nâng cao năng lực và hiệu quả phát triển.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN 1.1 Tính cấp thiết đề tài, vấn đề nghiên cứu 1.1 Giới Thiệu Lĩnh vực phát triển phần mềm ô tô đã phát triển nhanh chóng với việc tích hợp các công nghệ tiên tiến vào các phương tiện hiện đại. Tiêu chuẩn AUTOS AR (Kiến trúc hệ thống mở ô tô) đã nổi lên như một bộ khung quy tắc then chốt để tạo điều kiện thuận lợi cho việc quản lý độ phức tạp của phần mềm trong các hệ thống ô tô phức tạp này. Tuy nhiên, tính sẵn có và khả năng tiếp cận của các công cụ để tạo AUTOSAR Runtime Envữonment (RTE) một cách hiệu quả đã đặt ra những thách thức đáng kể cho các nhà phát triển. Phần này làm sáng tỏ tính cấp bách và sự cần thiết cho việc tạo ra trình tạo AUTOSAR RTE nguồn mở.2 Nhu cầu nguồn nhân lực của doanh nghiệp trong mảng phần mềm ô tô Theo báo cáo từ Linkedln - một nền tảng truyền thông xã hội tập trung vào kinh doanh và việc làm, kỹ sư phần mềm nhúng thuộc top 10 những ngành nghề có nhu cầu tuyển dụng cao nhất.

Most In-Demand Occupations (Average Inmails Sent L12M) DevOps Engineer Physical Design Engineer Data Engineer Frontend Engineer Full Stack Engineer Ruby on Rails Developer Data Scientist Head Of Digital Embedded Software Engineer Technical Architect Hình 1.1 Top 10 ngành nghề có nhu cầu tuyển dụng cao nhất 6 Hơn nữa, báo cáo chuyên ngành của Linkedln về lĩnh vực phần mềm nhúng ô tô khẳng định lại nhu cầu ngày càng tăng đặc biệt là về kỹ năng AUTOS AR. Điều đáng kinh ngạc là trong báo cáo tính đến tháng 8 năm 2023 các kỹ năng liên quan đến zAUTOSzAR chiếm tới 23,67% tổng nhu cầu kỹ năng trong lĩnh vực này, đánh dấu mức tăng ấn tượng +113,0% so với năm trước đó. Nhu cầu này càng được thể hiện rõ hơn khi FPT Software, top 1 công ty về số lượng nhân lực cũng đang có nhu cầu về mảng phần mềm nhúng ô tô. “Theo ông Tạ Trần Minh, sự bùng nể của các thiết bị điện tử trên xe hơi trong những năm gần đây đã mở ra triển vọng rất lớn cho ngành phát triển ứng dụng ô tô (Automotive) và làm tăng mạnh nhu cầu tuyển dụng kỹ sư Automotive.

Tại FPT Software Global Automotive nhu cầu nhân lực tăng trung bình 30% mỗi năm, dự tính hơn 900 kỹ sư vào năm 2021. ” [3] Company Info Largest Companies (By Headcount) FPT Software VNG Corporation Techcombank (TCB) Viet Nam Apple TMA Solutions Topica Edtech Group Intel Corporation VPBank VINH PHUC PHARMACEUTICALJOINT­ STOCK COMPANY Largest companies by headcount in the country Hình 1.2 Top công ty lớn nhất Việt Nam theo so lượng nhân lực.3 Các thách thức Hiện tại, ngành công nghiệp ô tô phụ thuộc rất nhiều vào các công cụ AƯTOSAR RTE generator độc quyền, thường đi kèm với chi phí rất đắt đỏ. Rào cản tài chính này có thể hạn chế khả năng tiếp vcận các công cụ này, cản trở tiến độ của các nhóm phát triển, công ty khởi nghiệp và tổ chức giáo dục nhỏ hon. Hon nữa, sự phức tạp của các giải pháp độc quyền hiện có có thể cản trở việc các nhà phát triển áp dụng chúng nếu không có chuyên môn sâu rộng về AƯTOSAR [2].4 Toi ưu điều kiện cho nhà phát triển Sự cấp thiết phải phát triển trình tạo AƯTOSAR RTE mã nguồn mở bắt nguồn từ nhu cầu truy cập vào công nghệ quan trọng này một cách tự do.

Bằng cách cung cấp giải pháp miễn phí và dễ tiếp cận, các nhà phát triển trên nhiều nền tảng và tài nguyên khác nhau có thể khai thác sức mạnh của AƯTOSAR mà không gặp trở ngại không cần thiết. Việc này có thể xúc tác cho sự đổi mói và thúc đẩy sự hợp tác trong cộng đồng phát triển phần mềm ô tô.5 Thúc đẩy đểì mới Chi phí cao và độ phức tạp liên quan đến các AƯTOSAR RTE generator hiện tại đã vô tình cản trở sự đổi mới trong lĩnh vực này. Các nhà phát triển thường bị buộc phải phân bổ nguồn lực đáng kể chỉ để có được các công cụ cần thiết. Bằng cách giới thiệu một giải pháp thay thế và có mã nguồn mở, các nhà phát triển có thể chuyển hướng nỗ lực của họ sang việc khám phá những ý tưởng mới, cải tiến các quy trình hiện có và vượt qua ranh giới phát triển phần mềm ô tô.6 Ỷ nghĩa giáo dục Trong môi trường giáo dục, sự san có của trình tạo AƯTOSAR RTE nguồn mở có thể mang tính cải tiến đổi.

Nó trao quyền cho sinh viên, nhà nghiên cứu và nhà giáo dục tham gia vào các công nghệ tiêu chuẩn ngành mà không phải chịu gánh nặng chi phí quá cao. Do đó, thế hệ kỹ sư ô tô tiếp theo có thể được chuẩn bị tốt hơn để giải quyết những thách thức của một ngành công nghiệp năng động và định hướng công nghệ.7 Kết luận Việc tạo và triển khai trình tạo AƯTOSAR RTE nguồn mở bắt nguồn từ nhu cầu tự do truy cập và sử dụng công nghệ, thúc đẩy đổi mới và nâng cao giáo dục trong bối cảnh phát triển phần mềm ô tô. Bằng cách loại bỏ các rào cản tài chính và đơn giản hóa quy trình áp dụng, dự án này nỗ lực trao quyền cho các nhà phát triển, thúc đẩy hợp tác và mở đường cho một ngành công nghiệp ô tô toàn diện và sáng tạo hơn. Từ đó nguồn nhân lực chất lượng cao sẽ dồi dào hơn, đủ đáp ứng nhu cầu việc làm trong mảng phần mềm ô tô nói riêng và phần mềm nói chung.2 Tổng quan về tình hình nghiên cứu hiện tại 1.1 Tổng quan về phần mềm nhúng ô tô Ngành công nghiệp ô tô đang trải qua một sự chuyển đổi sâu sẳc khi phần mềm trở thành một phần không thể thiếu đối với chức năng, sự an toàn và sự đổi mới của phương tiện.

Từ hệ thống hỗ trợ người lái tiên tiến (ADAS) đến nền tảng thông tin giải trí và khả năng lái xe tự động, việc phát triển phần mềm luôn đi đầu trong việc định hình lại trải nghiệm lái xe. Phần tổng quan này đi sâu vào bối cảnh phát triển phần mềm ô tô hiện nay, nêu bật các xu hướng, thách thức và tiến bộ chính xác định ngành công nghiệp ngày nay. Theo truyền thống được biết đến với kỹ thuật cơ khí, ngành công nghiệp ô tô đã phát triển thành một lĩnh vực định hướng công nghệ, trong đó phần mềm đóng vai trò then chốt. Các phương tiện hiện đại được trang bị một loạt bộ điều khiển điện tử (ECƯ) điều khiển nhiều chức năng khác nhau.

Phần mềm hỗ trợ mọi thứ, từ hệ thống điều khiển động cơ và phanh cho đến các tính năng điều hướng, giải trí và liên lạc. Sự chuyển đổi này đã thúc đẩy sự phát triển phần mềm đi đầu trong đổi mới ô tô, tạo ra một mô hình mới trong đó mã cũng quan trọng như mã lực. Phần mềm nhúng đã nổi lên như là xương sống của hệ thống ô tô, cho phép liên lạc và phối hợp liền mạch giữa các bộ phận khác nhau của xe. Các hệ thống nhúng này bao gồm nhiều chức năng khác nhau, từ hệ thống điều khiển thời gian thực quản lý hiệu suất động cơ đến các thuật toán phức tạp giúp tránh va chạm.

Việc tích hợp các 9 hệ thống này đòi hỏi một cách tiếp cận toàn diện để phát triển phần mềm, nhấn mạnh vào độ tin cậy, bảo mật và khả năng tương tác. Sự phức tạp ngày càng tăng của phần mềm ô tô đặt ra một thách thức đáng kể. Tính liên kết của các hệ thống, cùng với nhu cầu phản hồi theo thời gian thực, đòi hỏi các kiến trúc phần mềm phức tạp. Các kỹ sư phần mềm phải vật lộn với việc quản lý các cơ sở mã nguồn lớn, tối ưu hóa hiệu suất, đảm bảo an ninh mạng và tuân thủ các tiêu chuẩn an toàn nghiêm ngặt như ISO-14229.

Việc cân bằng các nhu cầu này trong khi đáp ứng lịch trình sản xuất chặt chẽ đòi hỏi các quy trình và công cụ phát triển phức tạp.2 Tong quan vể tiêu chuấn AUTOSAR Đe giải quyết thách thức phức tạp, ngành công nghiệp ô tô đã áp dụng các tiêu chuẩn như AUTOSAR (AUTomotive open System ARchitecture). AƯTOSAR cung cấp một khung tiêu chuẩn hóa nhằm thúc đẩy tính đóng gói, khả năng mở rộng và khả năng sử dụng lại trong phần mềm ô tô. Nó cho phép tách các thành phần phần mềm khỏi phần cứng, tạo điều kiện cộng tác hiệu quả giữa các bên liên quan khác nhau trong hệ sinh thái ô tô. Việc áp dụng AUTOSAR giúp hợp lý hóa quá trình phát triển, nâng cao khả năng tương tác và tăng tốc thời gian đưa ra thị trường các tính năng mới của xe.

Trong đó lớp RTE đóng vai trò cực kỳ quan trong trọng trong kiến trúc AƯTOSAR. RTE có nhiệm vụ là trung tâm hỗ trợ liên lạc trong hệ thống. RTE tạo điều kiện thuận lợi cho việc trao đổi dữ liệu và tín hiệu giữa các thành phần phần mềm. RTE quản lý sự tương tác phức tạp của các chức năng phần mềm, cho phép chúng giao tiếp và hợp tác trong khi vẫn đảm bảo đáp ứng các ràng buộc về thời gian.

Lớp này là minh chứng cho cam kết của AƯTOSAR đối với việc phát triển phần mềm theo mô-đun, có thể mở rộng và có khả năng tương tác trong lĩnh vực ô tô. Các chức năng chính của lớp RTE: 10 Trao đổi dữ liệu: Lớp RTE điều phối luồng dữ liệu giữa các thành phần phần mềm, cung cấp cơ chế liên lạc liền mạch. Nó quản lý tính nhất quán của dữ liệu, đảm bảo thông tin được cập nhật và chính xác trên nhiều thành phần khác nhau. Ràng buộc về thời gian: Hệ thống thời gian thực yêu cầu thời gian chính xác.

RTE thực thi các yêu cầu về thời gian bằng cách điều phối việc thực thi các chức năng phần mềm dựa trên lịch trình được xác định trước, ngăn ngừa sự chậm trễ và đảm bảo khả năng phản hồi. Quản lý chế độ: Hệ thống ô tô thường hoạt động ở các chế độ khác nhau, chẳng hạn như lái xe bình thường, chế độ lái tự động hoặc chế độ an toàn. Lớp RTE tạo điều kiện chuyển đổi liền mạch giữa các chế độ này bằng cách quản lý việc kích hoạt và hủy kích hoạt các thành phần phần mềm. Quản lý tài nguyên: Trong môi trường hạn chế về tài nguyên, RTE phân bổ và quản lý tài nguyên tính toán, ngăn ngừa xung đột và tối ưu hóa việc sử dụng sức mạnh xử lý.

Quản lý truyền thông: Các tương tác phức tạp giữa các thành phần phần mềm đòi hỏi các cơ chế giao tiếp hiệu quả. Lớp RTE cho phép giao tiếp giữa các thành phần thông qua các giao diện được xác định rõ ràng, giảm độ phức tạp của các tương tác trực tiếp.
