Tổng quan về giáo trình

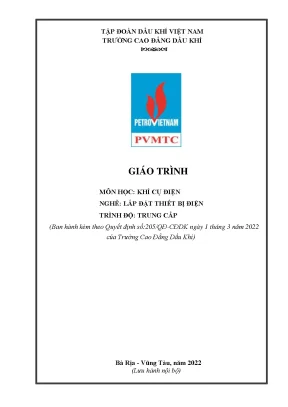

Giáo trình Khí cụ điện (Mã mô đun: ELEI53117) do Trường Cao đẳng Dầu khí biên soạn và ban hành theo Quyết định số 205/QĐ-CĐDK ngày 01 tháng 03 năm 2022 tại Bà Rịa – Vũng Tàu. Tài liệu được xây dựng bởi tập thể tác giả gồm Nguyễn Lê Cương (Chủ biên), Lê Thị Thu Hường và Nguyễn Xuân Thịnh, phục vụ trực tiếp cho công tác đào tạo nghề Lắp đặt thiết bị điện và Điện công nghiệp ở trình độ Trung cấp và Cao đẳng.

Trong khung chương trình đào tạo, mô đun Khí cụ điện nằm trong nhóm các môn học, mô đun kỹ thuật cơ sở bắt buộc (nhóm II.1). Khóa học có tổng thời lượng 75 giờ, tương đương 3 tín chỉ; trong đó bao gồm 14 giờ lý thuyết, 58 giờ thực hành/thảo luận và 3 giờ kiểm tra. Mô đun được bố trí giảng dạy sau các môn chung (Giáo dục chính trị COMP52001, Pháp luật COMP51003, Tin học COMP52005, Tiếng Anh FORL54002, An toàn vệ sinh lao động SAEN52001), học song song với môn Vật liệu điện hoặc Mạch điện cơ bản (ELEI52033), đồng thời tạo tiền đề kỹ thuật trực tiếp cho các mô đun chuyên môn nghề như Đo lường điện (ELEI53115), Trang bị điện 1 (ELET55157), Lắp đặt dây điện trong nhà (ELEC54125) và Lắp đặt thiết bị điện dân dụng (ELEC55129).

Mục tiêu học tập của giáo trình hướng đến ba chuẩn đầu ra:

  1. Kiến thức: Nhận dạng, phân loại, trình bày được cấu tạo và nguyên lý hoạt động của các nhóm khí cụ điện đóng cắt, bảo vệ, điều khiển và khống chế thông dụng.
  2. Kỹ năng: Tính toán, lựa chọn đúng thông số kỹ thuật của khí cụ theo yêu cầu phụ tải; lắp đặt hoàn chỉnh các khí cụ vào sơ đồ mạch điện thực tế theo Tiêu chuẩn Việt Nam (TCVN).
  3. Năng lực tự chủ và trách nhiệm: Rèn luyện ý thức chấp hành an toàn điện, tính cẩn thận, chính xác và tư duy khoa học trong thao tác kỹ thuật.

Cấu trúc giáo trình được thiết kế theo 4 bài học tích hợp lý thuyết và thực hành, tập trung vào phân tích định lượng các hiện tượng vật lý trong khí cụ (phát nóng, điện trở tiếp xúc, hồ quang điện) và quy trình vận hành thiết bị công nghiệp.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình được bố cục thành 4 bài học chính, phân bổ theo trình tự logic từ lý thuyết đại cương, khí cụ thao tác cơ bản đến khí cụ bảo vệ và điều khiển tự động:

  • Bài 1: Khái niệm và công dụng của khí cụ điện (4 giờ lý thuyết): Trình bày định nghĩa, chức năng đóng cắt, bảo vệ, khống chế và đo lường của khí cụ điện trong hệ thống. Phân tích các chế độ phát nóng trong vận hành gồm quá tải (chú trọng ảnh hưởng của dòng điện thứ tự nghịch đối với máy điện quay), quá điện áp ($U \le U_{đm} \pm \Delta U_{cp}$) và sự cố ngắn mạch. Trích xuất bảng thống kê xác suất ngắn mạch (Bảng 1.1: ngắn mạch 1 pha $N^{(1)}$ chiếm 65%, 2 pha chạm đất $N^{(1-1)}$ chiếm 20%, 2 pha $N^{(2)}$ chiếm 10%, 3 pha $N^{(3)}$ chiếm 5%). Phân tích hiện tượng tiếp xúc điện (tiếp xúc cố định, đóng mở, trượt; kiểu tiếp xúc điểm, đường, mặt) và công thức tính điện trở tiếp xúc $R_{tx}$. Khảo sát bản chất hồ quang điện (mật độ dòng $10^2 - 10^3\text{ A/mm}^2$, nhiệt độ $5000 - 6000^\circ\text{C}$) cùng 5 biện pháp dập tắt hồ quang: kéo dài cơ khí, phân đoạn bằng tấm thép/amiăng, thổi từ trường, tự sinh khí và dập trong dầu biến áp.

  • Bài 2: Khí cụ điện đóng cắt (20 giờ: 3 giờ lý thuyết, 17 giờ thực hành): Cung cấp cấu tạo, nguyên lý, thông số và phương pháp tính chọn cho các thiết bị đóng cắt: Cầu dao hạ thế (đóng ngắt tay nguồn DC đến 440V, AC đến 660V, các gam dòng định mức 15A đến 1000A); Công tắc hộp (loại $\Pi BM$ Liên Xô cũ đến 400A), công tắc vạn năng chuyển mạch đo lường; Công tắc hành trình (kiểu nút ấn BK-111 dòng 6A điện áp 500V, kiểu đòn, kiểu tế vi hành trình 0,7mm độ chính xác 0,3–0,7mm, kiểu quay); Nút ấn điều khiển (nút thường mở, thường đóng, liên động; tuổi thọ điện $2\cdot 10^5$ lần, tuổi thọ cơ $10^6$ lần); Dao cách ly cao áp (lắp đặt trong nhà và ngoài trời từ 3kV trở lên, nguyên tắc liên động đóng trước - cắt sau so với máy cắt); Máy cắt điện (máy cắt nhiều dầu, máy cắt khí $SF_6$, máy cắt không khí ACB); Áp tô mát / CB (aptomat cực đại dòng điện, cực tiểu điện áp, aptomat khối, aptomat vạn năng bán dẫn vi mạch từ 630A đến 5000A).

  • Bài 3: Khí cụ điện bảo vệ (29 giờ: 4 giờ lý thuyết, 24 giờ thực hành, 1 giờ kiểm tra): Khảo sát chi tiết cơ cấu biến đổi điện – cơ của Nam châm điện (cuộn dây và mạch từ có nắp hoặc không nắp); Rơle dòng điện, Rơle điện áp; Rơle nhiệt kim loại kép (phân tích đường đặc tính ampe-giây A-s phối hợp với đặc tính chịu nhiệt của động cơ, các kết cấu rơle nhiệt dạng tấm, đũa, ống, kiểu đồng tiền, kiểu kín đặt trong động cơ); Cầu chì hạ áp (cấu tạo cầu chì loại vặn, loại hộp, loại kín có chất nhồi); Thiết bị chống dòng rò (cầu dao chống giật 1 pha, 3 pha RCBO, RCCB của các hãng như Merlin Gerin).

  • Bài 4: Khí cụ điện điều khiển (22 giờ: 3 giờ lý thuyết, 17 giờ thực hành, 1 giờ kiểm tra lý thuyết, 1 giờ kiểm tra thực hành): Khảo sát hệ thống điều khiển tự động bằng Contactor (nguyên lý nam châm điện, hệ thống tiếp điểm chính, tiếp điểm phụ thường đóng NC, thường mở NO, buồng dập hồ quang); Khởi động từ (kết hợp Contactor với rơle nhiệt gồm khởi động từ đơn hai nút nhấn và khởi động từ đảo chiều ba nút nhấn có liên động); Rơle trung gian, Rơle tốc độ; Rơle thời gian (nguyên lý rơle thời gian kiểu khí nén và kiểu bán dẫn điện tử).

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống cơ sở lý thuyết kỹ thuật điện thông qua các mô hình toán học và vật lý ứng dụng:

  • Lý thuyết phát nóng và nhiệt tiếp xúc: Xác định điện trở tiếp xúc dựa trên các thông số vật liệu và cơ học theo công thức: $$R_{tx} = \frac{\rho}{F \cdot N \cdot \delta_b}$$ (trong đó $\rho$ là điện trở suất, $F$ là lực ép cơ học, $N$ là số điểm tiếp xúc, $\delta_b$ là ứng suất chống dập của vật liệu tiếp điểm) và phương trình biến thiên điện trở theo nhiệt độ: $$R_t = R_0[1 + \alpha_0(\theta - \theta_0)]$$
  • Lý thuyết hồ quang và điện động lực: Đánh giá lực điện động tác động thổi hồ quang trong buồng dập: $$F = \frac{I^2}{4l} \cdot \frac{dL}{dl}$$
  • Hệ thống điều kiện tính chọn và kiểm nghiệm khí cụ cao áp:
    • Điều kiện điện áp và dòng điện: $U_{đmMC} \ge U_{đmMạng}$, $I_{đmMC} \ge I_{cb}$.
    • Khả năng cắt dòng ngắn mạch: $I_{CđmMC} \ge I_{Nt}$ hoặc $S_{cđm} \ge S_{Nt} = \sqrt{3} U_{đm} I''$.
    • Thời gian tác động tổng: $t = t_{bv} + t_{mc}$ ($t_{bv} = 0{,}02 - 0{,}05\text{s}$, $t_{mc} = 0{,}1 - 0{,}12\text{s}$).
    • Điều kiện kiểm tra ổn định động: $I_{dđm} \ge I_{xk}$ hoặc $i_{dđm} \ge i_{xk}$.
    • Điều kiện kiểm tra ổn định nhiệt: $B_{nhđm} = I_{nhđm}^2 \cdot T_{td}$ (không yêu cầu kiểm tra khi $I_{đm} > 1000\text{A}$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc và phân tích các sơ đồ nguyên lý mạch động lực, mạch điều khiển sử dụng contactor, rơle thời gian, rơle trung gian; nhận biết ký hiệu quy ước theo tiêu chuẩn kỹ thuật điện.
  • Kỹ năng tính toán và phân tích: Tính toán dòng điện làm việc cưỡng bức $I_{cb}$, dòng điện khởi động $I_{kđ} = K_{mm} \cdot I_{đm}$, dòng điện tính toán $I_{tt}$ để lựa chọn đúng thông số định mức cho cầu chì, aptomat, nút ấn ($I_{NA} \ge I_{tt}$, $U_{NA} \ge U_{đm}$) và contactor.
  • Năng lực thực hành nghề nghiệp: Thao tác đấu nối an toàn các khí cụ vào mạch khởi động động cơ không đồng bộ 3 pha (mở máy trực tiếp, đảo chiều quay); cài đặt thông số dòng tác động trên rơle nhiệt dựa theo đường đặc tính A-s; tuân thủ quy trình liên động cách ly máy cắt khi vận hành trạm phân phối.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp đào tạo tích hợp (kết hợp lý thuyết chuyên ngành với thực hành ứng dụng tại xưởng), phân bổ thời lượng thực hành chiếm tỷ lệ lớn (58/75 giờ, tương đương 77,3% tổng khối lượng mô đun).

  • Phương pháp giảng dạy của giảng viên:

    • Áp dụng các phương pháp sư phạm tích cực: Diễn giảng kết hợp phương tiện trực quan (máy chiếu, mô hình thiết bị thật, phim ảnh kỹ thuật); vấn đáp gợi mở; dạy học dựa trên vấn đề (problem-based learning) gắn liền với sự cố điện công nghiệp.
    • Biên soạn và sử dụng hệ thống phiếu học tập cho từng bài, định hướng sinh viên nhận dạng kết cấu, giải thích nguyên lý và phân tích sơ đồ nối dây.
    • Giảng dạy lý thuyết tại phòng học chuyên môn hóa, tổ chức thực hành chia theo nhóm tại phòng thực hành Trang bị điện và xưởng lắp ráp thiết bị điện.

  • Phương pháp học tập của sinh viên:

    • Chủ động nghiên cứu trước tài liệu giáo trình và tài liệu tham khảo trước khi lên lớp.
    • Thực hiện làm việc nhóm để đo kiểm tiếp điểm, kiểm tra cuộn dây, lắp đặt mạch khởi động từ đơn, khởi động từ kép và mạch bảo vệ chống rò.
    • Hoàn thành hệ thống câu hỏi củng cố định dạng trắc nghiệm 4 lựa chọn được cung cấp ở cuối mỗi bài học.

  • Quy trình kiểm tra và đánh giá kết quả học tập:

    • Đánh giá thường xuyên: 01 bài kiểm tra vấn đáp hoặc thực hành thao tác nhận dạng thiết bị trên máy tính/xưởng.
    • Đánh giá định kỳ: Gồm 03 bài kiểm tra bắt buộc:
      • Bài kiểm tra số 1: Lý thuyết tổng hợp Bài 1, Bài 2 và Bài 3.
      • Bài kiểm tra số 2: Lý thuyết chuyên sâu Bài 4.
      • Bài kiểm tra số 3: Thực hành tổng hợp kỹ năng lắp ráp, đấu nối khí cụ từ Bài 1 đến Bài 4.
    • Thi kết thúc mô đun: Thi trắc nghiệm khách quan trên hệ thống máy tính, thời lượng từ 60 phút đến 90 phút.

Điểm nổi bật và cập nhật

  • Cập nhật công nghệ thiết bị điện công nghiệp: Bên cạnh các thiết bị truyền thống (cầu dao hở, công tắc hộp kiểu $\Pi BM$), giáo trình cập nhật cấu tạo và ứng dụng của các dòng khí cụ hiện đại như máy cắt khí $SF_6$, máy cắt không khí (Air Circuit Breaker - ACB) tích hợp bộ bảo vệ bán dẫn vi mạch với dải dòng định mức lớn (630A đến 5000A), các loại rơle nhiệt kiểu kín đặt trực tiếp trong thân động cơ và thiết bị chống dòng rò chuyên dụng (RCCB, RCBO) của các nhà sản xuất quốc tế như Merlin Gerin.
  • Cung cấp dữ liệu thống kê sự cố và thông số định mức: Giáo trình tích hợp các số liệu thực nghiệm ngành điện, tiêu biểu như Bảng 1.1 về xác suất xuất hiện các dạng ngắn mạch trong hệ thống phân phối; phân cấp điện áp chuẩn (Hạ áp: $<3\text{kV}$, Trung áp: $3 - 36\text{kV}$, Cao áp: $36 - <400\text{kV}$, Siêu cao áp: $\ge 400\text{kV}$); gam dòng định mức tiêu chuẩn của cầu dao từ 15A đến 1000A.
  • Kết hợp chặt chẽ giữa lý thuyết định lượng và quy chuẩn an toàn: Nội dung gắn liền các công thức kiểm nghiệm ổn định nhiệt, ổn định động và áp suất phân tích dầu ($100 - 140\text{ N/cm}^2$) với các quy trình thao tác đóng cắt bắt buộc (như nguyên tắc khóa liên động cơ khí giữa dao cách ly và máy cắt cao áp) nhằm bảo đảm an toàn cho người và thiết bị theo Tiêu chuẩn Việt Nam.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên:
    • Sinh viên theo học hệ Cao đẳng và học sinh hệ Trung cấp khối ngành kỹ thuật điện, bao gồm các nghề: Lắp đặt thiết bị điện, Điện công nghiệp, Kỹ thuật vận hành và sửa chữa thiết bị điện.
    • Tài liệu là học liệu cốt lõi trong giai đoạn học kỹ thuật cơ sở (học kỳ 2 hoặc năm thứ nhất).
  • Điều kiện tiên quyết (Prerequisites):
    • Người học cần hoàn thành các môn học chung: Tin học (COMP52005), An toàn vệ sinh lao động (SAEN52001).
    • Cần có kiến thức nền tảng từ môn Mạch điện cơ bản (ELEI52033), Vẽ điện chuyên ngành (ELEC52166) và học song song với môn Vật liệu điện để hiểu rõ về tính chất dẫn điện, dẫn từ, cách điện của tiếp điểm và môi trường dập hồ quang.
  • Giảng viên và cán bộ kỹ thuật:
    • Giảng viên sử dụng làm căn cứ chuẩn để thiết kế đề cương chi tiết, bài giảng lý thuyết, phiếu hướng dẫn thực hành và ngân hàng câu hỏi trắc nghiệm kiểm tra.
    • Kỹ thuật viên, thợ điện tại các nhà máy, xí nghiệp công nghiệp sử dụng làm tài liệu tra cứu thông số, nguyên lý và phương pháp lựa chọn, thay thế khí cụ điện đóng cắt, bảo vệ hạ áp và trung áp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ học sinh, sinh viên trình độ Trung cấp và Cao đẳng nghề Điện công nghiệp, Lắp đặt thiết bị điện; đồng thời là tài liệu tham khảo chuyên môn cho giảng viên giảng dạy nghề điện và kỹ thuật viên bảo dưỡng lưới điện công nghiệp.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần nắm vững các kiến thức cơ bản về an toàn lao động, giải tích mạch điện một chiều và xoay chiều (thuộc mô đun Mạch điện cơ bản), nguyên lý cấu tạo vật liệu dẫn điện, vật liệu sắt từ và vật liệu cách điện.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết thông thường?

Giáo trình có cấu trúc thiết kế theo hình thức mô-đun nghề tích hợp, trong đó thời lượng thực hành và bài tập tình huống chiếm tới 77,3% (58/75 giờ). Nội dung kết hợp trực tiếp giữa công thức tính toán lý thuyết với hình ảnh cấu tạo bóc tách, bảng thông số kỹ thuật thực tế và câu hỏi trắc nghiệm củng cố ngay sau mỗi bài.

4. Làm sao để tự học và tiếp thu tốt nội dung giáo trình?

Người học cần nghiên cứu trước lý thuyết và phân tích cấu tạo trên hình vẽ trước khi vào xưởng; tự giải đáp các câu hỏi củng cố ở cuối mỗi bài; ghi nhớ các điều kiện tính chọn khí cụ ($I_{đm}, U_{đm}, I_{Cđm}$) và tích cực rèn luyện kỹ năng đọc - đấu nối sơ đồ điều khiển contactor, rơle trong các giờ thực hành.

5. Giáo trình sử dụng những nguồn tài liệu tham khảo chính nào?

Nội dung giáo trình được tổng hợp từ nguồn tài liệu chuẩn mực của ngành điện, bao gồm:

  1. Nguyễn Xuân Phú (2000), Khí cụ Điện Kết cấu, sử dụng và sửa chữa, Nhà xuất bản Khoa học và Kỹ thuật.
  2. Lê Thị Thu Hường, Khí cụ điện, Giáo trình lưu hành nội bộ, Trường Cao đẳng Dầu khí.

Kết luận

Giáo trình Khí cụ điện (ELEI53117) của Trường Cao đẳng Dầu khí cung cấp hệ thống tri thức hoàn chỉnh từ cơ sở lý thuyết nhiệt - hồ quang đến kết cấu, nguyên lý vận hành và phương pháp tính chọn các thiết bị đóng cắt, bảo vệ và điều khiển điện công nghiệp. Với cấu trúc bài học định lượng rõ ràng và tỷ trọng thực hành chiếm ưu thế, giáo trình là cấu phần kỹ thuật bản lề giúp người học chuyển tiếp vững chắc từ kiến thức mạch điện cơ sở sang kỹ năng chuyên sâu của nghề Lắp đặt thiết bị điện. Người học được khuyến nghị tiếp tục mở rộng nghiên cứu qua các tài liệu chuyên ngành của Nhà xuất bản Khoa học và Kỹ thuật cùng hệ thống Tiêu chuẩn Việt Nam (TCVN) liên quan đến trang bị và an toàn điện.
