THƯ MỤC HỌC THUẬT VÀ PHÂN TÍCH NỘI DUNG: GIÁO TRÌNH HỆ THỐNG VIỄN THÔNG (PHẦN 2)

Tổng quan về giáo trình

Giáo Trình Hệ Thống Viễn Thông Phần 2 - Kiến Thức Cần Thiết là tài liệu học tập chuyên ngành trong chương trình đào tạo kỹ sư và cử nhân ngành Kỹ thuật Điện tử - Viễn thông. Tài liệu giữ vị trí chuyển tiếp quan trọng trong khung chương trình: kết nối khối kiến thức cơ sở về Tín hiệu và Hệ thống, Lý thuyết Mạch điện tử sang các học phần chuyên sâu về kỹ thuật truyền số liệu, thông tin số và mạng viễn thông.

Mục tiêu học tập của giáo trình là trang bị cho người học phương pháp phân tích định lượng và nguyên lý cấu tạo mạch của các hệ thống truyền dẫn tương tự và số. Kết thúc học phần, người học có khả năng:

  • Phân tích và tính toán các tham số trong máy thu đổi tần ngoại sai, mạch vòng khóa pha (PLL) và ghép kênh phân chia theo tần số (FDM).
  • Mô hình hóa quá trình rời rạc hóa tín hiệu liên tục qua định lý lấy mẫu Nyquist và sai số lượng tử hóa.
  • Đánh giá chất lượng truyền dẫn dải nền số thông qua tiêu chuẩn Nyquist triệt nhiễu nội ký tự (ISI), phân tích giản đồ mắt và tính toán xác suất lỗi bit (BER).
  • Phân tích hiệu năng hệ thống điều chế xung mã (PCM) và cơ chế nén - giãn dải động theo chuẩn quốc tế.

Cấu trúc giáo trình được tổ chức tuần tự: bắt đầu từ các kỹ thuật điều chế và xử lý tín hiệu tương tự nâng cao (Chương 7), kế tiếp là giai đoạn chuyển tiếp tương tự sang số thông qua điều chế xung và lượng tử hóa (Chương 8), sau đó tiến vào phần Thông tin số với truyền thông dải nền (Chương 9) và điều chế xung mã PCM (Chương 10).

Điểm đặc trưng của tài liệu là phương pháp tiếp cận gắn liền giữa phân tích toán học giải tích (chuỗi Fourier, phương trình vi phân động học, giải tích thống kê Gauss) với sơ đồ khối chức năng và cấu trúc mạch cụ thể (mạch Costas PLL, mạch nén A/$\mu$, bộ tương quan đồng bộ khung dùng thanh ghi dịch).

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung phần 2 của giáo trình tập trung vào các khối kiến thức kỹ thuật sau:

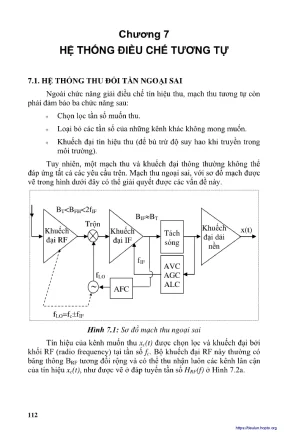

Chương 7: Hệ Thống Điều Chế Tương Tự

  • Máy thu đổi tần ngoại sai (Superheterodyne Receiver): Phân tích ba chức năng cốt lõi: chọn lọc tần số, loại bỏ can nhiễu kênh lân cận và khuếch đại tín hiệu bù suy hao truyền dẫn qua tầng trung tần ($f_{IF}$). Thiết lập quan hệ giữa tần số dao động nội $f_{LO}$, tần số muốn thu $f_c$ và tần số ảnh $f' = f_c \pm 2f_{IF}$. Khảo sát máy thu đổi tần kép với hai tần số trung tần $IF_1$ (điều chỉnh để loại tần số ảnh) và $IF_2$ (tần số thấp, cố định để lọc kênh lân cận). Phân tích mạch hồi tiếp kiểm soát độ lợi tự động (AVC/AGC/ALC) và kiểm soát tần số tự động (AFC).
  • Hệ thống ghép kênh phân chia theo tần số (FDM): Nguyên lý điều chế đơn biên (SSB) các sóng mang con nhằm tối ưu hóa băng thông dải nền. Cấu trúc bộ tách kênh dùng các bộ lọc dải thông (BPF) và thiết lập dải tần bảo vệ (guard band) nhằm hạn chế xuyên kênh. Trích dẫn phả hệ FDM của hệ thống AT&T:
    • Group: 12 kênh thoại, dải tần 60–108 kHz, băng thông 48 kHz.
    • Supergroup: 60 kênh thoại, dải tần 312–552 kHz, băng thông 240 kHz.
    • Mastergroup: 600 kênh thoại, dải tần 654–3084 kHz, băng thông 2,52 MHz.
    • Jumbogroup: 3600 kênh thoại, dải tần 0,5–17,5 MHz, băng thông 17 MHz.
  • Ghép kênh FM lập thể (FM Stereo): Ma trận tạo tín hiệu tổng $x_L(t) + x_R(t)$ (điều chế FM tiêu chuẩn tương thích máy thu mono) và tín hiệu hiệu $x_L(t) - x_R(t)$ (điều chế DSB sóng mang 38 kHz). Chèn tín hiệu pilot 19 kHz để phục vụ tách sóng đồng bộ tại máy thu.
  • Vòng khóa pha (PLL): Mô hình toán học mạch so pha tương tự và số. Thiết lập phương trình vi phân động học: $$\frac{1}{2\pi K}\frac{de(t)}{dt} + \sin e(t) = \frac{\Delta f}{K}$$ với điều kiện đồng bộ $K > |\Delta f|$. Phân tích các ứng dụng kỹ thuật của PLL: mạch lọc tín hiệu pilot, mạch tách sóng đồng bộ Costas PLL cho tín hiệu DSB-SC, mạch dịch/bù tần số, mạch nhân tần số dùng bộ chia $n$ và mạch tổng hợp tần số bước nhảy điều chỉnh quanh tần số chuẩn thạch anh 10 MHz.

Chương 8: Lấy Mẫu Tín Hiệu Và Điều Chế Xung

  • Lý thuyết lấy mẫu: Thiết lập điều kiện Nyquist ($T_s \le 1/(2f_M)$ hoặc $f_s \ge 2f_M$). Phân tích chuỗi Fourier của xung lấy mẫu có độ rộng $\tau$. Khảo sát hiện tượng chồng phổ (aliasing) khi $f_s < 2f_M$ và vai trò của dải bảo vệ $f_s - 2f_M$.
  • Ghép kênh phân chia theo thời gian (TDM): Cơ chế lấy mẫu tuần tự qua bộ tiếp điểm xoay (commutator), tạo luồng điều biên xung (TDM-PAM). Chứng minh điều kiện triệt tiêu nhiễu xuyên kênh trên kênh truyền có băng thông giới hạn $B = N f_M$ dựa trên đáp ứng thời gian hàm $\sin X / X$.
  • Kỹ thuật Lấy mẫu và Giữ (Sample and Hold - S/H): Sử dụng tụ điện lưu giữ mức điện áp; phân tích hiện tượng méo đáp tuyến biên độ suy giảm cực đại $20\log(\pi/2) \approx 3,92\text{ dB}$ và phương pháp lọc sửa dạng bù đáp tuyến.
  • Lượng tử hóa đều: Định nghĩa bước lượng tử $S = (V_{max} - V_{min})/M$. Tính toán công suất tạp âm lượng tử trung bình: $$N_Q = \overline{e^2} = \frac{S^2}{12}$$

Chương 9: Truyền Thông Dải Nền (Thuộc Phần 3: Thông Tin Số)

  • Định dạng xung PAM: Phân tích đặc tính phổ và thành phần DC của các định dạng mã đường truyền: NRZ đơn cực, xung cực (polar), xung lưỡng cực (bipolar / AMI), mã chia pha Manchester và tín hiệu 4 trạng thái (quaternary). Khảo sát cấu trúc mã Gray so với mã tự nhiên trong giảm thiểu lỗi bit.
  • Nhiễu nội ký tự (ISI) và tiêu chuẩn Nyquist: Thiết lập mô hình truyền dẫn dải nền tuyến tính; biểu diễn tiêu chuẩn Nyquist 1 với dạng xung sinc $p(t) = \text{sinc}(t/D)$ cho tốc độ truyền tối đa $r \le 2B$ baud. Đánh giá chất lượng kênh thông qua giản đồ mắt: độ mở mắt, độ nhạy thời gian, khoảng dự trữ nhiễu và hiện tượng rung pha (jitter).
  • Xác suất lỗi bit: Thiết lập mức ngưỡng tối ưu $V_{opt} = A/2$ đối với kênh phân bố tạp âm Gauss $\mathcal{N}(0, \sigma^2)$, suy dẫn công thức $P_e = Q(A/2\sigma)$ cho nhị phân và công thức tổng quát cho tín hiệu M-ary cực: $$P_e = \frac{2(M-1)}{M} Q\left(\frac{A}{2\sigma}\right)$$
  • Kỹ thuật đồng bộ: Đồng bộ bit dùng vòng hở (bộ lọc BPF kết hợp mạch bình phương) và vòng kín PLL (tách điểm không và dao động VCC); đồng bộ khung dùng thanh ghi dịch lưỡng cực $N$ tầng kết hợp từ mã đồng bộ (preamble).

Chương 10: Điều Chế Xung Mã (PCM)

  • Sơ đồ khối hệ thống PCM: Chuỗi biến đổi A/D (lấy mẫu $\rightarrow$ lượng tử hóa $\rightarrow$ mã hóa nhị phân $N$ bit) và chuỗi phục hồi D/A.
  • Tỉ số tín hiệu trên nhiễu lượng tử: Suy dẫn hệ thức định lượng: $$\left(\frac{S_o}{N_Q}\right)_{dB} = 6N\text{ dB}$$ (quy tắc 6 dB trên mỗi bit mã hóa).
  • Lượng tử hóa không đồng đều (Companding): Cơ chế ổn định tỉ số $S_o/N_Q$ khi dải động biến thiên. Phân tích toán học hai quy luật nén chuẩn quốc tế:
    • Luật $\mu$ (Mỹ, Canada, Nhật Bản): $$y = \pm \frac{\ln(1 + \mu |x|)}{\ln(1 + \mu)}, \quad \mu = 255$$
    • Luật $A$ (Châu Âu): $$y = \pm \frac{A |x|}{1 + \ln A} \quad \left(0 \le |x| \le \frac{1}{A}\right); \quad y = \pm \frac{1 + \ln(A |x|)}{1 + \ln A} \quad \left(\frac{1}{A} \le |x| \le 1\right), \quad A = 87,6$$

Kiến thức nền tảng được xây dựng

Giáo trình củng cố ba hệ thống lý thuyết then chốt:

  1. Lý thuyết dịch tần và biến đổi Fourier: Áp dụng xuyên suốt từ phân tích phổ của các thành phần điều chế SSB/DSB, phổ xung lấy mẫu có độ rộng hữu hạn $\tau$, cho đến phổ của dòng xung PAM số.
  2. Lý thuyết hệ thống phản hồi phi tuyến: Thiết lập qua mô hình toán học của vòng khóa pha PLL, phân tích trạng thái bắt đồng bộ tần số và cân bằng sai số pha tĩnh.
  3. Lý thuyết xác suất và quá trình ngẫu nhiên: Áp dụng trong tính toán công suất nhiễu lượng tử均 ($S^2/12$), phân tích hàm mật độ xác suất có điều kiện của tín hiệu thu và tính toán tỉ lệ lỗi bit (BER) qua hàm $Q(x)$.

Kỹ năng phát triển

Thông qua các nội dung kỹ thuật, tài liệu rèn luyện cho người học các kỹ năng chuyên môn:

  • Kỹ năng tính toán thiết kế: Xác định các thông số tần số dao động nội, băng thông tầng RF và IF nhằm triệt tiêu tần số ảnh; tính toán băng thông bảo vệ trong ghép kênh FDM/TDM; tính toán số bit mã hóa $N$ trong hệ thống PCM để đạt chỉ tiêu $S/N_Q$.
  • Kỹ năng phân tích tín hiệu: Đọc và giải đoán giản đồ mắt để định lượng biên độ nhiễu và méo thời gian; tính toán xác suất bắt nhầm từ đồng bộ khung trên kênh truyền có tạp âm.
  • Kỹ năng mô hình hóa: Xây dựng sơ đồ khối chức năng và thiết lập phương trình toán học mô tả mối quan hệ vào - ra của các khối biến đổi tương tự - số.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm diễn dịch kết hợp ánh xạ mạch:

  • Tiếp cận từ mô hình giải tích sang sơ đồ chức năng: Mỗi chủ đề đều khởi đầu bằng các định luật vật lý hoặc biểu thức toán học (ví dụ: chuỗi Fourier của xung lấy mẫu, phương trình vi phân trạng thái của PLL), sau đó cụ thể hóa thành cấu trúc mạch điện (mạch trộn tần, mạch so pha số, ma trận cộng trừ tín hiệu).
  • Phân tích bài tập định lượng: Giáo trình đưa vào các ví dụ tính toán gắn với thông số kỹ thuật thực tế: tính toán dải bảo vệ cho kênh thoại lấy mẫu tại $f_s = 8\text{ kHz}$ ($f_M = 3,4\text{ kHz}$ cho dải bảo vệ $1,2\text{ kHz}$); tính tần số ngõ ra của mạch tổng hợp tần số $(10 + 0,01n)\text{ MHz}$; xác định ngưỡng so sánh tối ưu $V_{opt} = A/2$.
  • Yêu cầu thực hành và mô phỏng: Người học cần kết hợp phân tích lý thuyết với các bài thí nghiệm kiểm chứng trên dao động ký: quan sát dạng sóng chuyển mạch của bộ S/H, đo đạc dải bắt và dải giữ của vòng PLL, quan sát giản đồ mắt trên tín hiệu PAM dải nền để xác định điểm lấy mẫu tối ưu.
  • Phương pháp đánh giá kết quả: Đánh giá năng lực giải quyết bài toán kỹ thuật thông qua:
    • Khả năng thiết lập công thức và tính toán tham số hệ thống (BER, SNR, băng thông Nyquist).
    • Khả năng phân tích lỗi và đề xuất giải pháp xử lý (loại bỏ tần số ảnh, khử nhiễu xuyên kênh, triệt ISI).
  • Hướng dẫn tự học: Sinh viên cần hoàn thành việc tự chứng minh các hệ thức suy dẫn cốt lõi (như công thức tạp âm lượng tử $S^2/12$, phương trình động học PLL) trước khi áp dụng vào tính toán thiết kế mạch.

Điểm nổi bật và tính cập nhật thực tiễn

Nội dung giáo trình thể hiện tính thực tiễn cao thông qua việc tích hợp các tiêu chuẩn viễn thông quốc tế:

  • Chuẩn hóa công nghiệp FDM và PCM: Tài liệu cung cấp chính xác các tham số chuẩn hóa của hệ thống FDM cấp nhóm AT&T (từ Group 12 kênh đến Jumbogroup 3600 kênh). Trong kỹ thuật số hóa, giáo trình đối chiếu chi tiết giữa hai chuẩn companding quốc tế là Luật $\mu$ ($\mu = 255$) và Luật $A$ ($A = 87,6$), phân tích rõ ràng phạm vi địa lý áp dụng của từng chuẩn.
  • Cấu trúc phát sóng thương mại FM Stereo: Mô hình phát thanh FM Stereo được trình bày đầy đủ từ ma trận ma trận tín hiệu tổng/hiệu, bộ tạo dao động pilot 19 kHz, điều chế sóng mang phụ 38 kHz cho đến mạch tách sóng đồng bộ ở đầu thu, phản ánh chính xác cấu trúc phần cứng của máy thu thanh thương mại.
  • Giải pháp giải điều chế đồng bộ không sóng mang: Giáo trình giải quyết bài toán tách sóng tín hiệu DSB-SC bằng mạch Costas PLL, phân tích mạch nhân và tích phân trong vòng khóa pha để khôi phục sóng mang đồng bộ mà không cần truyền kèm tín hiệu pilot.
  • Kỹ thuật xử lý tín hiệu hiện đại: Hệ thống hóa toàn diện các dạng mã đường truyền (NRZ, Polar, Bipolar/AMI, Manchester, M-ary kết hợp mã Gray) và cơ chế đồng bộ khung bằng tương quan phần cứng, đặt nền tảng cho việc nghiên cứu các hệ thống thông tin số băng rộng.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể:

  • Sinh viên bậc đại học: Sinh viên năm thứ 3 hoặc năm thứ 4 chuyên ngành Kỹ thuật Điện tử - Viễn thông, Kỹ thuật Mạng truyền thông, Công nghệ Thông tin, Kỹ thuật Điều khiển và Tự động hóa.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Tín hiệu và Hệ thống: Nắm vững biến đổi Fourier, tích chập, hàm truyền đạt, lọc tín hiệu.
    • Mạch điện tử: Hiểu rõ nguyên lý hoạt động của các tầng khuếch đại, mạch dao động, bộ lọc tích cực và mạch logic số cơ bản.
    • Xác suất và Quá trình ngẫu nhiên: Thành thạo khái niệm biến ngẫu nhiên, hàm phân bố xác suất Gauss, kỳ vọng và phương sai tạp âm.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính khóa cho học phần Hệ thống Viễn thông 2, Cơ sở Kỹ thuật Truyền tin hoặc tham khảo để xây dựng đề cương bài tập lớn, đề thi học phần.
  • Kỹ sư và học viên cao học: Dùng làm tài liệu tra cứu các công thức giải tích về xác suất lỗi bit, tiêu chuẩn Nyquist dải nền và nguyên lý hoạt động của các khối vòng khóa pha, bộ nén giãn PCM.

Câu hỏi thường gặp

1. Giáo trình này phù hợp nhất với những ai?

Tài liệu được biên soạn phục vụ sinh viên kỹ thuật bậc đại học từ năm thứ ba chuyên ngành Điện tử - Viễn thông, học viên cao học ngành Kỹ thuật Viễn thông và các kỹ sư phần cứng truyền thông cần tra cứu các nguyên lý lớp vật lý (Physical Layer).

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học giáo trình này?

Người học cần hoàn thành khối kiến thức về Giải tích toán học (vi tích phân, chuỗi Fourier), Tín hiệu và Hệ thống, Mạch điện tử tương tự/số, cùng các khái niệm cơ bản về Lý thuyết Xác suất và Thống kê.

3. Điểm khác biệt của tài liệu này so với các sách viễn thông đại cương là gì?

Tài liệu không chỉ dừng ở mô tả khái niệm định tính mà tập trung phân tích toán học giải tích chặt chẽ (suy dẫn phương trình động học PLL, tính toán tích phân công suất nhiễu lượng tử $S^2/12$, tính toán hàm sai số bù $Q(x)$) kết hợp với các tham số kỹ thuật thực tế của các chuẩn công nghiệp (AT&T FDM, PCM Luật $\mu$ và Luật $A$).

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học nên tự vẽ lại các sơ đồ khối thu/phát, tự thực hiện các bước chứng minh toán học cho các biểu thức chính (quy luật 6 dB/bit, tiêu chuẩn Nyquist triệt ISI), đồng thời kết hợp sử dụng các phần mềm mô phỏng kỹ thuật như MATLAB/Simulink để kiểm chứng dạng sóng thời gian và phổ tần số.

5. Những tài liệu bổ trợ nào cần được tham khảo kèm theo?

Nên kết hợp tham khảo các giáo trình về Xử lý tín hiệu số (DSP), Mạch xử lý tín hiệu viễn thông, và các tài liệu chuyên sâu về Lý thuyết Thông tin và Mã hóa để hoàn thiện bức tranh toàn diện về hệ thống truyền thông hiện đại.

Kết luận

Giáo Trình Hệ Thống Viễn Thông Phần 2 - Kiến Thức Cần Thiết cung cấp một hệ thống kiến thức hoàn chỉnh về kỹ thuật truyền dẫn tín hiệu từ miền tương tự sang miền số. Giá trị cốt lõi của tài liệu nằm ở tính học thuật chuẩn mực, cấu trúc logic chặt chẽ và sự liên kết chặt chẽ giữa mô hình toán học giải tích với giải pháp mạch phần cứng.

Lộ trình học tập đề xuất:

  1. Nắm vững kỹ thuật xử lý tín hiệu tương tự nâng cao (máy thu ngoại sai, FDM, PLL) tại Chương 7.
  2. Làm chủ nguyên lý rời rạc hóa tín hiệu (lấy mẫu Nyquist, S/H, lượng tử hóa) tại Chương 8.
  3. Nghiên cứu sâu các vấn đề truyền thông dải nền số (mã đường truyền, ISI, giản đồ mắt, xác suất lỗi BER, đồng bộ) tại Chương 9.
  4. Hoàn thiện năng lực thiết kế hệ thống điều chế xung mã (PCM, quy tắc 6 dB/bit, chuẩn companding A/$\mu$) tại Chương 10.

Nội dung tài liệu đóng vai trò nền tảng vững chắc để người học tiếp tục tiếp cận các công nghệ viễn thông tiên tiến như điều chế số đa mức dải thông (QAM, PSK), ghép kênh phân chia theo tần số trực giao (OFDM) và các hệ thống thông tin di động băng rộng.
