Tổng quan về giáo trình

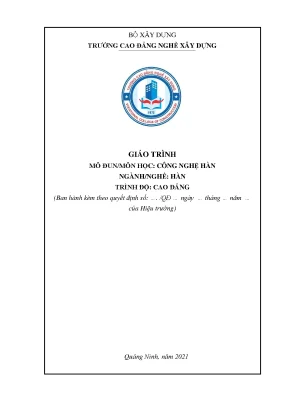

Giáo trình Công nghệ hàn (Mã số môn học: MH 13) là tài liệu giảng dạy chuyên môn nghề thuộc hệ thống môn học/mô đun cơ sở của chương trình đào tạo nghề Hàn ở trình độ Cao đẳng và Trung cấp, do Trường Cao đẳng Nghề Xây dựng (Bộ Xây dựng) ban hành tại Quảng Ninh năm 2021. Môn học được bố trí giảng dạy trong học kỳ 1 của năm thứ nhất, tiếp nối sau các môn học cơ sở nghề. Thời lượng toàn bộ môn học gồm 60 giờ, trong đó có 56 giờ lý thuyết và 4 giờ kiểm tra định kỳ.

Mục tiêu học tập của giáo trình được thiết lập trên ba khía cạnh:

  • Kiến thức: Trang bị cho người học khả năng giải thích đầy đủ các khái niệm cơ bản về hàn, bản chất các quá trình vật lý và luyện kim khi hàn điện nóng chảy; trình bày đặc trưng của từng phương pháp hàn và nguyên lý điều chỉnh hồ quang; tính toán, thiết lập chế độ hàn thích hợp với chiều dày, tính chất vật liệu và dạng liên kết.
  • Kỹ năng: Giúp người học lựa chọn phương pháp hàn phù hợp với từng kiểu liên kết và bề dày vật hàn; nhận biết, phân loại các loại que hàn, thuốc hàn, khí bảo vệ và thiết bị hàn tương ứng.
  • Năng lực tự chủ và trách nhiệm: Hình thành ý thức kỷ luật, an toàn lao động và vệ sinh công nghiệp trong môi trường sản xuất cơ khí.

Cấu trúc giáo trình được xây dựng theo phương pháp tiếp cận từ lý thuyết luyện kim nền tảng đến các quy trình công nghệ hàn cụ thể (hàn tay, hàn tự động dưới lớp thuốc, hàn tiếp xúc, hàn khí, hàn Laser) và kết thúc bằng việc kiểm soát ứng suất, biến dạng cùng các phương pháp kiểm tra liên kết hàn. Điểm đặc thù của giáo trình là sự kết hợp chặt chẽ giữa giải thích hiện tượng vật lý - hóa học với các công thức tính toán thông số chế độ hàn định lượng theo tiêu chuẩn kỹ thuật.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình được phân chia thành 8 chương chuyên đề với tiến trình logic từ nguyên lý cơ bản đến công nghệ chuyên sâu:

  • Chương 1: Khái niệm chung về hàn (12 giờ lý thuyết): Trình bày thực chất, đặc điểm của liên kết hàn (tiết kiệm 10–20% khối lượng kim loại so với bu-lông/đinh tán, tới 50% so với đúc); phân loại phương pháp hàn theo dạng năng lượng (điện, cơ học, hóa học, kết hợp) và trạng thái kim loại (nóng chảy, áp lực); cấu trúc vũng hàn (phần đầu A, phần đuôi B); hình dạng mối hàn giáp mối (tỷ số hệ số ngấu $h/b$ từ 0,8 đến 4, hệ số hình dạng $b/e$ từ 7 đến 10) và mối hàn góc (cạnh K); các quá trình luyện kim (pha xỉ oxit axit/bazơ, khí bảo vệ trơ/hoạt tính, phản ứng khử oxi bằng C, Mn, Si, hợp kim hóa bằng Cr, Mo, W, V, Ti); cấu tạo 6 vùng trong vùng ảnh hưởng nhiệt (HAZ); phương pháp đánh giá tính hàn kim loại.
  • Chương 2: Hàn hồ quang tay (15 giờ lý thuyết, 1 giờ kiểm tra): Phân tích thực chất hàn SMAW; phương pháp gây hồ quang (mổ thẳng, ma sát); hiện tượng thổi lệch hồ quang do từ trường và vật liệu sắt từ; phân loại cực tính nguồn một chiều (DCEN/DCSP nối thuận, DCEP/DCRP nối nghịch); cấu tạo que hàn theo tiêu chuẩn TCVN 3734-89 và phân loại theo hệ vỏ thuốc (Axit - A, Bazơ - B, Hữu cơ - O/C, Rutin - R); yêu cầu đường đặc tính ngoài dốc (dòng không đổi - CC) của máy hàn; công thức tính dòng hàn $I_h = (35 \div 50)d$; kỹ thuật 3 chuyển động que hàn và thao tác tại các vị trí không gian (hàn bằng, hàn đứng leo/tụt, hàn ngang, hàn trần); các giải pháp nâng cao năng suất (bó que hàn, hồ quang ba pha, que hàn đường kính lớn $d > 6\text{ mm}$, que hàn hệ số đắp cao).
  • Chương 3: Hàn hồ quang dưới lớp thuốc và trong môi trường khí bảo vệ (11 giờ lý thuyết, 1 giờ kiểm tra): Nguyên lý hàn hồ quang chìm (SAW); tiêu chuẩn dây hàn ($C \le 0,12%$, đường kính $1,6 - 6\text{ mm}$ cho tự động, $0,8 - 2\text{ mm}$ cho bán tự động); cấu tạo xe hàn tự động; chế độ hàn (dòng điện, điện áp, tốc độ cấp dây, chiều dài phần nhô); kỹ thuật dùng đệm lót (thép, thuốc, đồng, gốm) và khóa chân.
  • Chương 4: Hàn điện tiếp xúc (4 giờ lý thuyết): Bản chất và thiết bị của các phương pháp hàn áp lực gồm hàn tiếp xúc giáp mối, hàn tiếp xúc điểm và hàn tiếp xúc đường.
  • Chương 5: Hàn khí (3 giờ lý thuyết, 1 giờ kiểm tra): Thực chất, ứng dụng, thiết bị và công nghệ hàn bằng ngọn lửa khí cháy.
  • Chương 6: Hàn Laser (4 giờ lý thuyết): Nguyên lý sử dụng nguồn năng lượng chùm tia Laser, thiết bị và công nghệ hàn nóng chảy Laser.
  • Chương 7: Ứng suất và biến dạng (4 giờ lý thuyết): Cơ chế phát sinh ứng suất dư do nung nóng cục bộ không đều; các biện pháp giảm biến dạng như hàn phân đoạn nghịch (đoạn 150–250 mm cho mối hàn $L > 1000\text{ mm}$), hàn đối xứng, hàn phân đoạn bậc thang hoặc hạ dốc.
  • Chương 8: Khuyết tật hàn và các phương pháp kiểm tra (3 giờ lý thuyết, 1 giờ kiểm tra): Nhận diện các dạng khuyết tật (rỗ khí, ngậm xỉ, nứt nóng, nứt nguội, cháy chân) và các phương pháp kiểm tra chất lượng liên kết hàn.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết kim loại học và luyện kim mối hàn thông qua các nội dung:

  • Lý thuyết luyện kim vũng hàn: Tương tác 3 pha Khí – Kim loại – Xỉ; các phản ứng khử oxi tạo xỉ silicat không tan ($FeO + SiO_2 = FeO \cdot SiO_2$, $2FeO + SiO_2 = 2FeO \cdot SiO_2$) hoặc khử bằng kim loại hoạt tính ($FeO + Mn = Fe + MnO$, $2FeO + Si = 2Fe + SiO_2$, $FeO + C = Fe + CO$).
  • Mô hình chuyển biến tổ chức vùng ảnh hưởng nhiệt (HAZ): Phân tích chi tiết 6 phân vùng trên liên kết hàn giáp mối thép carbon thấp gồm:
    1. Viền chảy (trạng thái rắn - lỏng xen kẽ);
    2. Vùng quá nhiệt ($1100^\circ\text{C}$ đến nhiệt độ nóng chảy, hạt tinh thể thô to, dễ nứt);
    3. Vùng thường hóa ($900 - 1100^\circ\text{C}$, tổ chức hạt ferit mịn và peclit, cơ tính cao);
    4. Vùng kết tinh lại không hoàn toàn ($720 - 900^\circ\text{C}$, gồm ferit thô và austenit nhỏ);
    5. Vùng kết tinh lại/hóa già ($500 - 700^\circ\text{C}$);
    6. Vùng giòn xanh ($100 - 500^\circ\text{C}$, tồn tại ứng suất dư).
  • Hệ thống công thức định lượng tính hàn của thép:
    • Hàm lượng carbon tương đương: $$CE = C + \frac{Mn}{6} + \frac{Cr + Mo + V}{5} + \frac{Ni + Cu}{15}$$
    • Thông số đánh giá nứt nóng: $$H_{cs} = \frac{C \left( P + S + \frac{Si}{25} + \frac{Ni}{100} \right)}{3Mn + Cr + Mo + V} \times 10^2 \quad (\text{nguy cơ nứt khi } H_{cs} \ge 4)$$
    • Thông số đánh giá nứt nguội: $$P_L = P_{CM} + \frac{\delta}{600} + \frac{H}{60} \quad (\text{nguy cơ nứt khi } P_L > 0,286)$$
    • Nhiệt độ nung nóng sơ bộ: $$T_p = 350\sqrt{CE - 0,25} ; (^\circ\text{C})$$

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật: Xác định cường độ dòng điện $I_h$ theo đường kính que hàn $d$, tính toán lượng nhiệt nung nóng sơ bộ $T_p$, lựa chọn tỷ số kích thước mối hàn giáp mối ($h/b$, $b/e$) và mối hàn góc (cạnh K).
  • Kỹ năng công nghệ và thao tác: Lựa chọn hệ vỏ thuốc que hàn (A, B, O/C, R) theo yêu cầu kỹ thuật kết cấu; điều chỉnh cực tính nguồn hàn DC (nối thuận DCEN để giảm ngấu hàn vật mỏng, nối nghịch DCEP để tăng độ ngấu); phối hợp 3 chuyển động cơ bản của que hàn; kiểm soát góc nghiêng que hàn tại các vị trí hàn bằng, đứng, ngang, trần.
  • Kỹ năng kiểm soát sai hỏng: Nhận diện nguyên nhân và thiết lập quy trình ngăn ngừa nứt nóng (kiểm soát hàm lượng S, P), nứt nguội (giảm hydro khuếch tán bằng cách sấy que hàn), giảm rỗ khí và làm sạch xỉ giữa các lượt hàn nhiều lớp.

Phương pháp giảng dạy và học tập

  • Cách tiếp cận sư phạm (Pedagogical approach): Giáo trình áp dụng mô hình giảng dạy lý thuyết chuyên môn gắn liền với thông số công nghệ sản xuất. Cấu trúc 60 giờ được thiết kế tập trung vào việc giải thích bản chất vật lý của hồ quang, cơ chế biến đổi luyện kim và nguyên lý vận hành thiết bị trước khi đi vào kỹ thuật thực hiện liên kết hàn.
  • Bài tập và tình huống kỹ thuật (Case studies): Cung cấp các tình huống tính toán thông số chế độ hàn dựa trên chiều dày vật liệu cơ bản; bài toán xử lý hiện tượng thổi lệch hồ quang bằng cách bố trí lại vị trí tiếp mass hoặc đặt vật liệu sắt từ phụ trợ; tính toán hàm lượng carbon tương đương $CE$ để xác định điều kiện nung sơ bộ cho các mác thép hợp kim.
  • Rèn luyện kỹ năng công nghệ (Practical exercises): Yêu cầu học viên phân tích sơ đồ chuyển động que hàn (kéo thẳng, ziczac, xoắn ốc); thiết lập thứ tự phân bố các lớp hàn nhiều lượt trên mối hàn giáp mối và mối hàn góc để hạn chế biến dạng góc và biến dạng dọc.
  • Phương thức kiểm tra và đánh giá (Assessment methods): Kiểm tra định kỳ 4 lần (mỗi lần 1 giờ) được tích hợp trực tiếp vào chương trình tại các mốc: Chương 2 (Hàn hồ quang tay), Chương 3 (Hàn dưới lớp thuốc/khí bảo vệ), Chương 5 (Hàn khí) và Chương 8 (Khuyết tật hàn và phương pháp kiểm tra). Cuối mỗi chương đều có hệ thống câu hỏi ôn tập yêu cầu tái hiện kiến thức định tính, giải thích phản ứng hóa học và vẽ sơ đồ nguyên lý.
  • Hướng dẫn tự học (Self-study guidelines): Học viên sử dụng bảng tra cứu chế độ hàn (Bảng 2-13, Bảng 3-1) để tự thiết lập thông số hàn cho các mẫu chi tiết cho trước, nghiên cứu tài liệu kỹ thuật của máy hàn nguồn dòng (CC), và đối chiếu các dạng khuyết tật với nguyên nhân công nghệ tương ứng.

Điểm nổi bật và cập nhật

  • Hệ thống phân loại quy chuẩn và khoa học: Giáo trình phân định rõ các nhóm phương pháp hàn theo nguồn năng lượng (điện, cơ, hóa, kết hợp) và trạng thái kim loại tại thời điểm hàn (nóng chảy, áp lực), giúp người học nắm bắt tổng thể bức tranh công nghệ hàn hiện đại.
  • Tích hợp các phương pháp hàn cơ khí hóa và công nghệ cao: Bên cạnh hàn hồ quang tay truyền thống, tài liệu cập nhật quy trình công nghệ hàn tự động dưới lớp thuốc (SAW) với xe hàn tự hành, hàn điện tiếp xúc (điểm, đường, giáp mối) và công nghệ hàn chùm tia Laser (Chương 6).
  • Chuẩn hóa theo tiêu chuẩn kỹ thuật: Nội dung giáo trình trích dẫn và tuân thủ các quy chuẩn kỹ thuật như Tiêu chuẩn que hàn Việt Nam TCVN 3734-89 và các tiêu chuẩn kiểm tra vị trí hàn của Hiệp hội Hàn Hoa Kỳ (AWS) đối với liên kết tấm và ống.
  • Gắn liền với các ứng dụng công nghiệp nặng: Cung cấp giải pháp công nghệ chế tạo các kết cấu kích thước lớn, dầm thép khẩu độ cao, ống dẫn đường kính lớn, bồn bể áp lực và vỏ tàu thủy thông qua các kỹ thuật hàn đệm lót (thép, đồng, gốm, thuốc), kỹ thuật khóa chân và phương pháp hàn phân đoạn nghịch chống biến dạng dư.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Dành cho học sinh, sinh viên học kỳ 1 năm thứ nhất đang theo học hệ Cao đẳng và Trung cấp nghề Hàn hoặc ngành Công nghệ Kỹ thuật Cơ khí, Cơ khí Chế tạo máy.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học cơ sở nghề như Vật liệu học, Cơ kỹ thuật, Dung sai - Đo lường và Vẽ kỹ thuật cơ khí để có khả năng đọc bản vẽ mối hàn và hiểu tính chất nhiệt luyện của kim loại.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn cho môn học MH 13 (60 giờ), làm căn cứ xây dựng giáo án bài giảng lý thuyết (56 giờ), thiết kế đề kiểm tra định kỳ (4 bài kiểm tra 1 giờ) và hướng dẫn bài tập công nghệ.
  • Kỹ thuật viên và cán bộ kỹ thuật: Tài liệu đóng vai trò cẩm nang tham khảo cho công nhân kỹ thuật hàn, kỹ thuật viên giám sát chất lượng hàn (QA/QC), cán bộ quản lý sản xuất tại các xưởng gia công kết cấu thép, nhà máy đóng tàu và lắp máy công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?
Giáo trình được biên soạn chuẩn hóa cho chương trình đào tạo nghề Hàn ở trình độ Cao đẳng và Trung cấp, đồng thời phù hợp làm tài liệu bồi dưỡng cho công nhân kỹ thuật và các khóa đào tạo ngắn hạn nâng cao tay nghề.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học môn này?
Người học cần có kiến thức cơ bản về tính chất cơ lý hóa của kim loại, sắt thép, hiện tượng dẫn điện, dòng điện xoay chiều/một chiều, kỹ năng đọc bản vẽ kỹ thuật cơ khí và các quy tắc an toàn lao động cơ bản.

3. Điểm khác biệt của giáo trình này so với tài liệu hàn thông thường là gì?
Giáo trình không chỉ hướng dẫn thao tác cơ bản mà đi sâu vào bản chất luyện kim vũng hàn (phản ứng khử oxi, tạo xỉ), tổ chức 6 vùng biến đổi nhiệt (HAZ) và cung cấp hệ thống công thức định lượng đánh giá tính hàn ($CE, H_{cs}, P_L, T_p$) cùng các tiêu chuẩn kỹ thuật TCVN và AWS.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?
Học viên nên học tuần tự theo 8 chương, kết hợp việc học lý thuyết với vẽ lại sơ đồ vũng hàn, tính toán chế độ hàn ($I_h, d, T_p$) theo các công thức cho trước, và trả lời toàn bộ hệ thống câu hỏi ôn tập cuối mỗi chương.

5. Giáo trình có tài liệu thực hành bổ trợ đi kèm không?
Giáo trình MH 13 bao gồm 56 giờ lý thuyết và 4 giờ kiểm tra. Phần thực hành kỹ năng tay nghề được bố trí trong các mô đun thực hành nghề hàn xưởng (hàn SMAW, SAW, hàn khí, hàn tiếp xúc) thuộc chương trình đào tạo nghề Hàn.

Kết luận

Giáo trình môn học Công nghệ hàn (MH 13) của Trường Cao đẳng Nghề Xây dựng là tài liệu giảng dạy chuyên môn mang tính hệ thống, chuẩn hóa toàn diện từ cơ sở lý thuyết luyện kim hàn, các phương pháp tính toán công nghệ định lượng đến quy trình vận hành thiết bị hàn tay, hàn tự động và kiểm tra liên kết hàn.

Lộ trình học tập đề xuất cho người học là nghiên cứu tuần tự từ bản chất luyện kim và tính hàn (Chương 1), thành thạo tính toán công nghệ hàn hồ quang tay SMAW (Chương 2), mở rộng sang các công nghệ hàn tự động và công nghệ cao SAW, tiếp xúc, Laser (Chương 3–6), trước khi hoàn thiện năng lực kiểm soát ứng suất, biến dạng và phát hiện khuyết tật mối hàn (Chương 7–8).

Để mở rộng kiến thức, học viên nên kết hợp tham khảo hệ thống tiêu chuẩn TCVN 3734-89, tiêu chuẩn AWS, các sổ tay hướng dẫn lựa chọn vật liệu hàn và tài liệu vận hành thiết bị thực tế tại xưởng sản xuất.
