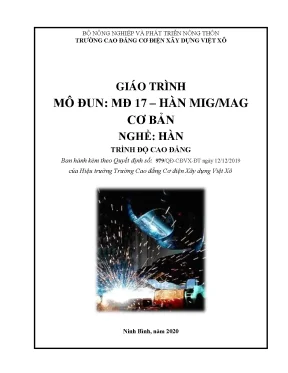

BỘ NÔNG NGHIỆP VÀ PHÁT TRIỂN NÔNG THÔN TRƯỜNG CAO ĐẲNG CƠ ĐIỆN XÂY DỰNG VIỆT XÔ GIÁO TRÌNH MÔ ĐUN: MĐ 17 – HÀN MIG/MAG CƠ BẢN NGHỀ: HÀN TRÌNH ĐỘ CAO ĐẲNG Ban hành kèm theo Quyết định số: 979/QĐ-CĐVX-ĐT ngày 12/12/2019 của Hiệu trường Trường Cao đẳng Cơ điện Xây dựng Việt Xô Ninh Bình, năm 2020 1 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. LỜI GIỚI THIỆU Nhu cầu công nghiệp hoá hiện đại hoá dạy nghề đã có những bước tiến lớn để thực hiện nhiệm vụ đào tạo nguồn nhân lực kỹ thuật chất lượng cao đáp ứng nhu cầu xã hội. Cùng với sự phát triển của khoa học công nghệ trên thế giới, lĩnh vực cơ khí chế tạo nói chung và ngành Hàn ở Việt Nam nói riêng có những bước phát triển đáng kể. Mô đun 17: Hàn MIG/MAG cơ bản là mô đun đào tạo nghề được biên soạn theo hình thức tích hợp lý thuyết và thực hành. Đây là mô đun đầu tiên giúp sinh viên – học sinh làm quen với phương pháp hàn có năng suất cao, chất lượng tốt do kim loại mối hàn được hình thành bằng cách cấp dây kim loại phụ một cách tự động và được bảo vệ bằng khí. Mặc dù có rất nhiều cố gắng, nhưng không tránh khỏi những thiếu sót, rất mong nhận được sự đóng góp ý kiến của độc giả để giáo trình được hoàn thiện hơn. Xin chân thành cảm ơn! Ninh Bình, ngày tháng năm 2020 Tác giả Vũ Thị Thanh Ga 2 3 MỤC LỤC 1. Nội dung tổng quát và phân bổ thời gian: . Nội dung chi tiết:. 9 BÀI 1: NHỮNG KIẾN THỨC CƠ BẢN KHI HÀN MIG/MAG . Thực chất, đặc điểm và phạm vi ứng dụng của phương pháp hàn MIG, MAG. Vật liệu hàn MIG, MAG . Thiết bị dụng cụ hàn MIG/MAG . Chế độ hàn MIG/MAG: . Ảnh hưởng của các thông số chế độ hàn đến tính ổn định của hồ quang và tạo hình mối hàn. Các dạng chuyển dịch kim loại điện cực trong hàn MIG, MAG . Các khuyết tật trong hàn MIG, MAG. 52 BÀI 2: VẬN HÀNH MÁY HÀN MIG/MAG . Lắp đặt, vận hành máy hàn MIG/MAG . Gây hồ quang và chuyển động mỏ hàn . 75 BÀI 3: HÀN GIÁP MỐI KHÔNG VÁT MÉP Ở VỊ TRÍ BẰNG (1G) . Đặc điểm khi hàn giáp mối không vát mép ở vị trí bằng . Kỹ thuật hàn. Bài tập áp dụng . 84 BÀI 4: HÀN GÓC KHÔNG VÁT MÉP Ở VỊ TRÍ NGANG (2F) . Đặc điểm khi hàn góc không vát mép ở vị trí ngang . Kỹ thuật hàn. Bài tập ứng dụng. 91 BÀI 5: HÀN GÓC KHÔNG VÁT MÉP Ở VỊ TRÍ ĐỨNG (3F) . Đặc điểm khi hàn góc không vát mép ở vị trí đứng . Kỹ thuật hàn. Bài tập áp dụng . 97 BÀI 6: HÀN GIÁP MỐI KHÔNG VÁT MÉP Ở VỊ TRÍ ĐỨNG (3G) . Đặc điểm khi hàn giáp mối không vát mép ở vị trí đứng . Kỹ thuật hàn. Bài tập ứng dụng. 103 4 GIÁO TRÌNH MÔ ĐUN 17 Tên mô đun: Hàn MIG/MAG cơ bản Mã mô đun: MĐ17 Thời gian thực hiện mô đun: 90 giờ (Lý thuyết: 16 giờ, Thực hành: 67 giờ, kiểm tra: 07 giờ) I. Vị trí, tính chất của mô đun: - Vị trí: Mô đun này được bố trí sau khi học xong hoặc học song song với các môn học MH08 - MH13 và MĐ14 – MĐ16. - Tính chất của môđun: Là mô đun chuyên môn II. Mục tiêu mô đun: - Kiến thức: + Trình bày đúng cấu tạo, nguyên lý làm việc của thiết bị hàn MIG/ MAG; + Giải thích đầy đủ được thực chất, đặc điểm và công dụng của phương pháp hàn MIG/MAG; + Nêu được các ký hiệu, thành phần hóa học và biết ứng dụng các loại vật liệu dùng trong công nghệ hàn MIG/MAG; - Kỹ năng: + Vận hành, sử dụng thành thạo thiết bị, dụng cụ hàn MIG/MAG; + Chọn được chế độ hàn phù hợp với chiều dày, tính chất của vật liệu, kiểu liên kết và vị trí hàn; + Hàn được các mối hàn cơ bản 1G, 2F, 3F, 3G không vát mép đảm bảo yêu cầu kỹ thuật; - Năng lực tự chủ và trách nhiệm: + Cẩn thận, tỉ mỷ, chính xác, có khả năng làm việc độc lập và theo nhóm tốt; + Thực hiện tốt công tác an toàn và vệ sinh công nghiệp. Nội dung mô đun: 1. Nội dung tổng quát và phân bổ thời gian: Thời gian Số Tên các bài trong mô đun Tổng Lý Thực Kiểm TT số thuyết hành tra Bài 1: Những kiến thức cơ bản khi hàn 1 12 11 0 1 MIG/MAG. Thực chất, đặc điểm và phạm vi ứng 1 dụng của phương pháp hàn MIG/ MAG. Vật liệu hàn MIG/MAG. Thiết bị dụng cụ hàn MIG/MAG. Chế độ hàn MIG/MAG. Ảnh hưởng của các thông số chế độ 2 hàn 6. Các dạng chuyển dịch kim loại điện 1 cực trong hàn MIG/MAG. Các khuyết tật của mối hàn. Kiểm tra 1 2 Bài: 2 Vận hành máy hàn MIG/MAG 4 1 3 0 1. Lắp đặt, vận hành máy hàn 0,5 1 MIG/MAG 2. Gây hồ quang và chuyển động mỏ hàn 0,5 2 Bài 3: Hàn giáp mối không vát mép ở vị 3 16 1 13 2 trí bằng (1G). Đặc điểm khi hàn giáp mối không 0,5 vát mép ở vị trí bằng 6 Thời gian Số Tên các bài trong mô đun Tổng Lý Thực Kiểm TT số thuyết hành tra 2. Kỹ thuật hàn 3. Bài tập áp dụng 3.1 Trình tự thực hiện 0,5 13 3. Kiểm tra 2 Bài 4: Hàn góc không vát mép ở vị trí 4 16 1 13 2 ngang (2F). Đặc điểm khi hàn góc không vát mép ở vị trí ngang 0,5 2. Kỹ thuật hàn 3. Bài tập áp dụng 3.1 Trình tự thực hiện 0,5 13 3. Kiểm tra 2 Bài 5: Hàn góc không vát mép ở vị trí 5 20 1 19 0 đứng (3F). Đặc điểm khi hàn góc không vát mép ở vị trí đứng 0,5 2. Kỹ thuật hàn 3. Bài tập áp dụng 3.1 Trình tự thực hiện 0,5 27 3.2 Thực hành Bài 6: Hàn giáp mối không vát mép ở vị 6 22 1 19 2 trí đứng (3G) 1. Đặc điểm khi hàn giáp mối không vát mép ở vị trí đứng 0,5 2. Kỹ thuật hàn 7 Thời gian Số Tên các bài trong mô đun Tổng Lý Thực Kiểm TT số thuyết hành tra 3. Bài tập áp dụng 3.1 Trình tự thực hiện 0,5 19 3. Kiểm tra 2 Cộng 90 16 67 07 8 2. Nội dung chi tiết: BÀI 1: NHỮNG KIẾN THỨC CƠ BẢN KHI HÀN MIG/MAG Mã bài: MĐ17.1 Giới thiệu Những kiến thức cơ bản khi hàn MIG/MAG cung cấp cho học sinh/sinh viên những kiến thức mới về hàn nóng chảy khác biệt với các kiến thức khi hàn que hàn thuốc bọc đã học. Ở bài này chủ yếu học sinh/sinh viên tìm hiểu các kiến thức lý thuyết về bản chất của phương pháp hàn MIG/MAG, thiết bị dụng cụ, vật liệu hàn của phương pháp hàn này. Mục tiêu: - Giải thích đúng thực chất, đặc điểm, phạm vi ứng dụng của phương pháp hàn MIG/MAG; - Trình bày đầy đủ các loại khí bảo vệ, các loại dây hàn trong hàn MIG/MAG; - Liệt kê các loại thiết bị dụng cụ dùng trong công nghệ hàn MIG/MAG; - Trình bày được các thông số của chế độ hàn và ảnh hưởng của chúng tới sự ổn định của hồ quang và tạo hình mối hàn; - Nêu được các dạng chuyển dịch kim loại của điện cực và ứng dụng của nó. - Nhận biết các khuyết tật trong mối hàn khi hàn MIG/MAG; - Thực hiện đúng tư thế thao tác hàn: ngồi đúng tư thế, cầm mỏ hàn, dao động mỏ hàn và công tác an toàn lao động và vệ sinh phân xưởng; - Rèn luyện tính cẩn thận, tỉ mỷ, chính xác trong công việc. Nội dung chính: 1. Thực chất, đặc điểm và phạm vi ứng dụng của phương pháp hàn MIG, MAG. Thực chất: 9 Hình 1. Nguyên lý quá trình hàn MIG/MAG - Hàn MIG/MAG là quá trình hàn hồ quang điện cực nóng chảy trong môi trường khí bảo vệ. Trong đó nguồn nhiệt hàn được cung cấp bởi hồ quang tạo ra giữa điện cực (dây hàn) nóng chảy và vật hàn. Khi hàn kim loại nóng chảy và bể hàn được bảo vệ khỏi sự tác dụng của oxi và nitơ từ môi trường xung quanh bởi một loại khí hoặc hỗn hợp khí. Phương pháp này có tên tiếng Anh là GMAW, được viết tắt từ các chữ cái đầu của các chữ: (Gas Metal Arc Welding). - Dây hàn được cấp qua cơ cấu cấp dây tự động, còn dịch chuyển hồ quang theo dọc mối hàn và dao động ngang nếu được thao tác bằng tay thì gọi là hàn bán tự động trong môi trường khí bảo vệ, nếu cả hai khâu ra dây hàn và di chuyển theo dọc trục mối hàn được tự động thì được gọi là hàn tự động trong môi trường khí bảo vệ. - Khí bảo vệ có thể là khí trơ: Argon (Ar), Heli (He) hoặc hỗn hợp Ar + He không tác dụng với kim loại lỏng trong khi hàn hoặc là các loại khí hoạt tính như khí Cabonic (CO2); hỗn hợp khí (CO2 + O2; Ar + CO2; Ar + CO2 + O2; Ar + O2), có tác dụng bảo vệ bể hàn khỏi các tác động xấu của ôxi, nitơ, hiđrô ở môi trường. Tuỳ theo loại khí hoặc hỗn hợp khí được sử dụng để bảo vệ trong hàn, người ta phân phương pháp hàn thành các phương pháp hàn GMAW ra thành hai phương pháp sau: 10 + Hàn MIG (Metal Inert Gas) sử dụng khí bảo vệ là khí trơ Argon, Hêli hoặc hỗn hợp argon + hêli. Phương pháp này thông thường dùng để hàn các vật liệu có tính ôxi hóa cao như: thép không gỉ, nhôm và hợp kim nhôm, đồng và hợp kim Hình 1. Khí bảo vệ Argon đồng. + Hàn MAG (Metal Active Gas) sử dụng khí bảo v ệ là khí hoạt tính (CO2; CO2 + O2; CO2 + Ar; CO2 + Ar + O2; Ar + O2), phương pháp này thường dùng để hàn thép carbon thấp, trung bình và thép hợp kim thấp. Khí bảo vệ CO2 Lưu ý: Khi hàn với khí bảo vệ có thành phần 100% CO2 thì phương pháp này còn được gọi là “hàn CO2”. Đặc điểm Ưu điểm: Tất cả các quá trình hàn có ưu và nhược điểm của nó. Những ưu điểm của MIG/ MAG là các ví dụ như sau: - Dễ quan sát quá trình hàn. - Nguồn nhiệt tập trung, hiệu suất sử dụng nhiệt lớn, tốc độ hàn lớn nên vùng ảnh hưởng nhiệt bé, sảm phẩm ít cong vênh và chất lượng mối hàn cao.
Giáo trình hàn MIG/MAG cơ bản - Mô đun 17 tại Trường Cao đẳng Cơ điện Xây dựng Việt Xô
Giáo trình hàn migmag cơ bản phần 1 cung cấp kiến thức thiết yếu cho sinh viên nghề hàn cao đẳng tại trường cao đẳng cơ điện xây dựng Việt Xô.
