THÔNG TIN THƯ MỤC VÀ TỔNG QUAN HỌC THUẬT

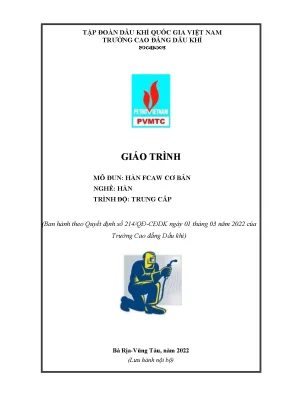

  • Tên giáo trình: Giáo trình Mô đun: Hàn FCAW cơ bản
  • Mã số mô đun: MECW53167
  • Trình độ đào tạo: Trung cấp / Cao đẳng nghề Hàn
  • Cơ quan ban hành: Trường Cao đẳng Dầu khí – Tập đoàn Dầu khí Quốc gia Việt Nam (Ban hành theo Quyết định số 214/QĐ-CĐDK ngày 01 tháng 03 năm 2022)
  • Ban biên soạn: ThS. An Đình Quân (Chủ biên), ThS. Trần Nam An, ThS. Nguyễn Công Khai
  • Thời lượng đào tạo: 75 giờ (Lý thuyết: 14 giờ; Thực hành, thí nghiệm, thảo luận, bài tập: 58 giờ; Kiểm tra: 3 giờ) – 3 tín chỉ
  • Địa điểm lưu hành: Lưu hành nội bộ, Bà Rịa – Vũng Tàu, năm 2022

Tổng quan về giáo trình (250-300 từ)

Giáo trình mô đun Hàn FCAW cơ bản (mã số mô đun: MECW53167) là tài liệu giảng dạy chuyên ngành bắt buộc trong Chương trình đào tạo nghề Hàn trình độ Trung cấp và Cao đẳng tại Trường Cao đẳng Dầu khí, được ban hành theo Quyết định số 214/QĐ-CĐDK ngày 01/03/2022. Về vị trí trong chương trình đào tạo, mô đun được bố trí sau khi người học đã hoàn thành các môn học chung bắt buộc và khối kiến thức cơ sở/chuyên môn tiền đề (từ mã MECW52162 đến MECW52166, bao gồm Chế tạo phôi hàn, Gá lắp kết cấu hàn, Hàn hồ quang tay cơ bản/nâng cao, Hàn MIG/MAG cơ bản).

Mục tiêu đào tạo của giáo trình hướng tới 3 chuẩn đầu ra:

  1. Kiến thức (A1): Trình bày nguyên lý làm việc của thiết bị hàn hồ quang dây lõi thuốc (Flux-Cored Arc Welding - FCAW), phân tích đặc điểm công nghệ, nhận biết vật liệu hàn (dây hàn, khí bảo vệ) và lựa chọn chế độ hàn tương ứng với chiều dày, cơ tính vật liệu.
  2. Kỹ năng (B1): Vận hành đồng bộ thiết bị hàn FCAW; thực hiện các đường hàn giáp mối và hàn liên kết góc trên thép các-bon thấp ở vị trí hàn bằng (1G), hàn góc ngang (2F), hàn góc đứng (3F) bảo đảm yêu cầu kỹ thuật; kiểm tra và phát hiện khuyết tật mối hàn.
  3. Năng lực tự chủ và trách nhiệm (C1): Tuân thủ quy định an toàn lao động, vệ sinh phân xưởng; rèn luyện tác phong công nghiệp chính xác, cẩn thận.

Cấu trúc giáo trình gồm 5 bài học được tổ chức theo tiến trình từ cơ sở lý thuyết, vận hành thiết bị đến quy trình thực hành công nghệ. Điểm đặc thù của tài liệu là nội dung được xây dựng bám sát thực tiễn công nghệ dầu khí và chế tạo cơ khí nặng, định hướng chuẩn kỹ năng đáp ứng yêu cầu của các tổ chức kiểm định quốc tế như AWS, IIW, ASME, DNV, BV.

Nội dung kiến thức cốt lõi (500-600 từ)

                       CẤU TRÚC KHỐI KIẾN THỨC MÔ ĐUN MECW53167
[KIẾN THỨC NỀN TẢNG]             [VẬN HÀNH THIẾT BỊ]                  [KỸ THUẬT THỰC HÀNH]
- Nguyên lý FCAW (Khí / Tự BV)   - Nguồn CV (400-500A, 100% duty)     - Bài 3: Giáp mối 1G (3 lớp)
- Phân loại thuốc lõi & dây hàn   - Bộ cấp dây rãnh khía + teflon      - Bài 4: Liên kết góc ngang 2F
- Khí bảo vệ (CO2, Ar, He)       - Chế độ 2T / 4T                     - Bài 5: Liên kết góc đứng 3F
- Khuyết tật & An toàn phân xưởng - Góc nghiêng & Tầm với điện cực     - Đo kiểm ngoại dạng & Sửa chữa

Các chương/chủ đề chính

  • Bài 1: Những kiến thức cơ bản khi hàn FCAW (12 giờ): Trình bày nguyên lý hàn hồ quang dây lõi trợ dung FCAW (phát triển từ quy trình MAG/CO2). Phân loại hai nhóm công nghệ chính: FCAW sử dụng khí bảo vệ (gas-shielded) và FCAW sử dụng dây tự bảo vệ (self-shielded). Phân tích cấu tạo dây hàn (vỏ thép các-bon, lõi chứa chất tạo khí, tạo xỉ, khử oxy, hợp kim hóa; hệ xỉ rutile, basic, metal core; phân loại mã tiêu chuẩn AWS từ T-1 đến T-GS, dây E71T-1). Đặc tính các loại khí bảo vệ: CO2 (độ tinh khiết $\ge 99,5%$, độ ẩm $\le 0,18\text{ g/m}^3$), Argon, Helium, hỗn hợp $75%\text{ Ar} + 25%\text{ CO}_2$. Hệ thống khuyết tật hàn (nứt nóng, nứt nguội, nứt tế vi, nứt thô đại, rỗ khí, lẫn xỉ, không ngấu, quá nhiệt, bắn tóe) cùng biện pháp an toàn và bảo hộ lao động.
  • Bài 2: Vận hành máy hàn FCAW (3 giờ): Cấu tạo và nguyên lý nguồn điện hàn đặc tính điện áp không đổi (CV - Constant Voltage), dải dòng $400\text{--}500\text{ A}$ chu kỳ tải 100%; bộ cấp dây tốc độ hằng dùng bánh xe có khía rãnh ngang và ống dẫn gain teflon; mỏ hàn làm mát bằng khí hoặc nước ($>250\text{ A}$); van giảm áp tích hợp lưu kế phao. Thiết lập chu kỳ hàn 2T/4T; kiểm soát tầm với điện cực (phần nhô dây hàn từ $5\text{--}25\text{ mm}$ theo cỡ dây); góc nghiêng mỏ hàn (travel angle TA, work angle WA); 4 phương pháp dao động mỏ hàn (đường thẳng, răng cưa, bán nguyệt, hình tròn/tròn lệch) và kỹ thuật gây/kết thúc hồ quang.
  • Bài 3: Hàn giáp mối thép các bon thấp – Vị trí hàn (1G) (20 giờ): Quy trình gia công phôi thép các-bon thấp ($250 \times 100 \times 10\text{ mm}$), vát mép $30^\circ$, mép cùn $2\text{--}2,5\text{ mm}$, khe hở đáy $3\text{ mm}$, đính phôi tạo biến dạng ngược $3^\circ$. Kỹ thuật hàn 3 lớp bằng dây E71T-1 $\varnothing 1,2\text{ mm}$: lớp lót ($100\text{--}120\text{ A}$, lưu lượng khí $12\text{ l/phút}$, duy trì lỗ thâm nhập hồ quang), lớp đầy ($150\text{--}350\text{ A}$), lớp phủ và kiểm tra kích thước bằng dưỡng đo mối hàn.
  • Bài 4: Hàn liên kết góc thép các bon thấp – Vị trí hàn (2F) (20 giờ): Quy trình gá đính liên kết chữ T, thiết lập góc mỏ hàn ($\text{WA} = 40^\circ\text{--}50^\circ$), chế độ hàn góc nằm ngang, kỹ thuật dao động mỏ hàn và kiểm tra, sửa chữa khuyết tật.
  • Bài 5: Hàn liên kết góc thép các bon thấp – Vị trí hàn (3F) (20 giờ): Kỹ thuật hàn liên kết chữ T không vát mép ở vị trí đứng (hàn leo từ dưới lên, $\text{TA} = 5^\circ\text{--}10^\circ$), khống chế bể hàn chống chảy xệ, kiểm tra kích thước cạnh mối hàn và xử lý khuyết tật bề mặt.

Kiến thức nền tảng được xây dựng

  1. Nguyên lý luyện kim hàn điện nóng chảy: Cơ chế bảo vệ vũng hàn kết hợp giữa khí phân ly/khí bảo vệ bên ngoài và lớp xỉ lỏng phủ bề mặt; các phản ứng khử oxy hóa ($2\text{CO}_2 \rightarrow 2\text{CO} + \text{O}_2$; $\text{FeO} + \text{CO} \rightarrow \text{Fe} + \text{CO}_2$), bổ sung nguyên tố hợp kim (Mn, Si) nhằm tăng giới hạn chảy và độ bền kéo.
  2. Nguyên lý điện – hồ quang công nghệ FCAW: Cơ chế tự điều chỉnh chiều dài hồ quang của nguồn hàn đặc tính CV kết hợp bộ cấp dây tốc độ không đổi; tương quan giữa tốc độ cấp dây, cường độ dòng điện hàn ($I_h$), điện áp hồ quang ($U_h$), vận tốc hàn ($V_h$) và chiều dài phần nhô điện cực đến độ ngấu và độ rộng mối hàn.
  3. Cơ sở phân tích khuyết tật liên kết hàn: Phân loại nứt nóng ($>1000^\circ\text{C}$) do kết tinh và nứt nguội ($<1000^\circ\text{C}$) do ứng suất dư/hydro; nguyên nhân sinh rỗ khí, kẹt xỉ, không ngấu và nguyên tắc kiểm soát nhiệt luyện, chuẩn bị rãnh hàn theo tiêu chuẩn kỹ thuật ASME Section IX và AWS D1.1.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác đấu nối nguồn điện 380V; lắp đặt bình khí CO2, bộ sấy khí và van lưu kế phao; lắp cuộn dây và căn chỉnh lực ép bánh xe cấp dây rãnh khía ngang; hiệu chỉnh các thông số dòng điện, điện áp, lưu lượng khí ($8\text{--}12\text{ l/phút}$) và chế độ 2T/4T.
  • Kỹ năng phân tích (Analytical skills): Phân tích hình thái vũng hàn; nhận diện khuyết tật nứt, rỗ khí, lẫn xỉ thông qua phương pháp quan sát ngoại dạng (VT) và các phương pháp kiểm tra không phá hủy (NDT: MT, PT, RT, UT); đo kiểm kích thước hình học mối hàn bằng dưỡng kiểm tra.
  • Năng lực thực hành tay nghề (Practical competencies): Khống chế góc nghiêng mỏ hàn ($\text{TA}$, $\text{WA}$) và phần nhô điện cực; duy trì ổn định hồ quang ngắn ($2\text{--}3\text{ mm}$); thực hiện thành thạo dao động mỏ hàn (răng cưa, bán nguyệt, đường thẳng) để hàn hoàn chỉnh mối hàn giáp mối 1G (3 lớp lót, đầy, phủ) và liên kết góc 2F, 3F đạt độ ngấu sâu, không cháy cạnh, chân đường hàn thẳng và vảy hàn mịn.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp dạy học tích cực trong đào tạo nghề kỹ thuật, kết hợp giữa thuyết trình ngắn, trực quan hóa và hướng dẫn thực hành trực tiếp tại xưởng:

  • Phương pháp giảng dạy của giáo viên: Giảng viên sử dụng phòng học chuyên môn hóa và xưởng hàn thực hành; kết hợp trình chiếu bài giảng điện tử (projector), giải thích bản vẽ công nghệ, làm mẫu từng bước thao tác (gá đính phôi, mồi hồ quang, dao động mỏ hàn, nối mối hàn gốc bằng phương pháp mài vát). Trong quá trình thực hành, giáo viên hướng dẫn thường xuyên, quan sát trực tiếp, uốn nắn tư thế thao tác và phân tích sai hỏng cho từng học viên.
  • Tổ chức thực hành và bài tập: Thực hành theo nhóm nhỏ (định mức 2 học viên/1 máy hàn). Học viên luân phiên thực hiện các bài tập chuẩn bị phôi (cắt khí, mài phẳng, vát mép $30^\circ$), đính phôi tạo góc bù biến dạng $3^\circ$, cài đặt thông số máy và hàn hoàn thiện sản phẩm theo quy trình kỹ thuật từng bài (Bài 3, 4, 5).
  • Phương pháp và hình thức đánh giá: Áp dụng Quy chế đào tạo ban hành kèm theo Thông tư số 09/2017/TT-LĐTBXH của Bộ Lao động – Thương binh và Xã hội. Cấu trúc điểm gồm:
    • Điểm kiểm tra thường xuyên và định kỳ (Trọng số 40%): Đánh giá qua bài kiểm tra thực hành sau 35 giờ (đánh giá chuẩn A1, A2, A3, B1, B2, B3, C1, C2) và kiểm tra định kỳ sau 145 giờ của tiến trình đào tạo nghề (chuẩn A4, B1, C3).
    • Điểm thi kết thúc mô đun (Trọng số 60%): Thực hiện bài thi thực hành sản phẩm tập trung sau 75 giờ (đánh giá chuẩn A1, A2, A3, A4, B1, B2). Điểm chấm theo thang điểm 10 (làm tròn đến một chữ số thập phân) và quy đổi sang điểm chữ, thang điểm 4.
  • Quy định chuyên cần và tự học: Người học phải tham dự tối thiểu 70% thời lượng lý thuyết (vắng $>31%$ phải học lại) và $100%$ thời lượng thực hành (vắng $>1%$ phải học lại mô đun mới được dự thi); chủ động nghiên cứu trước nội dung bài học, phiếu học tập và quy trình an toàn trước khi vào xưởng.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Hàn FCAW cơ bản được hoàn thiện năm 2022 dựa trên Chương trình đào tạo nghề Hàn năm 2021 của Trường Cao đẳng Dầu khí, cập nhật các yêu cầu công nghệ gia công kim loại hiện đại:

Tiêu chí Công nghệ truyền thống (SMAW - Hàn que) Công nghệ cập nhật trong giáo trình (FCAW)
Năng suất đắp Thấp, gián đoạn do thay que, tổn thất đầu mẩu Cao, cấp dây liên tục, năng suất gấp 4–5 lần hàn tay
Khí bảo vệ Không dùng khí ngoài, xỉ que hàn bảo vệ Tùy chọn: Dùng khí ($\text{CO}_2$, $\text{Ar-CO}_2$) hoặc dây tự bảo vệ
Độ sâu ngấu Trung bình, góc vát mép lớn Sâu, cho phép giảm góc vát và lượng kim loại đắp đến 30%
Lĩnh vực ứng dụng Sửa chữa nhỏ, cơ khí dân dụng Kết cấu giàn khoan, bồn bể dầu khí, đóng tàu, dầm nhà cao tầng
  • Tích hợp hai nhánh công nghệ FCAW: Giáo trình cập nhật đầy đủ cả công nghệ hàn dây lõi thuốc dùng khí bảo vệ (FCAW-G, quy trình 136/137) cho các mối hàn yêu cầu cơ tính cao và công nghệ hàn dây tự bảo vệ (FCAW-S, quy trình 114) dùng ngoài hiện trường, thi công trên cao trong điều kiện có gió lùa mà không cần hệ thống bình khí phức tạp.
  • Cập nhật vật liệu và thiết bị hàn: Đưa vào tài liệu các loại dây hàn vỏ kín hoàn toàn (dạng ống kín Oerlikon) giúp triệt tiêu hiện tượng hút ẩm của thuốc hàn; giới thiệu dây lõi kim loại (Metal-cored wire) cho hệ số đắp cao, ít bắn tóe; cập nhật hệ thống cấp dây chống trượt dùng rãnh khía ngang, ống dẫn teflon và mạch điện tử kiểm soát dòng ngắn mạch trên nguồn hàn CV.
  • Gắn kết thực tiễn ngành Dầu khí và công nghiệp nặng: Các thông số công nghệ và quy trình thực hành được tham chiếu trực tiếp từ yêu cầu chế tạo kết cấu giàn khoan ngoài khơi, bồn bể chứa khí hóa lỏng, đường ống dẫn dầu, dầm chữ I nhà máy nhiệt điện và hàn đắp phục hồi thiết bị công nghiệp (má nghiền, con lăn, chuông nạp liệu lò cao).
  • Chuẩn hóa theo tiêu chuẩn quốc tế: Nội dung kiểm soát thông số và đánh giá khuyết tật được đối chiếu theo các bộ quy chuẩn kỹ thuật quốc tế: AWS D1.1 (Structural Welding Code – Steel), ASME Section IX (Welding and Brazing Qualifications) và tài liệu kiểm định của The Welding Institute (TWI).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất công nghiệp:

                                  ĐỐI TƯỢNG SỬ DỤNG
  [NGƯỜI HỌC]                      [GIẢNG VIÊN]                   [KỸ THUẬT VIÊN]
- Học sinh, sinh viên Trung cấp   - Xây dựng giáo án & bài giảng  - Thợ hàn kết cấu & bồn bể
  và Cao đẳng nghề Hàn            - Thiết lập tiêu chí kiểm tra   - Kỹ thuật viên kiểm tra NDT
- Hoàn thành MECW52162-52166      - Tổ chức hướng dẫn xưởng       - Ôn luyện chứng chỉ AWS/ASME
  • Học sinh, sinh viên: Người học trình độ Trung cấp và Cao đẳng chuyên ngành Hàn tại Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp đào tạo khối ngành Cơ khí – Chế tạo.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở bao gồm: Điện kỹ thuật cơ bản (ELEI53055), Hóa đại cương (PETR52001), Vật liệu cơ khí (MECM53002), Vẽ kỹ thuật (MECM52003), An toàn vệ sinh lao động (SAEN52001); đồng thời phải tích lũy các mô đun chuyên môn tiền đề: Chế tạo phôi hàn (MECW52162), Gá lắp kết cấu hàn (MECW52163), Hàn hồ quang tay cơ bản (MECW56164), Hàn hồ quang tay nâng cao (MECW55165) và Hàn MIG/MAG cơ bản (MECW54166).
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm tài liệu giảng dạy chuẩn mực, làm cơ sở xây dựng đề cương chi tiết, giáo án tích hợp, phiếu hướng dẫn thực hành và thang bảng điểm đánh giá kỹ năng nghề.
  • Kỹ thuật viên và công nhân sản xuất: Tài liệu tham khảo hữu ích cho công nhân hàn, giám sát hàn, cán bộ kỹ thuật tại các doanh nghiệp chế tạo giàn khoan dầu khí, đóng tàu, lắp máy có nhu cầu tự học, cập nhật thông số công nghệ FCAW hoặc ôn luyện sát hạch cấp chứng chỉ nghề quốc tế.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ trực tiếp cho sinh viên hệ Trung cấp và Cao đẳng nghề Hàn, đồng thời là tài liệu tham khảo kỹ thuật cho công nhân, kỹ thuật viên tại các nhà máy chế tạo cơ khí, đóng tàu và công trình dầu khí.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành các môn học cơ sở về Vật liệu cơ khí, Vẽ kỹ thuật, Điện kỹ thuật và các mô đun thực hành tiền đề: Chế tạo phôi hàn, Gá lắp kết cấu hàn, Hàn hồ quang tay (SMAW cơ bản, nâng cao) và Hàn MIG/MAG cơ bản.

3. Điểm khác biệt với giáo trình khác?

Giáo trình tập trung chuyên sâu vào công nghệ hàn dây lõi thuốc (FCAW), tích hợp song song cả phương pháp hàn có khí bảo vệ ($\text{CO}_2$, $\text{Ar-CO}_2$) và dây tự bảo vệ (FCAW-S); nội dung gắn liền với tiêu chuẩn thi công kết cấu dầu khí và các quy chuẩn quốc tế (AWS, ASME Section IX).

4. Làm sao để tự học hiệu quả?

Học viên cần nghiên cứu lý thuyết trong tài liệu trước khi lên lớp, ghi nhớ bảng tra thông số chế độ hàn (dòng điện, điện áp, góc nghiêng $\text{TA}/\text{WA}$, tầm với điện cực), tuân thủ nghiêm ngặt quy định an toàn và tận dụng tối đa thời lượng thực hành theo nhóm 2 người/máy tại xưởng.

5. Có tài liệu bổ trợ nào kèm theo?

Tài liệu được xây dựng cùng hệ thống danh mục tham khảo chuẩn hóa, gồm: Giáo trình công nghệ hàn (Nguyễn Thúc Hà, Bùi Văn Hạnh), Công nghệ hàn điện nóng chảy (Ngô Lê Thông), ASME Section IX, AWS D1.1, The Procedure Handbook of Arc Welding (The Lincoln Electric Company) và tài liệu đào tạo của TWI, Trung tâm Việt – Đức.

Kết luận (150 từ)

Giáo trình Hàn FCAW cơ bản (mã số MECW53167) cung cấp hệ thống hóa các kiến thức chuyên môn và kỹ năng thực hành chuẩn xác về công nghệ hàn hồ quang dây lõi thuốc. Thông qua 5 bài học tích hợp từ nguyên lý thiết bị, an toàn lao động đến quy trình gia công liên kết 1G, 2F và 3F, giáo trình trang bị cho người học năng lực kiểm soát chế độ hàn và phòng ngừa khuyết tật theo tiêu chuẩn công nghiệp.

Hoàn thành mô đun này, người học đạt điều kiện tiếp tục lộ trình đào tạo chuyên sâu trong chương trình khung, bao gồm các mô đun: Hàn TIG cơ bản (MECW53168), Hàn tự động dưới lớp thuốc (MECW52169), Hàn điện trở (MECW52170) và Thực tập sản xuất tại doanh nghiệp (MECM54210). Để nâng cao trình độ, người học có thể tham khảo bổ sung các tiêu chuẩn ASME Section IX, AWS D1.1 và các tài liệu chuyên ngành của Lincoln Electric, TWI.
