BÀI MÔ TẢ THƯ MỤC VÀ TỔNG QUAN HỌC THUẬT GIÁO TRÌNH: GIA CÔNG TRÊN MÁY TIỆN 1

Tổng quan về giáo trình (250-300 từ)

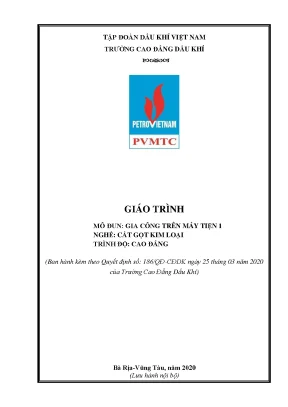

Giáo trình Gia công trên máy tiện 1 (Mã mô đun: CG19MĐ02) là tài liệu giảng dạy và học tập chuyên môn nghề chính thức thuộc chương trình đào tạo ngành Cắt gọt kim loại trình độ Cao đẳng, ban hành kèm theo Quyết định số 186/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Bà Rịa – Vũng Tàu). Giáo trình do ThS. Trần Kim Khánh làm chủ biên cùng tác giả Lê Anh Dũng biên soạn để lưu hành nội bộ trong hệ thống đào tạo nghề kỹ thuật.

Trong chương trình đào tạo chuyên ngành Cắt gọt kim loại với tổng quy mô 108 tín chỉ (2565 giờ), mô đun Gia công trên máy tiện 1 có khối lượng 5 tín chỉ, định vị là mô đun thực hành kỹ năng nghề cốt lõi thuộc nhóm môn học chuyên môn bắt buộc (nhóm II.2). Mục tiêu học tập của giáo trình được cấu trúc rõ ràng theo 3 nhóm chuẩn đầu ra:

  • Chuẩn kiến thức (A1–A10): Trình bày cấu tạo, nguyên lý vận hành máy tiện vạn năng, hệ thống đồ gá, thông số hình học dao tiện ở trạng thái tĩnh và động, cùng quy trình công nghệ gia công các bề mặt cơ bản (mặt đầu, lỗ tâm, trụ ngoài, trụ trong, mặt côn, ren tam giác ngoài và ren tam giác trong).
  • Chuẩn kỹ năng (B1–B6): Thao tác gá đặt phôi, mài sửa dao tiện và gia công hoàn chỉnh các bề mặt chi tiết đạt yêu cầu kỹ thuật và an toàn lao động.
  • Chuẩn năng lực tự chủ và trách nhiệm (C1–C3): Rèn luyện tính kỷ luật xưởng, tổ chức làm việc độc lập và năng lực làm việc nhóm.

Cấu trúc thời lượng của mô đun gồm 150 giờ, trong đó lý thuyết chiếm 6 giờ, thực hành và rèn luyện kỹ năng xưởng chiếm 139 giờ, kiểm tra đánh giá chiếm 5 giờ. Điểm đặc sắc của giáo trình là thiết kế hướng theo mô hình đào tạo kỹ năng thực hành chuyên sâu (thời lượng thực hành chiếm tới 92,6%), bám sát các bước vận hành máy cắt gọt kim loại và quy chuẩn thao tác công nghiệp.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được triển khai tuần tự qua 9 bài học chuyên đề có tính liên kết chặt chẽ:

  1. Bài 1: An toàn lao động – Vận hành và bảo dưỡng máy tiện vạn năng (8 giờ): Cung cấp 6 điều nội quy an toàn lao động, 4 điều nội quy vận hành máy móc; cấu trúc các phân nhóm máy tiện (máy tiện ren vít vạn năng, máy tiện cụt, máy tiện đứng, máy tiện chép hình); cấu tạo hộp trục chính, thân máy, hộp xe dao, cơ cấu đai ốc hai nửa, hộp bước tiến dao (cơ cấu HacNe); quy trình vận hành ở trạng thái tĩnh/động và chế độ bảo dưỡng máy định kỳ (hằng ngày, hằng tuần, hằng tháng).
  2. Bài 2: Sử dụng các loại đồ gá thông dụng trên máy tiện vạn năng (4 giờ): Cấu tạo và nguyên lý gá đặt bằng mâm cặp 3 chấu tự định tâm, mâm cặp 4 chấu độc lập; mũi tâm cố định, mũi tâm quay, mũi tâm ngược (chuôi côn Morse từ số 2 đến số 6 với góc nghiêng $1^\circ26'$); luynet tĩnh, luynet động; ống kẹp rút đàn hồi, mâm đẩy tốc và tốc kẹp (đuôi thẳng, đuôi cong).
  3. Bài 3: Dao tiện – Mài dao tiện (4 giờ): Yêu cầu đối với vật liệu làm phần cắt (thép carbon dụng cụ, thép gió HSS, hợp kim cứng HkC, gốm sứ, kim cương, Nitrit bo lập phương); 10 thông số hình học của dao ở trạng thái tĩnh và động ($\gamma, \alpha, \beta, \delta, \gamma_1, \alpha_1, \varphi, \varphi_1, \epsilon, \lambda$); quy trình 5 bước mài dao và quy tắc vệ sinh xưởng.
  4. Bài 4: Tiện mặt đầu và khoan lỗ tâm (12 giờ): Yếu tố chế độ cắt khi tiện; lập bảng tra tần số quay $n$ theo vận tốc cắt $v$ và đường kính phôi $D$; kỹ thuật dùng mũi khoan tâm, đầu kẹp mang ranh chuôi côn; nhận diện các dạng sai lệch tâm.
  5. Bài 5: Tiện trụ ngoài (20 giờ): Yêu cầu kỹ thuật gia công mặt trụ trơn, phương pháp gá phôi một đầu mâm cặp một đầu chống tâm hoặc dùng tốc kẹp; nguyên nhân và biện pháp khắc phục các dạng sai hỏng hình học (chi tiết bị côn, hình tang trống, hình yên ngựa, chi tiết bị cong).
  6. Bài 6: Tiện trụ trong (24 giờ): Cấu tạo và thông số hình học của dao tiện lỗ; phương pháp gia công lỗ thông suốt, lỗ bậc và kỹ thuật đo kiểm đường kính lỗ.
  7. Bài 7: Tiện côn ngoài (30 giờ): Thông số cơ bản của mặt côn; phương pháp tiện mặt côn ngắn bằng cách xoay xiên bàn trượt dọc phụ một góc $\alpha$.
  8. Bài 8 & 9: Tiện ren tam giác ngoài và Tiện ren tam giác trong (mỗi bài 24 giờ): Cấu tạo dao tiện ren góc đỉnh $60^\circ$; 3 phương pháp tiến dao cắt ren (tiến dao ngang, tiến dao ngang kết hợp dọc, tiến dao nghiêng $30^\circ$); phương pháp dẫn dao lặp lại theo đường ren cũ; kỹ thuật đo kiểm ren bằng thước cặp, dưỡng kiểm ren và panme đo gián tiếp qua đường kính trung bình.

Progression logic của giáo trình phát triển từ thiết lập an toàn – phân tích thiết bị, tiếp cận công cụ cắt và đồ gá, tiến tới thực hành gia công từ bề mặt cơ bản (mặt phẳng, trụ ngoài, lỗ) đến các bề mặt phức tạp (mặt côn, profin ren).

Kiến thức nền tảng được xây dựng

  • Fundamental theories: Lý thuyết cắt gọt kim loại cơ bản; tương quan hình học giữa dao và phôi trong hệ tọa độ tĩnh: $$\alpha + \beta + \gamma = 90^\circ, \quad \varphi + \epsilon + \varphi_1 = 180^\circ$$ Hiện tượng biến đổi góc trước thực tế $\gamma_c$ và góc sau thực tế $\alpha_c$ dưới tác động của lượng chạy dao dọc $s_d$ hoặc chạy dao ngang $s_n$ theo góc nâng tiếp tuyến: $$\mu = \arctan\left(\frac{s_d}{\pi D}\right)$$
  • Core principles: Nguyên lý cân bằng lực cắt và đảm bảo độ cứng vững của hệ thống công nghệ (Máy – Dao – Đồ gá – Chi tiết); nguyên tắc ăn khớp bánh răng thay thế và cơ cấu trục vít me – đai ốc hai nửa khi tiện ren.
  • Essential frameworks: Khung tra cứu chế độ cắt thực nghiệm ($v, s, t$) theo nhóm vật liệu gia công (Thép C45, Gang đúc, Đồng thau, Nhôm, Gang dẻo) và nhóm vật liệu làm dao (HSS, HkC).

Kỹ năng phát triển

  • Technical skills: Thiết lập thông số vòng quay trục chính $n = \frac{1000 \cdot v}{\pi \cdot D}$, thao tác tay quay bàn trượt dọc, bàn trượt ngang, xoay ổ dao bàn trượt dọc phụ, cài đặt cơ cấu bước tiến tự động và ly hợp đóng mở đai ốc hai nửa.
  • Analytical skills: Phân tích nguyên nhân hư hỏng bề mặt và sai lệch hình học (chi tiết côn do lệch tâm ụ động, tang trống do biến dạng uốn thân trục, ren bị méo profin do mài dao sai góc).
  • Practical competencies: Mài đúng góc độ dao tiện thép gió và hợp kim hàn; thao tác định vị – kẹp chặt phôi trên mâm cặp 3 chấu, 4 chấu, chống tâm; thực hiện gia công đạt cấp chính xác dung sai và độ nhám bề mặt theo bản vẽ.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình được thiết kế tương thích với phương pháp giảng dạy tích hợp trong đào tạo nghề, kết hợp chặt chẽ giữa hướng dẫn lý thuyết ngắn trên lớp và rèn luyện kỹ năng trực tiếp tại xưởng cơ khí:

  • Pedagogical approach: Người dạy áp dụng các phương pháp giảng dạy tích cực như nêu vấn đề, hướng dẫn trực quan bằng sơ đồ cắt, mô hình cắt bổ và thị phạm trực tiếp trên máy tiện vạn năng. Người học đóng vai trò chủ động, tiếp cận nhiệm vụ thông qua việc đọc trước bản vẽ kỹ thuật, chuẩn bị phiếu quy trình công nghệ trước khi vận hành máy.
  • Bài tập và case studies: Giáo trình lồng ghép hệ thống bài tập tình huống nhận diện nguyên nhân hư hỏng và đưa ra biện pháp xử lý trực tiếp. Ví dụ: xử lý trường hợp chi tiết trụ dài gia công bị yên ngựa (do biến dạng uốn ở đoạn giữa) hoặc chi tiết bị côn (do tâm ụ động không trùng với đường tâm trục chính); bài tập thực hành mài dao thép gió có làm mát bằng dung dịch trơn nguội để chống cháy lưỡi cắt.
  • Practical exercises: Tổ chức thực hành rèn luyện kỹ năng qua 9 bài cụ thể: từ vận hành chạy máy không tải, tháo lắp chấu kẹp mâm cặp, gá đặt phao tốc, tiện mặt đầu, khoan lỗ tâm, tiện khỏa mặt bậc, tiện côn xoay bàn trượt dọc phụ đến tiện cắt ren tam giác bước $P = 1.0 \div 2.0\text{ mm}$.
  • Assessment methods: Thực hiện theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội. Cơ cấu điểm đánh giá bao gồm:
    • Điểm kiểm tra thường xuyên (hệ số 1) và định kỳ (hệ số 2) chiếm trọng số 40% (hình thức: hỏi miệng, trắc nghiệm, thao tác gá đặt).
    • Điểm thi kết thúc môn học chiếm 60% (kết hợp bài thi lý thuyết trắc nghiệm/tự luận và sản phẩm gia công thực hành trên máy sau 150 giờ học).
  • Self-study guidelines: Sinh viên làm việc theo nhóm từ 4–6 người để chuẩn bị tài liệu, thảo luận quy trình gá đặt trước buổi thực hành; yêu cầu tham dự tối thiểu 70% số tiết học lý thuyết; sinh viên vắng quá 30% số tiết bắt buộc phải học lại mô đun.

Điểm nổi bật và cập nhật (250-300 từ)

  • Chuẩn hóa chương trình đào tạo theo mô đun: Giáo trình cập nhật cấu trúc mô đun nghề Cắt gọt kim loại theo khung chương trình cao đẳng mới, tích hợp chặt chẽ giữa lý thuyết kỹ thuật cắt gọt với tiêu chuẩn thao tác tại xưởng thực hành theo quy chế đào tạo tín chỉ (Thông tư 09/2017/TT-BLĐTBXH).
  • Quy trình an toàn và bảo dưỡng công nghiệp: Tích hợp quy chuẩn an toàn lao động 6 điều và 4 điều quy chuẩn vận hành máy móc ngay từ Bài 1; hệ thống hóa quy trình bảo dưỡng kỹ thuật theo 3 cấp độ thời gian (hằng ngày: làm sạch phoi, tra dầu; hằng tuần: vệ sinh lọc dầu làm nguội, nắp thùng dầu; hằng tháng: kiểm tra hộp số, rơ băng máy, thay dầu bôi trơn).
  • Hệ thống dữ liệu tra cứu chế độ cắt thực nghiệm: Cung cấp bảng dữ liệu tra cứu tần số quay trục chính $n$ tương ứng với từng dải đường kính phôi từ $\Phi 10\text{ mm}$ đến $\Phi 180\text{ mm}$ trên 5 nhóm vật liệu điển hình (Thép C45, Thép hợp kim độ bền cao $\sigma_b = 100\text{ kG/mm}^2$, Gang đúc, Đồng thau, Nhôm, Gang dẻo) với hai loại dụng cụ cắt HSS và hợp kim cứng (HkC).
  • Tính kết nối liên thông trong chuỗi chương trình: Nội dung mô đun Gia công trên máy tiện 1 (CG19MĐ02) là tiền đề kỹ thuật trực tiếp để sinh viên chuyển tiếp lên các học phần chuyên môn cao hơn trong chương trình đào tạo của trường: Gia công trên máy tiện CNC 1 (CG19MĐ03), Gia công trên máy phay 1 (CG19MĐ04), Gia công trên máy tiện 2 (CG19MĐ07) và giai đoạn Thực tập sản xuất (CG19MĐ11).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên: Giáo trình phục vụ trực tiếp cho sinh viên hệ Cao đẳng và Trung cấp nghề Cắt gọt kim loại tại Trường Cao đẳng Dầu khí cũng như các cơ sở đào tạo nghề kỹ thuật cơ khí.
  • Prerequisites (Môn học tiên quyết): Để tiếp thu hiệu quả giáo trình, sinh viên cần hoàn thành các môn học nền tảng cơ sở ngành bao gồm:
    • Vẽ kỹ thuật 1 & 2 (CK19MH01, CK19MH02).
    • Cơ kỹ thuật (CK19MH03).
    • Vật liệu cơ khí (CK19MH04).
    • Dung sai lắp ghép (CK19MH05).
    • An toàn – Vệ sinh lao động (ATMT19MH01).
    • Cơ sở công nghệ gia công kim loại (CG19MH03).
    • Gia công nguội cơ bản (CG19MĐ01).
  • Giảng viên: Sử dụng tài liệu làm khung giáo trình chuẩn để biên soạn đề cương chi tiết, giáo án bài giảng tích hợp, thiết kế các phiếu hướng dẫn luyện tập thực hành xưởng và xây dựng thang rubric chấm thi sản phẩm cắt gọt.
  • Kỹ thuật viên và người tự học: Tài liệu là nguồn tham khảo kỹ thuật cho công nhân kỹ thuật, thợ cơ khí và thợ bảo trì muốn hệ thống hóa quy trình vận hành máy tiện vạn năng và quy chuẩn mài sửa dụng cụ cắt.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn riêng cho sinh viên hệ Cao đẳng và Trung cấp nghề Cắt gọt kim loại, học viên nghề cơ khí chế tạo máy và kỹ thuật viên vận hành máy tiện vạn năng trong các xưởng sản xuất cơ khí.

2. Cần kiến thức nền nào trước khi học mô đun này?

Người học bắt buộc phải nắm vững kiến thức các môn học tiên quyết: Vẽ kỹ thuật cơ khí (đọc bản vẽ chi tiết), Dung sai lắp ghép (tra cấp chính xác, độ nhám bề mặt), Vật liệu cơ khí (nhận biết thép, gang, kim loại màu), Cơ kỹ thuật, An toàn lao động và kỹ năng gia công nguội cơ bản.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết cơ khí thông thường?

Giáo trình tập trung tối đa vào kỹ năng thao tác thực tế với tỷ lệ thực hành chiếm 139/150 giờ (92,6%), trình bày chi tiết từng bước mài dao, các bảng thông số vận tốc cắt cụ thể và chỉ dẫn phân tích – xử lý từng dạng sai hỏng thực tế khi gia công.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Người học cần nghiên cứu trước bản vẽ và thông số hình học dao tại nhà, lập nhóm thảo luận 4–6 người để phân chia nhiệm vụ quy trình công nghệ, chủ động tính toán chế độ cắt ($n, s, t$) và tuân thủ nghiêm ngặt quy định an toàn khi đứng máy.

5. Giáo trình có các tài liệu bổ trợ nào kèm theo?

Tài liệu tham chiếu đồng bộ với các đầu sách giáo khoa kinh điển: Cơ sở công nghệ chế tạo máy (Đặng Văn Nghìn, Lê Minh Ngọc), Công nghệ chế tạo máy (Nguyễn Ngọc Đào, Hồ Viết Bình), Máy cắt kim loại (GS. Nguyễn Ngọc Cẩn), Dung sai lắp ghép (Hoàng Xuân Nguyên), Kỹ thuật Tiện (Nguyễn Quang Châu dịch, Dương Văn Linh, Trần Thế San) và Vẽ kỹ thuật cơ khí (PGS. Trần Hữu Quế).

Kết luận (150 từ)

Giáo trình Gia công trên máy tiện 1 (CG19MĐ02) do Trường Cao đẳng Dầu khí biên soạn cung cấp hệ thống kiến thức và kỹ năng thực hành hoàn chỉnh về công nghệ gia công tiện kim loại. Giá trị cốt lõi của tài liệu nằm ở cấu trúc bài học tích hợp, chú trọng rèn luyện kỹ năng thực hành chuẩn xác trên máy tiện vạn năng, phân tích sâu nguyên nhân sai hỏng và hướng dẫn quy trình bảo dưỡng công nghiệp.

Lộ trình học tập đề xuất cho sinh viên là hoàn thành mô đun tiện cơ bản này trước khi chuyển tiếp sang gia công trên máy phay, tiện nâng cao và gia công điều khiển số CNC. Người học có thể mở rộng kiến thức chuyên sâu thông qua hệ thống tài liệu tham khảo của các tác giả Đặng Văn Nghìn, Nguyễn Ngọc Đào, Nguyễn Ngọc Cẩn và Trần Hữu Quế được trích dẫn trong chương trình đào tạo.
