TỔNG QUAN VỀ GIÁO TRÌNH MÔ ĐUN: GIA CÔNG NGUỘI CƠ BẢN (MECM53104)

Tổng quan về giáo trình (250-300 từ)

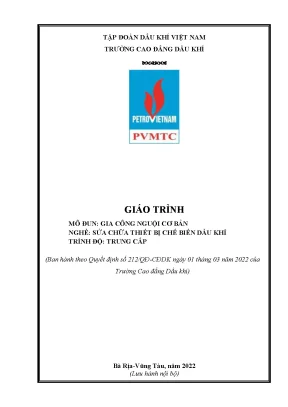

Giáo trình Mô đun: Gia công nguội cơ bản (Mã mô đun: MECM53104) do Tổ bộ môn Cơ khí – Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam) biên soạn, với sự tham gia của ThS. Trần Kim Khánh (Chủ biên) và ThS. Lê Anh Dũng. Tài liệu được ban hành chính thức theo Quyết định số 212/QĐ-CĐDK ngày 01 tháng 03 năm 2022 tại Bà Rịa – Vũng Tàu, phục vụ đào tạo hệ Trung cấp và Cao đẳng nghề.

Trong chương trình đào tạo nghề Sửa chữa thiết bị chế biến dầu khí, mô đun MECM53104 thuộc khối môn học, mô đun chuyên môn ngành, nghề (Nhóm II.2), có thời lượng 3 tín chỉ (tổng cộng 75 giờ). Mô đun được bố trí giảng dạy sau các môn học cơ sở gồm: Vẽ kỹ thuật 1 (MECM52003), Hình học họa hình (MECM55025), Dung sai (MECM53001), Vật liệu cơ khí (MECM53002) và An toàn vệ sinh lao động (SAEN52001); đồng thời là điều kiện tiên quyết trước khi học các mô đun chuyên sâu như: Gia công cắt gọt kim loại 1 (MECM54105), Sửa chữa – Bảo dưỡng van công nghiệp 1 (MECM55106), Sửa chữa – Bảo dưỡng bơm 1 (MECM53107), Sửa chữa – Bảo dưỡng máy nén khí (MECM53108) và Sửa chữa – Bảo dưỡng động cơ đốt trong (MECM54109).

Mục tiêu đào tạo của giáo trình hướng đến:

  • Kiến thức (A1): Trình bày phạm vi ứng dụng nghề nguội; nhận biết, phân loại và nêu nguyên lý làm việc của các trang thiết bị, dụng cụ đo kiểm, dụng cụ cắt và đồ gá.
  • Kỹ năng (B1): Thực hiện đúng kỹ thuật các thao tác đo lường, vạch dấu, cưa đường thẳng, dũa mặt phẳng, khoan lỗ và gia công ren bằng ta-rô, bàn ren.
  • Năng lực tự chủ và trách nhiệm (C1): Hình thành tác phong công nghiệp, tính cẩn thận, ý thức tuân thủ nội quy an toàn lao động và bảo quản thiết bị xưởng.

Cấu trúc giáo trình gồm Bài mở đầu và 6 bài chuyên đề kỹ thuật, phân bổ 14 giờ lý thuyết, 58 giờ thực hành/thảo luận và 3 giờ kiểm tra. Đặc điểm tiếp cận của tài liệu là lấy kỹ năng thực hành thao tác tay nghề làm trọng tâm (chiếm 77,3% tổng thời lượng đào tạo).

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được triển khai theo tiến trình logic từ trang bị lý thuyết dụng cụ, kỹ thuật lấy chuẩn đến các nguyên công gia công cắt gọt kim loại:

  • Bài mở đầu & Bài 1: Khái quát và phạm vi ứng dụng của nghề nguội (4 giờ): Giới thiệu lịch sử phát triển; phân loại 4 nhóm nghề nguội (nguội gia công, nguội sửa chữa, nguội lắp ráp, nguội dụng cụ); phân nhóm 3 công đoạn chính (chuẩn bị, gia công, lắp ráp); khảo sát hệ thống thiết bị gá kẹp (bàn nguội đơn/kép, êtô song hành, êtô chân, êtô tay), dụng cụ định vị (khối V, khối D, bàn máp phẳng), dụng cụ cắt gọt (dũa, cưa, đục, mũi khoan, ta-rô, bàn ren) và dụng cụ tháo lắp (kìm, kéo, clê, mỏ lết, cảo, búa).
  • Bài 2: Đo chi tiết (8 giờ): Cấu tạo, phương pháp đo và đọc chỉ số trên thước cặp theo nguyên tắc $L = A + B$, panme (thang chia 0,5 mm trên thân, 0,01 mm trên ống bao, quy trình kiểm tra điểm 0), thước lá thép tiêu chuẩn (150–2000 mm), thước sin ($H = 100 \times \sin \alpha$), căn mẫu (1–500 mm, độ chính xác đến 0,001 mm), thước kiểm độ thẳng (góc vát 30–60°), êke vuông kiểm tra góc 90° và độ phẳng qua khe sáng, thước góc, thước đo sâu (cấp chính xác 0,1; 0,02; 0,05 mm).
  • Bài 3: Vạch dấu phôi kim loại (8 giờ): Cấu tạo bàn máp gang đúc có gân tăng cứng, khối D; 3 công thức dung dịch bôi quét (nước vôi nấu keo da lợn/nhựa đào, sơn màu sẫm 3–5% hòa cồn 93%, đồng sunfat $CuSO_4$ hòa axit sunfuric loãng); 7 bước chuẩn bị phôi và 6 nguyên tắc chọn chuẩn vạch dấu; kỹ thuật kẻ đường song song (dùng đĩa vạch dấu, compa, thước vuông, thước cặp), kẻ đường vuông góc và phương pháp chấm dấu tâm.
  • Bài 4: Dũa kim loại (35 giờ): Cấu tạo, biên dạng răng dũa, hình dáng tiết diện dũa; kỹ thuật gá kẹp phôi lên êtô; phương pháp dũa mặt phẳng và kỹ thuật dũa tinh lần cuối.
  • Bài 5: Cưa kim loại (12 giờ): Cấu tạo khung cưa, lưỡi cưa; kỹ thuật kẹp phôi, tạo điểm cắt khởi đầu; thao tác cưa ống mỏng; các dạng sai hỏng, biện pháp khắc phục và an toàn khi cưa.
  • Bài 6: Khoan kim loại (8 giờ): Phân loại máy khoan bàn, khoan cầm tay; cấu tạo mũi khoan ruột gà, các loại bầu cặp mũi khoan; quy trình chấm dấu tâm, gá chi tiết lên êtô/khối V; điều chỉnh tốc độ trục chính, kỹ thuật mài sắc mũi khoan và xử lý lỗ khoan hỏng.

Kiến thức nền tảng được xây dựng

  • Nguyên lý đo lường cơ khí: Phương pháp tính toán sai số, cách đọc vạch chia trên du xích và ren vít vi sai của các thiết bị đo chính xác.
  • Nguyên lý chọn chuẩn công nghệ: Căn cứ xác định chuẩn lấy dấu (chuẩn thiết kế, mặt gia công tinh, đường tâm đối xứng) để phân chia lượng dư gia công trên phôi đúc và rèn.
  • Nguyên lý cắt gọt kim loại nguội: Cơ chế cắt gọt vật liệu kim loại thông qua các góc cắt của răng dũa, lưỡi cưa và mũi khoan.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đo kiểm chính xác kích thước đến 0,01 mm và 0,001 mm; vận hành an toàn máy khoan bàn, khoan điện cầm tay và các thiết bị đồ gá êtô.
  • Kỹ năng phân tích (Analytical skills): Phân tích bản vẽ kỹ thuật, xác định lượng dư gia công, chọn dung dịch bôi quét và thiết lập chuẩn vạch dấu cho từng loại phôi.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Thực hiện chính xác các nguyên công lấy dấu, cưa đường thẳng theo vạch, dũa mặt phẳng đạt độ chính xác, khoan lỗ đúng tọa độ tâm và gia công ren bằng ta-rô, bàn ren.

Phương pháp giảng dạy và học tập (300-350 từ)

  • Phương pháp sư phạm (Pedagogical approach): Giáo trình áp dụng phương pháp dạy học tích cực, bao gồm: thuyết trình ngắn, giảng dạy nêu vấn đề, hướng dẫn đọc tài liệu kỹ thuật, xử lý bài tập tình huống và thảo luận nhóm nhỏ (4–6 học viên). Giảng viên giữ vai trò hướng dẫn kỹ thuật thao tác mẫu và tổ chức đánh giá.
  • Thực hành xưởng và bài tập tình huống: 58 giờ thực hành được tổ chức trực tiếp tại xưởng cơ khí chuyên môn hóa. Cơ sở vật chất đáp ứng tiêu chuẩn gồm: máy chiếu, máy phay, máy khoan, bàn nguội và bộ dụng cụ nghề nguội chuyên dụng. Học viên thực hiện các bài tập đơn lẻ và liên hoàn theo quy trình: đọc bản vẽ $\rightarrow$ chuẩn bị phôi $\rightarrow$ vạch dấu $\rightarrow$ gia công cắt gọt $\rightarrow$ kiểm tra kích thước bằng thước cặp, panme, êke.
  • Phương pháp và hình thức đánh giá: Áp dụng Quy chế đào tạo ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội. Quy chuẩn đánh giá gồm:
    • Điểm kiểm tra thường xuyên (Hệ số 1, sau 15 giờ học): Đánh giá chuẩn đầu ra A1, B1, C1 thông qua hỏi miệng, viết, vấn đáp hoặc báo cáo nhóm.
    • Điểm kiểm tra định kỳ (Hệ số 2, sau 45 giờ học): Đánh giá chuẩn đầu ra A4, B4, C2 thông qua bài thi tự luận, trắc nghiệm hoặc bài tập thực hành.
    • Điểm quá trình (chiếm 40% trọng số): Tổng hợp từ điểm thường xuyên và định kỳ.
    • Điểm thi kết thúc mô đun (chiếm 60% trọng số, sau 75 giờ học): Đánh giá toàn diện chuẩn đầu ra (A1–A5, B1–B5, C1–C2) bằng hình thức tự luận, trắc nghiệm và thực hành thao tác. Điểm chấm theo thang điểm 10 (làm tròn một chữ số thập phân) và quy đổi sang thang điểm 4 theo hệ thống tín chỉ.
  • Hướng dẫn tự học: Học viên phải nghiên cứu bài học và tài liệu tham khảo trước khi đến lớp; hoàn thành bài tập tình huống theo nhóm; chấp hành thời lượng chuyên cần (vắng quá 30% số tiết lý thuyết bắt buộc phải học lại mô đun).

Điểm nổi bật và cập nhật (250-300 từ)

  • Chuẩn hóa chương trình đào tạo theo Quyết định 212/QĐ-CĐDK năm 2022: Giáo trình được biên soạn mới theo quy chuẩn mô đun của Trường Cao đẳng Dầu khí, chuẩn hóa nội dung kỹ thuật cho nghề Sửa chữa thiết bị chế biến dầu khí trong bối cảnh công nghiệp hóa, hiện đại hóa.
  • Hệ thống hóa quy chuẩn an toàn xưởng thực tập: Tài liệu ban hành văn bản 9 điều Nội quy xưởng thực tập và hướng dẫn chi tiết an toàn lao động: quy định trang bị bảo hộ cá nhân, nguyên tắc bố trí mặt bằng thao tác ("vật cầm tay phải đặt bên phải, vật cầm tay trái đặt bên trái, vật thường dùng đặt gần, vật ít dùng đặt xa"), kỹ thuật kẹp chặt phôi trên êtô và quy tắc vệ sinh mạt sắt/phoi bằng bàn chải, không dùng tay trực tiếp.
  • Tích hợp ứng dụng thực tiễn trong ngành dầu khí: Các bài học gắn liền với yêu cầu sửa chữa, phục hồi chi tiết máy thực tế: xử lý phôi đúc, phôi rèn, tạo chuẩn công nghệ cho công tác bảo dưỡng, lắp ráp van công nghiệp, bơm cơ khí và máy nén khí.
  • Hệ sinh thái tài liệu tham khảo đồng bộ: Giáo trình đối chiếu và trích xuất dữ liệu từ các tài liệu cơ sở kỹ thuật gồm: Chế độ cắt khi gia công (ĐH Bách Khoa Hà Nội), Giáo trình Kim loại học và nhiệt luyện (Nghiêm Hùng, 1968), Dung sai và đo lường (ĐH Sư phạm Kỹ thuật TP.HCM), Giáo trình Vật liệu cơ khí và công nghệ cơ khí (NXB Giáo dục), Giáo trình Vẽ kỹ thuật (Trần Hữu Quế, NXB Giáo dục) và Giáo trình Nguội (ĐH Công nghiệp Hà Nội).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên và học viên đào tạo nghề: Học sinh, sinh viên hệ Trung cấp và Cao đẳng nghề chuyên ngành Sửa chữa thiết bị chế biến dầu khí, Gia công cắt gọt kim loại, Bảo dưỡng cơ khí công nghiệp và Vận hành nhà máy lọc hóa dầu.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học cơ sở trong khung đào tạo gồm: Vẽ kỹ thuật 1 (MECM52003), Hình học họa hình (MECM55025), Dung sai (MECM53001), Vật liệu cơ khí (MECM53002) và An toàn vệ sinh lao động (SAEN52001).
  • Giảng viên chuyên ngành: Cung cấp đề cương chi tiết 75 giờ (14 giờ lý thuyết, 58 giờ thực hành, 3 giờ kiểm tra), chuẩn đầu ra theo các nhóm tiêu chí A (kiến thức), B (kỹ năng), C (năng lực tự chủ), cùng biểu mẫu thang điểm đánh giá theo Thông tư 09/2017/TT-BLĐTBXH phục vụ công tác soạn giáo án và tổ chức giảng dạy.
  • Kỹ thuật viên tại các cơ sở sản xuất: Dùng làm tài liệu tra cứu kỹ thuật về phương pháp đo kiểm sai số, công thức pha dung dịch lấy dấu, thao tác cưa, dũa, khoan và bảo trì thiết bị gá kẹp tại các phân xưởng cơ khí, nhà máy chế biến.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?
Giáo trình được biên soạn cho học sinh, sinh viên hệ Trung cấp và Cao đẳng nghề chuyên ngành Sửa chữa thiết bị chế biến dầu khí, đồng thời dùng làm tài liệu kỹ thuật cho thợ cơ khí và kỹ thuật viên bảo dưỡng tại các nhà máy công nghiệp.

2. Người học cần hoàn thành những kiến thức nền tảng nào trước khi học mô đun này?
Người học bắt buộc phải hoàn thành các môn học cơ sở: Vẽ kỹ thuật 1 (MECM52003), Hình học họa hình (MECM55025), Dung sai (MECM53001), Vật liệu cơ khí (MECM53002) và An toàn vệ sinh lao động (SAEN52001).

3. Tỷ lệ phân bổ thời lượng giữa lý thuyết và thực hành của mô đun là bao nhiêu?
Mô đun có tổng thời lượng 75 giờ, trong đó lý thuyết chiếm 14 giờ (18,7%), thực hành/thảo luận chiếm 58 giờ (77,3%) và kiểm tra chiếm 3 giờ (4,0%). Bài 4 (Dũa kim loại) chiếm thời lượng thực hành lớn nhất với 31 giờ.

4. Quy định về chuyên cần và tự học đối với học viên như thế nào?
Học viên phải tham dự tối thiểu 70% số tiết lý thuyết (vắng quá 30% phải học lại mô đun), chuẩn bị bài trước khi đến lớp, thực hiện các bài tập thảo luận nhóm (4–6 người) và tuân thủ 9 điều nội quy xưởng thực tập.

5. Giáo trình sử dụng những tài liệu tham khảo chính nào?
Tài liệu trích dẫn nguồn từ các giáo trình chuyên ngành của Trường ĐH Bách Khoa Hà Nội, ĐH Sư phạm Kỹ thuật TP.HCM, ĐH Công nghiệp Hà Nội, NXB Giáo dục và công trình nghiên cứu của tác giả Nghiêm Hùng (1968), Trần Hữu Quế.

Kết luận (150 từ)

Giáo trình Mô đun: Gia công nguội cơ bản (MECM53104) cung cấp cấu trúc kiến thức và kỹ năng thao tác chuẩn xác về đo kiểm, vạch dấu, cưa, dũa, khoan và gia công ren kim loại. Nội dung giáo trình tuân thủ chương trình khung đào tạo nghề, bảo đảm tính logic sư phạm kỹ thuật và gắn kết giữa nguyên lý cơ bản với thực hành xưởng.

Mô đun đóng vai trò là nền tảng kỹ thuật bắt buộc để người học chuyển tiếp vào các mô đun chuyên môn tiếp theo: Gia công cắt gọt kim loại 1 (MECM54105), Sửa chữa – Bảo dưỡng van công nghiệp 1 (MECM55106), Sửa chữa – Bảo dưỡng bơm 1 (MECM53107), Sửa chữa – Bảo dưỡng máy nén khí (MECM53108), Sửa chữa – Bảo dưỡng động cơ đốt trong (MECM54109) và Thực tập sản xuất (MECM54210). Học viên kết hợp nghiên cứu hệ thống giáo trình lưu hành nội bộ cùng các tài liệu tham khảo chuyên ngành tại thư viện nhà trường để hoàn thiện chương trình học tập.
